Table of Contents

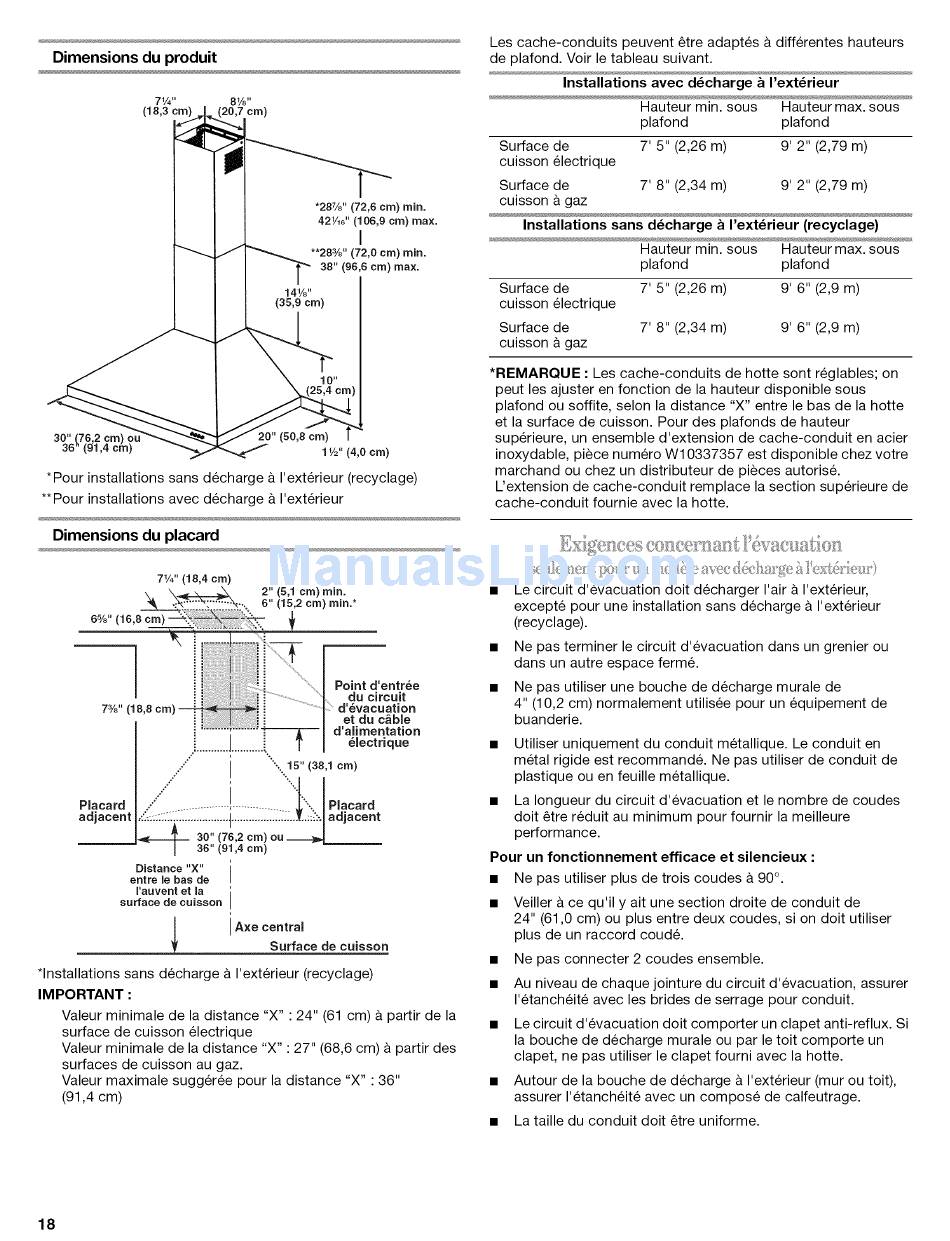

Dimensions du produit
71/4"
81/8"
(18,3 crn)
(20,7 crn)
*28%" (72,6 crn) rnin.
421/16" (106,9 crn) max.
I
*'283/8'' (72,0 cm) rnin.
38" (96,6 crn) max.
30"{.76,2 cm)et
crn)
36
(91,4 crn)
11/2" ( 4,0cm)
*Pour installations sans decharge fl I'exterieur (recyclage)
**Pour installations avec decharge fl I'exterieur
Dimensions
du placard
Placard
adjacent
Point d'entr_e
du circuit
73/8 ' ' (18,8cm)
d'_vacuation
et du c_ble
d'alimentation
!...................... [
_lectrique
..,""
%% 15" (38,1 crn)
Distance
"X"
entre le bas de
rauvent
et la
surface de cuisson
Axe central
Surface
de cuisson
*Installations sans decharge fl I'exterieur (recyclage)
IMPORTANT
Valeur minimale de la distance "X" : 24" (61 cm) fl partir de la
surface de cuisson electrique
Valeur minimale de la distance "X" : 27" (68,6 cm) fl partir des
surfaces de cuisson au gaz.
Valeur maximale suggeree pour la distance "X" : 36"
(91,4 cm)
Les cache-conduits
peuvent _tre adaptes fl differentes hauteurs
de plafond. Voir le tableau suivant.
Installations avec d_charge a I'ext_rieur
Hauteur min. sous
Hauteur max. sous
plafond
plafond
Surface de
7' 5" (2,26 m)
9' 2" (2,79 m)
cuisson electrique
Surface de
7' 8" (2,34 m)
9' 2" (2,79 m)
cuisson fl gaz
Installations sans d_charge a I'ext_rieur (recyclage)
Hauteur min. sous
Hauteur max. sous
plafond
plafond
Surface de
7' 5" (2,26 m)
9' 6" (2,9 m)
cuisson electrique
Surface de
7' 8" (2,34 m)
9' 6" (2,9 m)
cuisson & gaz
*REMARQUE
: Les cache-conduits
de hotte sont reglables; on
peut les ajuster en fonction de la hauteur disponible sous
plafond ou soffite, selon la distance "X" entre le bas de la hotte
et la surface de cuisson. Pour des plafonds de hauteur
superieure, un ensemble d'extension
de cache-conduit
en acier
inoxydable, piece numero W10337357 est disponible chez votre
marchand ou chez un distributeur
de pieces autoris&
L'extension de cache-conduit
remplace la section superieure de
cache-conduit
fournie avec la hotte.
Le circuit d'evacuation
doit decharger I'air & I'exterieur,
excepte pour une installation sans decharge fl I'exterieur
(recyclage).
Ne pas terminer le circuit d'evacuation
dans un grenier ou
dans un autre espace ferme.
Ne pas utiliser une bouche de decharge murale de
4" (10,2 cm) normalement utilisee pour un equipement
de
buanderie.
Utiliser uniquement du conduit metallique. Le conduit en
metal rigide est recommand&
Ne pas utiliser de conduit de
plastique ou en feuille metallique.
La Iongueur du circuit d'evacuation
et le nombre de coudes
doit _tre reduit au minimum pour fournir la meilleure
performance.
Pour un fonctionnement
efficace
et silencieux
:
Ne pas utiliser plus de trois coudes fl 90 °.
Veiller fl ce qu'il y ait une section droite de conduit de
24" (61,0 cm) ou plus entre deux coudes, si on doit utiliser
plus de un raccord coud&
Ne pas connecter 2 coudes ensemble.
Au niveau de chaque jointure du circuit d'evacuation,
assurer
I'etancheite avec les brides de serrage pour conduit.
Le circuit d'evacuation
doit comporter un clapet anti-reflux. Si
la bouche de decharge murale ou par le toit comporte un
clapet, ne pas utiliser le clapet fourni avec la hotte.
Autour de la bouche de decharge & I'exterieur (mur ou toit),
assurer I'etancheite avec un compose de calfeutrage.
La taille du conduit doit _tre uniforme.
18
