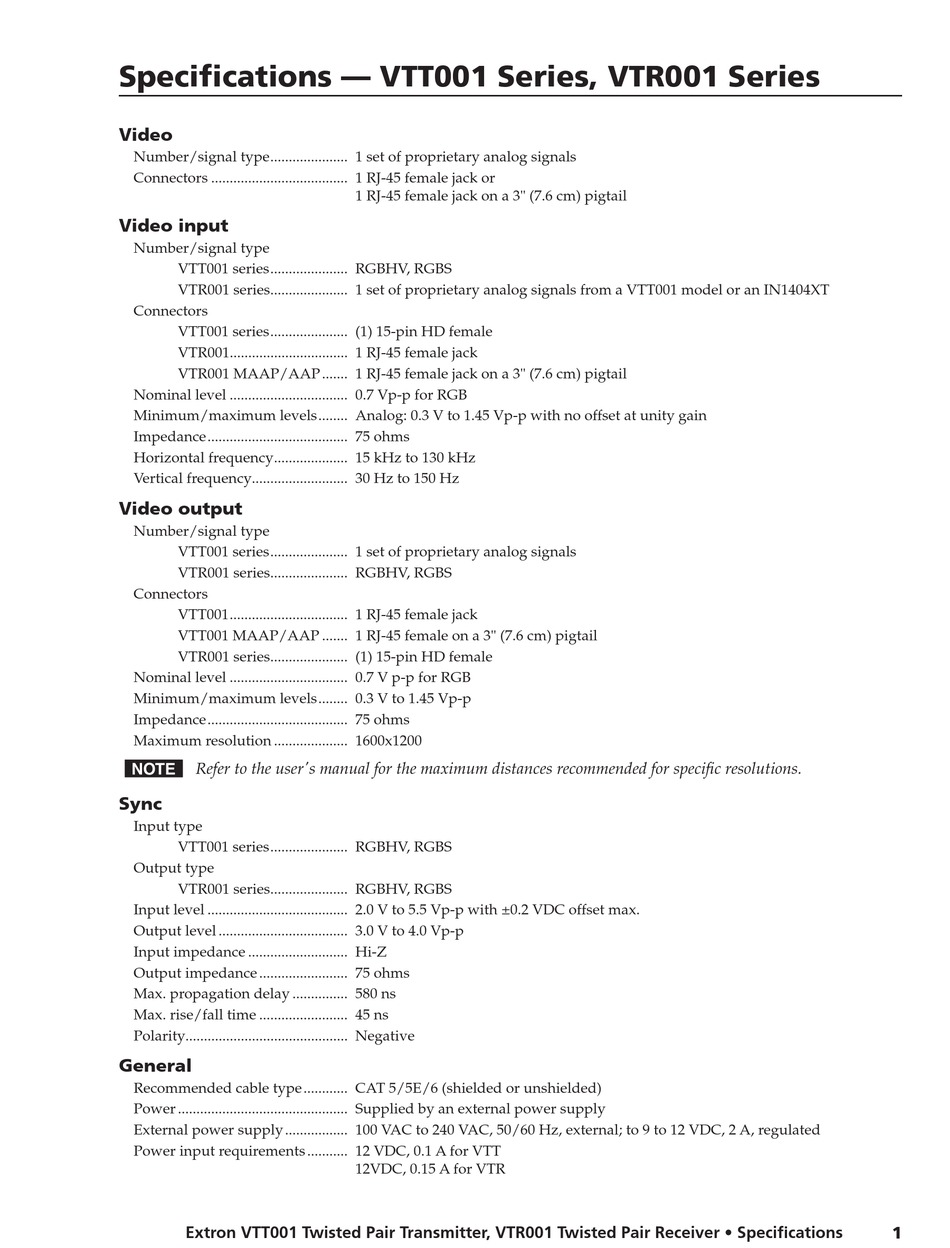

Specifications — VTT001 Series, VTR001 Series
Video
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 RJ-45 female jack or
Video input
Number/signal type
VTT001 series ��������������������� RGBHV, RGBS
VTR001 series ��������������������� 1 set of proprietary analog signals from a VTT001 model or an IN1404XT
Connectors
VTT001 series ��������������������� (1) 15-pin HD female
VTR001�������������������������������� 1 RJ-45 female jack
VTR001 MAAP/AAP ������� 1 RJ-45 female jack on a 3" (7�6 cm) pigtail
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� Analog: 0�3 V to 1�45 Vp-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 130 kHz
Vertical frequency �������������������������� 30 Hz to 150 Hz
Video output
Number/signal type
VTT001 series ��������������������� 1 set of proprietary analog signals
VTR001 series ��������������������� RGBHV, RGBS
Connectors
VTT001 �������������������������������� 1 RJ-45 female jack
VTT001 MAAP/AAP ������� 1 RJ-45 female on a 3" (7�6 cm) pigtail
VTR001 series ��������������������� (1) 15-pin HD female
Nominal level �������������������������������� 0�7 V p-p for RGB
Minimum/maximum levels �������� 0�3 V to 1�45 Vp-p
Impedance �������������������������������������� 75 ohms
Maximum resolution �������������������� 1600x1200
N Refer to the user's manual for the maximum distances recommended for specific resolutions.
Sync
Input type
VTT001 series ��������������������� RGBHV, RGBS
Output type
VTR001 series ��������������������� RGBHV, RGBS
Input level �������������������������������������� 2�0 V to 5�5 Vp-p with ±0�2 VDC offset max�
Output level ����������������������������������� 3�0 V to 4�0 Vp-p
Input impedance ��������������������������� Hi-Z
Output impedance ������������������������ 75 ohms
Max� propagation delay ��������������� 580 ns
Max� rise/fall time ������������������������ 45 ns
Polarity�������������������������������������������� Negative
General
Recommended cable type ������������ CAT 5/5E/6 (shielded or unshielded)
Power ���������������������������������������������� Supplied by an external power supply
External power supply ����������������� 100 VAC to 240 VAC, 50/60 Hz, external; to 9 to 12 VDC, 2 A, regulated
Power input requirements ����������� 12 VDC, 0�1 A for VTT
Extron VTT001 Twisted Pair Transmitter, VTR001 Twisted Pair Receiver • Specifications
1 RJ-45 female jack on a 3" (7�6 cm) pigtail
12VDC, 0�15 A for VTR
1
