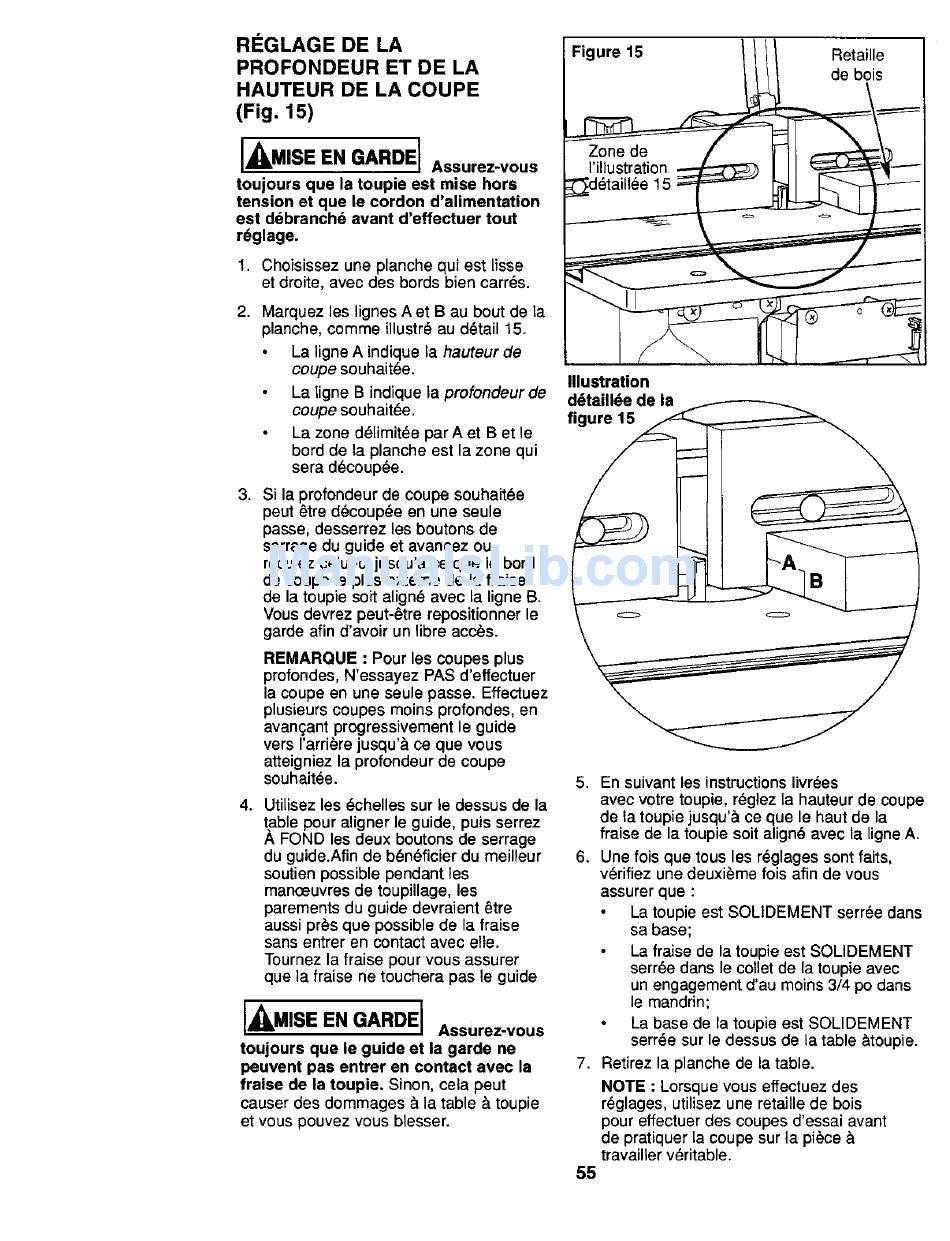

RI_GLAGE DE LA
PROFONDEUR
ET DE LA
HAUTEUR DE LA COUPE
(Fig. 15)
[_IMISE EN GARDE
Assurez-vous
toujours que la toupie est mise hors
tension et que le cordon d'alimentaUon
est debranchd avant d'effectuer tout
r_glage.
1. Choisissez une planche qui est Iisse
et droite, avec des bords bien carr_s.
2. Marquez les lignes Aet B au bout de la
planche, comme illustr_ au d_tail 15.
La ligne A indique la hauteur de
coupe souhait6e.
La ligne B indique la profondeur
de
coupe souhait_e.
La zone d_limit_e par Aet B et le
bord de la planche est la zone qui
sera d6coup_e.
3. Si la profondeur de coupe souhait_e
peut _tre d_coup_e en une seule
passe, desserrez les boutons de
serrage du guide et avancez ou
reculez celui-ci jusqu'& ce que le bord
de coupe te plus externe de la fraise
de la toupie soit aligne avec la ligne B.
Vous devrez peut-6tre repositionner
le
garde afin d'avoir un libre acc_s.
REMARQUE
: Pour les coupes plus
profondes, N'essayez PAS d'effectuer
la coupe en une seule passe. Effectuez
plusieurs coupes moins profondes, en
avan(_ant progressivement
le guide
vers I'arriere jusqu'& ce que vous
atteigniez la profondeur de coupe
souhait_e.
4. Utilisez les _chelles sur le dessus de la
table pour aligner le guide, puis serrez
A FOND les deux boutons de serrage
du guide.Afin de b_n_ficier du meilleur
soutien possible pendant les
manoeuvres de toupillage, les
parements du guide devraient _tre
aussi pros que possible de la fraise
sans entrer en contact avec elte.
Tournez la fraise pour vous assurer
que la fraise ne touchera pas le guide
I_IMISE EN GARDE I Assurez-vous
toujours que le guide et la garde ne
peuvent pas entrer en contact avec la
fraise de la toupie. Sinon, cela peut
causer des dommages _ la table & toupie
et vous pouvez vous blesser.
i ure,5
/!//
Retaille
I I I I
de bois
IllustraUon
5. En suivant les instructions livr_es
avec votre toupie, r6glez la hauteur de coupe
de la toupie jusqu'& ce que le haut de la
fraise de la toupie soit alignd avec la ligne A.
6. Une fois que tousles
r_glages sont fairs,
v6rifiez une deuxi_me fois afin de vous
assurer que :
La toupie est SOLIDEMENT
serr6e darts
sa base;
La fraise de la toupie est SOLIDEMENT
serr6e dans le collet de la toupie avec
un engagement d'au moins 3/4 po dans
le mandrin;
La base de la toupie est SOLIDEMENT
serr_e sur le dessus de la table &toupie.
7. Retirez la planche de la table.
NOTE : Lorsque vous effectuez des
r6glages, utilisez une retaille de bois
pour effectuer des coupes d'essai avant
de pratiquer la coupe sur la pi6ce &
travailler v_ritable.
55
