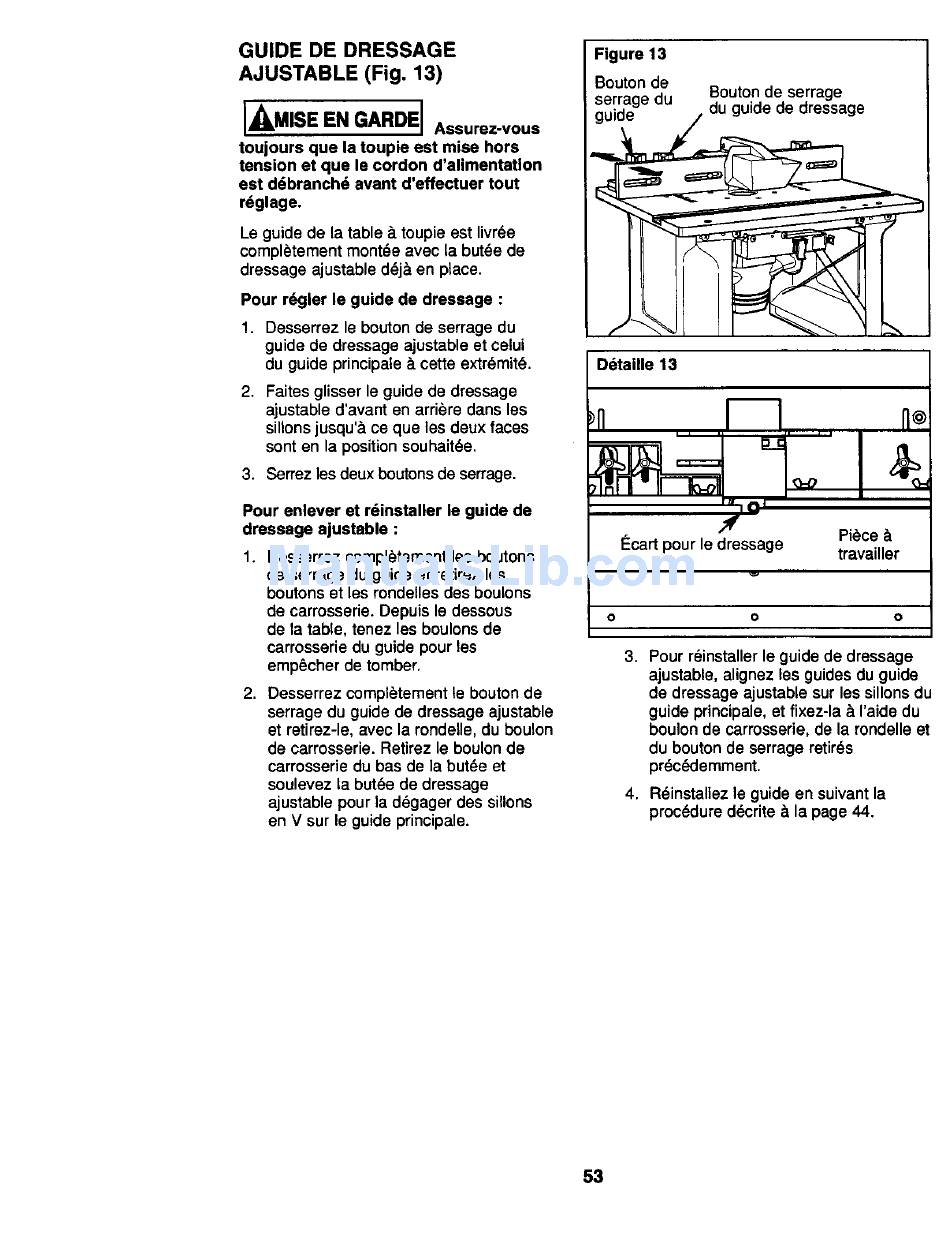

GUIDE DE DRESSAGE
AJUSTABLE (Fig. 13)
I_I, MISE EN GARDE I
Assurez-vous
toujours que la toupie est mise hors
tension et que le cordon d'alimentatlon
est d6branchd avant d'effectuer tout
rdglage.
Le guide de la table _. toupie est livr(_e
completement
mont_e avec la butde de
dressage ajustable d_j_ en place.
Pour r_=glerle guide de dressage :
1. Desserrez le bouton de serrage du
guide de dressage ajustable et celui
du guide principale & cette extremitY.
2. Faites glisser le guide de dressage
ajustable d'avant en arri_re dans les
sillons jusqu'& ce que les deux faces
sont en la position souhait_e.
3. Serrez les deux boutons de serrage.
Pour enlever et r6installer le guide de
dressage ajustable :
1. Desserrez completement
les boutons
de serrage du guide et retirez les
boutons et les rondelles des boulons
de carrosserie.
Depuis le dessous
de la table, tenez les boulons de
carrosserie du guide pour les
emp6cher de tomber,
2. Desserrez compl_tement
le bouton de
serrage du guide de dressage ajustable
et retirez-le, avec la rondeUe, du boulon
de carrosserie. Retirez le boulon de
carrosserie du bas de la butte et
soulevez la butte de dressage
ajustable pour la d6gager des sillons
en V sur le guide principale.
Figure 13
Bouton de
serrage du
guide
Bouton de serrage
du guide de dressage
Ddtaine 13
,
"_
Piece
_:cart pour le dressage
travailler
O
O
O
3. Pour r_installer le guide de dressage
ajustable, alignez les guides du guide
de dressage ajustable sur les sillons du
guide principale, et fixez-la & I'aide du
boulon de carrosserie, de la rondelle et
du bouton de serrage retires
pr_c_lemment.
4. R_instaliez le guide en suivant la
proc(}dure d_crite ._ la page 44.
53
