Ergotron LCD/Notebook Arm Assembling Instructions

Lx lcd/notebook arm
Hide thumbs

Advertisement

Quick Links

Download this manual
www.ergotron.com

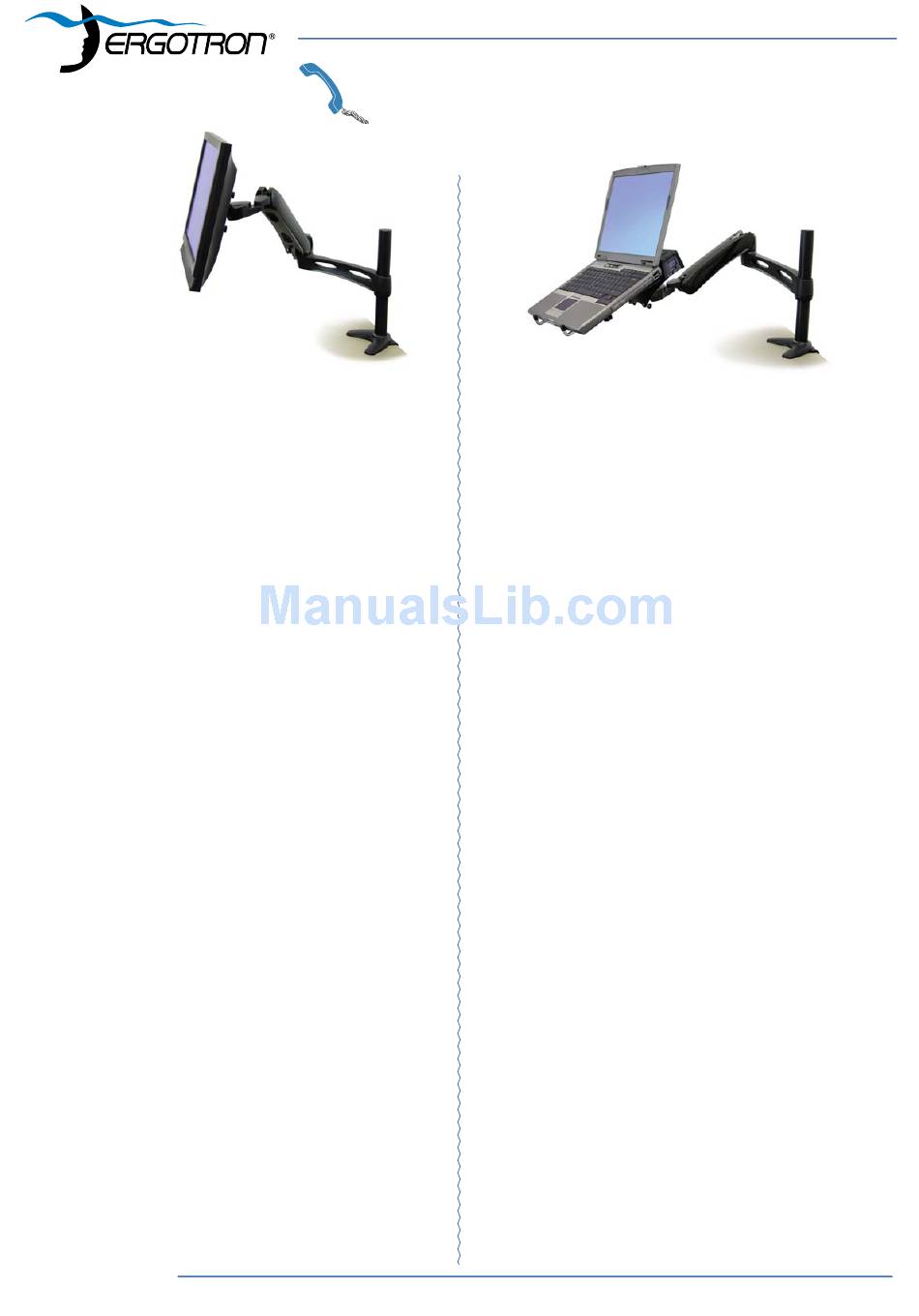

Ergotron LX
• 13" (330 mm) height range
• Display tilts +5/-75° forward/back
• Display pans 180° right/left
• Arm pivots 360°
• Arm extends/retracts display 24" (610 mm) with Extension
• Weight capacity adjusts to hold display between 7 - 20 lbs (3.2 - 9.1 kg)
• Attachment Options: Desk Mount (clamp and grommet bases included):
clamp to surfaces 1/2 - 1-7/8" (12.7 - 47.6 mm) thick or grommet mount
through holes 5/16 - 2" (7.9 - 51 mm) wide and up to 2-1/2" (63.5 mm) thick
• Internal cable management routes cables neatly under Arm
• 5 year warranty
Ergotron LX
• 高度范围为 13 英寸（330 毫米）
• 屏幕可作 +5/-75°前后倾斜度调节
• 屏幕可作 左右180°摆动
• 支臂可 旋转360°
• 支臂附加延伸臂可将显示器延伸/收回 24" (610毫米)
• 承重量可调节以支撑重量在7-20磅 (3.2-9.1千克)之间的笔记本电脑
• 附件选项：台式（包括台夹式和孔锚式基座）：可夹在厚度为
1/21-7/8 英寸（12.7–47.6 毫米）的表面，或通过直径为 5/16–2
英寸（7.9–51 毫米）、厚达 2-1/2 英寸（63.5 毫米）的孔进行孔
锚式安装。
• 由内设的理线装置将电沿沿支臂下面整齐布线
• 5年保修
Ergotron LX
• 13" (330 mm)의 수직 범위
• 디스플레이를 +5/-75° 앞/뒤로 기울일 수 있음
• 디스플레이를 180° 좌/우로 돌릴 수 있음
• 암은 360° 회전함
• 암은 확장이 있는 디스플레이를 앞/뒤로 610 mm (24") 이동할 수
있음
• 3.2 - 9.1 kg (7 - 20파운드) 사이의 디스플레이를 고정시킬 수
있도록 중량 조절이 가능
• 부속품 옵션: 데스크 설치대(죔쇠 및 고리 설치대 포함): 두께가
12.7 - 47.6 mm (1/2 - 1-7/8")인 표면에 죔쇠 사용 또는 폭이 7.9
- 51 mm (5/16 - 2") 이고 두께가 63.5 mm (2-1/2") 이하인 구멍을
통과하도록 고리 설치
• 케이블을 암 밑으로 배선하는 깔끔한 내부 케이블 관리
• 5년의 보증 기간
888-45-040P-01 rev.K • 7/09
Ergotron LX LCD/Notebook Arm
USA 1-800-888-8458
Europe +31 (0)33-45 45 600
Ergotron LX Notebook Arm
• 13" (330 mm) height range
• Display tilts +5/-75° forward/back
• Display pans 180° right/left
• Arm pivots 360°
• Arm extends/retracts display 24" (610 mm) with Extension
• Weight capacity adjusts to hold notebook computers between 2.5 - 12 lbs
(1.14 - 5.45 kg)
• Attachment Options: Desk Mount (clamp and grommet bases included):
clamp to surfaces 1/2 - 1-7/8" (12.7 - 47.6 mm) thick or grommet mount
through holes 5/16 - 2" (7.9 - 51 mm) wide and up to 2-1/2" (63.5 mm) thick
• Internal cable management routes cables neatly under Arm
• 5 year warranty
Ergotron LX 笔记本电脑支臂
• 高度范围为 13 英寸（330 毫米）
• 屏幕可作 +5/-75°前后倾斜度调节
• 屏幕可作 左右180°摆动
• 支臂可旋转360°
• 支臂附加延伸臂可将显示器延伸/收回 24"(610毫米)
• 承重量可调节以支撑重量在2.5 - 12磅 (1.14-5.45千克)之间的笔记本电脑
• 附件选项：台式（包括台夹式和孔锚式基座）：可夹在厚度为
1/21-7/8 英寸（12.7–47.6 毫米）的表面，或通过直径为 5/16–2
英寸（7.9–51 毫米）、厚达 2-1/2 英寸（63.5 毫米）的孔进行孔
锚式安装。
• 由内部电缆管理系统内设的理线装置将电 缆线在沿支臂下面整齐布线
• 5年保修
Ergotron LX
• 13" (330 mm)의 수직 범위
• 디스플레이를 +5/-75° 앞/뒤로 기울일 수 있음
• 디스플레이를 180° 좌/우로 돌릴 수 있음
• 암은 360° 회전함
• 암은 확장이 있는 디스플레이를 앞/뒤로 610 mm (24") 이동할 수
있음
• 1.14 - 5.45 kg (2.5 - 12파운드) 사이의 노트북 컴퓨터를 고정시킬
수 있도록 중량 조절이 가능
• 부속품 옵션: 데스크 설치대(죔쇠 및 고리 설치대 포함): 두께가
12.7 - 47.6 mm (1/2 - 1-7/8")인 표면에 죔쇠 사용 또는 폭이 7.9
- 51 mm (5/16 - 2") 이고 두께가 63.5 mm (2-1/2") 이하인 구멍을
통과하도록 고리 설치
• 케이블을 암 밑으로 배선하는 깔끔한 내부 케이블 관리
• 5년의 보증 기간
노트북 암
ASSEMBLY INSTRUCTIONS
安装说明
설치 안내
1 of 18

Advertisement

loading
Need help?

Need help?

Do you have a question about the LCD/Notebook Arm and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ergotron LCD/Notebook Arm

Summary of Contents for Ergotron LCD/Notebook Arm

  • Page 1 통과하도록 고리 설치 • 케이블을 암 밑으로 배선하는 깔끔한 내부 케이블 관리 • 5년의 보증 기간 888-45-040P-01 rev.K • 7/09 Ergotron LX LCD/Notebook Arm USA 1-800-888-8458 Europe +31 (0)33-45 45 600 Ergotron LX Notebook Arm • 13" (330 mm) height range •...
  • Page 2 DETERMINE PLACEMENT OF BASE ON WORK SURFACE. 确定底座在工作平面上的放置方式。 작업 표면에서 받침대 위치를 결정합니다. Straight Confi guration 直线配置 수직 구성 ATTACH BASE 安装 底座 받침대 부착 2 of 18 Corner Confi guration - position base minimum 19" (483mm) from either edge 角落配置...
  • Page 3 EDGE MOUNT (one piece) 边缘安装 （一块件式） 모서리 설치 (한 개) 888-45-040P-01 rev.K • 7/09 ATTACH BASE - Clamp 安装 底座 - 夹具 받침대 부착 - 죔쇠 TOP/BOTTOM MOUNT (two piece) 上部/下部安装（两块件式） 상단/하단 설치 (두 개) 7/16" 7/16" 3 of 18...
  • Page 4 ATTACH BASE - Grommet 安装 底座 - 받침대 부착 - 고리 7/16" 4 of 18 孔锚 7/16" 888-45-040P-01 rev.K • 7/09...
  • Page 5 Mount Extension/Arm Mount Extension/Arm 到第4步。 확장/암 설치 참고: 확장 없이 암을 폴에 직접 부착하는 경우 4단계로 건너뛰십시오. MOUNT ONE EXTENSION/ARM 装一个延 伸臂/支臂 한 개의 확장/암 설치 888-45-040P-01 rev.K • 7/09 NOTE: If attaching Arm directly to pole, without extension skip to Step 4. 注意：如果将支臂直接安装到柱子上，而不安装延伸臂，则跳...
  • Page 6 ATTACH DISPLAY 安装显示器 디스플레이 부착 For optimum ergonomic viewing, set top of monitor screen 1″ below eye height of operator. ATTACH LABEL 安装标签 레이블 부착 6 of 18 M4 x 10mm M4 x 10mm M3 x 6mm * Quantity per Arm * 每支臂数量...
  • Page 7 ATTACH DISPLAY 安装显示器 디스플레이 부착 PORTRAIT/LANDSCAPE 纵向/横向 가로/세로 360° ATTACH ARM TO EXTENSION 将支臂安装到延伸臂 암을 확장에 부착 888-45-040P-01 rev.K • 7/09 M4 x 10 mm 0° ATTACH ARM TO POLE 将支臂安装到支柱 암을 폴에 부착 M3 x 6mm 7 of 18...
  • Page 8 ATTACH NOTEBOOK 连接笔记本电脑 노트북 연결 Ergotron's Notebook Tray is designed to attach to Ergotron Arms and Stands with a 75mm x 75mm hole pattern. If you are attaching the Tray to a non-Ergotron product, before proceeding with this installation, you should contact the manufacturer of that mounting solution.
  • Page 9 ATTACH ARM TO EXTENSION 将支臂安装到延伸臂 암을 확장에 부착 ATTACH TRAY 安装托架 트레이 부착 ATTACH PORTRAIT/LANDSCAPE ROTATION STOP SCREW 安装纵向/横向旋转止动螺丝 가로/세로 회전 중지 나사 부착 888-45-040P-01 rev.K • 7/09 ATTACH ARM TO POLE 将支臂安装到支柱 암을 폴에 부착 M4 x 10 mm M4 x 8 mm 2.5mm 9 of 18...
  • Page 10 PLACE NOTEBOOK 放置笔记本电脑 노트북 배치 PLACE NOTEBOOK 放置笔记本电脑 노트북 배치 10 of 18 PLACE DOCKING STATION AND NOTEBOOK 放置坞站和笔记本电脑 도킹 스테이션과 노트북 배치 Pads will help prevent notebook from slipping, but they 垫板可防止笔记本电脑滑落，但它们不能够在任何情况 下将笔记本电脑固定在托架上。 调整托架的倾斜度时 应小心，由于某些角度可能会导致笔记本电脑滑落，造 패드는 노트북이 미끌어지지 않도록 방지하지만 항상 모든...
  • Page 11 PLACE DOCKING STATION AND NOTEBOOK 放置坞站和笔记本电脑 도킹 스테이션과 노트북 배치 ATTACH CLIPS 安装夹子 클립 부착 888-45-040P-01 rev.K • 7/09 11 of 18...

  • Page 12: Adjust Height

    ADJUST HEIGHT To change position of Arm on pole, remove Arm from pole, loosen Collar and raise or lower on pole, tighten Collar and replace Arm. 调节高度 要调节支臂在支柱上的位置，将支臂从支柱上拆下，松开套环并在支柱向上或向下移动，然后按紧套环并装回支臂。 높이 조정 폴에서의 암 위치를 변경하려면 폴에서 암을 제거하고 이음고리를 풀어서 폴에서 올리거나 내린 후 이음고리를 조이고 암을 교체하십시오. Display 显示器...

  • Page 13: Range Of Motion

    LIFT (up and down) 升降（上下） 높이 (위/아래로) Display 显示器 +25˚ 디스플레이 13" (330 mm) -25˚ RANGE OF MOTION This product is designed to adjust quickly and easily according to your needs – refer to following steps for adjustment. Lift – Up and down If it does not stay in place or move- ment is stiff, tension needs adjust- ment.
  • Page 14 TILT (forward and backward) 倾斜（前后） 기울기 – 앞/뒤로 Display 显示器 +75˚ 디스플레이 Tilt – Forward and Backward If it does not stay in place or move- ment is stiff, tension needs adjust- ment. Adjust until motion is equal. Adjust Tilt – Forward and Back- ward To increase tension - Turn Clockwise...
  • Page 15 SWING (side-to-side) 摆动。（左右） 암 스윙 – 수평 Display < 360˚ 显示器 디스플레이 Arm Swing – Side-to-side If it does not stay in place or move- ment is stiff, tension needs adjust- ment. Adjust until motion is equal. Adjust Arm Swing – Side-to-side To increase tension - Turn Clockwise To decrease tension...

  • Page 16: Troubleshooting

    16 of 18 Probable Cause Tension needs adjustment. Exceeds weight capacity: Ergotron LX: 7 - 20 lbs. (3.22 - 9.1 kg). Ergotron LX Notebook Arm: 2.5 - 12 lbs. (1.13 - 5.4 kg). Tension needs adjustment. Tension needs adjustment. 可能的原因 需要调节阻尼。...
  • Page 17 너무 쉽거나 너무 어렵습니다. 암을 수평으로 돌리기가 너무 쉽거 나 너무 어렵습니다. 888-45-040P-01 rev.K • 7/09 원인 장력을 조절해야 합니다. 허용 중량을 초과합니다: Ergotron LX: 파운드 7 - 20 (3.22 - 9.1 kg). 노트북 암: Ergotron LX 파운드 2.5 - 12 (1.13 - 5.4 kg).
  • Page 18 888-45-040P-01 rev.K • 7/09 18 of 18...
