Weed Eater WELRVBA30 Operator's Manual page 8

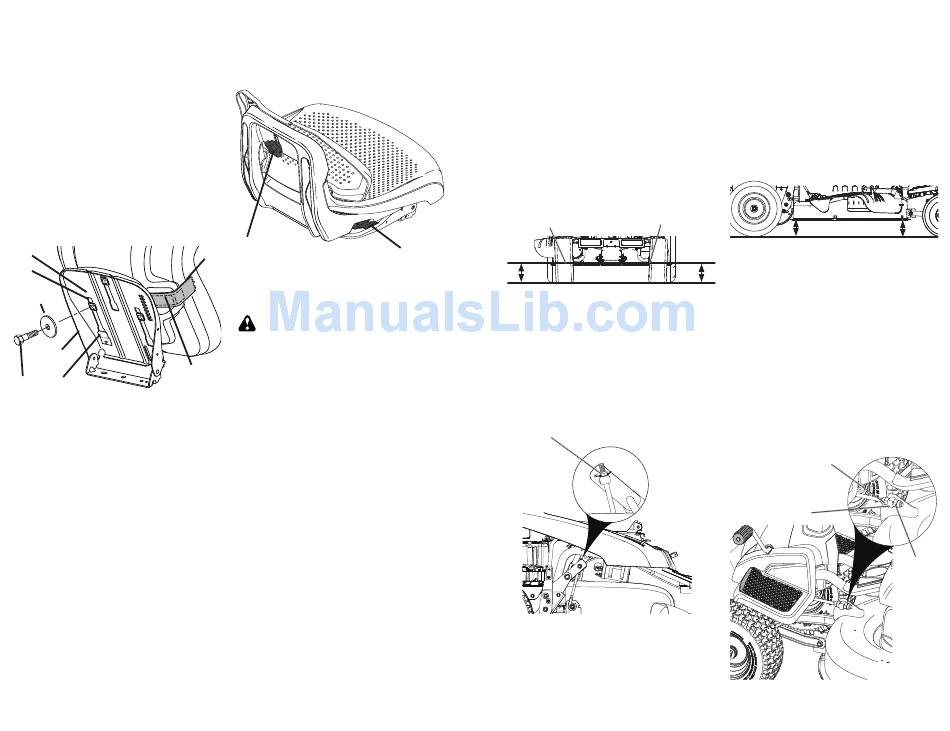

INSTALL SEAT
1. Remove bolt and flat washer se cur ing
seat to cardboard packing and set aside
for as sem bly of seat to riding mower.
Remove the cardboard packing and
discard.
2. Place seat on seat pan so all three (3)
bottom pads are positioned over large
slotted holes in pan.
3. Push down on seat to engage pads in
slots and pull seat towards rear of riding
mower.
4. Raise seat and tighten bolt and large flat
washer securely.
5. Remove tape and discard.
6. Lower seat into operating position and
sit on seat. Press clutch/brake pedal all
the way down. If operating position is not
comfortable, adjust seat.
Slot
Pad
Flat
washer
Seat
pan
Adjustment
Tab
Bolt
handle
TO ADJUST SEAT
FRONT AND BACK -
• Sit in seat.
• Lift up adjustment lever and slide seat
until a comfortable position is reached
which allows you to press clutch/brake
pedal all the way down.
• Release lever to lock seat in position.
LUMBAR SUPPORT -
• Loosen lumbar adjustment knob.
• Slide seat back up or down to most com-
fortable position for lower back support.
• Tighten lumbar adjustment knob.
Lumbar
Tape
Adjustment Knob Adjustment Lever
NOTE: You may now roll your riding
mower off the skid. Follow the ap pro pri ate
instruction below to remove the riding mower
from the skid.
WARNING: Before starting, read, un-
der stand and follow all in struc tions in the
Operation section of this manual. Be sure
riding mower is in a well-ventilated area.
Be sure the area in front of riding mower is
clear of other people and objects.
TO ROLL RIDING MOWER OFF
SKID (See Op er a tion section for
location and function of con trols)
1. Raise deck lift lever to its highest position.
2. Release parking brake by depressing
clutch/brake ped al.
3. Shift unit to neutral.
4. Roll riding mower forward off skid.
8
NIVELACIÓN DE LA CARCASA DE LA
CORTADORA DE CÉSPED
Ajuste la cortadora de césped mientras esté es-
tacionada en el suelo o en un camino nivelado.
Asegúrese de que las llantas estén bien infladas
(Observe la parte lateral de la llanta para verificar
que la PSI sea correcta). Si las llantas están
infladas de más o de menos, usted no podrá
ajustar bien la cortadora de césped.
AJUSTE DE LADO A LADO
• Eleve la cortadora de césped a su posición
más alta.
• Mida la dis tancia "A" desde la orilla infe rior de
la cortadora de césped al nivel del suelo en las
esquinas frontales de la cortadora de césped.
Orilla inferior de la cor- Orilla inferior de la cor-
tadora de césped en tadora de césped en
relación con el suelo relación con el suelo
A
• Para elevar el lado derecho de la cortadora de
césped, apriete la tuerca de ajuste del eslabón
del elevador.
• Para bajar el lado derecho de la cortadora de
césped, afloje la tuerca de ajuste del eslabón
del elevador.
NOTA: Cada vuelta completa de la tuerca de
ajuste cambiará la altura de la cortadora de césped
aproximadamente 3/16".
• Vuelva a revisar las medidas después del a just e.
Tuerca
Haga girar la Haga girar la
tuerca hacia tuerca hacia
la derecha la izquierda
para subir la para bajar la
segadora segadora
AJUSTE DEL FRENTE A LA PARTE POSTERIOR
IMPORTANTE: La plataforma debe estar nivelada
de lado a lado.
Para obtener los mejores resultados de corte,
la carcasa de la cortadora de césped se debe
ajustar de modo que el frente esté aproxima-
damente de 1/8" a 1/2" más abajo que la parte
posterior cuando la cortadora de césped esté en
su posición más alta.
Revise el ajuste del lado derecho de la cortadora
de césped. Mida la dis tancia "F" directamente en
frente y detrás del mandril en la orilla inferior de
la carcasa de la cortadora de césped conforme
se muestra.
F
• Para bajar el frente de la carcasa de la cortadora
de césped gire las tuercas "G" y "H" hacia la
A
derecha.
• Cuando la distancia "F" esté de 1/8" a 1/2" más
abajo en el frente que en la parte posterior,
apriete la tuerca "H" contra el muñón en el
eslabón frontal.
• Para elevar el frente de la carcasa de la corta-
dora de césped gire las tuercas "G" y "H" hacia
la izquierda.
• Cuando la distancia "F" esté de 1/8" a 1/2" más
abajo en el frente que en la parte posterior,
apriete la tuerca "H" contra el muñ ón en el
eslabón frontal.
NOTA: Cada vuelta completa de "G" cambiará
"F" aproximadamente 3/8".
• Vuelva a revisar el ajuste de lado a lado.
"H"
Tuerca
Muñón
49
F
Tu e r c a
"G"
