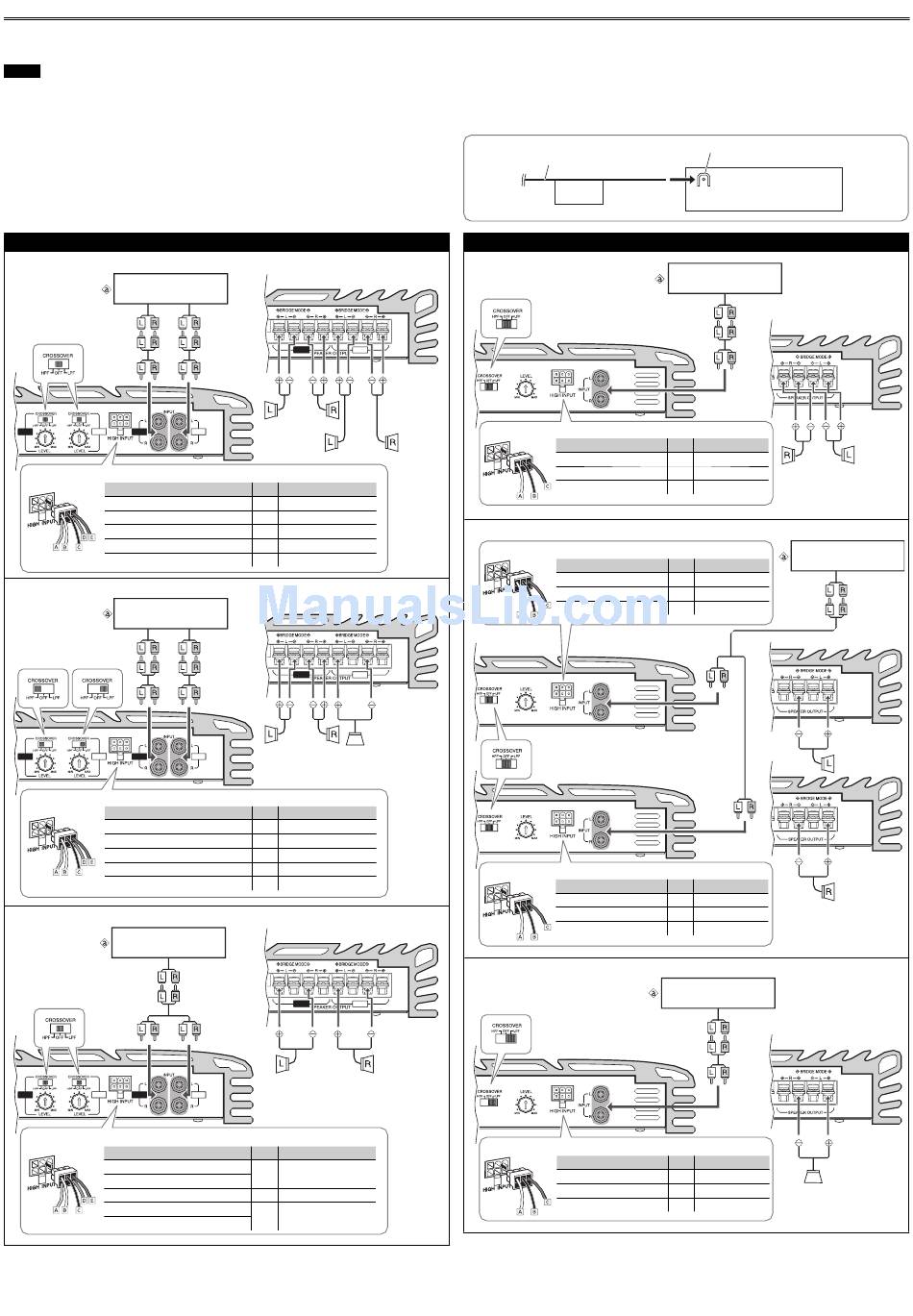

SPEAKER CONNECTIONS

Connection varies depending on the number of the speakers used in your car. Select the
appropriate connection referring to the following diagrams.
Notes
• Securely connect all the parts. If the connections are loose, due to contact resistance etc., heat
will break out and may cause an accident.
• Run the connection leads under the car mats to prevent accidental disconnections.
KS-AX3004
4-speaker system—Normal Mode
JVC car receiver, etc.
Line out
(Front)
Filter switches
2
*
FRONT
FRONT
REAR
REAR
FRONT
FRONT
b Speaker input connector
Connector lead
Å Gray "FRONT RIGHT (+)"
ı White "FRONT LEFT (+)"
Ç Black "RECEIVER GND"
Î Purple "REAR RIGHT (+)"
‰ Green "REAR LEFT (+)"
2-speaker system plus subwoofer—Bridge Mode
JVC car receiver, etc.
Line out
(Front)
Filter switches
2
*
FRONT
FRONT
REAR
REAR
FRONT
FRONT
b Speaker input connector
Connector lead
Å Gray "FRONT RIGHT (+)"
ı White "FRONT LEFT (+)"
Ç Black "RECEIVER GND"
Î Purple "REAR RIGHT (+)"
‰ Green "REAR LEFT (+)"
2-speaker system—Bridge Mode
JVC car receiver, etc.
Line out
Filter switches
2
*
FRONT
FRONT
REAR
REAR
FRONT
FRONT
b Speaker input connector
Connector lead
Å Gray "FRONT RIGHT (+)"
ı White "FRONT LEFT (+)"
Ç Black "RECEIVER GND"
Î Purple "REAR RIGHT (+)"
‰ Green "REAR LEFT (+)"
Line out
(Rear)
FRONT
2
*
Front speaker
REAR
(Left/Right)
Rear speaker (Left/Right)
To
Receiver
=
Front right (+) lead
=
Front left (+) lead
=
Chassis*
1
=
Rear right (+) lead
=
Rear left (+) lead
Line out
(Rear) or
Subwoofer
out
FRONT
2
*
Front speaker
Subwoofer
REAR
(Left/Right)
To
Receiver
=
Front right (+) lead
=
Front left (+) lead
=
1
Chassis*
=
Rear right (+) lead
=
Rear left (+) lead
FRONT
Front speaker
(Left/Right)
REAR
To
Receiver
=
Left (+) lead
=
Chassis*
1
=
Right (+) lead
a When your receiver is equipped with line output, connect the line output (through the
receiver) to the INPUT jacks on this unit.
b When your receiver is NOT equipped with line output, connect the provided speaker input
connector (through the receiver) to the HIGH INPUT terminal on this unit.
• Connect each lead of the speaker input connector to a speaker positive lead or chassis*
the receiver.
• Cover the terminals of unused speaker negative leads of the receiver with insulating tape to
prevent short circuits.
*
1
Example:
1
*
Black lead of the speaker input connector
KS-AX3002
2-speaker system—Normal Mode
Filter switch
REAR
REAR
b Speaker input connector
2-speaker system (2 amplifi ers)—Bridge Mode
b Speaker input connector
REAR
REAR
b Speaker input connector
Subwoofer system—Bridge Mode
REAR
REAR
Filter switch
b Speaker input connector
*
2
RCA pin cords (not provided)
2
Rear ground terminal
RECEIVER
GND
JVC car receiver, etc.
Line out
Connector lead
To
=
Å White "LEFT (+)"
Left (+) lead
=
ı Black "RECEIVER GND"
Chassis*
=
Ç Gray "RIGHT (+)"
Right (+) lead
Connector lead
To
=
Å White "LEFT (+)"
Left (+) lead
=
ı Black "RECEIVER GND"
Chassis*
=
Ç Gray "RIGHT (+)"
Left (+) lead
Filter switches
Connector lead
To
=
Å White "LEFT (+)"
Right (+) lead
=
ı Black "RECEIVER GND"
Chassis*
=
Ç Gray "RIGHT (+)"
Right (+) lead
JVC car receiver, etc.
Line out (Rear) or
Subwoofer out
*
Connector lead
To
=
Å White "LEFT (+)"
Left (+) lead
=
ı Black "RECEIVER GND"
Chassis*
=
Ç Gray "RIGHT (+)"
Right (+) lead
JVC car receiver, etc.
2
*
Receiver
1
Right
Left
speaker
speaker
JVC car receiver, etc.
Receiver
Line out
1
*
2
Left speaker
Receiver
Right speaker
1
2
Receiver
1
Subwoofer
1
of
