2110/5 & 2111/5
Kurznaht Automat
SHORT SEAM AUTOMAT
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000017 / Version 1
Stand 04.10.2007
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2110/5 and is the answer not in the manual?

Questions and answers

Related Manuals for Beisler 2110/5

Summary of Contents for Beisler 2110/5

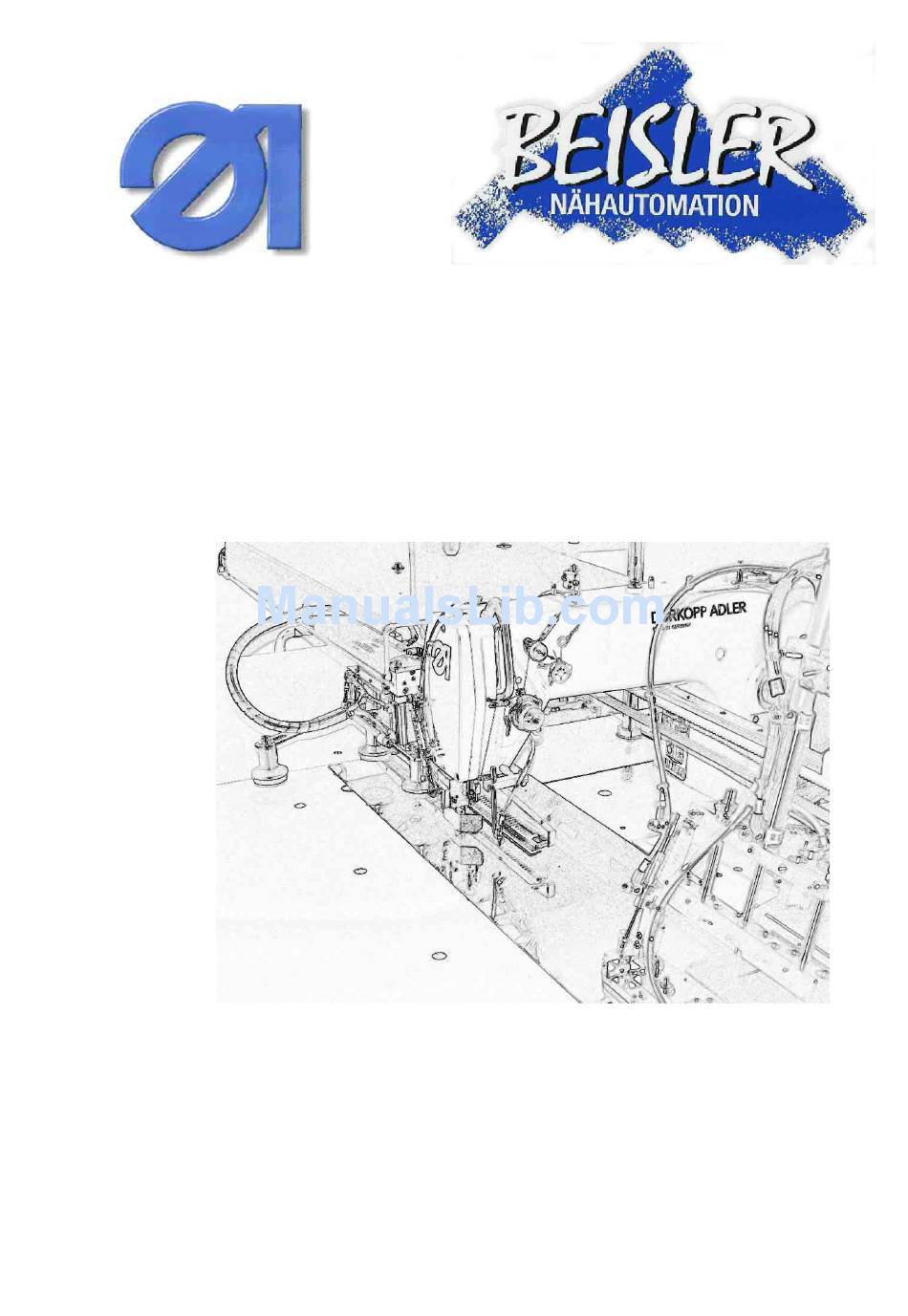

  • Page 1 2110/5 & 2111/5 Kurznaht Automat SHORT SEAM AUTOMAT TEILELISTE SPARE PART LIST DocNr.:DOC 000017 / Version 1 Stand 04.10.2007 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...

  • Page 3: Table Of Contents

    INHALTSVERZEICHNIS 2110/ & 2111/ 14.02.200 TAFEL BENNENUNG NAME PAGE TISCHTEILE TABLE PARTS OBERTEILAUFHÄNGUNG SEWING HEAD SUSPENSION OBERTEIL SEWING HEAD ABDECKUNG COVER PLATE ANTRIEB DRIVE EINLEGETISCH KURZ LOADING TABLE SHORT EINLEGETISCH LANG LOADING TABLE LONG TRANSPORT FEED KLAMMERTRANSPORT 9+10 CLAMP FEED KLAMMER CLAMP FADENFÄNGER...

  • Page 4: Tischteile

    Tafel 1 TISCHTEILE 2111...
  • Page 5 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9765-00-2111 Tischgestell table frame DIN 912 M6x12 Zylinderschraube cylinder screw 9775-00-2111 TISCHPLATTE table plate Spannstift_DIN_1481Spannstift locking pin TaschenbeutelklemmTaschenbeutelklemme-2111 DIN 912 M8x20 Zylinderschraube cylinder screw 9776-00-2111 TISCHPLATTE table plate...
  • Page 6 DIN 912-M3x6 009667.00 008466.00 DIN 965-M4x12 1400343-00 008467-00 1000227.00 Taschenbeutelklemme-2111 2111...

  • Page 8: Oberteilaufhängung

    OBERTEILAUFHÄNGUNG Tafel 2 2111...
  • Page 9 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. DIN 934 M10 Sechskantmutter DIN 7349 10,5 Scheibe washer DIN 913 M10x80 Gewindestift set screw 1600499-00 Buchse bushing DIN 912 M6x16 Zylinderschraube cylinder screw DIN 125 A6,4 Scheibe washer...

  • Page 10: Oberteil

    OBERTEIL Tafel 3 2111...
  • Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9735-00-2111 Träger holder 9736-00-2111 Halter holder 9737-00-2111 Klemme clamp 9764-00-2111 Halter holder 007109-00 Kreuzklemme clamp 007111-00 Halter holder 007110-00 Stehbolzen stay bolt 2100743-04 Tastkopf sensor head adjustment 2100696-01 Lichtwellenleiter...

  • Page 12: Abdeckung

    Tafel 4 Abdeckung 2111-5...
  • Page 13 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009900-00 Haube hood 012156-00 Stehbolzen stay bolt DIN 912 M5x16 Zylinderschraube cylinder screw 010019-00 Platte plate DIN 6340 - 6,4 Scheibe washer DIN 7991 M6x16 Senkschraube countersunk screw DIN 912 M6x16...

  • Page 14: Antrieb

    ANTRIEB Tafel 5 2111...
  • Page 15 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009913-00 4KT Schraube 4kt screw 009914-00 Zahnrad gear wheel 009921-00 Zahnrad gear wheel 009922-00 Motorhalterung engine holder 2400826-50 Komplettantrieb complete drive 2500802-04 Zahnriemen toothed belt DIN 934 M5 Sechskantmutter 1500401-04 Sprengring retaining ring DIN 913 M8x10 Gewindestift grub screw...

  • Page 16: Einlegetisch Kurz

    EINLEGETISCH KURZ Tafel 6 2111...

  • Page 17: Einlegetisch Kurz

    STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 005197-00 Welle shaft 5838-00-2111 Stift tack 8661-00-2211 Halter holder 8906-00-2113 Stift tack 9732-00-2111 Halter holder 9733-00-2111 Welle shaft 9734-00-2111 Platte plate 9839-00-2111 Platte plate 1500402-00 Kugelbuchse sleeve...

  • Page 18: Einlegetisch Lang

    EINLEGETISCH LANG Tafel 7 2111...
  • Page 19 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 8352-00-2113 LEISTE ledge 9734-00-2111 Platte plate 9733-00-2111 Welle shaft 9732-00-2111 Halter holder 1500402-00 Kugelbuchse sleeve 5838-00-2111 Stift tack 1500401-00 Sicherungsring circlip DIN 125 A5,3 Scheibe washer DIN 912 M5x16...

  • Page 20: Transport

    Tafel 8 TRANSPORT 2111...
  • Page 21 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9712-00-2110 KLEMME clamp DIN 912 M6x12 Zylinderschraube cylinder screw 9713-00-2110 Zylinder Halter cylinder holder DIN 439 A M6 Sechskantmutter 9714-00-2110 Halter holder 009715-00 ROHRWINKEL pipe elbow 9828-00-2111 Halter...

  • Page 22: Klammertransport 9+10

    KLAMMERTRANSPORT Tafel 9 2111...
  • Page 23 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 008201-00 Linearführung linear motor guide 2102021-07 Schrittmotor stepping motor 009758-00 Motorplatte engine plate 009757-00 Halter holder 009009-00 Zahnrad gear wheel 009756-00 Halter holder DIN 912 M5x20 Zylinderschraube screw DIN 125 A 5,3 Scheibe washer DIN 912 M5x25...
  • Page 24 KLAMMERTRANSPORT 2111 Tafel 10...
  • Page 25 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009754-00 Platte plate 1500483-00 Linearführung linear motor guide 009716-00 Lagerbock pedestal 006785-00 Hebel lever 006789-00 Lasche cover plate 009746-00 Anschlussplatte connection plate 1000207-00 Zylinder cylinder 006787-00 Bolzen bolt 009747-00 Stehbolzen stay bolt DIN 912 M5x8 Zylinderschraube screw...

  • Page 26: Klammer

    011780.00 Tafel 11 Klammer 2111-4...
  • Page 27 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011333-00 Klammerleiste clamp bar 011429-00 Klammerhalter clamp holder DIN 963A M4x20 Senkschraube countersunk screw DIN 963A M4x10 Senkschraube countersunk screw 011707-00 Druckleiste workholder bar 011706-00 Klammerbelag clamp coat...

  • Page 28: Fadenfänger

    FADENFÄNGER Tafel 12 2111...
  • Page 29 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009805-00 Halter 2111 holder 2111 010060-00 Halter 2110 holder 2110 009805-03 Halter Beisler holder Beisler 009806-01 Halter holder 009807-00 Lasche cover plate 009808-00 Distanzrolle spacer 009809-00 Schwenkarm swing arm 009810-00 Welle shaft 009811-00 Hebel lever...

  • Page 30: Ventilverteilung

    1100500.99 1100500.11 1100500.07 3/2 1100500.04 5/2 1100500.06 1100500.01 1300287.00 1100500.02 006927.00 2102021.39 2102021.17 2102021.37 2102021.38 2102021.08 Tafel 13 Schaltkasten +Ventilverteilung 2111/5...

  • Page 32: Hubtisch

    Tafel 14 HUBTISCH 2110/2111...
  • Page 33 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 1000155-00 Zylinder cylinder 010663-00 Halter holder 004792-00 Welle shaft 010664-00 Brücke jumper 010666-00 Halter holder 006436-01 Platte plate 1100167-00 Ventil valve 010677-00 Platte plate 1300278-00 Verschraubung screw joint 1100186-00 Drossel throttle valve 1500421-00 Clips-Lager clip bearing...

  • Page 34: Hubtischabsenkung

    STÜCK PIECE TEILENR. Bezeichnung Name 9804-00-2111 Fotozellenhalter photocell holder 008472-00 Halter holder 008398-00 Halter holder DIN 912 M3x8 Zylinderschraube cylinder screw 2100743-04 Fotozelle photocell DIN 912 M3x16 Zylinderschraube cylinder screw DIN 912 M4x20 Zylinderschraube cylinder screw DIN 912 M4x8 Zylinderschraube cylinder screw 008471-00 Reflektor komplett...

  • Page 36: Schiebetisch

    SCHIEBETISCH Tafel 16 2111...
  • Page 37 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 010017-00 Welle shaft 009997-00 Lasche cover plate 010016-00 Lagerbock bearing bracket 009995-00 Wagen carriage 010018-00 Platte plate 010132-00 Halteplatte holder plate DIN 913 M8x55 Gewindestift grub screw DIN 934 M8 Sechskantmutter 009168-00 Fotozellenhalter photocell holder 009804-00...

  • Page 38: Einlegestation

    Tafel 17 EINLEGESTATION 2111...
  • Page 39 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009728-00 Auge 009723-00 009724-00 Halter holder 008169-00 Halter holder 1500367-00 Kugellager ball bearing 007514-00 Mutter 007513-00 Anschlagschraube impact screw DIN 912 M5x12 Zylinderschraube screw 1500393-00 Gelenkkopf swivel head 1000249-00 Zylinder cylinder 009725-00 Stehbolzen stay bolt 004404-00...
  • Page 40 Tafel 17-2 Nahtbreitenschnellverstellung 2111/5...
  • Page 41 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 011713-00 Rastscheibe notched disc 8055-00-1911 Anschlagsscheibe stop unit washer 011712-00 Halter holder 011714-00 Welle shaft 009889-00 Lager bearing 1600490-00 Druckstück thrust piece DIN 439 -M4 Sechskantmutter 2100724-00 Näherungsschalter...

  • Page 42: Einlegestation Kurz

    EINLEGESTATION KURZ Tafel 18 2111...
  • Page 43 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009727-00 Brücke bridge 009730-00 Halter holder 008340-00 Gabel links fork left 008341-00 Gabel rechts fork right DIN 912 M5x16 Zylinderschraube screw 1000249-00 Zylinder cylinder 003526-00 Welle shaft 009729-00 Winkel square 005474-00 Mutter 009731-00 Mutter 1000245-00...
  • Page 45 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 1400341-00 VERSCHRAUBUNG screw joint 1400340-00 Verschraubung screw joint 1600463-00 STELLRING set collar DIN 912 M3x5 ZYLINDERSCHRAUBE screw 5495-00-2111 KLEMMBACKE clamping jaw 5496-00-2111 KLEMMLEISTE clamp ledge 8163-00-2113 KLEMMFUSS clamp foot 2600120-25 GUMMIBELAG rubber coat 91.8341-00 Gabel komplett fork complete...

  • Page 46: Einlegestation Lang

    EINLEGESTATION LANG Tafel 19 2111...
  • Page 47 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 009727-00 Brücke bridge 009730-00 Halter holder 008340-00 Gabel links fork left 008341-00 Gabel rechts fork right DIN 912 M5x16 Zylinderschraube screw 009569-00 Halter lang holder long 1000249-00 Zylinder cylinder 003526-00 Welle shaft 009729-00 Winkel square...
  • Page 49 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. DIN 125 A 3,2 Scheibe washer DIN 913 M4x12 Gewindestift grub screw 006927-00 Drossel throttle valve 1400341-00 Verschraubung screw joint 1400340-00 Verschraubung screw joint 1600463-00 Stellring set collar DIN 912 M3x5 Zylinderschraube screw 2600120-26 Gummibelag...

  • Page 50: Steuerung

    2102131.00 2102135.00 Tafel 20 Steuerung 2111/5...

  • Page 52: Etikettenzuführung

    ETIKETTENZUFÜHRUNG Tafel 21 2111...
  • Page 53 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 005359-00 Stift 005702-00 Zylinderbolzen cylinder bolt 009986-00 Schwenkrohr swivel tube 008337-00 Klemmbock clamp bracket 008327-00 Halter holder 008328-00 Klemme clamp 008329-00 Etikettenklemme label clamp 008330-00 Etikettenklemme label clamp 008331-00 Brücke bridge 008332-00 Zylinderhalter cylinder holder 008333-00...
  • Page 55 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. DIN 84 M3x8 Zylinderschraube screw DIN 965 M3x6 Senkschraube screw DIN 965 M3x8 Senkschraube screw 91.8327-00 Halter komplett holder complete 2111 ETIKETTENZUFÜHRUNG Tafel 21...
  • Page 56 LASERLAMPE Tafel 22 2111...
  • Page 57 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010089-00 LASERKLEMME laser clamp 008052-00 WINKELSTÜCK angle piece 008051-00 HALTEARM holding arm 008050-00 TRÄGERPLATTE holding plate 2100748-00 LASER DIODE laser diode DIN 125 A5,3 Scheibe washer DIN 912 M4x10...

  • Page 58: Oberteil Beisler

    OBERTEIL BEISLER Tafel 23 2110...
  • Page 59 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 010399-00 Stehbolzen stay bolt 010400-00 Stehbolzen stay bolt 010403-00 Stehbolzen stay bolt 010402-00 Platte plate 010417-00 Halter holder 010391-00 Deckel cover 010398-00 Halter holder 2100696-01 Lichtwellenleiter light wave conductor 2100754-00 Sensor sensor 25000784-01 Energiekette energy chain...

  • Page 60: Antrieb Beisler

    ANTRIEB BEISLER Tafel 24 2110...
  • Page 61 STÜCK ARTIKEL NR. BEZEICHNUNG NAME PIECE ARTICLE NO. 2400826-50 Komplettanrieb complete drive 010394-00 Halteplatte holder plate 010396-00 Synchronscheibe synchronous disk 010397-00 Synchronscheibe synchronous disk 010395-00 Schutzblech guard 010382-00 Zahnriemenschutz toothed belt guard 010415-00 Halter holder 1500385-00 Kugellager ball bearing 2500919-11 Zahnriemen toothed belt 009983-00...

  • Page 62: Oberteil Beisler Kettenstich

    33 27 36 35 56 33 38 31 32 53 51 25 24 14 15 OBERTEIL BEISLER Tafel 25 2110/4 KETTENSTICH...
  • Page 63 STÜCK ARTIKEL NR. ARTIKEL NAME PIECE ARTICLE NO. DIN 934 M10 Sechskantmutter DIN 7349 10,5 Scheibe washer DIN 912 M6x12 Zylinderschraube screw 1600502-00 Gummipuffer rubber cushion DIN 6340 8,4 Scheibe washer 9769-00-2111 Bolzen bolt 009766-01 Träger girder DIN 923 M6x6 Flachkopfschraube screw 9767-00-2111...
  • Page 65 STÜCK ARTIKEL NR. ARTIKEL NAME PIECE ARTICLE NO. 010397-00 Synchronscheibe synchro wheel toothed belt 2500919-11 Zahnriemen 010613-00 Winkel angle steel stay bolt 010400-00 Stehbolzen 010612-00 Stehbolzen stay bolt 010610-00 Stehbolzen stay bolt screw DIN 912 M4x16 Zylinderschraube DIN 912 M6x20 Zylinderschraube screw stay bolt...

  • Page 66: Oberteil Da Kettenstich

    46 44 8 34 Oberteil DA 2110/4 Tafel 26 Kettenstich...
  • Page 67 STÜCK ARTIKEL NR. ARTIKEL NAME PIECE ARTICLE NO. 010614-00 Ölblech komplett oil pan 114486-002 Oelflasche oil bottle 2600255-04 Filz oil pad 010607-00 Stehbolzen stay bolt DIN 934 M10 Sechskantmutter DIN 7349 10,5 Scheibe washer DIN 912 M6x12 Zylinderschraube screw 1600502-00 Gummipuffer rubber cushion DIN 6340 8,4...
  • Page 69 STÜCK ARTIKEL NR. ARTIKEL NAME PIECE ARTICLE NO. 008398-00 Halter holder 009804-01 Fotozellenhalter holder for photo cell 2100743-04 Fotozelle photo cell 25000784-01 Energiekette energy chain 9764-00-2111 Halter holder 9808-00-2111 Distanzrolle spacer roll DIN 965 M3x8 Senkschraube screw DIN 934 M3 Sechskantmutter DIN 912 M4x16 Zylinderschraube...
  • Page 71 Stand 15.02.2005 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61 E-mail: Vertrieb@beisler-gmbh.de...
  • Page 83 DIN 965 M3x10 011377.00 0211000256 0014000140 011376.00 2100743.04 DIN 912 M3x16 Kl. 271 Spulenfadenkontrolle...
  • Page 84 Stand 15.02.2005 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61 E-mail: Vertrieb@beisler-gmbh.de...
  • Page 86 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 87 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 88 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 90 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 92 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 94 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 95 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 97 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 98 Tafel/ Table: Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination...
  • Page 99 clamp clamp sliding table folder turning folder clamp folder swinging Schiebetisch Klammer Faltklemme Klammer Falter schwenken Falter drehen Z05.1 insert label insert label stacker punch thread blowing thread clamp lifting table pocket pouch clamp Staplerstempel Etikettenzuführung Etikettenzuführung Faden blasen Fadenklemme Taschenbeutelklemme Hubtisch placed at label insert...
  • Page 100 blowing on stacker transport folder thread trimmer Falter Blasen am Staplertransport Fadenschneider stacker transport tension release lifting table table blowing Spannungslüften Hubtisch fahren Stapler Transport Tischblasen placed on stacker transport an Staplertransport Anlage Blatt Aenderung Datum Name Datum Name Benennung: Zeichnungs-Nr.
