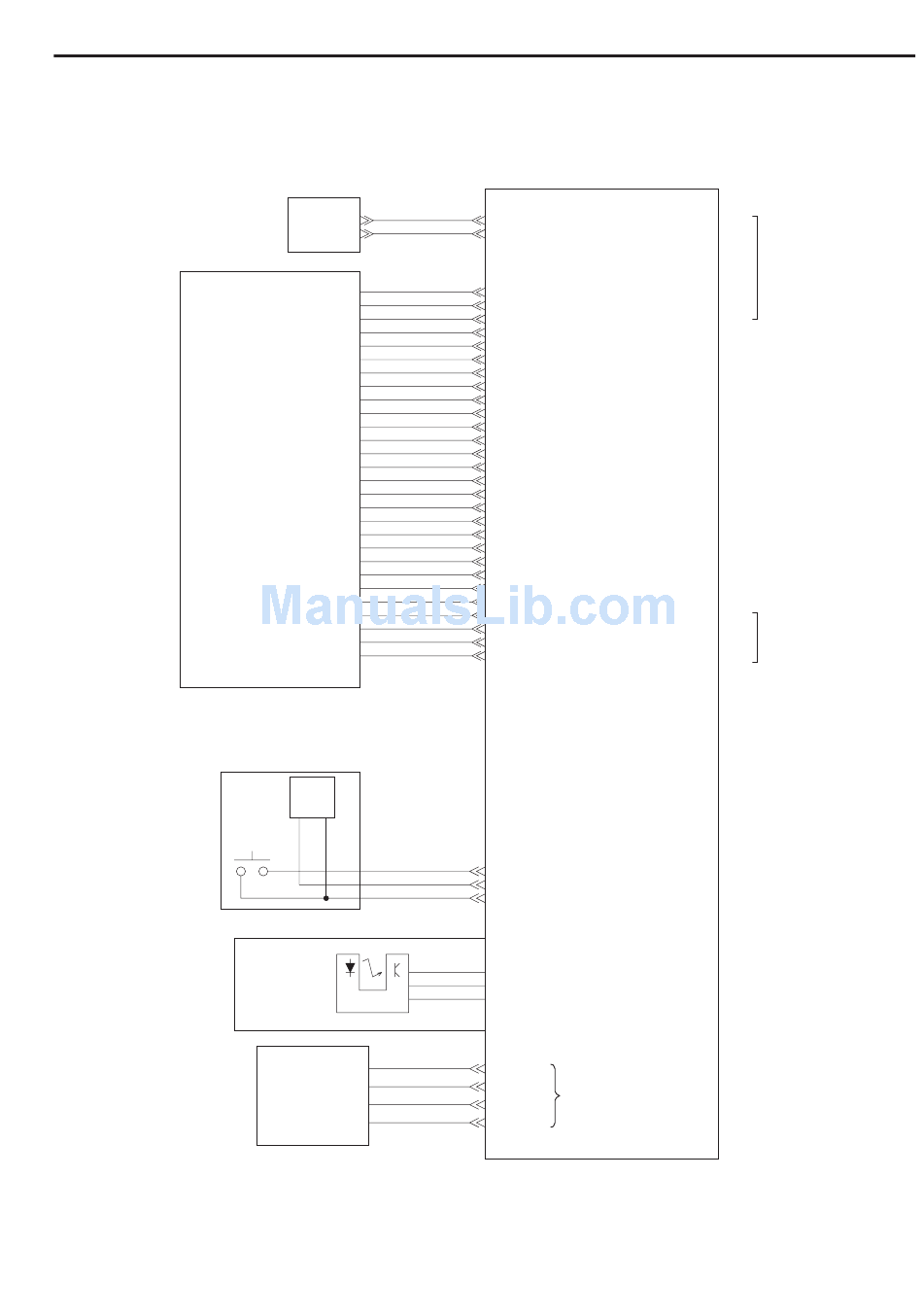

2. CanoScan D2400U
AC Adapter
Scanning Unit
Power
LED
Start
Button
Button PCB
Home Position
Sensor
Drive Motor
©
COPYRIGHT
2001 CANON INC. CANOSCAN D1230U/D2400U REV.0 MAR. 2001 PRINTED IN JAPAN (IMPRIME AU JAPON)
Main PCB
J2-1
+12V
-2
GND
JP1-1
LAMP_GND
-2
LAMP_GND
-3
12V_LAMP
-4
12V_LAMP
-5
+18VP
-6
+18VP
-7
C-DGND
-8
PHI1
-9
PHI2
-10
PHI3
-11
+12V_VAROS
-12
ASIC_VAROS
-13
AGND
-14
CCD-SHB
-15
CLB
-16
CCD-SHG
-17
RB
-18
CCD-SHR
-19
VCC
-20
C-DGND
-21
AGND
-22
C-DGND
-23
AGND
-24
CCD_B
-25
AGND
-26
CCD_G
-27
AGND
-28
CCD_R
JP2-1
VCC
-2
LED
"H" when power LED is ON
-3
HOTKEY0
"H" when Start button is pressed
"H" when scanning unit is in
home position
JP8-1
OUT1B
-2
OUT1A
Drive motor drive signal
-3
OUT2A
-4
OUT2B
Figure 2-4
CHAPTER 2
XPA
J1-1
XPAGND
-2
FAU_DET
-3
VCC
-4
IRLED
-5
To FAU
XPAGND
-6
XPAGND
-7
XPAGND
-8
Vbus
JP9-1
To Host
D-
-2
Computer
D+
-3
GND
-4
2 - 5
