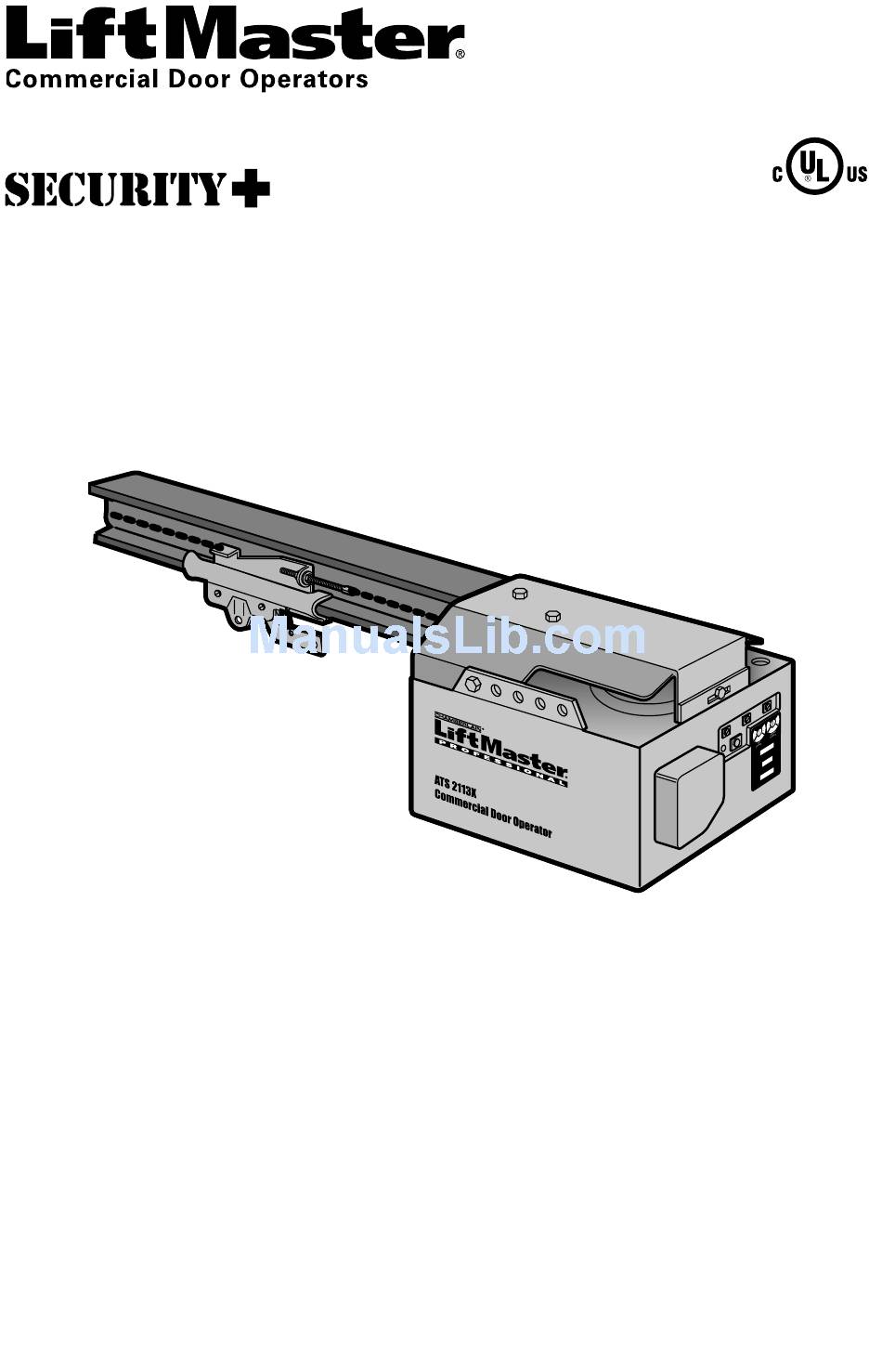

COMMERCIAL DOOR OPENER
Model ATS 2113X 1/2 HP
For Residential And Light Duty Commercial Use
Install on Sectional Doors Only
Owner's Manual
■
Please read this manual and the enclosed safety materials carefully!
■
Fasten the manual near the garage door after installation.
■
The door WILL NOT CLOSE unless the Protector System
aligned.
Periodic checks of the opener are required to ensure safe operation.
■
The model number label is located on the front panel of your opener.
■
■
DO NOT exceed 8 complete cycles of door operation per hour.
®
The Chamberlain Group, Inc.
Elmhurst, Illinois 60126-1196
®
is connected and properly
845 Larch Avenue
www.liftmaster.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Chamberlain ATS

Summary of Contents for Chamberlain ATS

  • Page 1 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® COMMERCIAL DOOR OPENER Model ATS 2113X 1/2 HP For Residential And Light Duty Commercial Use Install on Sectional Doors Only Owner’s Manual ■ Please read this manual and the enclosed safety materials carefully! ■...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Introduction Adjustment 21-23 Safety symbol and signal word review ....2 Adjust the travel limits ......21 Preparing your garage door .

  • Page 3: Preparing Your Garage Door

    Preparing your garage door Before you begin: • Disable locks. To prevent possible SERIOUS INJURY or DEATH: • ALWAYS call a trained door systems technician if • Remove any ropes connected to garage door. garage door binds, sticks or is out of balance. An •...

  • Page 4: Planning

    Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below Without a properly working safety reversal system, persons (particularly small children) could be apply to your installation. Additional materials may be SERIOUSLY INJURED or KILLED by a closing garage required.

  • Page 5: Carton Inventory

    Carton Inventory Your garage door opener is packaged in two cartons If anything is missing, carefully check the packing which contain the motor unit and all parts illustrated material. Parts may be stuck in the foam. Hardware for below. Accessories will depend on the model purchased. installation is also listed below.

  • Page 6: Assembly

    ASSEMBLY STEP 1 Attach the Rail to the Motor Unit To avoid SERIOUS damage to opener, ONLY use To avoid installation diffi culties, do not run the garage bolts/fasteners mounted in top of motor unit. door opener until instructed to do so. •...

  • Page 7: Tighten The Chain

    ASSEMBLY STEP 3 Tighten the Chain Figure 1 Lock Inner Outer • Spin the inner nut and lock washer down the threaded Washer shaft, away from the trolley. To Tighten Outer Nut • To tighten the chain, turn outer nut in the direction shown.

  • Page 8: Determine The Header Bracket Location

    INSTALLATION STEP 1 OPTIONAL CEILING Unfi nished MOUNT Determine the Header Bracket Location Ceiling HEADER BRACKET Header Wall Vertical Centerline To prevent possible SERIOUS INJURY or DEATH: of Garage Door • Header bracket MUST be RIGIDLY fastened to Structural structural support on header wall or ceiling, Supports otherwise garage door might NOT reverse when required.

  • Page 9: Install The Header Bracket

    INSTALLATION STEP 2 Install the Header Bracket Wall Mounting Holes You can attach the header bracket either to the wall above The nail hole is for the garage door, or to the ceiling. Follow the instructions positioning only. You must use lag which will work best for your particular requirements.

  • Page 10: Attach The Rail To The Header Bracket

    INSTALLATION STEP 3 Attach the Rail to the Header Bracket Header Wall • Position the opener on the garage fl oor below the header bracket. Use packing material as a protective Header base. NOTE: If the door spring is in the way you’ll need Bracket help.

  • Page 11: Hang The Opener

    INSTALLATION STEP 5 Hang the Opener To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural Two representative installations are shown. Yours may be supports of the garage. Concrete anchors MUST be different. Hanging brackets should be angled (Figure 1) used if installing ANY brackets into masonry.

  • Page 12: Install The Door Control

    INSTALLATION STEP 6 Install the Door Control To prevent possible SERIOUS INJURY or DEATH from Locate the door control within sight of the door at a electrocution: minimum height of 5 feet (1.5 m) where small children • Be sure power is NOT connected BEFORE installing cannot reach, and away from all moving parts of the door door control.

  • Page 13: Install The Light

    INSTALLATION STEP 7 Install the Light To prevent possible OVERHEATING of the endpanel or • Install a 75 watt maximum light bulb in the socket. light socket, The light will turn ON and remain lit for approximately • DO NOT use short neck or specialty light bulbs. 4-1/2 minutes when power is connected.

  • Page 14: Electrical Requirements

    INSTALLATION STEP 9 Electrical Requirements To prevent possible SERIOUS INJURY or DEATH from To avoid installation diffi culties, do not run the opener electrocution or fi re: at this time. • Be sure power is NOT connected to the opener, and To reduce the risk of electric shock, your garage door disconnect power to circuit BEFORE removing cover to establish permanent wiring connection.

  • Page 15: Install The Protector System

    INSTALLATION STEP 10 ® Install The Protector System Be sure power is NOT connected to the garage door opener BEFORE installing the safety reversing sensor. The safety reversing sensor must be connected and To prevent SERIOUS INJURY or DEATH from a aligned correctly before the garage door opener will closing garage door: move in the down direction.
  • Page 16 INSTALLING THE BRACKETS Figure 1 Garage WALL or DOOR Track Installation Figure 1, 2 and 3 show recommended assembly of “C” Wrap bracket(s) and “C” wrap based on the wall installation of #10-32x3/8" #10-32 the sensors on each side of the garage door as shown on Screws Lock Nuts page 15, or on the garage door tracks themselves.
  • Page 17 MOUNTING AND WIRING THE SAFETY Figure 6 Wing REVERSING SENSORS “C” Wrap Mounting: Indicator • Center each sensor unit in a “C” wrap with lenses Light pointing toward each other across the door (Figure 6). • Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door.
  • Page 18 Connect to garage door opener: • Strip 1/4" (6 mm) of insulation from each set of wires. Separate white and white/black wires suffi ciently to connect to the opener terminal screws: white to 2 and white/black to 3 (Figure 11). Figure 11 Connect Wire to Opener Terminal Screws...

  • Page 19: Fasten The Door Bracket

    INSTALLATION STEP 11 Fasten the Door Bracket Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE reinforcement BEFORE A horizontal brace should be long enough to be secured installation of door bracket. Contact your door to 2 vertical supports. A vertical brace should cover the manufacturer for reinforcement kit.
  • Page 20 INSTALLATION STEP 12 Figure 1 Inner Trolley Connect Door Arm to Trolley SECTIONAL DOORS ONLY Outer Trolley • Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley. Slide the outer trolley Clevis Pin Ring back (away from the door) about 2"...

  • Page 21: Adjustment

    ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Limits Without a properly installed safety reversal system, Limit adjustment settings regulate the points at which the persons (particularly small children) could be door will stop when moving up or down. SERIOUSLY INJURED or KILLED by a closing garage To operate the opener, press the Door Control push bar.

  • Page 22: Adjust The Force

    ADJUSTMENT STEP 2 Adjust the Force Without a properly installed safety reversal system, Force adjustment controls are located on the back panel persons (particularly small children) could be of the motor unit. Force adjustment settings regulate the SERIOUSLY INJURED or KILLED by a closing garage amount of power required to open and close the door.

  • Page 23: Test The Safety Reversal System

    ADJUSTMENT STEP 3 Test the Safety Reversal System Without a properly installed safety reversal system, TEST persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage • With the door fully open, place a 1-1/2" (3.8 cm) board door.

  • Page 24: Operation

    OPERATION IMPORTANT INSTALLATION INSTRUCTIONS WARNING WARNING To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND 9. If one control (force or travel limits) is adjusted, the INSTRUCTIONS. other control may also need adjustment. 2.

  • Page 25: Using The Wall-Mounted Door Control

    Using the Wall-Mounted Door Control To Open the Door Manually Press the push button to open or close the door. Press again to reverse the door during the closing cycle or to stop the door while it’s opening. To prevent possible SERIOUS INJURY or DEATH from a falling garage door: •...

  • Page 26: Care Of Your Opener

    THE REMOTE CONTROL BATTERIES CARE OF YOUR OPENER FORCE CONTROLS LIMIT AND FORCE ADJUSTMENTS: Weather conditions may cause some To prevent possible SERIOUS INJURY or DEATH: minor changes in door operation requiring some re-adjustments, • NEVER allow small children near batteries. LIMIT CONTROLS particularly during the fi...

  • Page 27: Having A Problem

    Having a Problem? 5. Opener noise is disturbing in living quarters of home: 1. The opener doesn’t operate from either the Door Control or the remote control: • If operational noise is a problem because of proximity • Does the opener have electric power? Plug a lamp into of the opener to the living quarters, the Vibration the outlet.
  • Page 28 Having a Problem? (Continued) 14. The opener strains or maximum force is needed to 10. The door reverses for no apparent reason and opener operate door: lights don’t blink: • The door may be out of balance or the springs may be •...

  • Page 29: Programming

    PROGRAMMING NOTICE: If this Security ✚ ® garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure.

  • Page 30: To Add Or Change A Keyless Entry Pin (Optional)

    To Add or Change a Keyless Entry PIN (Optional) NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON To change an existing, known PIN If the existing PIN is known, it may be changed by one person without using a ladder.

  • Page 31: Multi-Function Door Control (Optional)

    Multi-Function Door Control (Optional) INSTALLATION To prevent possible SERIOUS INJURY or DEATH from Locate door control within sight of the door at a minimum electrocution: height of 5 feet (1.5 m) where small children cannot reach, and away from moving parts of the door and door •...

  • Page 32: Repair Parts

    REPAIR PARTS Rail Assembly Parts KEY PART DESCRIPTION 4A1008 Master link kit 41A2780 Chain pulley bracket 41A3489 Complete trolley assembly CD1008 8 Foot (2.44 m) Rail Assembly CD1010 10 Foot (3.05 m) Rail Assembly CD1012 12 Foot (3.66 m) Rail Assembly CD1014 14 Foot (4.27 m) Rail Assembly 83A11...

  • Page 33: Motor Unit Assembly Parts

    Motor Unit Assembly Parts (Down) LIMIT SWITCH ASSEMBLY Contact Brown Wire Grey Wire Drive Gear Center Limit (UP) Yellow Wire Contact Contact KEY PART KEY PART DESCRIPTION DESCRIPTION 41C5069 Rail support bracket assembly kit 41D4509 Replacement motor & bracket assembly 41B4569 Pulley (Chain) Complete with: Motor, worm,...

  • Page 34: Accessories

    ACCESSORIES 1702LM 371LM ® Outside Quick Release: SECURITY✚ 1-Button Remote Control: Required for a garage with NO access door. Enables homeowner Includes visor clip. to open garage door manually from outside by disengaging trolley. ® 372LM SECURITY✚ 2-Button Remote 59LM Outside Keylock: Control: Opens the garage door automatically...

  • Page 35: Notes

    NOTES...

  • Page 36: Warranty

    Tucson, Arizona 85706 www.liftmaster.com SERVICE INFORMATION TOLL For professional installation, parts and service, FREE NUMBER: contact your local LIFTMASTER/CHAMBERLAIN dealer. Look for him in the Yellow Pages, or call our Service 1-800-528-9131 number for a list of dealers in your area. ®...
  • Page 37 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® OUVRE-PORTE COMMERCIAL Modéle ATS 2113X 1/2 HP Pour usage résidentiel et commercial de petit rendement á n’installer que sur des portes sectionnées Manuel d’instructions ■ Lire attentivement ce manuel ainsi que les consignes de sécurité! ■...
  • Page 38 TABLE DES MATIÈRES Introduction Réglages 21-23 Revue des symboles de sécurité et des mots Réglage des courses....... 21 de signalement .

  • Page 39: Préparation De Votre Porte De Garage

    Préparation de votre porte de garage AVERTISSEMENT Avant de commencer : • Désactiver les serrures. Pour prévenir d’éventuelles BLESSURES GRAVES ou LA • Retirer toute corde raccordée à la porte de garage. MORT : • Réaliser le test suivant pour s’assurer que la porte de •...

  • Page 40: Planification

    Planifi cation AVERTISSEMENT Identifi er le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des Sans système d’inversion de sécurité en bon état de conditions ci-après s’applique à votre installation. Des marche, des personnes (particulièrement les petits matériaux supplémentaires peuvent être nécessaires.

  • Page 41: Inventaire De La Boîte D'emballage

    Inventaire de la boîte d’emballage S’il manque quoi que ce soit, vérifi er soigneusement le Votre ouvre-porte de garage est emballé dans deux boîtes qui matériel d’emballage. Les pièces peuvent être coincées dans contiennent le moteur et toutes les pièces illustrées ci-après. la mousse.

  • Page 42: Montage

    MONTAGE - 1 OPÉRATION ATTENTION Fixation du rail au moteur Afi n d’éviter d’endommager SÉRIEUSEMENT l’ouvre-porte Pour éviter les diffi cultés pendant la pose, ne faire de garage, utiliser UNIQUEMENT les boulons et les fonctionner l'ouvre-porte de garage que lorsque cela est fi...

  • Page 43: Tension De La Chaîne

    MONTAGE - 3 OPÉRATION Tension de la chaîne Figure 1 Rondelle- • Dévisser l'écrou intérieur de la tige fi letée du chariot et Écrou frein éloigner la rondelle. Écrou intérieur extérieur Pour visser l'écrou extérieur • Pour tendre la chaîne, tourner l'écrou extérieur dans le sens illustré.

  • Page 44: Déterminer L'emplacement Du Support De Linteau

    MONTAGE DU POSE – 1 OPÉRATION SUPPORT DE Plafond LINTEAU AU non fi ni Déterminer l’emplacement du support de linteau PLANFOND EN OPTION AVERTISSEMENT Linteau 2 x 4 Ligne du centre vertical Pour prévenir d’éventuelles BLESSURES GRAVES ou la de la porte de garage MORT : 2 x 4 •...

  • Page 45: Pose Du Support De Linteau

    POSE – 2 OPÉRATION Le trou destiné au Pose du support de linteau clou est à utiliser Trous de montage mural uniquement pour le Le support de linteau peut être fi xé soit sur le mur, au-dessus positionnement. de la porte, soit au plafond. Suivre les instructions qui Vous devez utiliser répondent le mieux aux besoins particuliers.

  • Page 46: Fixation Du Rail Sur Le Support De Linteau

    POSE - 3 OPÉRATION Fixation du rail sur le support de linteau • Positionner l'ouvre-porte de garage sur le plancher, Linteau juste sous le support de linteau. Utiliser une des boîtes d'emballage pour le protéger. REMARQUE : Si le ressort de la porte gêne, il faudra demander de l'aide.

  • Page 47: Accrochage De L'ouvre-Porte

    POSE - 5 OPÉRATION AVERTISSEMENT Accrochage de l'ouvre-porte Pour éviter d’éventuelles BLESSURES GRAVES par suite Les illustrations représentent deux poses types. La pose peut de la chute d’un ouvre-porte de garage, fi xer l’ouvre-porte toutefois être différente. Les supports de suspension doivent SOLIDEMENT aux solives du garage.

  • Page 48: Pose De La Commande De Porte

    POSE - 6 OPÉRATION AVERTISSEMENT Pose de la commande de porte Pour prévenir d’éventuelles BLESSURES GRAVES ou la Poser la commande murale dans un endroit où on pourra la MORT par suite d’électrocution : voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les enfants ne pourront pas l'atteindre et loin de toutes les pièces •...

  • Page 49: Pose De Ampoule

    POSE - 7 OPÉRATION ATTENTION Pose de ampoule Pour éviter toute SURCHAUFFE éventuelle du panneau • Visser une ampoule de 75 watts maximum dans chaque d’éclairage, douille. Le ampoule s'allumeront et resteront allumées • NE PAS utiliser d’ampoules à col court ou de forme pendant environ 4-1/2 minutes aussitôt que le courant spéciale.

  • Page 50: Exigences Électriques

    POSE - 9 OPÉRATION AVERTISSEMENT Exigences électriques Pour prévenir d’éventuelles BLESSURES GRAVES ou la Pour éviter les diffi cultés pendant la pose, ne pas faire MORT par suite d’électrocution ou d’un incendie : fonctionner l'ouvre-porte pour le moment. • S’assurer que l’ouvre-porte est hors tension et couper Afi...

  • Page 51: Pose Du Système Protector

    POSE - 10 OPÉRATION AVERTISSEMENT ® Pose du Système Protector S’assurer que l’ouvre-porte de garage est hors tension Les détecteurs inverseurs de sécurité doivent être bien AVANT de poser le détecteur inverseur de sécurité. branchés et bien alignés avant que l'ouvre-porte de garage Pour prévenir des BLESSURES GRAVES ou la MORT par puisse fermer la porte.
  • Page 52 POSE DES SUPPORTS Figure 1 Installation MURALE ou sur COULISSE de Porte Les Figures 1, 2 et 3 montrent l’assemblage recommandé Profilé des supports et du profi lé, suivant une installation murale des Vis N˚ 10-32 détecteurs de chaque côte de la porte du garage tel qu’illustré Écrous x 3/8 po N˚...
  • Page 53 MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS DE Figure 6 SÉCURITÉ Écrou Profi lé à oreilles Montage : • Centrer chaque détecteur sur son profi lé en orientant les Témoin cellules photo-électriques l'une vers l'autre au travers de l'ouverture de la porte (Figure 6). •...
  • Page 54 Connexion à l’ouvre-porte de garage : • Enlever 1/4 po (6 mm) d’isolation de chaque série de fi ls. Séparer les fi ls blanc et blanc/noir suffi samment pour leur raccordement aux vis des bornes á raccordement rapide de l’ouvre-porte. Torsader les fi ls de même couleur. Insérer les fi...

  • Page 55: Fixation Du Support De La Porte

    POSE - 11 OPÉRATION ATTENTION Fixation du support de porte Les portes de garage en fi bre de verre, en aluminium Le renfort horizontal doit être suffi samment long de façon à ou en acier léger ont BESOIN d’être renforcées AVANT la pouvoir être fi...

  • Page 56: Fixation De La Biellette De La Porte Au Chariot

    POSE - 12 OPÉRATION Figure 1 Fixation de la biellette au chariot Chariot intérieur PORTE ARTICULÉE SEULEMENT • S'assurer que la porte du garage est complètement fermée. Chariot extérieur Tirer la poignée de déclenchement d’urgence pour détacher le chariot extérieur du chariot intérieur. Reculer le chariot Axe de chape extérieur (en l'éloignant de la porte) d'environ 2 pouces de 5/16 po x...

  • Page 57: Réglages

    AVERTISSEMENT RÉGLAGES - 1 OPÉRATION Réglage des courses D'OUVERTURE et de Sans un système d’inversion de sécurité bien installé, FERMETURE des personnes (plus particulièrement les petits enfants) Le réglage de ces courses fi xe les points où la porte s'arrêtera pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par lors de son ouverture ou de sa fermeture.

  • Page 58: Réglage De La Force

    RÉGLAGES - 2 OPÉRATION AVERTISSEMENT Réglage de la force Sans un système d’inversion de sécurité bien installé, Les commandes de réglage de la force sont situées sur le des personnes (plus particulièrement les petits enfants) panneau droit du moteur. Elles servent à régler la puissance pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par du courant nécessaire à...

  • Page 59: Essai Du Système Protector

    RÉGLAGES - 3 OPÉRATION AVERTISSEMENT Essai du système d’inversion de sécurité Sans un système d’inversion de sécurité bien installé, ESSAI des personnes (plus particulièrement les petits enfants) • La porte étant entièrement ouverte, placer une planche de pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par 1-1/2 po (3,8 cm) d’épaisseur (ou un 2 x 4 à...

  • Page 60: Fonctionnement

    FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ AVERTISSEMENT AVERTISSEMENT Pour réduire le risque de BLESSURES GRAVES ou de MORT : 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET 9. Après avoir réglé une commande (force ou course), il INSTRUCTIONS. peut être nécessaire de régler l’autre commande. 2.

  • Page 61: Ouverture Manuelle De La Porte

    Utilisation de la commande de porte à montage Ouverture manuelle de la porte mural AVERTISSEMENT Appuyer sur la barre pour ouvrir ou fermer la porte. Appuyer à nouveau pour faire remonter la porte lors du cycle de fermeture ou pour Pour prévenir d’éventuelles BLESSURES GRAVES ou la arrêter la porte pendant le cycle d'ouverture.

  • Page 62: Entretien De Votre Ouvre-Porte De Garage

    LES PILES DE TÉLÉCOMMANDE ENTRETIEN DE L’OUVRE-PORTE DE GARAGE AVERTISSEMENT RÉGLAGES DE COURSE ET DE FORCE Les conditions climatiques risquent de Pour prévenir d’éventuelles BLESSURES GRAVES ou la COMMANDES DE causer de petites modifi cations dans le MORT : FORCE fonctionnement de la porte qui devra •...

  • Page 63: Défauts De Fonctionnement

    Défauts de fonctionnement 1. L'ouvre-porte ne fonctionne pas à l’aide de la commande 5. L'ouvre-porte se fait fortement entendre dans la de porte ni de la télécommande : résidence quand il fonctionne : • Le courant électrique parvient-il à l’ouvre-porte? Brancher •...
  • Page 64 Défauts de fonctionnement (Suite) 10. La porte remonte sans raison apparente et les lumières 14. L'ouvre-porte requiert une force excessive pour déplacer de l’ouvre-porte ne clignotent pas : la porte : • La porte est-elle gênée dans sa course? Tirer sur la poignée •...

  • Page 65: Programmation

    PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ ® est utilisé avec une télécommande émettrice à code fi xe, le dispositif technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à...

  • Page 66: Pour Ajouter Ou Modifier Un Nip D'entrée Sans Clé (Facultatif)

    Pour ajouter ou modifi er un NIP d’entrée sans clé (Facultatif) REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » Pour modifi er un NIP connu, existant Si le NIP existant est connu, il peut être modifi...
  • Page 67 Panneau Commande de Porte (Facultatif) AVERTISSEMENT POSE Poser la commande murale dans un endroit où on pourra la Pour prévenir d’éventuelles BLESSURES GRAVES ou la voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les MORT par suite d’électrocution : enfants ne pourront pas l'atteindre et loin de toutes les pièces •...

  • Page 68: Pièces D'assemblage Du Rail

    PIÈCES DE RECHANGE Pièces d’assemblage du rail N° DE RÉF. PIÈCE DÉSIGNATION 4A1008 Maillon de raccord 41A2780 Support de poulie de chaîne 41A3489 Chariot complet CD1008 Ensemble rail de 8 pieds (2,44 m) CD1010 Ensemble rail de 10 pieds (3,05 m) CD1012 Ensemble rail de 12 pieds (3,66 m) CD1014...

  • Page 69: Pièces D'assemblage Du Moteur

    Pièces d’assemblage du moteur Contact INTERRUPTEUR DE FIN DE (fermeture) COURSE brun Fil gris Pignon menant Contact de fi n de Contact jaune course central (d'ouverture) N° DE N° DE RÉF. PIÈCE DÉSIGNATION RÉF. PIÈCE DÉSIGNATION 41C5069 Nécessaure d’assemblage de 41D4509 Ensemble de rechange moteur et support...
  • Page 70 ACCESSORIES 1702LM Détachement rapide d'extérieur : 371LM Télécommande à 1 touche avec ® SECURITY✚ Nécessaire pour un garage SANS porte d'accès. Permet au propriétaire Comprend l'agrafe de pare-soleil. d'ouvrir la porte de garage manuellement à partir de l'extérieur en déconnectant le chariot. 372LM Télécommande à...

  • Page 71: Remarques

    REMARQUES...

  • Page 72: Garantie

    1-800-528-9131 région. ® GARANTIE LIMITÉE DE UN AN DE LIFTMASTER GARANTIE LIMITÉE À VIE SUR LE MOTEUR The Chamberlain Group, Inc. (le « Vendeur ») garantit au premier acheteur au détail de ce produit, pour la résidence dans laquelle ce produit est originalement installé, que ce produit est exempt de vice de matériaux et/ou de main-d’oeuvre pour une période de un an à...
