Dynacord Power Amplifier DPA 4245 Owner's Manual

Pro matrix system
Hide thumbs Also See for Power Amplifier DPA 4245:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Service Manual
DPA 4245 / DPA 4260 POWER AMPLIFIER
Leistungsmerkmale
•
2x450W Ausgangsleistung DPA 4245
•
2x600W Ausgangsleistung DPA 4260
•
erdfreie 100V/70V/25V Leistungs-Ausgänge ( Isolated Outputs )
•
niederohmige Ausgänge ( Direct Outputs )
•
Bridged Mode schaltbar
•
alle Ausgänge leerlauf- und kurzschlußgeschützt
•
Netzspannung 230V AC 50/60Hz
•
Ferneinschaltung POWER REMOTE
•
Service-Netzschalter
•
GROUND-LIFT Schalter
•
aktive Lüftung mit je 2 temperaturgesteuerten DC-Lüftern
•
elektronisch symmetrische Eingänge
•
Routing Schalter für eingangsseitige Parallelschaltung der Endstufen
•
Eingangs-Pegelsteller
•
Eingebaute Audio Limiter
•
Einschaltgeräuschunterdrückung
•
Schutzschaltungen: DC/HF, Back-EMF, Ausgangs -Überspannungslimiter, Einschaltstrom-
begrenzung, Ausgangs-Spitzenstrombegrenzung
•
LO-Cut Filter 45Hz mit 18dB/oct.
•
SIGNAL- und LIMIT-Anzeige zur Aussteuerungskontrolle
•
Temperatur-Überwachung der Kühlkörper und des Netztransformators mit PROTECT-Funktion
•
Eingangsübertrager für symmetrisch-erdfreie Eingänge nachrüstbar
•
XLR- und Schraubsteck-Eingangsbuchsen
•
19"- Einschubchassis mit 3HE
CH A
CH B
LIMIT
PROTECT
SIGNAL
POWER
BEDIENUNGSANLEITUNG
OWNER'S MANUAL
MODE D'EMPLOI

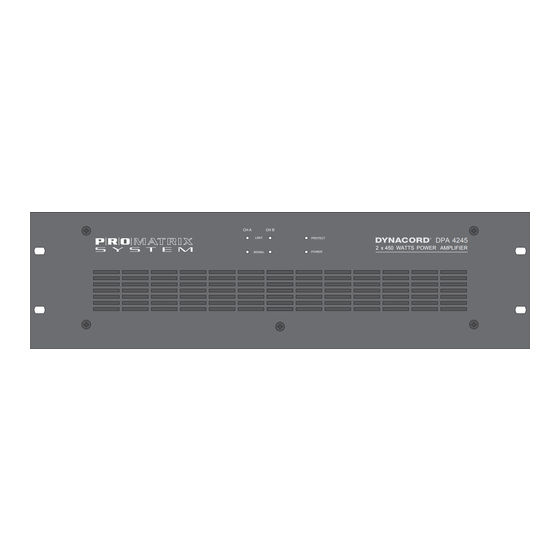

DPA 4245
2 x 450 WATTS POWER AMPLIFIER

Advertisement

loading

Related Manuals for Dynacord Power Amplifier DPA 4245

Summary of Contents for Dynacord Power Amplifier DPA 4245

  • Page 1 DPA 4245 / DPA 4260 POWER AMPLIFIER Leistungsmerkmale • 2x450W Ausgangsleistung DPA 4245 • 2x600W Ausgangsleistung DPA 4260 • erdfreie 100V/70V/25V Leistungs-Ausgänge ( Isolated Outputs ) • niederohmige Ausgänge ( Direct Outputs ) • Bridged Mode schaltbar • alle Ausgänge leerlauf- und kurzschlußgeschützt •...

  • Page 2: Wichtige Servicehinweise

    Lesen Sie diese Hinweise. Heben Sie diese Hinweise auf. Beachten Sie alle Warnungen. Richten Sie sich nach den Anweisungen. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
  • Page 3 Beschreibung ... 3 Insallationshinweise ... 4 Rückseite ... 5 Eingänge ... 5 Ausgänge ... 6 Technische Daten ... 13 Block Diagramm ... 43 Abmessungen ... 44 BESCHREIBUNG Die Endstufen der DPA-Serie sind speziell für den Einsatz im Festinstallationsbereich ausgelegt und gewähren somit den leistungssicheren und zuverlässigen Betrieb von PA-Systemen mit je 2 unabhängigen Lautsprecher- kreisen.
  • Page 4 Flüssigkeit in das Gehäuse gelangen, trennen Sie sofort die Stromquellen vom Gerät ab und lassen das Gerät von einer DYNACORD Servicestelle überprüfen, bevor Sie es weiterverwenden.Zur Reini- gung des Gerätes dürfen keine Sprühmittel verwendet werden, da diese dem Gerät schaden und sich plötzlich entzünden können.
  • Page 5 230V 50-60 Hz 870 WATTS CIRCUIT MAINS FUSE CHASSIS SWITCH T10A/L/250V GROUNDED UNGROUNDED CAUTION: WARNING: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE WITH SAME TYPE AND VALUE FUSE INDICATED. OR ELECTRIC SHOCK, DO NOT EXPOSE THIS ATTENTION: APPLIANCE TO RAIN OR MOISTURE. REMPLACER PAR UN FUSIBLE DE MEME TYPE AVIS: COMME INDIQUE.
  • Page 6 Bild: Schaltbild Input Channel A 0 dB LEVEL INPUT ROUTING DUAL/STEREO PARALLEL/MONO Leistungsausgänge A&B Über eine Leistungs-Schraubsteckverbindung, die im Lieferumfang enthalten ist, werden die Lautspre- cherleitungen mit dem Gerät verbunden. Der 12-polige Stecker kann zur einfachen Montage abgezogen werden. Die Schraubsteckverbindung kann maximal mit einem Leitungsquerschnitt von 2.5 mm2 belegt werden.
  • Page 7 Leistungsausgänge AUDIO TRANSFORMER OUTPUTS Über zwei eingebaute Audio-Ausgangsübertrager wird die Nennausgangsspannung der Endstufe auf die meist verwendeten Spannungen 25V, 70V und 100V für Lautsprechernetze transformiert. Alle Spannun- gen stehen gleichzeitig an den Ausgangsklemmen potentialfrei zur Verfügung. Die beiden Endstufenka- näle können in beliebigen Kombinationen der möglichen Ausgangsspannungen verwendet werden. Ein gemischter Betrieb an einem Endstufenkanal von niederohmigen Lautsprechersystemen und erdfreien Lautsprecherlinien ist möglich.
  • Page 8 Leistungsausgänge Isolated Outputs 25V Der 25V Ausgang dient im wesentlichen zur potentialfreien Ansteuerung von niederohmigen Lautspre- chern ( 4-16 Ohm). Wegen der Leitungsverluste soll die Entfernung zwischen den Lautsprechern und dem Verstärker nicht mehr als 50 m betragen. Es ist darauf zu achten, daß die Gesamtimpedanz des Lautsprechernetzes den Nennlastwiderstand für den 25V-Ausgang nicht unterschreitet.
  • Page 9 Bridged Mode Um die Ausgangsspannung der Endstufe zu verdoppeln, wird die Endstufe in Bridged Mode geschaltet. Die beiden Endstufenblöcke werden dazu im Gegentakt betrieben. Es wird also sozusagen eine Mono- endstufe erzeugt, mit der doppelten Ausgangsspannung und Ausgangsleistung eine Einzelkanals. Da- durch stehen potentialfrei 50V, 140V und 200V sowie ein Direct Output mit verdoppelter Nennausgans- spannung zur Verfügung.
  • Page 10 GROUND-Lift Schalter CIRCUIT Mit dem Ground Lift Schalter können Sie schnell etwaige Brummschleifen CHASSIS SWITCH bekämpfen. Wenn die Endstufe zusammen mit anderen Geräten in einem GROUNDED Einbauschrank betrieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe zusammen mit Geräten betreiben die unter- UNGROUNDED schiedliche Erdungspotentiale aufweisen, sollte der Schalter in Position UN- GROUNDED stehen.
  • Page 11 Schutzschaltungen Die Endstufen der DPA-Serie sind mit umfangreichen Schutzschaltungen ausgestattet: • Einschaltstoßstrombegrenzung • Einschaltverzögerung • Hochfrequenz und Gleichspannungschutzschaltung • Back-EMF-Protection • Audio Limiter • Ausgangs-Spitzenstrombegrenzung • Übertemperatur am Kühlkörper • Übertemperatur am Netztrafo • Ausgangs-Überspannungslimiter Tieffrequente Signale mit hohem Pegel können bei Endstufen ohne Audio-Limiter die eingebauten Ausgangsübertrager in die Sättigung treiben.
  • Page 12 Netzbetrieb und Verlustleistung Für verschiedene Aussteuerungszustände der Endstufe wird die netzseitige Stromaufnahme, sowie die Verlustleistungen der Endstufe angegeben. Alle Werte wurden bei Nennlast am 100V Ausgang und 2- kanaliger Aussteuerung ermittelt. Bei andern Nennausgangsspannungen bzw. im Direct Out Betrieb wei- chen die Werte nur geringfügig ab.
  • Page 13 Technische Daten: DPA 4245, DPA 4260 Leistung der Endstufe bewertet, beide Kanäle ausgesteuert, niederohmige Ausgänge (Direct Outs) an 8 Ohm Last, Leistungsausgänge (Isolated Outs) an bewerteter Last und Spannung, sofern nicht anders angegeben. STEREO-BETRIEB (DUAL MODE) Lastimpedanz Lastimpedanz oder bewertete Ausgangsspannung Lastimpedanz, bewertet nur Leistungsausgänge Maximale Midband Ausgangsleistung...
  • Page 14 Brückenbetrieb Ausgangsdefinition Lastimpedanz oder bewertete Ausgangsspannung Lastimpedanz, bewertet nur Leistungsausgänge Ausgangsleistung, bewertet HD<0.2%, 45Hz ... 20kHz Maximale Ausgangsleistung, gebrückt, THD=1%, 1kHz ALLGEMEINE DATEN Netzversorgung Leistungsaufnahme bei 1/8 der max. Ausgangsspannung Schutzschaltungen Eingangsbuchsen Ausgangsbuchsen Kühlung Prüfnormen Sicherheitsklasse Betriebstemperatur Einbautiefe inkl. Anschlüsse Einbautiefe ohne Anschlüsse Abmessungen (W x H x D) Gewicht (net)
  • Page 15 DPA 4245 / DPA 4260 POWER AMPLIFIER Features • 2 x 450 watts output power capacity DPA 4245 • 2 x 600 watts output power capacity DPA 4260 • floating 100 V / 70 V / 25 V power outputs (isolated outputs) •...

  • Page 16: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with a dry cloth. Do not block any ventilation openings. Install in accordance with the manufactures instructions. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

  • Page 17: Table Of Contents

    Description ... Installation Notes ... Rear View ... Inputs ... Outputs ... Specifications ... Block Diagram ... Dimensions ... DESCRIPTION Especially designed for permanent installations, the DPA-Series power amplifiers offer performance-consistent and reliable operation of PA-systems with 2 individual loudspeaker lines, each. Therefore, DPA-Series power amplifiers are most suitable for company intercom, alarm and background music transmission installations in offices and commercial areas, congregation and sport centers, schools, houses of worship, hotels, hospitals, shopping malls and super markets, cruise ships, and other similar applications.

  • Page 18: Installation Notes

    DYNACORD service center, before further use.Cleaning the appliance should not be performed using chemical solvents or sprays, as this might damage the finish and could even cause hazard fire.

  • Page 19: Inputs

    230V 50-60 Hz 870 WATTS CIRCUIT MAINS FUSE CHASSIS SWITCH T10A/L/250V GROUNDED UNGROUNDED CAUTION: WARNING: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE WITH SAME TYPE AND VALUE FUSE INDICATED. OR ELECTRIC SHOCK, DO NOT EXPOSE THIS ATTENTION: APPLIANCE TO RAIN OR MOISTURE. REMPLACER PAR UN FUSIBLE DE MEME TYPE AVIS: COMME INDIQUE.
  • Page 20 figure: block diagram input channel A 0 dB LEVEL INPUT ROUTING DUAL/STEREO PARALLEL/MONO Power Outputs A&B The loudspeaker cables are connected to the power amplifier through high-performance binding posts – with the necessary screw-plugs being supplied. For connection purposes, it is possible to remove the 12- pole terminal plug.
  • Page 21 Power Outputs – AUDIO TRANSFORMER OUTPUTS The two integrated output transformers convert the power amplifier’s nominal output voltage to the com- monly used loudspeaker line voltage standards – 25 V, 70 V, and 100 V. These voltages are simulta- neously present at the correspondent floating outputs of the binding post strip. The two power amplifier channels can be operated using any possible output voltage combination.
  • Page 22 Power Outputs - Isolated Outputs 25 V The floating 25 V output is mainly used for driving low impedance loudspeaker systems (4 - 16 ohms). Because of the effect of line attenuation, the distance between power amplifier and loudspeaker systems should not exceed 50 meters.
  • Page 23 Bridged Mode Doubling the power amplifier’s output power is accomplished by engaging bridged mode operation, whe- re the two power amplifier output stages are linked for push-pull operation. In other words, a monaural power amplifier is “created” offering double the output voltage and double the output power capacity of a single channel.
  • Page 24 GROUND Lift Switch CIRCUIT The ground lift switch helps is a perfect means for eliminating possible CHASSIS SWITCH ground noise loops. In case the power amplifier is operated together with GROUNDED other equipment inside of a rack shelf system, the switch should be set to its GROUNDED position.
  • Page 25 Protection Circuitry • The DPA-Series power amplifiers are equipped with extensive protection circuitry: • initial current inrush limiter • power-on delay • RF and DC protection • Back-EMF protection • limiters for the audio signals • output peak-current-limiters • thermal overload of the heat sink •...

  • Page 26: Outputs

    Mains Operation And Leakage Power The mains power consumption as well as the leakage power is stated for driving the power amplifier at different levels. All the values were measured at nominal load via the 100 V output with two channels driven.
  • Page 27 Technical Specifications: DPA 4245, DPA 4260 Amplifier at rated conditions, both channels driven, direct outputs with 8W loads, isolated outputs with rated load and voltage, unless otherwise specified. DUAL MODE Output Definition Load impedance or rated output voltage Rated Load Impedance isolated outputs only Maximum Midband Output Power THD=1%, 1kHz...
  • Page 28 BRIDGED MODE Output Definition Load impedance or rated output voltage Rated Load Impedance isolated outputs only Rated Output Power THD<0.2%, 45Hz ... 20kHz Maximum Bridged Output Power THD=1%, 1kHz GENERELLPower Requirements Power Consumption at 1/8 maximum output voltage @ rated load impedance Protections Input Connectors Output Connectors...
  • Page 29 DPA 4245 / DPA 4260 AMPLIFICATEUR DE PUISSANCE Caractéristiques • 2 x 450 Watts de puissance de sortie (DPA 4245) • 2 x 600 Watts de puissance de sortie (DPA 4260) • Sorties 100 Volts / 70 Volts / 25 Volts (isolées) •...
  • Page 30 INSTRUCTIONS DE SÉCURITÉ IMPORTANTES Veuillez lire ces instructions avant d’installer l’appareil. Conservez ces instructions. Respectez tous les avertissements Suivez ces instructions. N’utilisez pas cet appareil près de l’eau. Nettoyez-le uniquement avec un chiffon sec. N’obstruez pas les ouïes de ventilation. Installez-le selon les instructions du fabricant. Ne l’installez pas près d’une source de chaleur telles que des radiateurs, des poêles, une étuve, ou autres appareils (dont les amplificateurs) produisant de la chaleur.

  • Page 31: Block Diagram

    Introduction ... 31 Conseils d’installation ... 32 Entrées INPUT CHANNEL ... 33 Power Outputs ... 34 Caractéristiques ... 41 Block Diagram ... 43 Dimensions ... 44 DESCRIPTION Conçus spécialement pour les installations fixes, les amplificateurs de puissance de la gamme DPA, fiables et performants, pourvus de deux lignes haut-parleurs séparées, permettent d’exploiter sans problème des systè- mes de sonorisation : ils conviennent donc particulièrement à...
  • Page 32 à pénétrer accidentellement dans l’appareil, débranchez-le im- médiatement du secteur et faites-le vérifier par un centre de SAV DYNACORD avant toute nouvelle utilisation.Pour nettoyer l’appareil, n’utilisez pas de solvants chimiques ni de sprays, qui pourraient endommager la finition, voire même provoquer un incendie.
  • Page 33 230V 50-60 Hz 870 WATTS CIRCUIT MAINS FUSE CHASSIS SWITCH T10A/L/250V GROUNDED UNGROUNDED CAUTION: WARNING: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE WITH SAME TYPE AND VALUE FUSE INDICATED. OR ELECTRIC SHOCK, DO NOT EXPOSE THIS ATTENTION: APPLIANCE TO RAIN OR MOISTURE. REMPLACER PAR UN FUSIBLE DE MEME TYPE AVIS: COMME INDIQUE.
  • Page 34 Illustration : synoptique du canal d’entrée A 0 dB LEVEL INPUT ROUTING DUAL/STEREO PARALLEL/MONO Power Outputs A&B Les câbles alimentant les enceintes viennent se connecter à ces bornes hautes performances – le serrage par vis nécessaire étant prévu. Pour effectuer les connexions, vous pouvez démonter la prise 12 contacts. La section maximale du câble est de 2,5 mm2.
  • Page 35 Sorties de puissance – SORTIES AUDIO SUR TRANSFORMATEUR Les deux transformateurs de sortie intégrés convertissent la tension nominale de sortie de l’amplificateur de puissance aux standards de lignes haut-parleurs les plus utilisés – 25 Volts, 70 Volts, et 100 Volts. Ces différentes tensions sont toutes présentes simultanément aux sorties flottantes correspondantes de la barre de connexion.
  • Page 36 Sorties de puissance – Sorties isolées 25 Volts La sortie flottante 25 Volts sert principalement avec des haut-parleurs à basse impédance (4 - 16 ohms). Suite au phénomène de perte en ligne, la distance séparant l’amplificateur de puissance des systèmes de haut-parleurs ne doit pas dépasser 50 mètres.
  • Page 37 Mode Bridgé (en pont) Le mode bridgé (en pont) permet de doubler la puissance de sortie de l’amplificateur – les deux étages de sortie travaillent alors en push-pull. En d’autres termes, ce mode permet de créer un amplificateur de puissance monophonique, offrant une tension de sortie doublée et une puissance de sortie doublée –...
  • Page 38 Commutateur GROUND Lift Ce commutateur est d’une grande utilité pour éliminer les boucles de masse tou- CIRCUIT CHASSIS SWITCH jours possibles. Lorsque l’amplificateur est exploité avec d’autres appareils au GROUNDED sein d’un même rack, ce commutateur doit se trouver en position GROUNDED. Si vous utilisez l’amplificateur avec d’autres appareils reliés à...
  • Page 39 Circuit de protection Les amplificateurs de puissance de la gamme DPA sont équipés de toute une série de circuits de protection : • Limiteur de courant initial de mise sous tension • Délai à l’allumage • Protection contre les interférences RF et les composantes continues •...
  • Page 40 Consommation électrique et Puissance de fuite La consommation électrique et la puissance de fuite sont mesurées pour différentes conditions d’exploitation de l’amplificateur de puissance. Toutes les valeurs ont été mesurées à charge nominale sur les sorties 100 Volts, les deux canaux étant alimentés. Les valeurs indiquées diffèrent peu lorsque l’appareil est exploité...
  • Page 41 Caractéristiques techniques: DPA 4245, DPA 4260 Conditions de mesure : les deux canaux en charge, sorties directes chargées sous 8Ω, sorties directes de tension et de charges indiquées (sauf spécification contraire) MODE DUAL Type de sortie Impédance de charge ou tension de sortie Impédance de charge estimée Sorties isolées seulement Puissance de sortie maxi...

  • Page 42: Dimensions

    MODE BRIDGÉ Type de sortie Impédance de charge ou tension de sortie estimée Impédance de charge estimée Sorties isolées seulement Puissance de sortie estimée THD<0.2%, 45 Hz à 20 kHz Puissance de sortie maxi, mode bridgé THD=1%, 1kHz GENERALITÉS Tension secteur Consommation électrique 1/8è...
  • Page 44 Abmessungen / Dimensions 132,5...
  • Page 48 Bosch Communications Systems Americas–Headquarter Americas Telex Communications, Inc. 12000 Portland Ave South, Burnsville, MN 55337, USA USA–Ph: 1-800-392-3497 Fax: 1-800-955-6831 Canada–Ph: 1-866-505-5551 Fax: 1-866-336-8467 Latin America–Ph: 1-952-887-5532 Fax: 1-952-736-4212 EVI AUDIO GmbH www.eviaudio.de Europe, Africa & Middle-East Headquarter EAME EVI Audio GmbH Hirschberger Ring 45, D-94315, Straubing, Germany Phone: +49 9421 706-0,...
