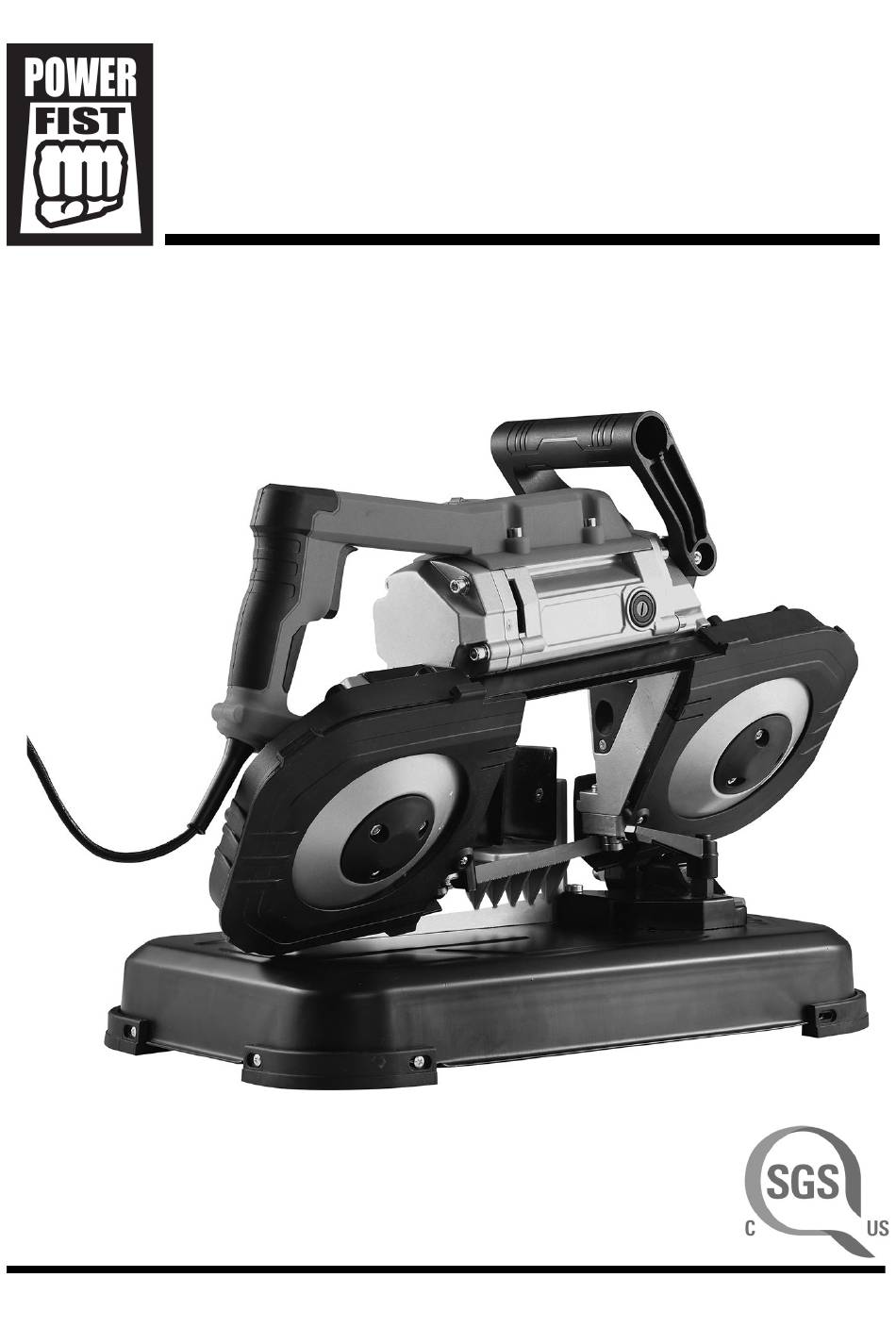

5 in. portable variable-speed metal cutting electric band saw with base
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V4.0
5 In. Portable Variable-Speed
Metal Cutting Electric Band
Saw With Base
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
9287871

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9287871 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 9287871

Summary of Contents for Power Fist 9287871

  • Page 1 V4.0 9287871 5 In. Portable Variable-Speed Metal Cutting Electric Band Saw With Base User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Hazard Definitions

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE INTRODUCTION The bandsaw blade is ideal for cutting wood or bars and pipes made of aluminum, brass, copper and steel. Illuminate the workpiece for accurate cuts with the LED worklight on the tool's housing.

  • Page 3: Personal Safety

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes.

  • Page 4: Specific Safety

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE Support the workpiece or clamp it to a stable platform. Holding the workpiece by hand or against your body may lead to personal injury. Securely hold this hand-held tool using both hands. Using a tool with only one hand can result in a loss of control.
  • Page 5 V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Use the correct mounting hardware. The mounting hardware is designed to hold the bandsaw blade on the tool to allow optimum performance and safety of operation. Mismatched mounting hardware may result in a tool malfunction and cause an injury.
  • Page 6 9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE repair and verify the power tool is operating correctly, before it can be used. Shut the power off and disconnect the bandsaw from the power supply (if possible) before making any adjustments, changing accessories, cleaning, servicing or when storing.
  • Page 7 V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE 12. Make sure any adjustment mechanisms are secure before using the tool 13. Never point the bandsaw towards yourself. It could inflict an injury. 14. Hold the bandsaw by the insulated gripping surfaces when performing an operation where the bandsaw may contact hidden electrical wiring.

  • Page 8: Electrical Safety

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE Always make sure the work surface is free from debris or other foreign objects. Striking debris can cause the bandsaw to jump and damage the bandsaw blade.

  • Page 9: Low Voltage

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE electronically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user. Never remove the grounding prong or modify the plug in any way, as this will render the tool unsafe.

  • Page 10: Vibration Precautions

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE The tool may overheat, possibly starting a fire. Test the tool by plugging it directly to the power supply. If it powers on, change the extension cord with the correct rating and as short as needed.
  • Page 11 V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE IDENTIFICATION KEY Tension lever Front handle C. Carbon brush Motor LED work light LED switch G. Speed control dial H. Trigger Trigger release button Handle FIGURE 1.  Band saw blade guard, left...

  • Page 12: Assembly And Installation

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE ASSEMBLY & INSTALLATION INSTALLING SUPPORT ARM Position the base with the clamp on the right side and the support arm's plate on the left. Turn the support arm's plate until each side of the bolt hole is easily accessible.

  • Page 13: Extension Cord

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Select a blade that will allow at least two teeth to engage the material. Harder materials require finer blade teeth, while thicker or coarse materials require coarser blade teeth.

  • Page 14: Preparing Before Use

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE OPERATIONS HAND-HELD OR STATIONARY The bandsaw is detachable from the base for use as a hand-held tool. Unplug the power cord. Loosen the three hex bolts holding the bandsaw to the support arm.

  • Page 15: Lubricating The Blade

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Clamp or otherwise secure the workpiece in position. • Hold rods, tubes or cylindrical workpieces with a clamping systems that will prevent it from rolling. 10. Support a workpiece that is wider or longer than the work table with table extensions or sawhorses.
  • Page 16 9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE START AND STOP SAW WARNING! Never use liquid coolant with your band saw. Liquid coolants increase the risk of electric shock. It may also damage the blade guide bearing or the rubber on the pulleys.
  • Page 17 V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Ensure that a minimum of two saw blade teeth will remain in the material during the cut to keep the blade straight and prevent kickback. Adjust the blade speed by turning the speed dial.

  • Page 18: Care And Maintenance

    9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE Clamp the workpiece into place. Unlock the clamp lever and pull the moving clamp jaw back. Insert the workpiece and push the clamp jaw up against the workpiece. Close the locking lever to tighten and lock the clamp onto the workpiece.
  • Page 19 V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the tool.
  • Page 20 9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE IMPORTANT! New carbon brushes tend to spark when first used until they wear and conform to the motor's armature. LUBRICATION CAUTION! Wear gloves when handling the bandsaw blade to prevent the sharp teeth from cutting into your hands.

  • Page 21: Power Tool

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. POWER TOOL Problem(s) Possible Cause(s) Suggested Solution(s) The bandsaw will Supplied power is interrupted.
  • Page 22 9287871 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING V4.0 ELECTRIC BAND SAW WITH BASE Problem(s) Possible Cause(s) Suggested Solution(s) Performance The bandsaw blade is dull or Keep the bandsaw blade sharp. decreases over damaged. Replace as needed. time. Carbon brushes worn or Clean the commutator and damaged.

  • Page 23: Specifications

    V4.0 5 IN. PORTABLE VARIABLE-SPEED METAL CUTTING 9287871 ELECTRIC BAND SAW WITH BASE SPECIFICATIONS 44-7/8 x 1/2 x 1/32 in. (44.92 x 0.51 x Blade Size (L x W x D) 0.031 in.) Blade Speed (Steps from 1 to 6 on the dial) 138 to 472.5 ft/min.
  • Page 24 This page is intentionally left blank.
  • Page 25 V 4,0 9287871 Scie à ruban électrique portative à vitesse variable pour le métal de 5 po avec base Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 26: Aire De Travail

    9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE INTRODUCTION La lame de scie à ruban est idéale pour couper du bois ou des barres ou des tuyaux en aluminium, en laiton, en cuivre ou en acier.

  • Page 27: Sécurité Personnelle

    V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à proximité de l’aire de travail.
  • Page 28 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures corporelles ou le bris de l’outil.
  • Page 29 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE N’utilisez pas l’outil si des pièces présentent des dommages ou sont déplacées. Réparez ou remplacez les pièces. usée uniquement une lame de scie à ruban qui ont été...
  • Page 30 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Placez l'outil sur la partie plus grande d'une pièce à travailler soutenue afin d'effectuer une coupe. Coupez et enlevez la petite partie de la partie plus grande. Appuyez la petite partie, au besoin, pour l'empêcher de gripper lorsque la coupe est presque terminée.
  • Page 31 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Ne forcez jamais l’outil. Une pression excessive peut dommages à l’outil ou à la pièce à travailler, ainsi que des blessures corporelles graves.
  • Page 32 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE ainsi des blessures à l’utilisateur et aux personnes qui se trouvent dans l’aire de travail. 12. Assurez-vous que tous les mécanismes de réglage sont bien fixés avant d’utiliser l’outil.
  • Page 33 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Utilisez des brides ou un étau pour retenir les petites pièces à travailler. Faites particulièrement attention lors du travail dans les coins, avec des bords coupants ou des matériaux flexibles.
  • Page 34 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Ne débranchez pas le cordon d’alimentation au lieu d’utiliser la gâchette. Ceci permet d’éviter une mise en marche involontaire lorsque vous branchez le cordon d’alimentation dans la source d’énergie.

  • Page 35: Tension Basse

    V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Pour réduire le risque de décharge électrique, assurez-vous que toutes les connexions sont sèches et qu’elles n’entrent pas en contact avec le sol. Ne touchez pas la fiche ou le câble avec les mains mouillées.
  • Page 36 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des dommages corporels temporaires ou permanents.
  • Page 37 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE GUIDE D’IDENTIFICATION Levier de tension Poignée avant C. Balai de carbone Moteur Lampe de travail à DEL Interrupteur à DEL G. Molette de réglage de vitesse H.

  • Page 38: Assemblage Et Installation

    9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE AB. Levier de serrage AC. Bouton de verrouillage de sécurité AD. Levier de verrouillage de l’étau ASSEMBLAGE ET INSTALLATION INSTALLATION DU BRAS DE SUPPORT Positionnez la base de manière à...

  • Page 39: Installation De La Lame

    V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE INSTALLATION DE LA LAME AVERTISSEMENT ! N’utilisez pas une lame de scie à ruban fixe sur la scie à ruban portative. La lame de scie à ruban fixe présente une épaisseur différente et ne peut s’insérer dans les...

  • Page 40: Cordon Prolongateur

    9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE 10. Serrez le levier de tension pour fixer la lame solidement en place. 11. Réinstallez les protège-lames. CORDON PROLONGATEUR On recommande fortement de ne pas utiliser un câble de rallonge en raison de la chute de tension qu'il entraînera.
  • Page 41 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Avant l’utilisation de la scie à ruban, tournez la lame à la main pour vous assurer qu’elle tourne librement et de façon régulière.

  • Page 42: Lubrification De La Lame

    9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Tournez le levier de verrouillage de l’onglet dans le sens antihoraire pour déverrouiller l’onglet. Tournez la scie à ruban vers la droite jusqu’à ce que le pointeur d’onglet s’aligne avec l’angle désiré...
  • Page 43 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE AVIS ! Ne modifiez pas la vitesse de la scie pendant qu’elle coupe. Enlevez la scie du matériau avant d’ajuster la vitesse pour ne pas endommager l’outil.
  • Page 44 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Assurez-vous qu’au moins deux dents de la lame de scie demeurent dans le matériau lors de la coupe afin de garder la lame droite et de prévenir un effet de rebond.

  • Page 45: Soin Et Entretien

    V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE SCIE À RUBAN – FIXE Augmentez la tension de la lame de scie. Serrez la pièce à travailler en place. Dégagez le levier de serrage et faites reculer la mâchoire d’étau mobile.
  • Page 46 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Inspectez les composants de l’outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Utilisez uniquement des pièces de rechange identiques lors de l’entretien.
  • Page 47 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Remplacez les deux balais de carbone si l’un d’eux est usé de plus de la moitié. Au moment d’installer les balais de carbone, assurez-vous que la partie de carbone des balais vient en contact avec l’induit de...

  • Page 48: Mise Au Rebut

    9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Nettoyez l’outil avec un savon doux et un chiffon humide seulement. Essuyez l’outil avec un chiffon propre et soufflez périodiquement de l’air comprimé sur l’ensemble de l’outil. Si vous ne disposez pas d’air comprimé, servez-vous d’une brosse pour enlever la...
  • Page 49 V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE OUTIL ÉLECTRIQUE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La scie à ruban L’alimentation fournie est Vérifiez si la source ne démarre pas. interrompue.
  • Page 50 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le rendement La lame de scie à ruban est Gardez la lame de scie à ruban diminue au fil du émoussée ou endommagée.

  • Page 51: Spécifications

    V4.0 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE 9287871 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Surchauffe Utilisation de l’appareil à une Laissez l’appareil fonctionner à vitesse excessive. son propre rythme. La lame de scie à ruban est Gardez la lame de scie à...
  • Page 52 9287871 SCIE À RUBAN ÉLECTRIQUE PORTATIVE À VITESSE V4.0 VARIABLE POUR LE MÉTAL DE 5 PO AVEC BASE Poids 30 lb (13,6 kg) Dimensions (Longueur à Largeur à Hauteur) 21 1/4 x 11 13/16 x 14 3/16 po www.princessauto.com / 1-800-665-8685...
