Summary of Contents for Power Fist 9283102

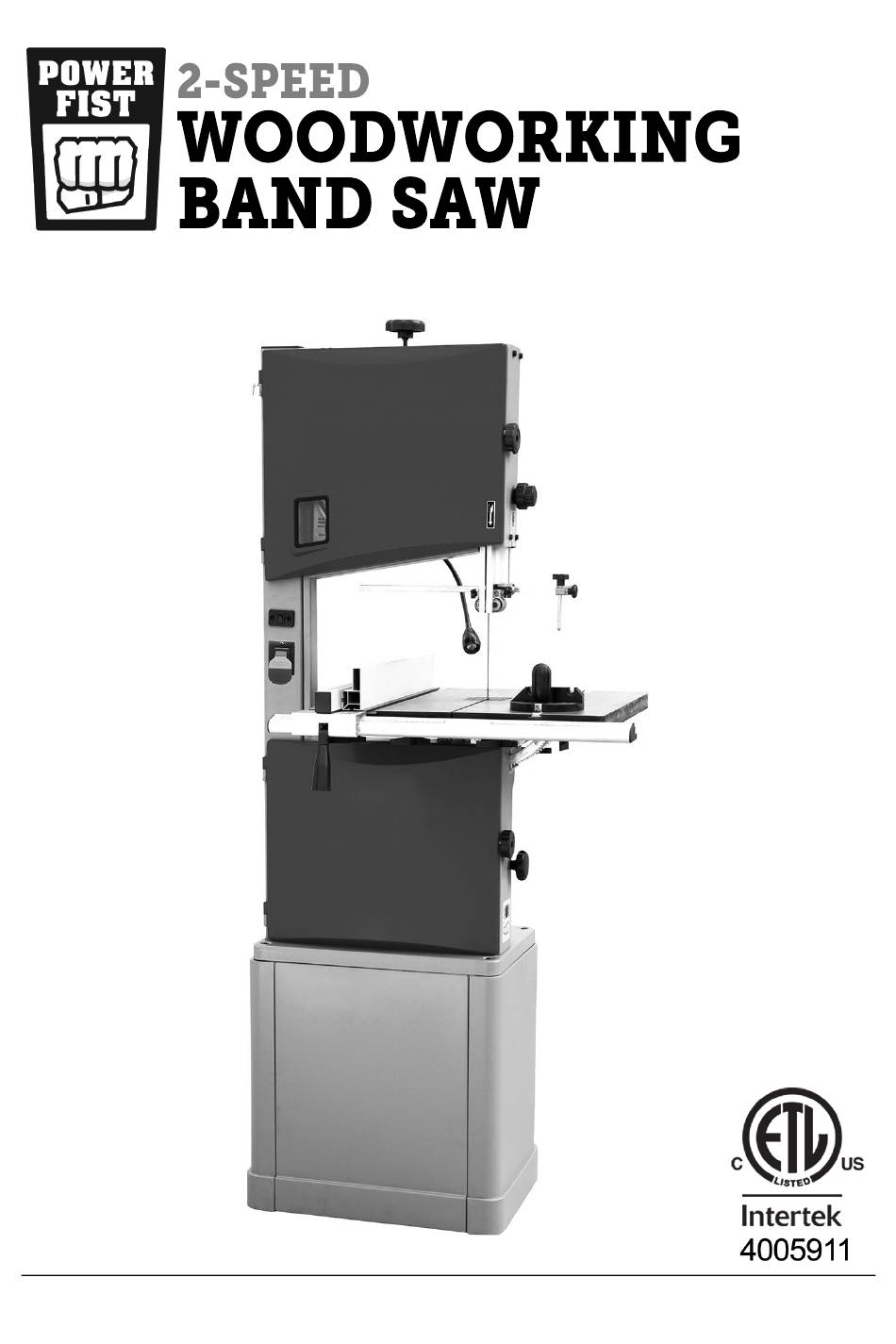

  • Page 1 V1.0 9283102 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Table Of Contents

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 Table Of Contents Introduction ................... 3 Safety .

  • Page 3: Introduction

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 INTRODUCTION The band saw is ideal for cutting curves or straight lines into a wood workpiece. The fence may be set to either side of the guide rail and switched from a regular to low height profile for thin workpieces. The work table tilts for bevel cuts and comes with a mitre guide.

  • Page 4: Personal Safety

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes.

  • Page 5: Specific Safety

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Securely hold this hand-held tool using both hands. Using a tool with only one hand can result in a loss of control. SPECIFIC SAFETY DANGER! When the tool is in operation, keep hands away from the band saw blade and the area it is being applied to.

  • Page 6: Power Tool Precautions

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 Always handle the band saw blade with care when mounting or removing 10. Never confine the part of the workpiece being cut away by holding, clamping or using length stops against it. That part of the workpiece could become wedged against the blade and be thrown violently.
  • Page 7 V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Stop immediately if there is any abnormal vibration or wobbling. Check the tool to determine the cause. Never touch the band saw blade or the workpiece during or immediately after use. They may be hot and could inflict a burn injury.

  • Page 8: Electrical Safety

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 ELECTRICAL SAFETY WARNING! Do not touch or handle a live tool with any part of your body that is wet or damp. Wet skin reduces resistance to electrical current, increasing the danger of a serious or fatal shock.

  • Page 9: Low Voltage

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Use in conjunction with a Ground Fault Circuit Interrupter (GFCI). It is recommended that the GFCI should have a rated residual current of 30 mA or less. Do not operate this tool if the power cord is frayed, damaged or poorly spliced, as an electric shock may occur, resulting in personal injury or property damage.

  • Page 10: Identification Key

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 IDENTIFICATION KEY Band saw Table with insert Guide rail Rip fence Knob (4) Hook Mitre gauge Accessory tool holder Push stick Front and rear panels Foot (4) Leg, left Leg, right FIGURE 1.  Sliding bar...

  • Page 11: Assembly & Installation

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 ASSEMBLY & INSTALLATION SAW BASE ASSEMBLY Place a washer on each of 12 cap screws and set aside within reach. Place the upright left leg and rear panel on the floor and align the bolt holes. The legs and panels face outwards, so the bolt connections are not visible.

  • Page 12: Guide Rail And Fence

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 TABLE ASSEMBLY Set the angle guide bracket to zero. It's located at the back of the band saw. Remove the table insert from the table and set aside. Standing behind the band saw, hold the table with the blade slot facing the front and the mitre guide slot on your left.

  • Page 13: Install The Band Saw Blade

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Move the fence until it touches the band saw blade. Loosen the four rail knobs, then adjust the fence position so it touches the table and the band saw blade. Tighten each knob carefully, to avoid jostling the fence, until all four are tight.

  • Page 14: Dust Collection System

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 Tighten the knob to secure the square tube. DUST COLLECTION SYSTEM WARNING! Wear proper personal protective equipment to avoid inhaling airborne dust particles while using the band saw. The sawdust port directs the accumulated sawdust from the tool into a dust collection system.
  • Page 15 V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Clean the work light of any debris with a damp cloth. Do not use any solvents. Plug in the power cord to the proper electrical outlet. Check for foreign materials like staples or nails lodged in the workpiece and remove them.

  • Page 16: Changing The Band Saw Blade

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 Pull the quick release lever down to introduce FIGURE 1.  slack into the bandsaw blade or upward to tighten Turn the tension knob clockwise to move the band saw's top wheel up or down in small increments.
  • Page 17 V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Loosen all four guide rail locking knobs, then remove the guide rail. Set aside. Pull the quick release lever to release the tension on the band saw blade. Open the upper and lower cabinet doors.
  • Page 18 9283102 2-SPEED WOODWORKING BAND SAW V1.0 Adjust the blade guide height for every new workpiece. The side bearings reduce blade vibration by restricting the amount of side-to- side movement. The thrust bearing at the back of the blade prevents it from deflecting too much under pressure during a cut.
  • Page 19 V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Loosen the thrust bearing knob (Fig. X-4) and move the thrust bearing to within 0.5 mm of the rear of the blade or less. Tighten the knob to secure the thrust bearing. 10. Push against the front of the blade. It should barely move backwards.
  • Page 20 9283102 2-SPEED WOODWORKING BAND SAW V1.0 SWITCHING SIDES Undo the wing nuts and remove them from the T-bolts. Slide the fence off of the T-bolts. Pull out each T-bolt and insert it into the rail guide bolt holes on the opposite side.

  • Page 21: Using The Mitre Gauge

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Turn the lever clockwise to secure the table in FIGURE 1.  place. USING THE MITRE GAUGE The mitre gauge is placed into the work table’ s slot, allowing a workpiece to move against the band saw blade, while maintaining a constant angle. The mitre gauge can be set 60º...

  • Page 22: Push Stick

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 Bend the work light to illuminate the point where the blade will contact the workpiece. Press the light switch above the safety toggle switch to turn the light on. Make the cut. FIGURE 19.

  • Page 23: Circular Cuts

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Tighten the saw blade tension. Place the workpiece on the table. Adjust the upper guide until it's about 1/4 in. above the highest point of the workpiece. Take a stance that is comfortable and will allow you to maintain your footing without leaning over too far throughout the cut.
  • Page 24 9283102 2-SPEED WOODWORKING BAND SAW V1.0 wish to make a few relief cuts to allow the scrap pieces to separate from the workpiece during a cut. You can also round corners on a square piece of wood or create an arch by cutting out the interior and then making a straight cut across the remaining ring.

  • Page 25: Care & Maintenance

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 13. Loosen the sliding bar's knob and remove the bar for storage. CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.

  • Page 26: Cleaning

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 is necessary is to disconnect the machine from the power source and wipe the wax from the pulleys. CLEANING Keep the tool handles or gripping surfaces clean and dry. Only clean the tool with mild soap and a damp cloth.

  • Page 27: Power Tool

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 POWER TOOL Problem(s) Possible Cause(s) Suggested Solution(s) The band saw Supplied power is interrupted. Check that power supply is will not start. still available. Motor components are short- circuiting or are defective. Have a qualified technician service the tool.
  • Page 28 9283102 2-SPEED WOODWORKING BAND SAW V1.0 Problem(s) Possible Cause(s) Suggested Solution(s) Cuts are The band saw blade is dull or Replace the band saw blade. unsatisfactory. damaged.. Choose a band saw blade that The band saw blade is not is designed for the material or suitable for the material or type of cut.

  • Page 29: Parts Breakdown

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 PARTS BREAKDOWN Page 29 www.princessauto.com / 1-800-665-8685...

  • Page 30: Parts List

    9283102 2-SPEED WOODWORKING BAND SAW V1.0 PARTS LIST DESCRIPTION Ball bearing Socket head screw Retaining ring Flat washer Upper wheel Blade tension knob Retaining ring Screw Tyre Bushing Blade Retaining ring Upper cover Frame cap Viewing window Frame Window case...
  • Page 31 V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Flat washer Support block Bushing Connecting shaft Flat washer Set screw Brush Thread forming screw Carriage blot Retaining ring Hex nut Bearing Spindle pulley Shaft Socket head screw Knob Set screw Flat washer Socket head screw...
  • Page 32 9283102 2-SPEED WOODWORKING BAND SAW V1.0 Socket head screw Lock nut Set screw Pan head screw Socket head screw Flat washer Connecting shaft Pointer Lock handle Dust port cover Flat washer Dust port Carriage blot Pan head screw Flat washer...

  • Page 33: Specifications

    V1.0 2-SPEED WOODWORKING BAND SAW 9283102 Thread forming screw Socket head screw Spring plate Pan head screw Flat washer Lock block Cord clamp Lock handle Socket head screw Shaft Hex nut Guide rail cap LED Light Guide rail Tool storage...
  • Page 34 9283102 2-SPEED WOODWORKING BAND SAW V1.0 Page 34 www.princessauto.com / 1-800-665-8685...
  • Page 35 V1,0 9283102 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 36 9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Table Des Matières Introduction ................... 3 Sécurité...

  • Page 37: Introduction

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 INTRODUCTION La scie à ruban est idéale pour couper des lignes courbées ou droites dans une du bois pièce à travailler. Le guide peut être réglé d’un côté ou l’autre du rail de guidage et modifié...

  • Page 38: Sécurité Personnelle

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Évitez d’installer ou d’utiliser des outils électriques en présence de gaz, de poussière ou de liquides inflammables. Ne laissez personne se tenir à côté de la scie à ruban. Une lame de scie à...

  • Page 39: Sécurité Spécifique

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Évitez de porter des vêtements ou des bijoux pouvant s’emmêler dans les pièces mobiles d’un outil. Gardez les cheveux longs couverts ou attachés. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir.

  • Page 40: Précautions Relatives Aux Outils Électriques

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 de scie, provoquant ainsi un grippage ou un effet de rebond. Assurez- vous que l'arête de la lame de scie reste effilée et propre. Utilisez uniquement une lame de scie à ruban qui excède la vitesse nominale (consultez Spécifications).
  • Page 41 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 l’outil électrique et vérifier s’il fonctionne correctement avant que vous ne puissiez l’utiliser. Coupez le courant et débranchez la scie à ruban de la source d’alimentation (si possible) avant d’effectuer des réglages quelconques, de changer d’accessoire, de le nettoyer, de l’entretenir ou de le ranger.

  • Page 42: Sécurité En Électricité

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Assurez-vous que tous les mécanismes de réglage sont bien fixés avant d’utiliser l’outil. 12. Nettoyez souvent les bouches d’air de la scie à ruban. Le ventilateur du moteur aspire de la poussière et d’autres particules dans l’outil. Une accumulation excessive de particules de bois, de plastique ou de métal...
  • Page 43 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 AVERTISSEMENT! Pour réduire les risques de décharge électrique, assurez-vous que la fiche est branchée dans une prise de courant correctement mise à la terre. Ne modifiez aucune partie de l’outil ou des accessoires. Toutes les pièces et tous les accessoires sont conçus avec des dispositifs de sécurité...

  • Page 44: Tension Basse

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Utilisez avec un disjoncteur différentiel de fuite à la terre (DDFT). Il est recommandé que le DDFT possède un courant résiduel nominal de 30 mA ou moins. N’utilisez pas cet outil si le cordon d’alimentation est effilé, endommagé...

  • Page 45: Déballage

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 DÉBALLAGE AVERTISSEMENT! Ne faites pas fonctionner l’outil s’il manque des pièces. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures corporelles.

  • Page 46: Assemblage Et Installation

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 ASSEMBLAGE ET INSTALLATION ENSEMBLE DE BASE DE LA SCIE Positionnez une rondelle sur chacune des 12 vis d’assemblage et mettez-les de côté à portée de main. Positionnez la patte gauche en position verticale et le panneau arrière sur le plancher...

  • Page 47: Assemblage De La Table

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 ASSEMBLAGE DE LA TABLE Réglez la patte de fixation du guide d’angle à zéro. Elle se trouve à l’arrière de la scie à ruban. Enlevez la plaque amovible de la table et mettez-la de côté.

  • Page 48: Installation De La Lame De Scie À Ruban

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Déplacez le guide jusqu’à ce qu’il touche à la lame de scie à ruban. Desserrez les quatre boutons de rail, puis réglez la position du guide de manière à ce qu’il touche la table et la lame de scie à...

  • Page 49: Assemblage De La Goupille Centrale

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 ASSEMBLAGE DE LA GOUPILLE CENTRALE Tournez le bouton sur le support coulissant dans le sens antihoraire jusqu’à ce que la vis ne pénètre plus dans l’ouverture du support. Glissez la goupille centrale dans le support, puis serrez le bouton pour fixer la goupille.

  • Page 50: Utilisations

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 nécessaire, le fil de calibre 12 est le plus petit qu'on permet d'utiliser. La longueur maximale du cordon de rallonge ne devrait pas dépasser 25 pi. UTILISATIONS PRÉPARATION AVANT L’UTILISATION Veillez à ce que le cordon d’alimentation de la scie à ruban soit débranché...
  • Page 51 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Pour passer de l’engrenage haut à l’engrenage bas, déplacez la courroie d’entraînement de la grande poulie à la petite poulie du moteur et de la roue à broche large de la scie à ruban vers la roue à...
  • Page 52 9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Une fois la bonne tension obtenue, vérifiez la flèche de tension à l’intérieur de l’armoire supérieure. La flèche pointera vers la mesure correspondant à la largeur de la lame de scie à...
  • Page 53 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Ouvrez les portes des armoires supérieure et inférieure. Tournez le bouton de tension de la lame dans le sens antihoraire pour relâcher la lame de scie à ruban. Tirez sur la lame de scie à ruban pour la détacher de la roue supérieure, puis de la roue inférieure.
  • Page 54 9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 de dévier trop lorsqu’elle est sous pression durant une coupe. Tous les roulements doivent être correctement configurés pour garantir une lame droite durant une coupe. Press the toggle switch to the OFF position pour arrêter la lame de scie...
  • Page 55 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 • Un autre façon de prendre la mesure entre le roulement et la lame consiste à utiliser deux feuilles de papier bond 20 lb. Desserrez le bouton du roulement (fig. 14-4) et déplacez la bague de butée en deçà...

  • Page 56: Installation De La Table Pour Une Coupe Inclinée

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Vous pouvez choisir d’utiliser le guide régulier pour la plupart des travaux de coupe. Il se peut que vous préfériez installer le guide bas en coupant des matériaux minces. CHANGER DE CÔTÉ...

  • Page 57: Utilisation Du Guide Inclinable

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Tournez le levier (fig. 5-3) à l’arrière de la table dans le sens antihoraire pour le desserrer. Saisissez la table et inclinez-la en l’éloignant de la colonne de la scie à ruban.

  • Page 58: Lampe De Travail

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 LAMPE DE TRAVAIL AVERTISSEMENT! Ne repositionnez pas la lampe de travail pendant que la scie à ruban est en marche. Vous pourriez subir une amputation ou une lacération si vous touchez à la lame de scie à ruban. Coupez le courant et attendez que la lame de scie à...

  • Page 59: Utilisation De La Scie À Ruban

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 UTILISATION DE LA SCIE À RUBAN IMPORTANT! En cas d’urgence, déplacez l’interrupteur à bascule de sécurité à la position OFF (arrêt) pour arrêter la scie à ruban. AVIS ! Si la scie à ruban devient complètement bloquée ou coincée dans la pièce à...

  • Page 60: Coupes Circulaires

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Des marques de brûlure sur la pièce à travailler indiquent que vous la poussez trop vite sur la lame. Ralentissez le rythme lorsque vous alimentez le bois sur la lame ou réduisez la vitesse de la lame.

  • Page 61: Soin Et Entretien

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Positionnez le bord de coupe contre la lame, alignez-le à l’endroit où le cercle dessiné touche le bord. Desserrez le bouton arrière retenant la barre coulissante carrée. Repositionnez la goupille centrale au-dessus du point central.

  • Page 62: Lubrification

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Enlevez régulièrement toute saleté, poussière ou débris des évents pour empêcher l’outil de surchauffer. Veillez à ce que les étiquettes et plaques d’identification demeurent intactes sur l’outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd.

  • Page 63: Mise Au Rebut

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 servez-vous d’une brosse pour enlever la poussière sur l’ensemble de l’outil. N’employez pas de produits chimiques forts ou de solvants pour nettoyer l’outil. Les produits chimiques risqueraient d’endommager sérieusement le boîtier.

  • Page 64: Outil Électrique

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 OUTIL ÉLECTRIQUE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La scie à ruban L’alimentation fournie est Vérifiez si la source ne démarre pas. interrompue. d’alimentation est toujours disponible. Les composants du moteur sont en court-circuit ou ils sont Demandez à...
  • Page 65 V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Une quantité Le moteur est court-circuité. Débranchez immédiatement énorme l’outil de sa source d’étincelles à d’alimentation. Faites examiner l’intérieur du l’outil par un technicien carter du qualifié.
  • Page 66 9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1.0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Bruit de La lame de scie à ruban est fissurée Remplacez la lame de scie à ruban. cliquetis et frappe les guides. entendu pendant que la scie à...

  • Page 67: Répartition Des Pièces

    V1.0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 RÉPARTITION DES PIÈCES Page 33 www.princessauto.com / 1-800-665-8685...

  • Page 68: Liste Des Pièces

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1,0 LISTE DES PIÈCES Bloc de biseau DESCRIPTION QTÉ Vis à tête creuse Arbre Rondelle plate Roulement à billes Bouton de tension de la Anneau de retenue lame Roue supérieure Anneau de retenue...
  • Page 69 V1,0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Vis à tête cylindrique Bouton de verrouillage Écrou Crémaillère Rondelle plate Couvercle coulissant Douille Boulon barillet Rondelle plate Bloc de support Balai Arbre de raccordement #N/A Vis de pression Écrou hexagonal...
  • Page 70 9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1,0 Arbre Bouton de verrouillage Écrou hexagonal Plaque amovible Boulon à tête Table hexagonale Boulon à tête Rondelle plate hexagonale Plaque de guidage Rondelle plate angulaire Vis à tête creuse Base de biseautage de...
  • Page 71 V1,0 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE 9283102 Support de guide Panneau de connexion Plaque de guidage Rondelle plate #N/A Vis à tête creuse Guide Patte de droite Boulon barillet Pied A Plaque d'écartement Pied B Écrou Vis à tête creuse Base coulissante Écrou...

  • Page 72: Spécifications

    9283102 SCIE À RUBAN À 2 VITESSES POUR MENUISERIE V1,0 SPÉCIFICATIONS Taille de lame (long. x larg.) 100 5/8 x 1/8 - 1 po Vitesse de la lame Basse 1 476 tr/min Élevée 3 280 tr/min Angle de coupe 0 à 45º...
