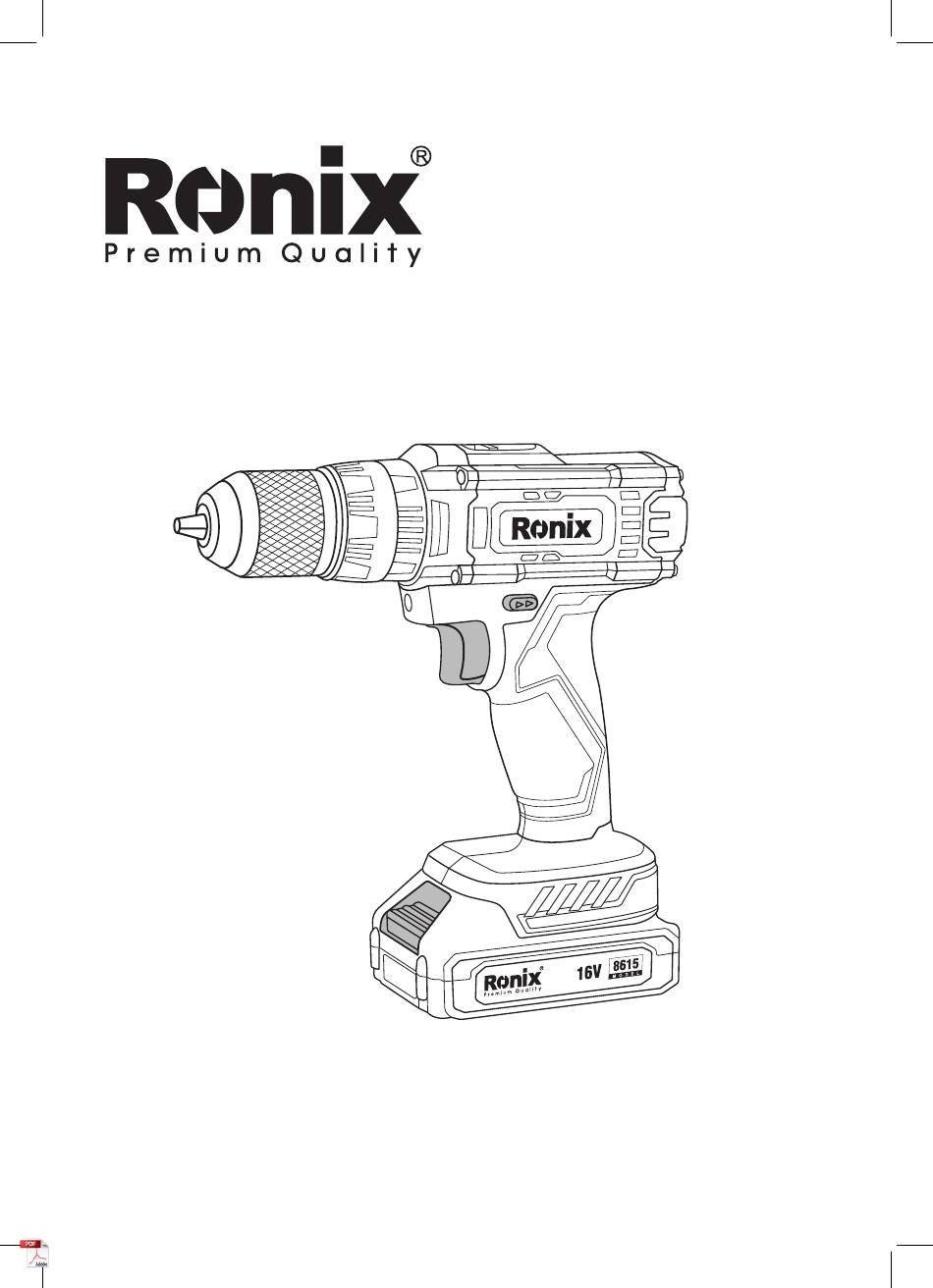

- Page 1 AKKU - SCHLAGBOHRSCHRAUBER 8615 www.ronixtools.com...
- Page 3 TECHNISCHE SPEZIFIKATIONEN Modell 8615 Batterie Chemie Lithium-ion Bohrfutter typ Keyless Bohrfutter Größe 10mm Batterie voltzahl DC 16V Batterie Kapazität 1.5Ah 0-400U/min Leerlaufgeschwindigkeit 0-1500U/min maximales Drehmoment 32N.m Maximale Kapazität in Holz 25mm Maximale Kapazität in Stahl 10mm Maximale Kapazität in Mauerwerk...
- Page 4 WERKZEUGTEILE Einstellbare Drehmomentkupplung Hoch_tief Geschwindigkeitsknopf Bohrfutter ohne Schlüssel Arbeitslicht Vorwärts-/Rückwärtsschalter Auslöser Schalter Akku ALLGEMEINE SICHERHEITSHINWEISE WARNUNG! - Lesen Sie alle Sicherheitswarnungen und Anweisungen. Das Nichtbeachten der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf. - Der Begriff “Elektrowerkzeug”...
- Page 5 ARBEITSBEREICH a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung und dunkle Bereiche laden zu Unfällen ein. b) Betreiben Sie keine Elektrowerkzeuge in explosiven Atmosphären, wie in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Page 6 unvermeidlich ist, verwenden Sie einen Schutzschalter für Kurzschlüsse (GFCI) geschützten Stromanschluss. Die Verwendung eines GFCI Schutzes verringert das Risiko eines elektrischen Schlags. PERSÖNLICHE SICHERHEIT a) Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie den gesunden Menschenverstand. Ein Moment der Unachtsamkeit beim Bedienen von Elektrowerkzeugen kann zu persönlichen Verletzungen führen.
- Page 7 GEBRAUCH UND PFLEGE VON ELEKTROWERKZEUGEN a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Geschwindigkeit, für die es konzipiert wurde. b) Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet.
- Page 8 BATTERIEWERKZEUGE VERWENDUNG UND PFLEGE - Nur mit dem Ladegerät verwenden, das vom Hersteller empfohlen wird. Ein Ladegerät, das für eine Art Batteriepack geeignet ist, kann bei Verwendung mit einer anderen Batteriepackart ein Brandrisiko darstellen. - Verwenden Sie Werkzeuge nur mit den speziell dafür vorgesehenen Batteriepacks.
- Page 9 - Wenn die Betriebszeit übermäßig kurz geworden ist, stellen Sie den Betrieb sofort ein. Es kann zu einer Überhitzung, möglichen Verbrennungen und sogar zu einer Explosion kommen. Wenn Elektrolyt in Ihre Augen gelangt, spülen Sie sie sofort mit klarem Wasser aus und suchen Sie sofort einen Arzt auf.
- Page 10 SICHERHEITSHINWEISE FÜR AKKUBOHRSCHRAUBER / SCHRAUBENDREHER WARNUNG! - Halten Sie das Elektrowerkzeug an den isolierten Griffen fest, wenn Sie eine Operation durchführen, bei der das Befestigungselement verborgene Verkabelungen oder das eigene Kabel berühren kann. Befestigungselemente, die einen „lebendigen“ Draht berühren, können die freiliegenden Metallteile des Elektrowerkzeugs unter Spannung setzen und dem Bediener einen elektrischen Schlag versetzen.
- Page 11 WARTUNG HINWEIS: - Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet ist und der Akkupack entfernt wurde, bevor Sie versuchen, eine Inspektion oder Wartung durchzuführen. - Verwenden Sie niemals Benzin, Benzol, Verdünner, Alkohol oder Ähnliches. Verfärbungen, Verformungen oder Risse können die Folge sein.
- Page 12 CORDLESS IMPACT DRIVER DRILL 8615...
- Page 13 TECHNICAL SPECIFICATIONS Model 8615 Battery Chemistry Lithium-ion Chuck Type Keyless Chuck Size 10mm Battery Voltage DC 16V Battery Capacity 1.5Ah 0-400RPM No-load RPM 0-1500RPM Max Torque 32N.m Max Capacity in Wood 25mm Max Capacity in Steel 10mm Max Capacity in Masonry...
- Page 14 PART LIST Adjustable torque clutch Hi-Low speed button Keyless Chuck Forward/reverse Work Light Switch Power Trigger Battery GENERAL POWER TOOL SAFETY RULES WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.
- Page 15 - Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. - Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
- Page 16 hat, or hearing protection used for appropriate conditions will reduce personal injuries. - Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energizing power tools that have the switch on invites accidents.
- Page 17 power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. - Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. - Use the power tool, accessories and tool bits etc.
- Page 18 IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CARTRIDGE - Before using battery cartridge, read all instructions and cautionary markings on battery charger, battery, and product using battery. - Do not disassemble battery cartridge. - If operating time has become excessively shorter, stop operating immediately.
- Page 19 - Charge the battery cartridge with room temperature at 10°C - 40°C. - Let a hot battery cartridge cool down before charging it. CORDLESS DRILL / SCREW DRIVER SAFETY WARNING! - Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring or its own cord.
- Page 20 Work Light NOTE: Use a dry cloth to wipe the dirt off the lens of lamp. Be careful not to scratch the lens of lamp, or it may lower the illumination. REVERSING SWITCH ACTION This tool has a reversing switch to change the direction of rotation. Depress the reversing switch lever from the A side for clockwise rotation or from the B side for counterclockwise rotation.
- Page 21 FUNCTIONAL DESCRIPTION CAUTION: Always be sure that the tool is switched off and the battery cartridge is removed before adjusting or checking function on the tool. INSTALLING OR REMOVING BATTERY CARTRIDGE - To remove the battery cartridge, withdraw it from the tool while sliding the button on the front of the cartridge.
- Page 22 the neutral position. Switch Trigger SPEED CHANGE To change the speed, first switch off the tool and then slide the speed change lever to the «2» side for high speed or «1» side for low speed. Be sure that the speed change lever is set to the correct position before operation.
- Page 23 SELECTING THE ACTION MODE CAUTION: Always set the ring correctly to your desired mode mark. If you operate the tool with the ring positioned halfway between the mode marks, the tool may be damaged. 1- Action mode changing ring 2- Adjusting ring 3- Graduation 4- Arrow This tool has three action modes.
- Page 24 Before actual operation, drive a trial screw into your material or a piece of duplicate material to determine which torque level is required for a particular application. Adjusting Ring Graduation Pointer ASSEMBLY CAUTION: Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool.
- Page 25 NOTE: When driving wood screws, pre-drill pilot holes to make driving easier and to prevent splitting of the work piece. See the chart. Nominal Diameter Of Wood Recommended Size Of Pilot Screw(mm) Hole(mm) 2.0~2.2 2.2~2.5 2.5~2.8 2.9~3.2 3.1~3.4 3.3~3.6 3.7~3.9 4.0~4.2 4.2~4.4 OPERATION...
- Page 26 CAUTION: Pressing excessively on the tool will not speed up the drilling. In fact, this excessive pressure will only serve to damage the tip of your bit, decrease the tool performance and shorten the service life of the tool. - A stuck bit can be removed simply by setting the reversing switch to reverse rotation in order to back out.
- Page 27 MAINTENANCE CAUTION: - Always be sure that the tool is switched off and the battery cartridge is removed before attempting to perform inspection or maintenance. - Never use gasoline, benzene, thinner, alcohol or the like. Discoloration, deformation or cracks may result. NOTE: To maintain product safety and reliability repairs, any other maintenance or adjustment should be performed by Authorized Service Centers.
