*24046401*
24046401

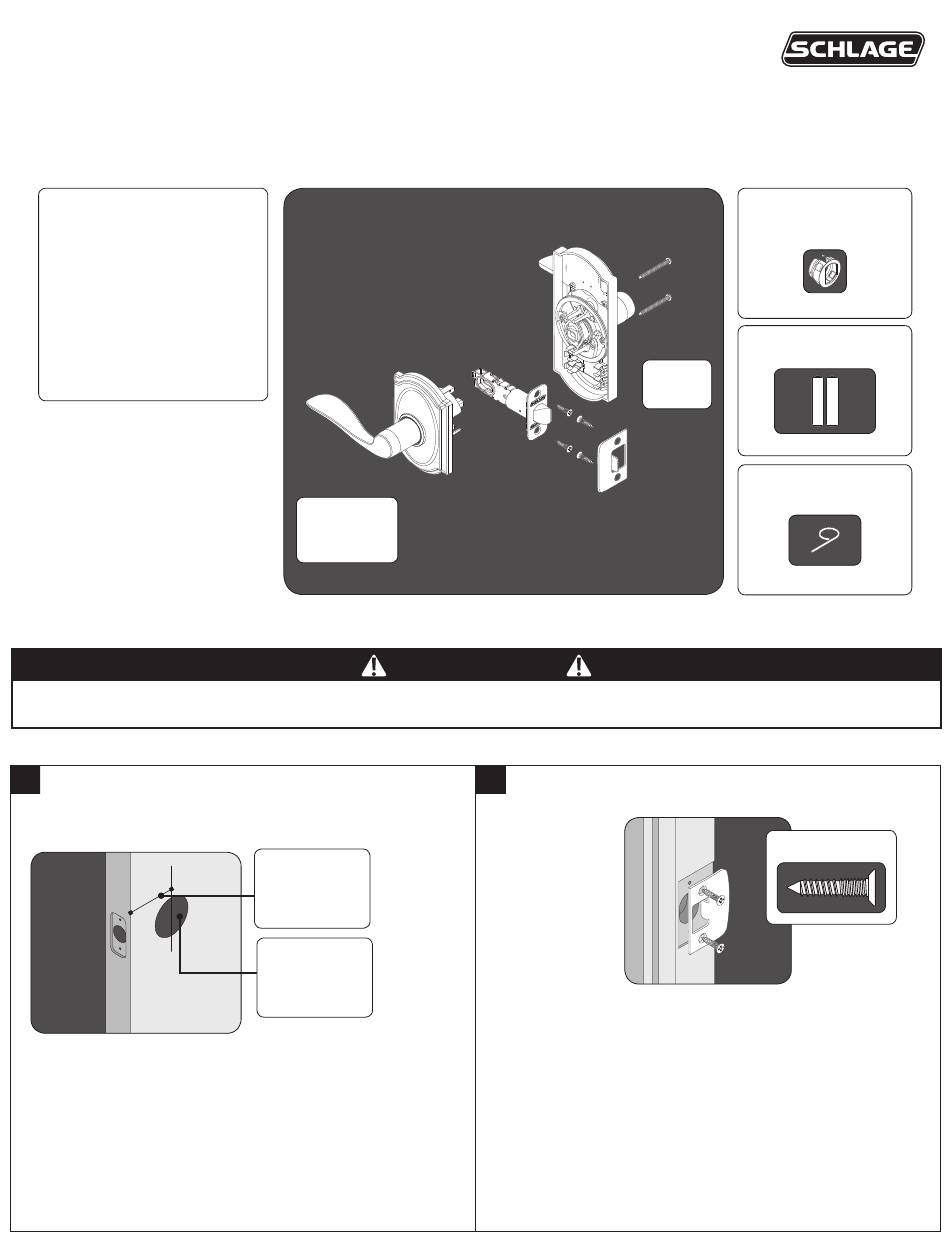

PASSAGE LEVER WITH BUILT-IN ALARM
INSTALLATION INSTRUCTIONS
MODEL FE10
Tools Needed
• Phillips screwdriver
Optional Tools
• Flathead Screwdriver
• Wood Block
• Hammer
• Tape Measure
• Pencil
• DO NOT use a power drill for installation!
• If necessary, use a screwdriver to remove product from packaging.
1
Check Dimensions.
If door dimensions do not match, go to www.schlage.com for drilling
instructions.
Passage
Lever
Exterior
IMPORTANT NOTES
2C\," (60 mm)
OR
2C\v" (70 mm)
2Z\," (53 mm)
Hole
Alarm
Interior
2
Install strike onto door jamb.
Optional Latch
Faceplate
Batteries
Pin Wrench
Actual Size (2)
Advertisement
Related Manuals for Allegion SCHLAGE FE10
Summary of Contents for Allegion SCHLAGE FE10
- Page 1 *24046401* 24046401 PASSAGE LEVER WITH BUILT-IN ALARM INSTALLATION INSTRUCTIONS MODEL FE10 Tools Needed Optional Latch • Phillips screwdriver Faceplate Optional Tools • Flathead Screwdriver • Wood Block • Hammer • Tape Measure Batteries • Pencil Alarm Interior Pin Wrench Passage Lever Exterior IMPORTANT NOTES...
- Page 2 Install AAA batteries into the alarm interior. Change faceplate, if necessary. Choose the drawing that matches your door edge. If the hole has no mortise, change to the circular faceplate. No change necessary. Install the exterior lever. Bar should slide smoothly through...
- Page 3 If needed, switch the levers. Correct Incorrect No change necessary. For the exterior lever, insert the pin wrench into the hole in the lever. Push in and hold. Chassis Pull the lever off the chassis. Repeat steps a and b to remove the Alarm Interior lever.
- Page 4 Schlage Customer Service for repair, replacement or refund of the original purchase price in exchange for the return of the Product to Schlage. Register your product at registermyschlage.com or scan the code with your smartphone. Download app at scanlife.com © Allegion 2014 Printed in U.S.A. 24046401 11/14-online...
-
Page 5: Remarques Importantes
MANIJA DE PASAJE CON PORTILLON AVEC ALARME ALARMA INCORPORADA INTÉGRÉE INSTRUCCIONES DE INSTALACIÓN INSTRUCTIONS D'INSTALLATION MODELO FE10 MODÈLE FE10 Placa frontal del pestillo Herramientas necesarias opcional Alarma interior • Destornillador Phillips Intérieur de l'alarme Têtière de loquet en Herramientas opcionales option •... - Page 6 Si es necesario, cambie la Changez la têtière au besoin. Instale las baterías AAA en Posez les piles AAA à Sélectionnez le dessin qui placa frontal. la alarma interior. l'intérieur de l'alarme. correspond à votre bord de porte. Elija el dibujo que coincida con el Pour un orifice sans mortaise, optez borde de su puerta.
- Page 7 De ser necesario, intercambie las manijas. Au besoin, faites basculer les leviers. Correct Incorrecto Incorrect No es necesario realizar cambios. Aucun changement requis. Para la manija exterior, Insérez la clé à molette inserte la llave para clavija dans le trou du levier en el orificio en la manija.
- Page 8 Garantie limitée à vie sur le mécanisme et le fini et garantie limitée de un (1) an Garantía limitada de por vida en partes mecánicas y acabados del producto, y 1 sur les composants électroniques año de garantía en partes electrónicas Sous réserve des modalités énoncées ci-après, Schlage offre à...
