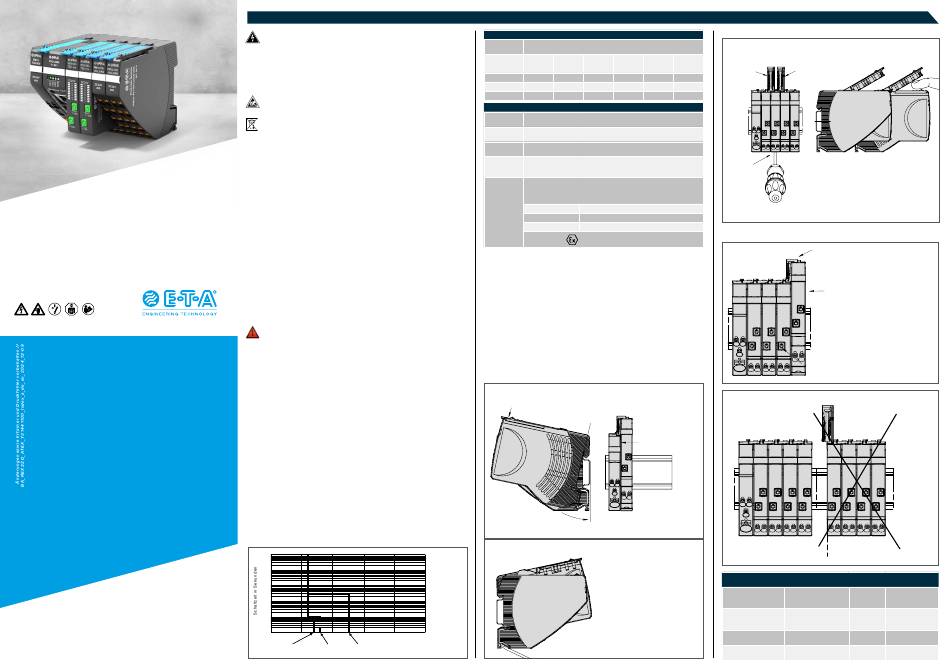

E-T-A REX22D Instruction Manual

Bedienungsanleitung
REX-System
E-T-A Elektrotechnische
Apparate GmbH
Industriestraße 2-8
90518 Altdorf
Tel. 09187 10-0
Fax 09187 10-397
E-Mail: info@e-t-a.de www.e-t-a.de
DEUTSCH
Warnung
Der Betrieb des Gerätes ist nur für den Betrieb an 24 V Gleichspannung
(Schutzkleinspannung) geeignet. Direkter Anschluss dieser Geräte an das
Wechselstromnetz AC 110 V, AC 230 V, AC 400 V, sowie Netze höherer
Spannung kann deshalb zu Tod oder schweren Körperverletzungen sowie zu
erheblichen Sachschäden führen. Nur entsprechend qualifiziertes Fachper-
sonal darf an diesem Gerät oder dessen Nähe arbeiten. Der einwandfreie
und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachge-
rechte Lagerung, Aufstellung und Montage voraus.
Achtung
Elektrostatisch gefährdete Bauelemente (EGB).
Öffnung des Gerätes ausschließlich durch den Hersteller.
E ntsorgungsrichtlinien
Verpackung und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich
der Wiederverwertung zugeführt werden.
Hinweis
Weiterführende Hinweise erhalten Sie über die örtlichen E-T-A Niederlassun-
gen bzw. über die Homepage www.e-t-a.de. Technische Änderungen jederzeit
vorbehalten. In Zweifelsfällen gilt der deutsche Text. Bei Anwendung unter
Ex-Schutz-Bedingungen darf das Gerät nur bedient werden, wenn die direkte
Umgebung des Gerätes nachweislich zonenfrei ist. In der Anlage oder Maschine
müssen besondere Vorkehrungen getroffen werden (z. B. Einsatz einer geeigneten
(oder: der relevanten) Sicherheits-SPS), die ein Wiederanlaufen von Anlageteilen
ausschließen (vgl. Maschinenrichtlinie 2006/42/EG und EN60204-1, Sicherheit
von Maschinen). Im Fehlerfall (Kurzschluss/Überlast) wird der Lastkreis durch den
REX-System elektronisch abgeschaltet.
Montage
Das REX-System besteht aus mehreren einzelnen Modulen die zu einem indi-
viduellem System montiert werden können. Die elektronischen Sicherungen
REX22D müssen zusammen mit einem geeigneten Einspeisemodul, EM12 oder
EM12D montiert werden. Optional können weitere Module, wie z.B. der Buscon-
troller CPC12 oder die Potentialverteiler PM12 hinzugefügt werden. Die Montage
aller Module erfolgt auf einer Tragschiene EN60715-35x7,5. Die Module dürfen
ausschließlich im spannungslosen Zustand montiert und demontiert werden! Vor
der Inbetriebnahme sind die Leitungen entsprechend zu kennzeichnen um falsche
Polung zu vermeiden. Der Anwender muss dafür Sorge tragen, dass der Lei-
tungsquerschnitt des jeweiligen Lastkreises an den Nennstrom des verwendeten
REX22D angepasst ist. Bei Ex-Anwendungen muss sichergestellt werden, dass
nach Installation in einem UV geschützten, geschlossenen Raum / Schaltschrank
die Schutzart IP54 erreicht wird. Bei der Installation ist die IEC/EN60079-0, IEC/
EN60079-7, IEC/EN60079-14 und IEC/EN60079-15 zu beachten.
Sicherheit
Das Gerät ist nicht gegen Verpolung der Eingangsspannung gesichert.
Das Gerät muss gegen Überspannung > 30 V / 32 V abgesichert wer-
den. Vorsicht Explosionsgefahr: Fehlerhafter Leitungsanschluss kann zur
Zündung führen. Der Ausgang und das Gerät ist durch eine internen, nicht
auswechselbaren Schmelzsicherung geschützt. Der Einsatz in aggressiven
Mischmedien wurde nicht getestet.
1. Beschreibung REX-System
Der elektronische Sicherungsautomat REX22D, schaltet DC 24 V-Lastkreise elekt-
ronisch selektiv ab, indem er schneller als das Schalt netzteil auf die Überbelastung
reagiert. Sobald der REX22D in seinem Lastkreis Überlast oder Kurzschluss er-
kennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss
in dem fehlerhaften Kreis. Der REX22D kann sowohl mit Basis Funktionalität be-
trieben werden, als auch im COM Modus wenn er mit den jeweiligen intelligenten
Einspeisemodulen oder Buscontrollern verbunden wird.
2. Technische Daten (T = 25 °C, U = DC 24 V)
U B
Betriebsdaten
Betriebsspannung UB DC 24 V
Zulässiger Systemstrom max. 40A
Nennstrom I feste Stromstärken: 12 A, 16 A, 20 A
N
einstellbare Stromstärken: 1 A ... 20 A
Allgemeine Daten
Fail-Safe-Element Eine Vorsicherung für das REX-System ist nicht not-
wendig, da ein redundantes Fail-Safe-Element
integriert ist (Sicherungselement).
Push-In Anschlüsse 0,14 mm² – 4 mm²
Gehäusebefestigung Tragschienenmontage EN60715-35x7,5
Umgebungstemperatur -30 °C ... 60 °C (ohne Betauung, vgl. EN 60204-1
Lagertemperatur -40 °C ... 70 °C
Überlaststrom – Abschaltpunkt
Kontakthebel muss
Typische Zeit/Strom-Kennlinie (T = +23 °C, U = DC 24 V)
typ. 1,2 x I REX... Montage auf
geschlossen sein. U N B
Ausnahme: -3,6 A CL2 typ. 1,05 x I die Tragschiene,
N REX... an der
Kontakthebel schließen
1000
Tragschiene
oben ansetzen
100
10
1
0, 1
0,01
0 1 2 3 4 IK
typ. 1,4 x I typ. 1,6 x I typ. 2,5 x I Vielfache des
N N N
Nennstromes
bei I 6 A bis 20 A bei I 2 A bis 5 A bei I 1 A
N N N
REX... Gehäuse
Kurschlussstrom – Abschaltung
nach unten einrasten
bzw. Kurzschlussstrombegrenzung
TABELLE MAX. STROMBELASTUNG BEI REIHENMONTAGE:
Umgebungs-
Nennstrom (A)
temperatur
2/3/3,6-
1/2/4 2/4/6
CL2
2/3/4 3/5/7
1-3,6-CL2
+40 °C 3,6 4 7
+50 °C 3,6 4 6,5
+60 °C 3,2 3,6 5
VORSCHRIFTEN:
Schutzart Nach EN60529
Betätigungsbereich IP30, Anschlussbereich IP20
EMV Störaussendung nach EN61000-6-3
Störfestigkeit nach EN61000-6-2
Isolations- 0,5kV / Verschmutzungsgrad 2, verstärkte Isolation im Betätigungsbereich
koordinaten nach IEC60664
CE Kenn- Produktkonformität gegen die Richtlinie
zeichnung EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
EX-Vorgaben
IEC / EN IEC 60079-0
IEC / EN IEC 60079-7
IEC / EN IEC 60079-31
IECEx Zertifikat IECEx EPS 23.0024U
UKEX Zertifikat EPS 23 UKEK 1 259 U
ATEX Zertifikat EPS 23 ATEX 1 107 U
Kennzeichnung: II 3G Ex ec IIC Gc
II 3D Ex tc IIIB Dc
3. Signalisierung des Betriebszustandes Mehrfarbige LED:
Grün: - Gerät eingeschaltet
- Lastkreis/Power-MOSFET durchgesteuert
Grün/Orange
blinkend: - Laststrom Warnlimit erreicht
Orange: - Überlast oder Kurzschluss bis zur Abschaltung
- Sicherungsautomat wurde von der übergeordneten
Steuerung ausgeschaltet, LED ist dauerhaft Orange
Rot: - Gerät elektronisch abgeschaltet
- Lastkreis/Power-MOSFET ausgeschaltet
- Unterspannung
- nach dem Einschalten bis zum Ende der Einschaltverzögerungszeit
AUS: - Gerät ausgeschaltet über den ON/OFF Taster
- fehlende Betriebsspannung
- ausgelöstes Fail-Safe-Element oder fehlerhafte Initialisierung
des Sicherungsautomaten
4. M ontage/Demontage
Abbildung 1 Abbildung 2
Kontakthebel muss
geschlossen sein.
REX... an der
Tragschiene
oben ansetzen
Module einzeln mit geschlos-
REX... Gehäuse
senen Bügel auf die Tragschiene
nach unten einrasten
montieren (Siehe Abbildung 2)
Abbildung 3
Ohne die
REX... Demontage
Strom-
von Tragschiene
begrenzung
würde beim
Auftreten
REX... an EM...
einer Über last
(REX...) anreihen
oder eines
Kurzschlusses
ein wesent-
lich höherer
Überstrom
fließen.
REX... mit dem Schraubendreher
Gehäuseverrastung lösen, nach oben
schwenken und entnehmen
(Kontakthebel kann geschlossen sein)
5. Austausch
Abbildung 4
10/12/15 10/16/20
6/8/10
12 12/16/20
1-10
16 20
Kontakthebel
öffnen
10 16 20
10 16 20
8 14 16
Module (REX) mit
dem Schraubendreher
Gehäuseverrastung
lösen
6. Erweiterung
Abbildung 6
Abbildung 7
REX... Montage auf
die Tragschiene,
Kontakthebel schließen
Es ist unzulässig einen Verbund
REX... Demontage
von mehreren Modulen auf
Kontakthebel muss von Tragschiene
einmal auf der Tragschiene
geschlossen sein.
zu verschieben
REX... an EM...
(REX...) anreihen
Module (REX) an
nächsten Module
(EM) anreihen
Module einzeln mit
geschlossenen Bügel
auf die Tragschiene
montieren (siehe Abbildung 2)
BEZEICHNUNG QUERSCHNITT DES
ANSCHLUSSLEITERS
EM12-T / EM12D-T
LINE+ 0,5 mm² – 10 mm²
0V / Si 0,14 mm² – 2,5 mm²
REX22D-T
LOAD+ 0,14 mm² – 4 mm²
CPC12
XD1 0,2 mm² – 1,5 mm²
PM12
LOAD+ 0,14 mm² – 4 mm²
Abbildung 5
Bügel nur zum Modul
Wechsel öffnen
Kontakthebel öffnen
und den Kontakthebel
geöffnet halten
Module (REX)
rechtwinkling
zur Tragschiene
herausziehen
Es ist unzulässig einen
von mehreren Module
Kontakthebel muss
einmal auf der Tragsc
geschlossen sein.
zu verschieben
Module (REX) an
nächsten Module
(EM) anreihen
Module einzeln mit
geschlossenen Bügel
auf die Tragschiene
montieren (siehe Abbildung 2)
REX... mit dem Schraubendreher
Gehäuseverrastung lösen, nach oben
schwenken und entnehmen
(Kontakthebel kann geschlossen sein)
ABISOLIER- MAX. ZULÄSSIGER
LÄNGE STROM
8 mm – 40 A
10 mm
8 mm – Je nach ausge-
10 mm wähltem Nenn-
strom
8 mm – –
10 mm
8 mm – 20 A pro Modul
10 mm
