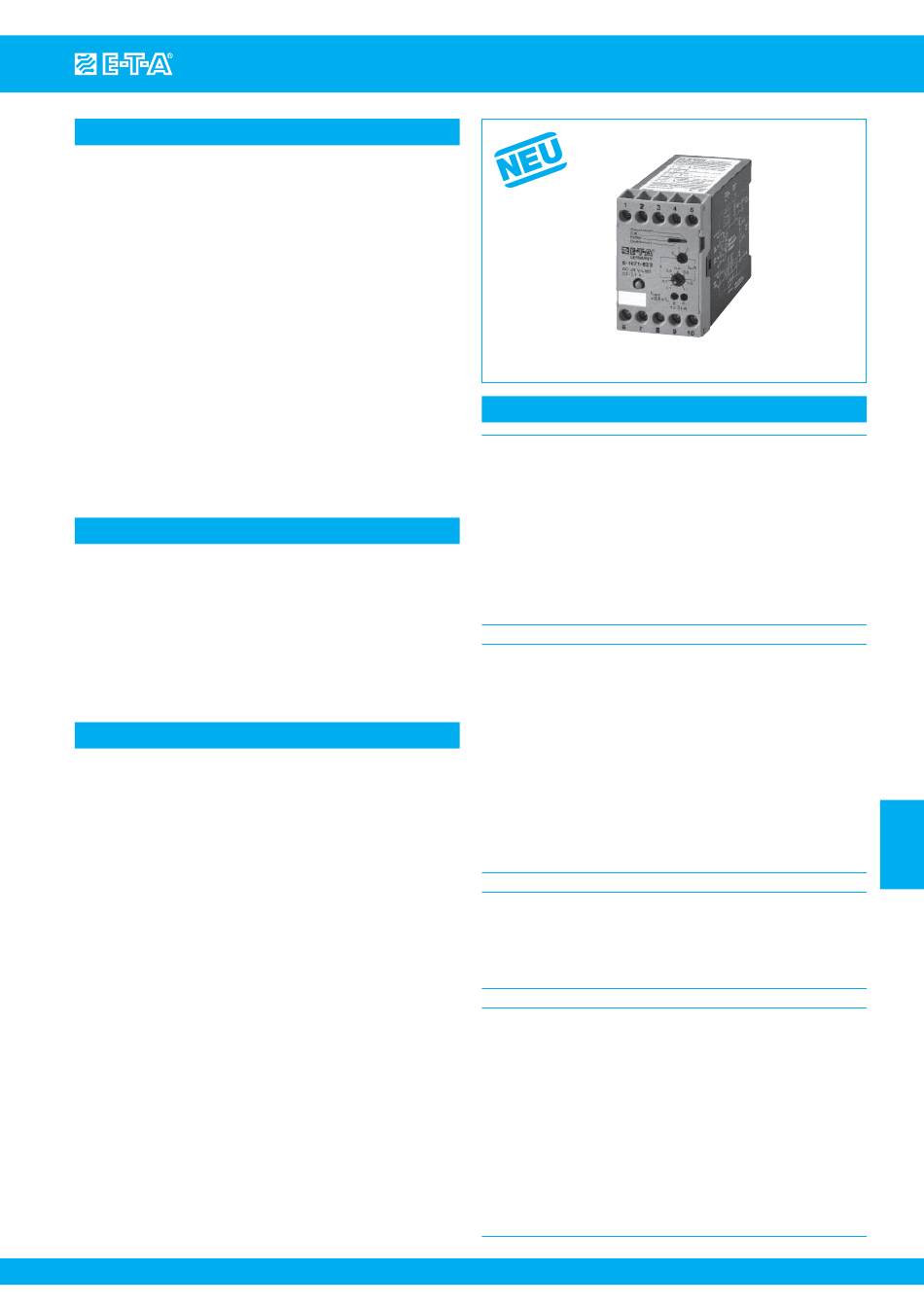

Elektronik-Schutzschaltrelais E-1071-623/627
Beschreibung
Das E-T-A-Stromhalbleiterrelais E-1071-62. ist ein elektronischer Steu-
erbaustein für induktive DC 24 V - Lasten (z. B. Magnetventile, Mag-
netbremsen).
Es wird eingesetzt um:
• die Verbraucher sicher und schnell zu schalten
• die elektrische Funktionsfähigkeit der Verbraucher zu überwachen
• unterschiedliche Leitungslängen zu kompensieren
Das Stromhalbleiterrelais muss mit einer höheren Spannung
(DC 28...60 V) als die Verbraucher-Nennspannung (DC 24 V)
betrieben werden, da der Laststrom elektronisch geregelt wird
(getaktete Betriebsart). Dadurch ist gewährleistet, dass in einer
Industrieanlage mit unterschiedlichen Leitungslängen (Lastleitungen)
jedem Verbraucher eine erhöhte Anzugsleistung zur Verfügung
gestellt werden kann. Im Haltebetrieb wird der Laststrom dann auf
einen kleineren Wert (ca. 60 % des Nennstromes) zurückgeregelt.
Dadurch verringert sich die Betriebstemperatur des Verbrauchers und
dessen Lebensdauer steigt.
Der zweipolige elektronische Schaltausgang verhindert den unbe-
absichtigten Anlauf oder die Möglichkeit der gefahrbringenden
Bewegung einer Maschine, wie sie bei einem Erdschluss in einer
Anlage mit erdfreiem Stromversorgungsnetz (»IT-System«) auftreten
kann (vgl. EG-Maschinen-richtlinie bzw. EN 60204 Teil 1 »Elektrische
Ausrüstung von Maschinen«, Abs. 9.4.3.1).
Das Gerät wird eingesetzt, um ...
●
induktive Aktoren wie Magnetventile und Magnetkupplungen in
Maschinen und Anlagen zweipolig zu schalten
●
die elektrische Funktionsfähigkeit dieser Verbraucher zu überwachen
●
die Leitungen des Lastkreises zu schützen und zu überwachen
●
den Betriebszustand zu signalisieren sowie Lastkreisfehler optisch
(LEDs bzw. Auslöseknopf ROT) und über potentialfreie Statusaus-
gänge zu melden
●
im Überlast- bzw. Kurzschlussfall oder durch Handabschaltung den
Lastkreis zweipolig über Relaiskontakte aufzutrennen
Wesentliche Merkmale
●
Nur für induktive DC 24 V-Verbraucher geeignet
●
Individuelle Anpassung an verschiedene Verbraucher
Standard: I = 0,1...3,1 A bzw. 10 mA...310 mA
N
●
Durch getaktete Betriebsweise erhebliche Reduzierung der Verlust-
leistung im Verbraucher
●
Zweipoliger Schaltausgang, kurzschlussfest mit galvanische Trennung
vom Netz
●
Überwachung des Einschaltstromes und des Haltestromes
●
Galvanische Trennung:
- Optokoppler im Steuerkreis
- Galvanische Trennung des Lastkreises, handbetätigt oder
wenn Kurzschluss
- Optokoppler für Statusausgänge
●
Verpolschutz und Überspannungsschutz im Steuerkreis,
Lastkreis und Statuskreis
●
Steuerstromanzeige LED GELB
●
O.K. - Meldung LED GRÜN
●
Drahtbruchmeldung LED ROT
●
Fehlermeldung LED ROT
(Kurzschluss, Unter-/Überspannung, Falscheinstellung)
●
Zwei Statusausgänge für SPS zur Auswertung (Funktionsmeldung,
Betriebsmeldung)
●
Integrierte Schnellabschaltung (keine Freilaufdiode an Last an-
schließen, Freilaufstrom wird elektronisch geregelt!)
Abschaltzeit < Einschaltzeit!
2011/12
Technische Daten (T
Nennspannung
Betriebsspannung U
B
Nennstrom I
N
Stromaufnahme I
0
(U = »0«)
S
Restwelligkeit für alle
Spannungen
Verpolschutz
Fail Save
Isolationsspannung
Lastkreis
Lastausgang
Nenndaten der Last
Einschaltstrom I
E
Haltestrom I
H
Kurzschlussabschaltstrom ca. 4,5 A
Drahtbruchüberwachung
Galvanische Trennung
Schutzschalters
Strommessbuchsen
Freilauf
(siehe auch Funktionsbeschreibung)
Steuerkreis
Ansteuerung
Steuerspannung U
S
Steuerstrom I
S
Schaltfrequenz f
max
Ansteueranzeige (U = »1«) LED GELB leuchtet (I
S
Schutz
Statusausgänge
2 Meldeausgänge
Betriebsmeldung
(Klemme 8)
Funktionsmeldung
(Klemme 9)
www.e-t-a.de
E-1071-623
= 25 °C, U = DC 48 V)
U B
DC 48 V
DC 28...60 V
(siehe Funktionsbeschreibung)
0,1...3,1 A Var. 1 bzw.
10...310 mA Var. 2 einstellbar über
Schalter und Potentiometer, frontseitig
typ. 16 mA
max. 5 % (Drehstrombrücke)
U (Klemmen 1 und 2) im Gerät integriert
B
Sicherung
1,5 KV zwischen Last-, Steuer- und
Statusmeldekreis
zweipolig, Tranistor plus- und minus-
schaltend, getaktet (ca. 180 Hz)
DC 24 V/0,1...3,1 A bzw.
DC 24 V/10...310 mA einstellbar
bis ca. 10 % über Ankeranzugsstrom
typ. 60 % des eingestellten Nennstromes I
im ein- und ausgeschalteten Zustand
(Drahtbruch-LED ROT leuchtet bei
offenem Lastkreis)
erfolgt 2-polig im Lastpfad,
durch Handauslösung des
oder nach Kurzschlussabschaltung
2 x ø 2 mm (stromproportionale
^
Spannung: 1 V = 1 A )
elektronische Regelung mit
Schnellabschaltung, im Gerät integriert
Optokoppler im Steuereingang
»0« = DC 0...5 V
»1« = DC 8,5...35 V
typ. 5...10 mA
1 Hz
fließt)
S
Verpolschutz (Diode)
Betriebsmeldung/Funktionsmeldung
- galvanisch getrennt über Optokoppler
- Transistorausgänge plusschaltend
- Hilfsspannung U : DC 12...60 V
A
- max. 50 mA je Ausgang
- integrierte Freilaufdiode
- Verpol- und Überspannungsschutz
U = »0« : Ausgang gesperrt
S
< 70 ms Ausschaltmeldeverzögerung
U = »1« : Ausgang schaltet Pluspotential
S
(Kl. 10) auf Kl. 8
nur solange Laststrom fließt,
nicht bei DB und KS
< 15 ms Einschaltmeldeverzögerung
Störung: Ausgang gesperrt
keine Störung: Ausgang schaltet Plus-
potential (Kl. 10) auf Kl. 9
N
