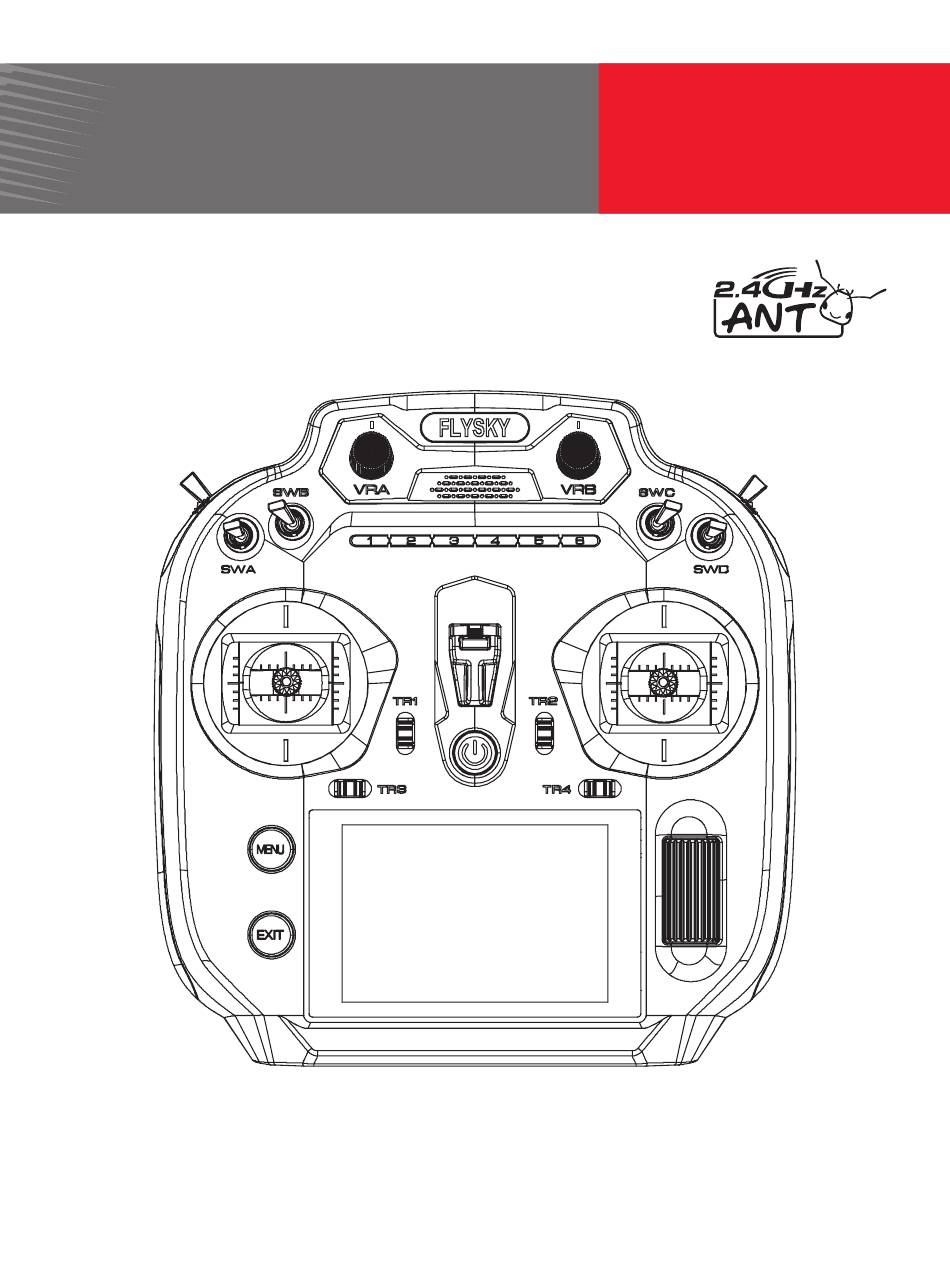

  • Page 1 FS-ST16 Quick Start Guide 快速操作指南 Http://www.flysky-cn.com Copyright © 2025 Flysky Technology Co., Ltd.
  • Page 2 Thank you for purchasing the products of Flysky! To find out more about our products, visit our website at www.flysky-cn.com. If you encounter any problems during using, please refer to the manual first. If the problem is still not resolved, contact your local dealer directly or contact the customer service staff via Flysky official website.

  • Page 3: Transmitter Overview

    instructions carefully. • Make sure the product is properly installed in your model. Failure to do so may result in serious injury. • Make sure that the receiver's battery is disconnected before turning off the transmitter. Failure to do so may lead to unintended operation and cause an accident.
  • Page 4 Shortcut Button 3 Shortcut Button 4 Shortcut Button 2 Shortcut Button 5 Shortcut Button 1 Shortcut Button 6 Cell Phone Holder Mounting Hole Neck Strap Hook TR2 Trim TR1 Trim TR3 Trim TR4 Trim Back View PPM/TX S.port Carrying Handle KEY1 Button KEY2 Button KEY3 Button...
  • Page 5 Antenna Balanced Charging JST Port Port (2.54mm 3-Pin ) Note:Only the balanced charging port supports power supply to the external RF module. Top View Antenna(Can be 3.5mm Audio Jack (DSC) pulled out and rotate) SWF 2-Position SWE 2-Position Switch Switch VRC Self- VRD Self- centering Dial...
  • Page 6 Basic Operations Installing the 18650 Battery Follow the steps below to install the 18650 battery: 1. Open the battery compartment cover as shown. 2. Insert 2 batteries into the compartment. Make sure that the batteries are well set according to the polarities marked on the battery compartment. 3. Close the battery compartment cover. Press and slide to remove the battery compartment cover. Installing the LiPo Battery The transmitter supports LiPo batteries which are equipped one JST connector or one balanced charging connector of the battery wiring.
  • Page 7 Control(MENU Button/EXIT Button/Scroll Wheel) The functions of the MENU button, EXIT button, and Scroll Wheel are described below. MENU Button • On the Home interface, short press the MENU button to enter the Main Menu interface； • When not on the Home interface, Short press the MENU button to return to the Home, but it cannot be returned to the Home during a pop-up or firmware update.
  • Page 8 Powering On Follow the steps below to turn on the transmitter: 1. Check to make sure that the batteries are fully charged and installed correctly. 2. Long press , and follow the prompts on the screen to successfully power • If the built-in RF module is not detected or needs to be updated, the system will prompt a pop-up window. Please follow the instructions in the pop-up window to proceed. • Whether the switch is in the safe position (If the control background is highlighted in red, it indicates that the position needs adjustment). Please check the position of the control according to the prompts and follow the prompts to adjust it to the correct position. • The system will pop up a window prompting whether the failsafe is set for the current model. To turn off the failsafe prompt, select No or turn off the Failsafe Prompt through System. • If the system is powered on using the USB Type-C port without a battery installed, a pop-up window will appear, "Please use after installing the battery!" Powering Off Follow the steps below to turn off the transmitter: 1. Turn off the receiver first.
  • Page 9 Power Indicator The power indicator can be set to on or off. It is set to on, by default.Setup: 1. On Home interface, short press the MENU button to enter the Main Menu interface. 2. Scroll the wheel to select System Menu, and short press the scroll wheel to enter the System Menu interface. 3. Select Setup, then short press the scroll wheel to enter the function item. 4. Select Power Light, then short press the scroll wheel to switch between On and Off. 5. Short press the EXIT button to return to the previous interface. Main Ambient Lights Set the colors and brightness levels of the main ambient lights. You can set whether to turn off the upper ambient lights, be as battery indicator or throttle indicator, and adjust the color types and brightness levels of the ambient lights.
  • Page 10 Secondary Ambient Lights The functions and settings are the same as the main ambient lights, refer to the description of Main Ambient Lights. Calibration Use this function to correct for the mechanical deviation of the controls (left/right stick, VRA and VRB knob, VRC and VRD self-centering dial). For example, deviation occurred in the self-centering or maximum/minimum travel.
  • Page 11 Setup: 1. Go to Home > Main Menu > RX Menu, and select Failsafe, then short press the scroll wheel to enter. 2. Set all channels. • Select Have output, short press the scroll wheel, and the system will pop up a prompt interface; • Adjust the corresponding controls to the desired positions and hold them if needed. • Select Yes on the pop-up prompt interface, and short press the scroll wheel again, failsafe setting for all channels is completed 3. Continue to set an individual channel if needed. • Select the channel to be set, short press the scroll wheel. • Select the appropriate value or adjust the corresponding control to the desired position and hold it. Short press the scroll wheel to save the settings. Notes: 1. Because the S.BUS signal information contains failsafe flag bits, the failsafe information can be transmitted to the subsequent devices by the failsafe flag bits ruther than by No Output state.
  • Page 12 Output Two combined output options are available, including four output modes, namely PWM/S.BUS, PPM/i-BUS, PWM/i-BUS and PPM/ S.BUS. Choose according to your needs.Using the FS-ST16 transmitter and FS-SR8 receiver for binding as an example: • When the [Output Mode] is set to PWM/S.BUS, connectors such as CH1 output PWM signals, and the SERVO connector outputs S.BUS signals.
  • Page 13 LED changes to slow flash, and at the same time, the receiver LED is solid on, indicating that the binding is completed. 2. The binding mode may vary according to the receiver model. Visit the Flysky official website to check the receiver manual or other relevant information.
  • Page 14 This firmware can be updated via the following two ways. • The firmware of this transmitter can be updated through the Flysky Assistant (The firmware of Flysky Assistant is available on the Flysky official website www. flysky-cn.com). • Or update it by following the steps below: 1. Download and open the latest official firmware.
  • Page 15 FS-SR8 receiver firmware update should be done through FlySkyAssistant (only supported by version 3.0 and later, FlySkyAssistant firmware can be got from the official website www.flysky-cn.com). This receiver fimware can be updated via the following two ways: Mode Ⅰ : After the binding between the transmitter and the receiver (the LED of the receiver is solid on), connect the transmitter to the computer, then open the FlyskyAssistant on the computer to update the firmware.

  • Page 16: Specifications

    Specifications • Product Model: FS-ST16 • Compatible Receiver: FS-SR8 and other receivers with ANT protocol • Compatible RC Models: Airplanes, cars or boats • Number of Channels: 16 • RF: 2.4GHz ISM • Maximum Power: < 20dBm (e.i.r.p.) （EU） • RF Protocol: ANT •...
  • Page 17 -- Consult the dealer or an experienced radio/TV technician for help. EU DoC Declaration Hereby, [ShenZhen FLYSKY Technology Co., Ltd.] declares that the radio equipment type [FS-ST16] is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.flyskytech.com/info_detail/10.html...
  • Page 18 RF Exposure Statement This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. These requirements set a SAR limit of 4 W/kg averaged per ten gram of tissue. The highest SAR value reported under this standard during product certification for use when properly worn on the limbs..
  • Page 19 感谢您购买富斯公司的产品！ 欲知更多产品信息， 请浏览以下官方网站： www. flyskytech.com. 如果您在使用中遇到任何问题， 请先查阅发射机使用说明书。 如果问题仍未得到解决， 请直接联系当地经销商或者访问官网联系客服人员。 注意事项 ！ 开始操作前请务必阅读以下安全信息！ • 请不要在夜晚或雷雨天气使用本产品， 恶劣的天气环境有可能导致遥控设 备失灵。 • 请不要在能见度有限的情况下使用本产品。 • 请不要在雨雪或有水的地方使用本产品。 如果有液体进入到系统内部， 可能 会导致运行不稳定或设备失灵。 • 信号干扰可能导致设备失控。 为保证您和他人的安全， 请不要在以下地点使 用本产品： 人多的地方 有客船的 高压电线或 基站附近或 或道路附近 水域 通信广播天 其他无线电 线附近 活跃的地方 • 当你感到疲倦、不舒服，或在摄入酒精或服食导致麻醉或兴奋的药物后， 不要操作本产品，否则可能对自己或他人造成严重的伤害。...
  • Page 20 • 使用前必须确保本产品与模型安装正确，否则可能导致模型发生严重损坏。 • 关闭时，请务必先关闭接收机电源，然后关闭发射机。如果关闭发射机电 源时接收机仍然在工作，将有可能导致遥控设备失控或者引擎继续工作而 引发事故。 • 操控时，请先确认模型所有舵机的动作方向与操控方向一致。如果不一致， 请调整好正确的方向。 • 当遥控距离持续较远时，有发生失控的可能。请适当缩短遥控的距离。 注意：使用类型不正确的电池可能发生爆炸风险， 请妥善处理使用完的电池。 发射机概览 前视图 喇叭 VRA 旋钮 VRB 旋钮 SWA 2 档开关 SWD 2 档开关 SWB 3 档开关 SWC 3 档开关 左摇杆 右摇杆 按键 ( 电源键） MENU 按键 滚轮 EXIT 按键...
  • Page 21 快捷按键 3 快捷按键 4 快捷按键 2 快捷按键 5 快捷按键 1 快捷按键 6 手机支架固定孔 挂绳孔 TR2 微调按钮 TR1 微调按钮 TR3 微调按钮 TR4 微调按钮 后视图 PPM/TX S.port 提手 KEY1 按键 KEY2 按键 KEY3 按键 KEY4 按键 固定高频支架 Stealth I/O 高频 转接件螺丝孔 头接口 预留高频头...
  • Page 22 天线 JST 接口 平衡充接口 （2.54mm 3Pin） 注：仅平衡充接 口支持给外置高 频头供电。 顶视图 天线（可折叠 / 3.5mm 音频口 (DSC) 旋转） SWE 2 档开关 SWF 2 档开关 VRC 自回中拨轮 VRD 自回中拨轮 预留 SMA 天线 USB Type-C 接口 孔位 底视图 SD 卡槽...
  • Page 23 发射机基本操作 18650 电池安装 请按照以下步骤安装 18650 电池： 1. 打开电池仓盖（如图所示）； 2. 将 2 颗电池按标注的极性方向装入 18650 电池座内； 3. 盖好电池仓盖。 按住此处并沿箭头所示方向 滑动，取下电池仓盖。 LiPo 锂电池安装 本发射机支持连接电池导线为 JST 接口或平衡充接口的 2S 锂电池，请按照 以下步骤安装锂电池： 1. 打开电池仓盖； 2. 用十字螺丝刀取下固定 18650 电池座的两颗螺丝，然后取下电池座； 3. 将 2S 锂电池放入电池仓内； 4. 将电池导线接入 JST 接口或平衡充接口； 5. 盖好电池仓盖，注意避免夹到电池导线。 注：...
  • Page 24 控件介绍（MENU 按键 /EXIT 按键 / 滚轮） 以下是 MENU 按键、EXIT 按键和滚轮相关功能介绍。 MENU 按键 • 首页下，短按 MENU 按键进入主菜单界面； • 非首页下，短按 MENU 按键可返回首页，但弹窗状 态或发射机固件更新过程中则不能返回首页。 EXIT 按键 • 首页下，短按 EXIT 按键进入副首页； 滚轮 • 首页下，长按 EXIT 按键 2 秒锁住屏幕；再次长按 EXIT 按键即解除锁屏； • 非首页下，短按 EXIT 按键返回到上一级界面或退出 编辑状态。...
  • Page 25 • 开关是否位于安全位置 ( 控件红色底表示位置需调整 )。请根据提示检 查控件位置，并按照提示将其拨至正确位置； • 系统会弹窗提示当前模型是否设置失控保护。若要关闭失控保护设置 提示选 [ 否 ] 或通过 [ 系统设置 ] 关闭“失控保护提示”。 • 若未安装电池的状态下，使用 USB Type-C 接口供电开机，系统会弹窗 提示“请安装电池后再使用遥控器！” 关机 请按照以下步骤开机： 1. 先断开接收机电源； 2. 长按 （电源键），直至屏幕熄灭，表示关机。 关闭发射机之前，请务必先断开接收机电源，然后关闭发射机。如果 强行关闭发射机，将会导致遥控设备失控，失控保护设置不合理可能 引起事故。 LED 本发射机 LED 有电源指示灯（位于 按键）、主氛围灯（位于总成座周围） 及副氛围灯（位于快捷按键 1~6）。 电源指示灯 可设置发射机在正常开机状态下时，打开或关闭电源指示灯。默认开。 功能设置： 1. 首页下，短按 MENU 按键进入主菜单界面； 2. 滚动滚轮选择...
  • Page 26 主氛围灯 设置主氛围灯颜色类型和亮度等级。可设置是否关闭主氛围灯、可设置为电 量指示或油门指示，以及设置氛围灯颜色和亮度等级。 • 电量指示：灯为绿色时，代表电池电压≥报警值；低于报警值则为红色。 • 油门指示：灯为蓝色时，代表摇杆位于油门中位范围内， 其他位置为蓝 色渐变红色。 • 氛围灯颜色：可设置为 [ 红色 ]、[ 绿色 ]、[ 蓝色 ]、[ 黄色 ]、[ 青色 ]、[ 紫 色 ]、[ 白色 ] 或 [ 炫彩 ]。 • 亮度等级：默认 50%，调节范围 10%-100%。 功能设置： 1. 通过首页 > 主菜单 >[ 系统设置 ]>[ 设置 ] 选择 [ 主氛围灯 ]，短按滚轮进 入下一级界面；...
  • Page 27 失控保护 当接收机无法正常收到发射机的信号时，接收机按设置好的失控保护值进行 通道输出以保护模型和操作人员的安全。 对于 i-BUS/PPM/PWM 信号， 可将失控保护设置为 [ 未设置 ]、 [ 无输出 ] 或 [ 有 输出 ]。 [ 未设置 ]：表示未设置失控保护值，失控后无信号输出。 [ 无输出 ]： i-BUS/PPM/PWM 通道接口为无输出状态； [ 有输出 ] ：i-BUS/PPM/PWM 通道接口输出设置的固定值。 即通道 1~16 分 别设置一个失控保护的固定值，默认为读取当前通道的输出值。 功能设置： 1. 通过首页 > 主菜单 >[ 接收机设置 ] 选择 [ 失控保护...
  • Page 28 对码 本发射机和接收机在出厂前已对码成功。若需使用其他的接收机，请按照如 下步骤进行对码。本发射机支持双向对码与单向对码，默认双向，双向对码 完成后发射机将显示接收机回传的信息。对码前需先根据实际应用场景设置 [RF 系统 ]、[ 高频标准 ]、[ 输出模式 ] 和 [ 响应速度 ]。 [RF 系统 ]：提供两种模式，包括 Routine 与 Fast。对于 [Routine ]，抗他机 干扰性能强。而 [Fast ]，抗本机共存性能强 , 延时更低，且功耗低。 [ 高频标准 ]：选择 RF 协议，可选 [ANT 单向 ] 或 [ ANT 双向 ]。 [ 输出模式...
  • Page 29 注： 1. 当发射机是 ANT 单向模式进入对码状态时，接收机 LED 灯变为慢闪后将 发射机退出对码状态，此时接收机 LED 灯常亮，表示对码成功。 2. 不同的接收机对码方式不同，具体对码方式请访问 FLYSKY 官网查询接收 机说明书或其他相关资料。 固件更新 让发射机进入固件更新状态。 当使用固件更新程序更新时， 需要先通过此功能， 让发射机进入更新状态后，然后通过固件更新程序执行更新。 警告 • 当固件正在更新时请勿断开 USB Type-C 线。 固件更新可通过如下两个途径完成。 • 可使用“遥控管家”进行更新（富 斯遥控管家固件可从官网 www. flyskytech.com 获取）； • 或通过如下步骤更新： 1. 下载并打开最新的官方固件； 2. 将发射机通过 USB Type-C 线与电...
  • Page 30 方式一：先将发射机与接收机对码后（接收机 LED 灯常亮），再将发射机与 电脑连接，然后在电脑端打开富斯遥控管家，通过富斯遥控管家进行固件更 新； 方式二：将发射机与电脑连接，参考如下方式使接收机进入强制更新状态（接 收机 LED 灯状态三闪一灭），然后在电脑端打开富斯遥控管家，通过富斯遥 控管家进行固件更新。 进入强制更新状态的操作方式有如下三种方式： • 按下对码按键，接收机通电，十秒钟后接收机 LED 灯状态三闪一灭，然后 松开对码按键 。 • 先给接收机通电，长按对码键十秒后接收机 LED 灯状态三闪一灭，然后松 开对码按键。 • 先将接收机 BIND 接口信号端和 SENS 接口信号端相连接，然后接通接收 机电源。 电源正极 电源负极 信号端 FS-SR8 SENS 接口 BIND 接口 对码按键 注：不同接收机进入强制更新状态方式不同，请参考具体接收机的说明书。 • 关于 FS-ST16 发射机的更多操作请阅读使用说明书。...
  • Page 31 产品规格 • 产品型号：FS-ST16 • 适配接收机：FS-SR8 等 ANT 协议接收机 • 适配模型：飞机、车、船 • 通道个数：16 • 无线频率：2.4GHz ISM • 发射功率：小于 20dBm • 无线协议：ANT • 通道分辨率：4096 级 • 数据接口：USB Type-C、3.5mm 音频口 (DSC）、SD 卡槽 • 天线类型：双天线（内置单天线 + 外置折叠天线） • 输入电源：6~9V/DC；18650*2PCS/2S LiPo • 遥控距离：不小于 1500m( 空旷无干扰空中距离 ) •...
  • Page 32 Http://www.flysky-cn.com Copyright © 2025 Flysky Technology Co., Ltd. Release date: 2025-1-3 FCC ID: 2A2UNST1600 Manufacturer: ShenZhen FLYSKY Technology Co., Ltd. Address: 16F, Huafeng Building, No. 6006 Shennan Road, Futian District, Shenzhen, Guangdong, China...
