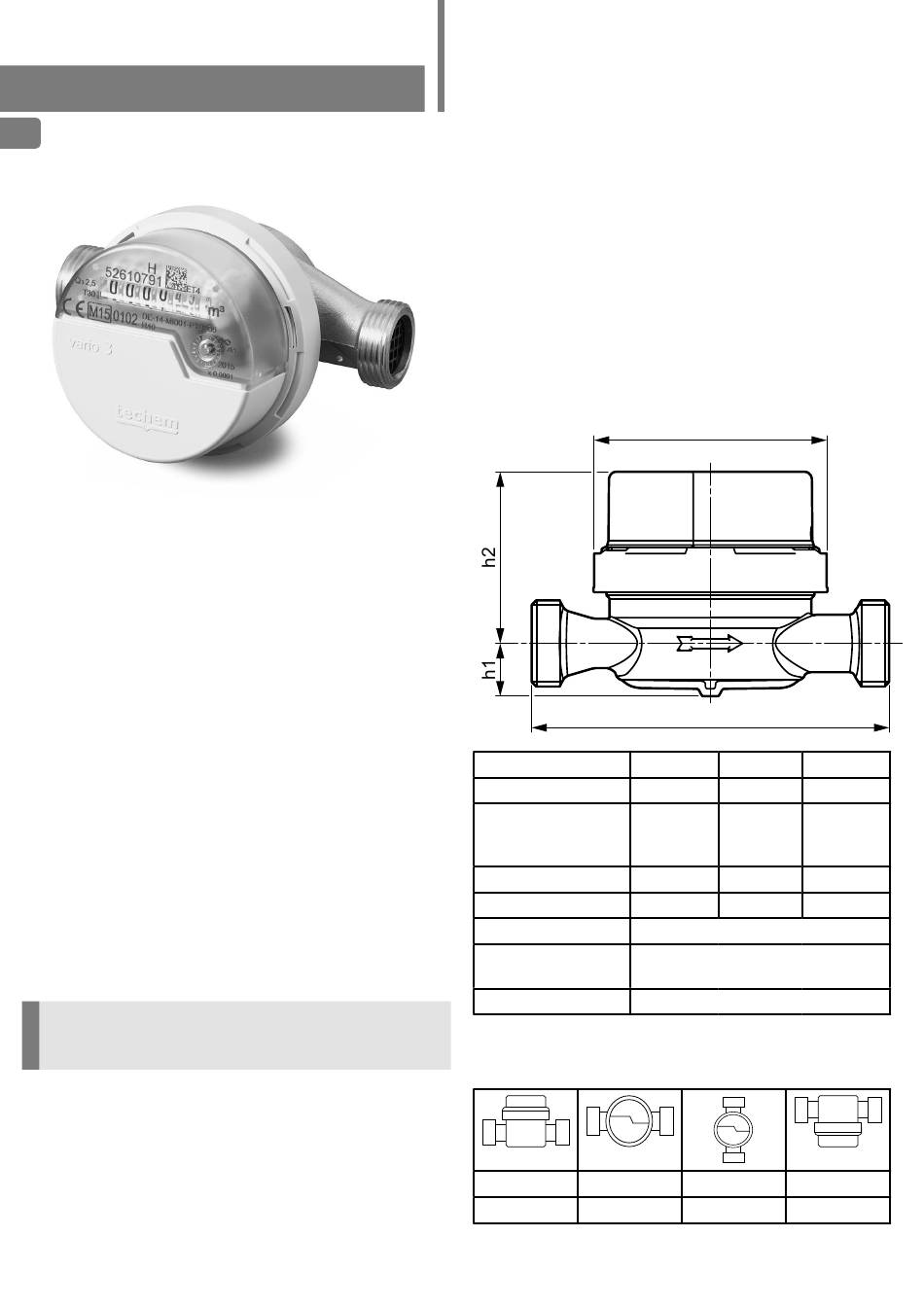

techem MID Installation Instructions Manual

ORIGINALMONTAGEANLEITUNG
Aufputz-Wasserzähler
DE
radio / vario (MID)

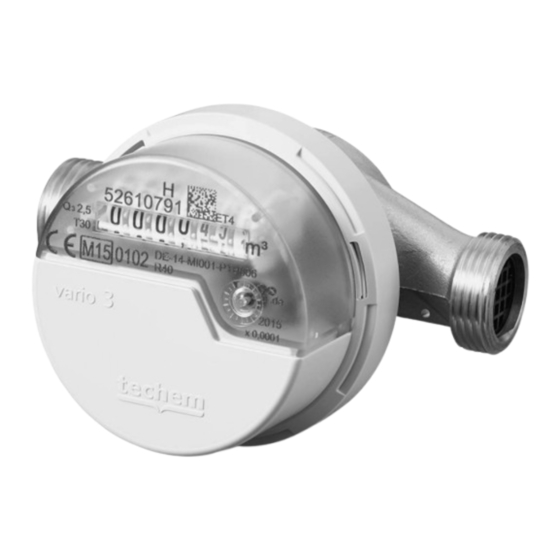

Beispiel: Aufputzzähler vario (MID) mit Haubensegment
Zählwerk mit:
• CE-Kennzeichnung • Serien-Nummer
• Metrologische Eigenschaften
• Metrologiekennzeichnungen inklusive Nummer
des Baumusterprüfzertifikates
• Kaltwasser-(T30)/Warmwasserversion (T90)
Lieferumfang:
• Betriebsanleitung mit Konformitätserklärung
• 1 Wasserzähler • 2 Dichtungen
• Plombiermittel • Funkmodul (optional)
Wichtige Hinweise
Zielgruppe
• Qualifizierte Fachhandwerker
• Durch Techem unterwiesenes Fachpersonal
Bestimmungsgemäße Verwendung
Wasserzähler dienen ausschließlich zur Verbrauch-
serfassung von Trinkwasser. Je nach Ausführung
sind sie für Kalt- oder Warmwasser geeignet. Ein
Umbau der Wasserzähler ist nicht gestattet.
!
Wird ein plombierter Zähler von einer nicht
von Techem beauftragten Person beschädigt
oder entfernt, erlischt die Eichgültigkeit.
Sicherheits- und Gefahrenhinweise
Hygiene im Trinkwasserbereich beachten:
Ö Zähler erst unmittelbar vor Einbau aus Ver-
packung nehmen.
Ö Eine Berührung und Verunreinigung der mit Trink-
wasser in Kontakt kommenden Oberflächen ist
unbedingt zu vermeiden.
Ö Nur für Trinkwasser zugelassenes Schmiermittel,
z. B. Techem-Hahnfett (Art. Nr. 160958) nutzen!
Beschädigung durch zu starkes Anziehen der
Verschraubung:
Ö Schrauben nicht übermäßig anziehen.
Beschädigungen durch Undichtigkeiten dichten-
der Teile:
Ö Dichtflächen kontrollieren und ggf. reinigen.
Ö Gewinde prüfen.
Abrechnungsfehler:
Ö Wasserzähler nicht in Zirkulationsleitungen mon-
tieren.
Ö Auf Fließrichtung achten!
Funkmodul beim AP-Wasserzähler radio
Ö Ein Batteriewechsel ist weder erforderlich noch
zulässig.
Geräteaufbau/Technische Daten
Q
3
Gewinde
L / h 1 (mm) 110 / 17
h 2 (vario) (mm)
h 2 (radio) (mm)
T (Umgebung)
Lagerung
Schutzklasse
Zulässige Einbaulagen
Genauigkeitsklasse R xxxH / xxxV
H V
 
H = Horizontal, V = Vertikal
Ø 72
L
1,6 2,5
G / G / G 1 B
3 3
4 4
80 / 14 130 / 17
110 / 17
130 / 17
53 53
62 62
0–55 °C
trocken, frostfrei, max.
+55 °C
IP 65
V V
 
4
58
67
