aXp RACING AX1778 Assembling Instructions

AX1778
Honda CR500
What's in the box ?
1 PM02-07-016 - Front fixation
1 PM01-10-032 - Rear fixation
1 NE04-01-290 - Sticker
2 NE01-11-001 - THF 6x25 screws
2 NE01-04-002 - Clamped bolts
2 NE01-02-004 - TFHC 6x30 screws
2 NE01-03-001 - M6 Washers
2 NE01-04-003 - EM6F botls
The paper instructions may be limited, a tutorial video is available online to help you.
Scannez le QR code pour regarder la vidéo de montage.
Approximate time of assembly: 15 minutes.
A skid plate is made to protect the vital components of your bike and does not have a « life warranty ». However,
production default may happen and we cover it during the first year of use. In case of premature breakage, please
write to contact@axpracing.com
Un sabot est conçu pour protéger les éléments vitaux de votre moto et n'a pas de garantie à vie. Cependant, un défaut
de production peut arriver et celui-ci est couvert pendant la première année d'utilisation. En cas de casse prématurée
du sabot, merci de contacter le service client à contact@axpracing.com

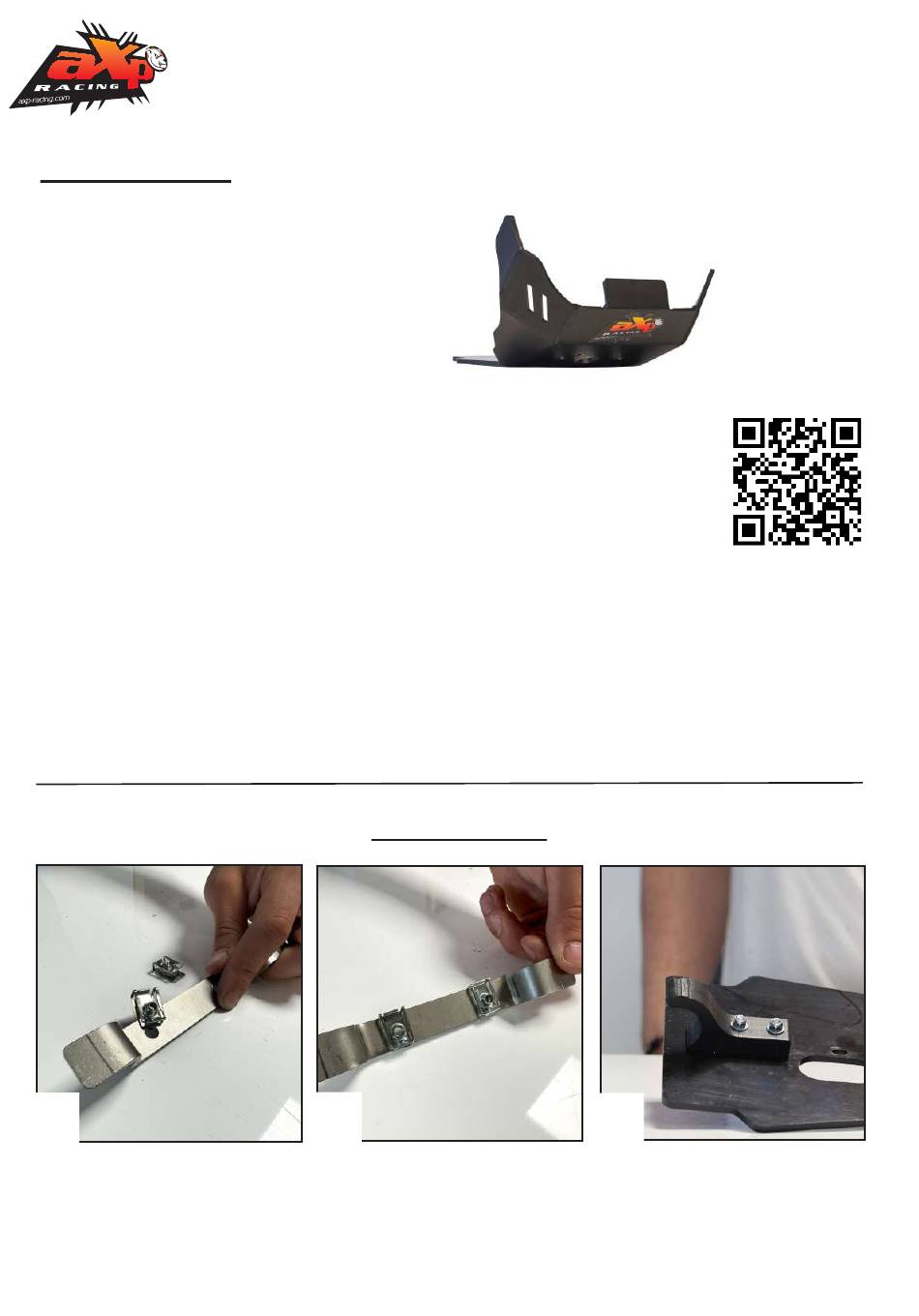

1
Place the clamped bolts on the front alloy fixation.
Placez les écrous-pinces sur la fixation avant en alu.
Skid plate
Follow the steps !
2
Assembling
instructions
3
Place the rear hook in the middle of the plate
using two TFHC 6x30mm + M6 washers and
bolts.
Fixez le crochet arrière au centre du sabot en
utilisant 2 TFHC 6x30mm + 2 rondelles M6 et
2 écrous.
