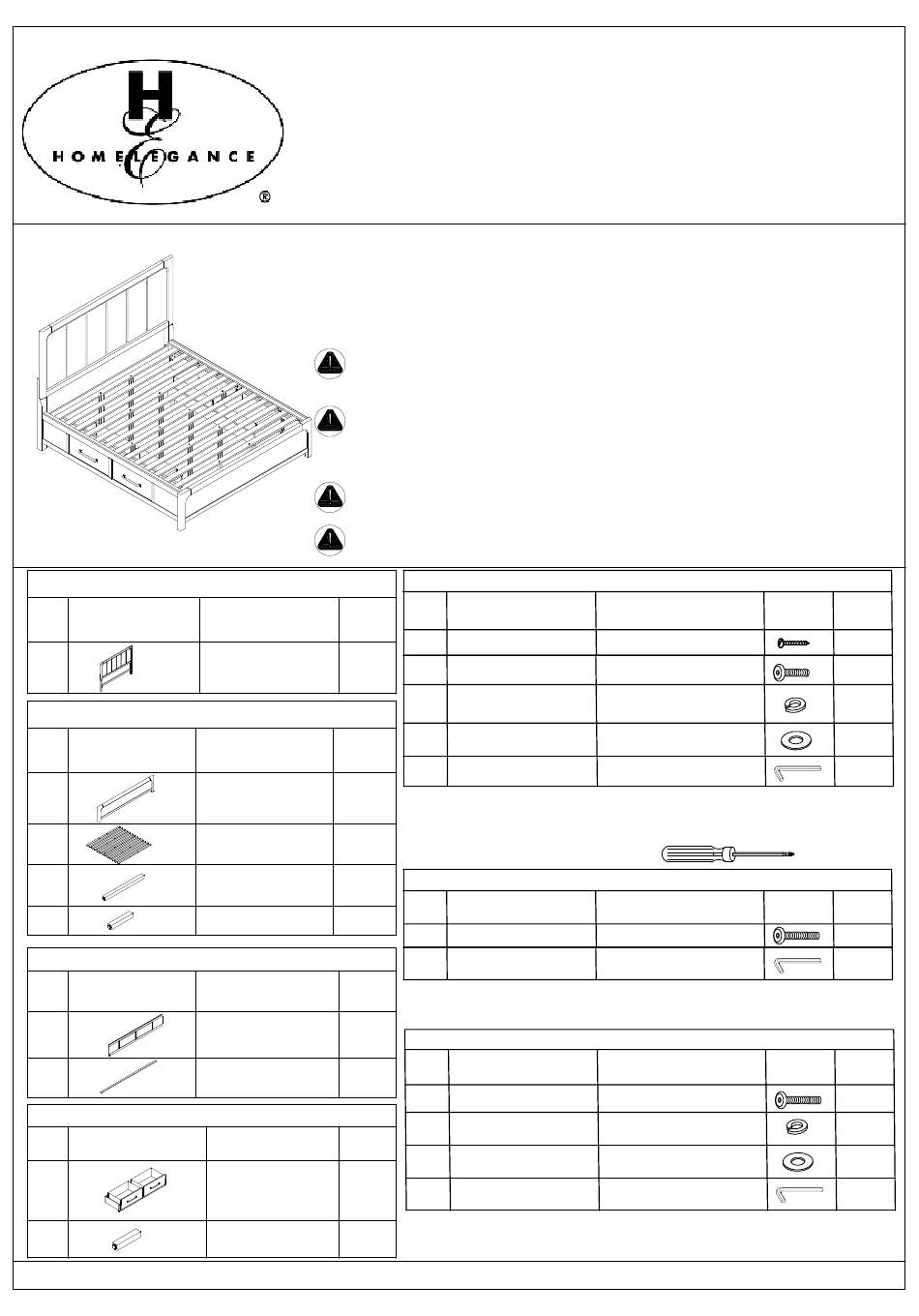

Homelegance 2336-K-1 Assembly Instructions

2336K-1 PART LISTS / LISTE DE PIECES
No Sketch / Esquisser
A
2336K-2 PART LISTS / LISTE DE PIECES
No
Sketch / Esquisser
B
C
D
E
2336K-3CK PART LISTS / LISTE DE PIECES
No Sketch / Esquisser
F
G
2336-DW PART LISTS / LISTE DE PIECES
No
Sketch / Esquisser
H
J
MADE IN VIETNAM / FABRIQUÉ AU VIETNAM
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
ITEM NO : 2336-K-1/K-2-3CK CALIFORNIA KING BED / TRES GRAND LIT CALIFORNIEN
2336K-1
2336K-2
2336K-3CK CK STORAGE SIDE RAILS /
2336-DW
Thank you for purchasing this product. Please take time to read and follow the instructions below.
Check that you have all parts and hard ware before assembly. Parts apparently missing are often found
in the packing materials. If you do not have all the parts listed, have your dealer contact us and they will
be sent to you immediately.
Merci d'avoir acheté ce produit. Veuillez lire et suivre les instructions ci-dessous. Vérifiez avant le
montage que vous avez toutes les pièces et fixations. Les pièces qui semblent manquer se trouvent souvent
dans les matériaux d'emballage. Si vous n'avez pas toutes les pièces de la liste, demandez à votre détaillant
et nous vous les enverrons immédiatement.
It is recommended to install protective pads under all legs and supports to avoid damage
or scratches when placing furniture on a wood floor or other hard surface, and to limit indentation
and prevent discoloration if placing on carpet.
Il est recommandé placer des coussins protecteurs sous tous les pieds et toutes les
bases des pour esviter d' endommager ou d'égratigner les planchers en bois ou autres
surfaces dures, et pour limiter l' empreinte et empêcher la décoloration quand les meubles reposent
sur la moquette.
Hardware may loosen over time. Periodically check to make sure all connections
are tight. Re-tighten if necessary.
Le matériel peut se desserrer au fil du temps. Vérifiez périodiquement que toutes les connexions
sont serrées. Serrer à nouveau si nécessaire
Q.ty/
Description/
Q.té
La Description
King Headboard /
1PC
Tête de lit Tres Grand lit
Q.ty/
Description/
Q.té
La Description
King Footboard /
Pied De Lit -
1PC
Tête de lit Tres Grand lit
1SET
Slats Roll / Rouleau Lattes
(13PCS)
Slat Support leg
/
10PCS
Support Pour Transverses
Short support leg /
2PCS
Pied de Support
Q.ty/
Description/
Q.té
La Description
Ck Storage Side Rails /
2PCS
Longerons De Côtés -
Tres Grand Lit Californien
Top Crown / Supérieure
2PCS
Q.ty/
Description/
Q.té
La Description
Queen/king Storage
Drawer Box /
2SET
Tiroir De Rangement-
Grand Lit/tres Grand Lit
Drawer Support leg /
6PCS
Support Pour Tiroir
KING HEADBOARD / TÊTE DE LIT- TRES GRAND LIT
KING FOOTBOARD WITH SLATS & SUPPORT LEG
PIED/LATTES/SUPPORTS-TRES GRAND LIT
LONGERONS DE CÔTÉS - TRES GRAND LIT CALIFORNIEN
QUEEN/KING STORAGE DRAWER BOX
TIROIR DE RANGEMENT- GRAND LIT/TRES GRAND LIT
HARDWARE LISTS / LISTE DE QUINCAILLERIE
Description/
No
La Description
1
Screws/ Vis
2 Bolt / Boulon
Spring Washer /
3
Rondelle élastique
Flat Washer /
4
Rondelle Plate
Allen Key /
5
Cle Allen
** ABOVE HARDWARE ARE PACKED IN 2336K-2 FOR ASSEMBLY.
** LE MATÉRIEL CI-DESSUS EST EMBALLÉ DANS 2336K-2
POUR L'ASSEMBLAGE.
** SCREW DRIVER (NOT PROVIDED)
** TOURNEVIS (NON FOURNI)
HARDWARE LISTS / LISTE DE QUINCAILLERIE
Description/
No
La Description
6
Bolt / Boulon
Allen Key /
7
Cle Allen
** ABOVE HARDWARE ARE PACKED IN 2336K-3CK FOR ASSEMBLY.
** LE MATÉRIEL CI-DESSUS EST EMBALLÉ DANS 2336K-3CK
POUR L'ASSEMBLAGE.
HARDWARE LISTS / LISTE DE QUINCAILLERIE
Description/
No
La Description
8 Bolt / Boulon
Spring Washer /
9
Rondelle élastique
Flat Washer /
10
Rondelle Plate
Allen Key /
11
Cle Allen
** ABOVE HARDWARE ARE PACKED IN 2336-DW FOR ASSEMBLY.
** LE MATÉRIEL CI-DESSUS EST EMBALLÉ DANS 2336-DW
POUR L'ASSEMBLAGE.
Sketch /
Size / Taille
Esquisser
#4 - 40 x 1-1/8"
Ø5/16" - 18 x 1"
Ø5/16" x 9/32" x 1/2" x 1/16"
Ø5/16" x 9/32" x 3/4" x 5/64"
5/32" x 2-1/4"
Sketch /
Size / Taille
Esquisser
Ø1/4" - 20 x 2-1/8"
5/32" x 2-1/4"
Size / Taille
Esquisser
Ø1/4" - 20 x 1-5/8"
Ø1/4" x 9/32" x 3/8" x 1/16"
Ø1/4" x 9/32" x 3/4" x 5/64"
5/32" x 2-1/4"
PAGE 1 OF 4 / PAGE 1 SUR 4
Q.ty/
Q.té
26PCS
12PCS
12PCS
12PCS
1PC
Q.ty/
Q.té
10PCS
1PC
Sketch /
Q.ty/
Q.té
10PCS
10PCS
10PCS
1PC
