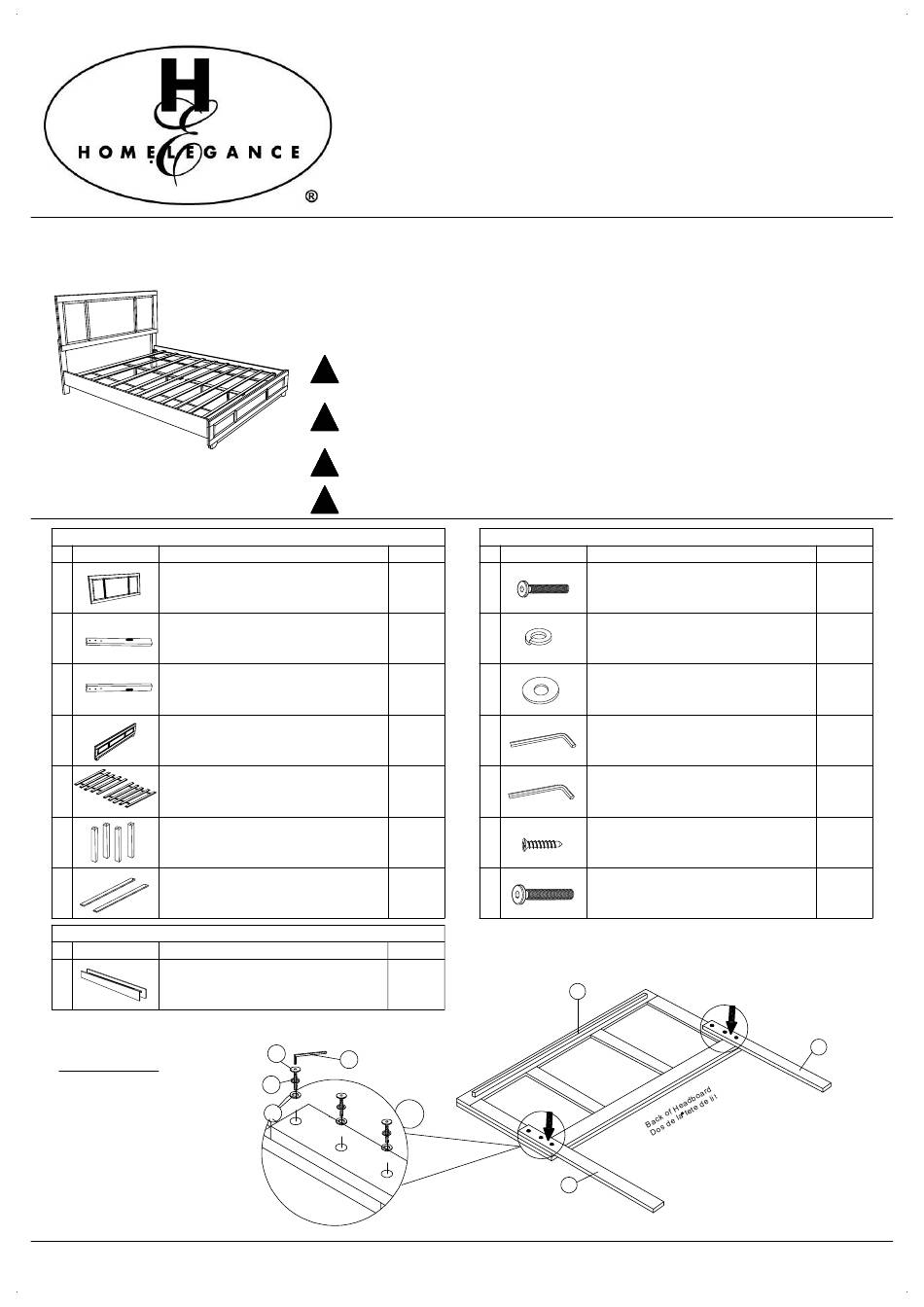

Homelegance 2334-1 Assembly Instruction

2334-1 PART LIST / LISTE DE PIECES
NO SKETCH DESCRIPTION
1 HEADBOARD / TETE DE LIT
HEADBOARD LEG - LEFT /
2
PIED GAUCHE
HEADBOARD LEG - RIGHT /
3
PIED DROITE
FOOTBOARD / PIED DE LIT
4
5 SLAT / LATTES ( 1 ROLL - 5 PCS)
SUPPORT LEG /
6
SUPPORT POUR TRANSVERSE
CENTER RAIL /
7
LATTES SUPPORT
2334-3 PART LIST / LISTE DE PIECES
NO SKETCH DESCRIPTION
8 SIDE RAIL / LONGERON
NOTE : YOU WILL ALSO NEED A PHILIP SCREWDRIVER (NOT PROVIDED)
REMARQUE: VOUS AUREZ EGALEMENT BESOIN D'UN TOURNEVIS (NON INCLUS)
STEP 1 / ETAPE 1
MADE IN MALAYSIA / FABRIQUÉ EN MALAISIE
ASSEMBLY INSTRUCTION
INSTRUCTIONS D'ASSEMBLANGE
ITEM NO : 2334 - 1 / 2334 - 3
QUEEN BED / GRAND LIT
2334 - 1
QUEEN HEADBOARD, FOOTBOARD, SLATS, CENTER RAIL & SUPPORT LEG
2334 - 3
QUEEN / EK SIDE RAILS
Thank you for purchasing this product. Please take time to read and follow the instruction below.
Check that you have all parts and hardware before assembly. Parts apparently missing are often
found in the packing materials. If you do not have all the parts listed, have your dealer contact us
and they will be sent to you immediately.
Merci d'avoir achete ce produit. Veuillez lire et suivre les instructions ci-dessous. Verifiez avant le
montage que vous avez toutes les pieces et fixations. Les pieces qui semblent manquer se trouvent
souvent dans les materiaux d'emballage. Si vous n'avez pas toutes les pieces de la liste, demandez
a votre detaillant et nous vous les enverrons immediatement.
It is recommended to install protective pads under all legs and supports to avoid damage or scratches
!
when placing furniture on a wood floor or other hard surcafe, and to limit indentation and prevent
discoloration if placing on carpet.
Il est recommande de placer des coussins protecteurs sous tous les pieds et toutes les bases des meubles
!
pour eviter d'endommager ou d'egrantigner les planchers en bois ou autres surfaces dures, et pour
limiter l'empreinte et empecher la decolorations quand les meubles reposent sur la moquette.
Hardware may loosen over time. Periodically check to make sure all connections are tight.
!
Re-tighten if necessary.
Le matériel peut se desserrer au fil du temps. Vérifiez périodiquement que toutes les connexions
!
sont serrées. Serrer à nouveau si nécessaire.
QTY/PCS
1 PC
1 PC
1 PC
1 PC
10 PCS
4 PCS
2 PCS
QTY/PCS
2 PCS
A
D
B
x2
C
HARDWARE LIST / LISTE DE QUINCAILLERIE
NO SKETCH DESCRIPTION
A JCBC BOLT / BOULON M6 x 35mm
SPRING WASHER /
B
RONDELLE D'ARRET M6
FLAT WASHER /
C
RONDELLE PLATE 19mm
ALLEN KEY / CLE ALLEN M4
D
E ALLEN KEY / CLE ALLEN M5
F SCREW / VIS M4 x 32mm
G JCBC BOLT / BOULON M6 x 50mm
*ABOVE HARDWARE ARE PACKED IN 2334-1 FOR ASSEMBLY.
*LE QUINCAILLERIE EST DANS 2334-1 POUR L' ASSEMBLAGE.
1
3
QTY/PCS
6 PCS
6 PCS
6 PCS
1 PC
1 PC
20 PCS
4 PCS
2
1 OF 2
