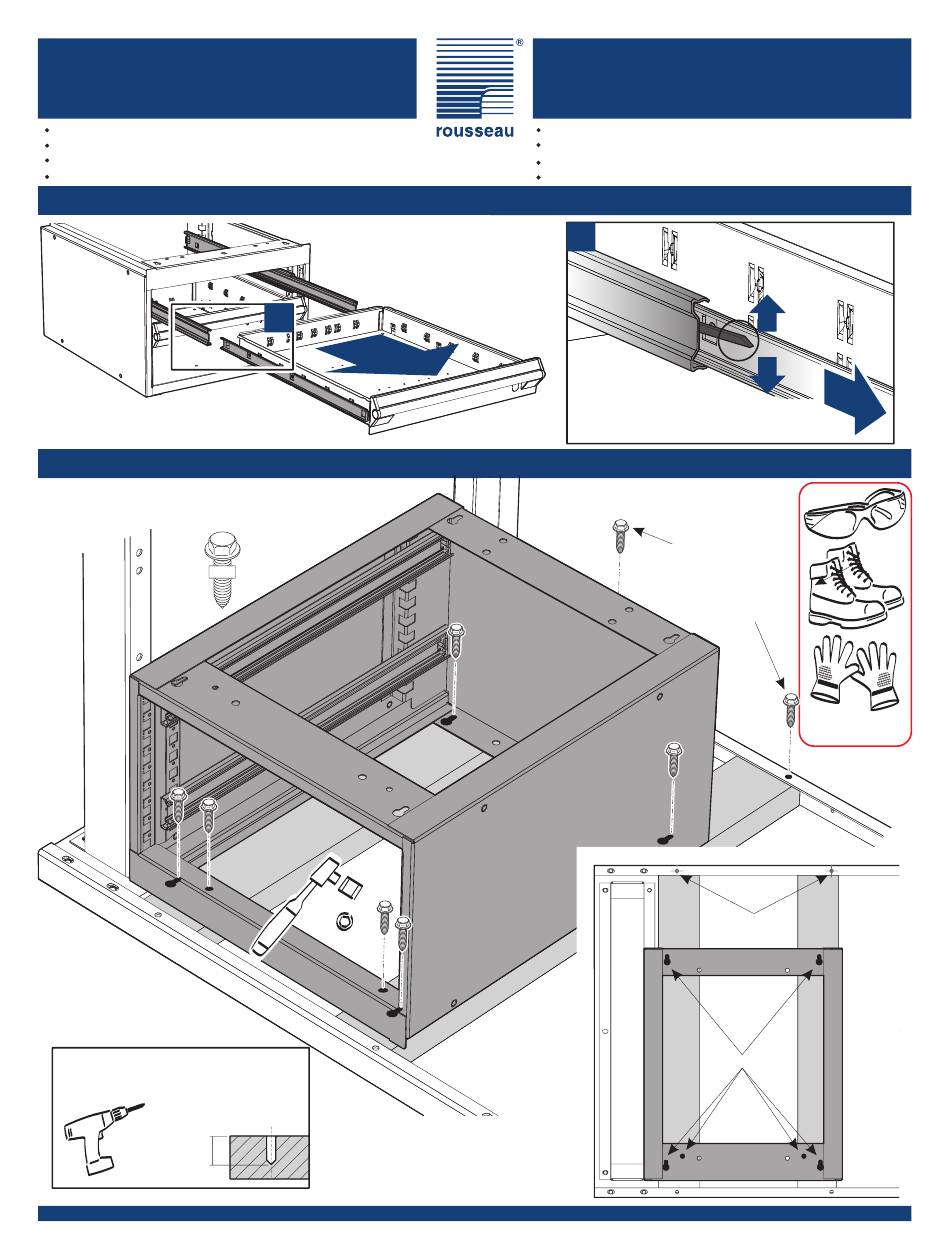

Rousseau L Series Assembly Manual

LD75 Drawer Unit & LD76 Cover
L Line
All required hardware is included.
Please check the contents with your packing slip.
Read instructions carefully.
Save this document for future reference.
Remove drawers
Drawer Unit under Worksurface
#14 wood screw
Vis à bois #14
3D7024T2
8x
1"
Laminated wood top
Ø 7/32"
Dessus en bois lamellé
All other tops or for wood cross bar
Ø 3/16"
if installed with steel top
Tous les autres dessus ou traverse
de bois si avec dessus en acier
1 "
1/4
rousseau.com
1-800-463-4271
All manuals and user guides at all-guides.com
Assembly Guide
1
2
3/8" 3/8"
Page 1/4
Unité de tiroir LD75 & Couvercle LD76
Guide d'assemblage
Toute la quincaillerie requise est incluse.
Veuillez vérifier le contenu avec votre feuille de livraison.
Lisez attentivement les instructions.
Conservez ces instructions pour référence future.
1
Left slide : push up or down.
Right slide : push up or down (opposite of the left slide).
Coulisse gauche : pousser vers le haut ou vers le bas
Coulisse droite : pousser vers le haut ou vers le bas (contraire
de la coulisse de gauche).
Unité de tiroir sous une surface de travail
with Steel Top and
woodcross bars
avec dessus en
acier et traverses
with Steel Top and woodcross bars with Steel Top and woodcross bars with Steel Top and woodcross bars
avec dessus en acier et traverses en bois avec dessus en acier et traverses en bois avec dessus en acier et traverses en bois
Ligne L
Retirer les tiroirs
OR/OU OR/OU
en bois
Cut-resistent gloves
Guantes anticorte
Top View / Vue de dessus
2x
6x
L17-MA20B
7D004017
