Rousseau W36-MA20B Assembly Manual

Transmission bench

Advertisement

Quick Links

Transmission Bench
WS Line
All required hardware is included.
Please check the contents with your
packing slip.
Read instructions carefully.
Save this document for future reference.
Two people are required for the assembly.

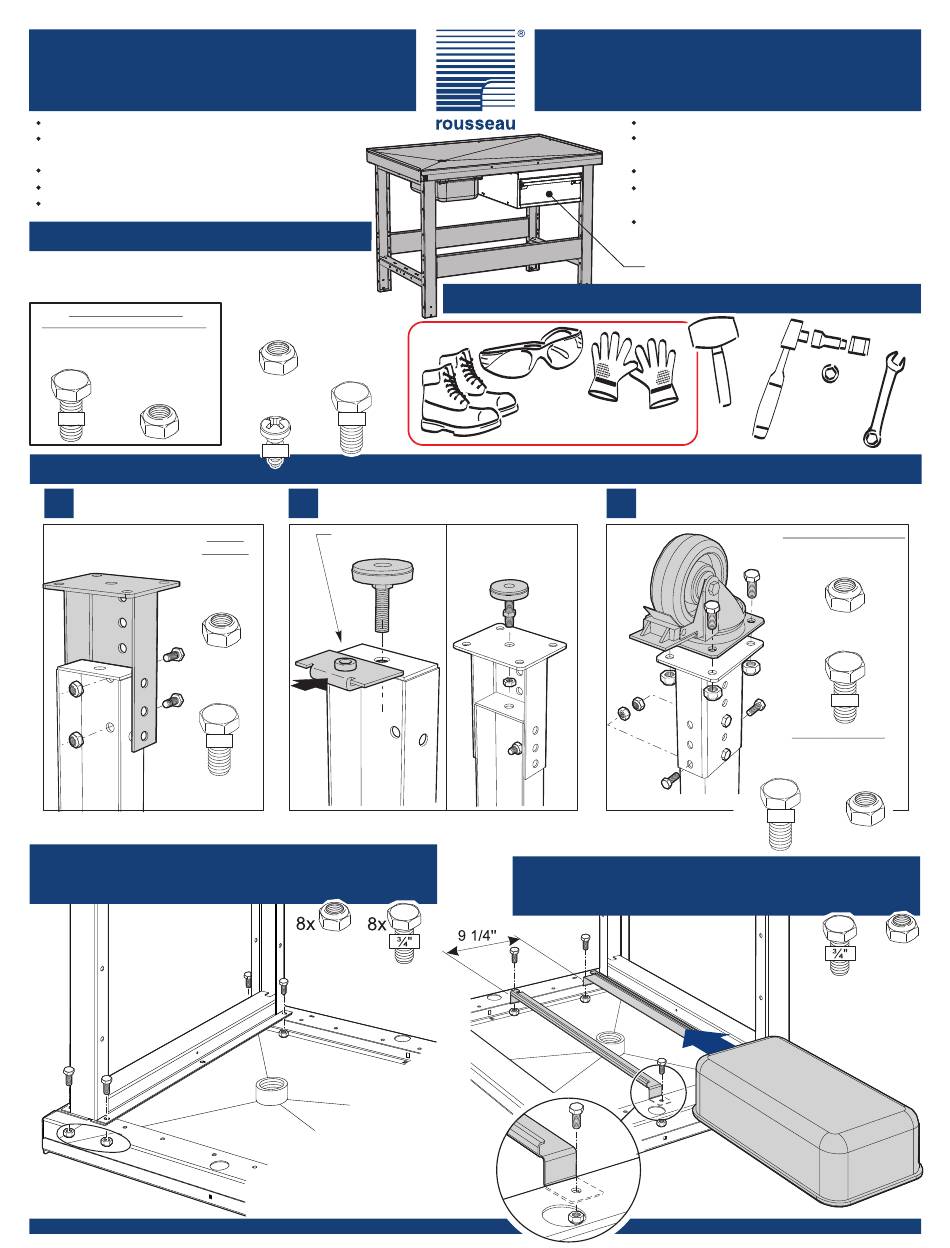

Hardware
Some illustrated hardware is only supplied with optional components.
Certaines quincailleries illustrées sont seulement fournies avec les
composantes optionnelle.
For caster assembly /
Pour l'assemblage des roulettes
3/8-16 bolts
Boulons 3/8-16
3L122222
3/8-16 nylon locknuts
Écrous nylon 3/8-16
3S2203Z2
7/8"
Leg Accessories
Leg extensions WS21
1
Extensions de patte WS21
Per leg
Par patte
5/16-18
Nylon locknuts
Écrous nylon
3S2003Z2
4x
5/16-18
Bolts / Boulons
3L120202
4x
Top & Leg(s) Assembly
Dessus & patte(s) - assemblage
rousseau.com
1-800-463-4271
Assembly Guide
Quincaillerie
5/16-18 nylon locknuts
Écrous nylon 5/16-18
3S2003Z2
5/16-18 bolts
Boulons 5/16-18
3L120202
Tapping screws
Tapping screws
Vis taraudeuse
Vis taraudeuse
3D1618L2
3D1618L2
¾"
5/8"
5/8"
Levelling glides WS26
2
Patins niveleurs WS26
For open leg only
Pour patte ouverte
¾"
Guide d'assemblage
Tools Required
Cut-resistant gloves
Gants anti-coupure
3
With leg
extensions WS21
Avec extensions
de patte WS21
Contenant pour fluide - assemblage
Page 1/2
Table à transmission
Ligne WS
Toute la quincaillerie requise est incluse.
Veuillez vérifier le contenu avec votre
feuille de livraison.
Lisez attentivement les instructions.
Conservez ces instructions pour
référence future.
Deux personnes sont requises pour
l'assemblage.
Drawer unit : refer to assembly guide L16
Unité de tiroir: se référer au guide L16
Outils requis
1/2"
9/16"
Accessoires de patte
Casters
Roulettes
Per caster / Par roulette
3/8-16 nylon locknuts
Écrous nylon 3/8-16
3S2203Z2
4x
3/8-16 bolts
Boulons 3/8-16
3L122222
4x
Per leg / Par patte
5/16-18
Bolts / Boulons
3L120202
8x
¾"
Fluid container - Assembly
4x
1/2"
9/16"
7/8"
5/16-18
Nylon locknuts
Écrous nylon
3S2003Z2
8x
4x
W36-MA20B
7D000930

Advertisement

loading
Need help?

Need help?

Do you have a question about the W36-MA20B and is the answer not in the manual?

Questions and answers
