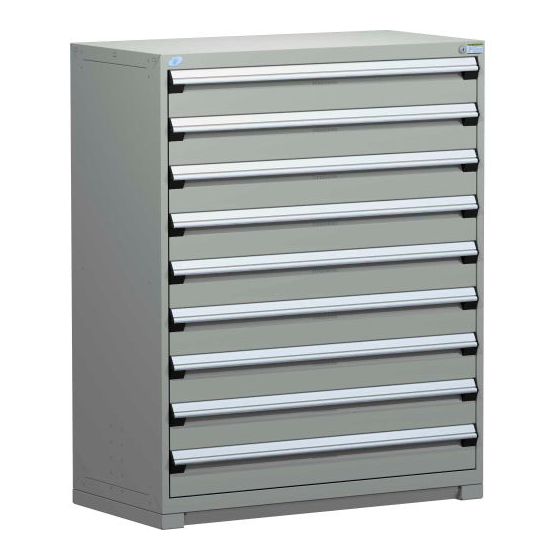

Rousseau Modular Cabinet R Line Assembly & User's Manual

Rousseau Modular Cabinet R Line Assembly & User's Manual

Advertisement

Quick Links

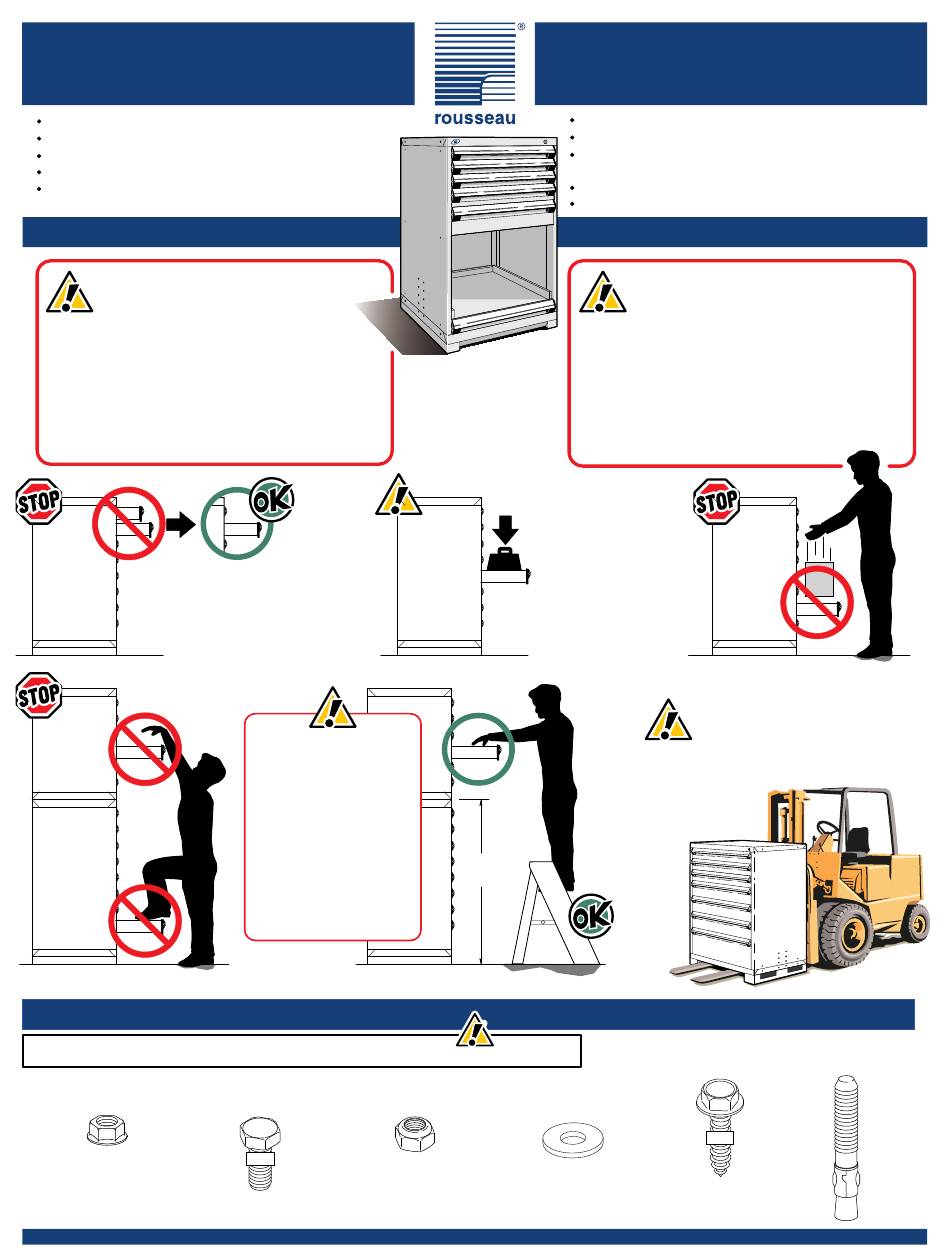

Modular Cabinet
R Line
Read instructions carefully.
All required hardware is included.
Please check the contents with your packing slip.
Two people are required for the assembly.
Save this document for future reference.
Security Guidelines
Fixed cabinet must be anchored in
order to avoid accidental tipping if more
than one drawer is opened at the same
time.
Drawers in a mobile cabinet must be equipped
with lock-in mechanism in order to avoid
accidental opening.
1-drawer-at-a-time mechanism is
recommended for mobile cabinets or cabinets
with levelling glides in order to avoid
accidental tipping.
Never open more than one drawer
at the same time.
Ne jamais ouvrir plus d'un
tiroir à la fois.
Hardware
Some illustrated hardware or tools will only be used with optional components.
Certaines quincailleries ou outils illustrés seront seulement utilisés avec des composantes optionnelles.
3/8" Flange Nut
Boulon épaul. 3/8"
3S2201ZA
2X
rousseaumetal.com
1-800-463-4271
Assembly & User Guide
The height of the upper
drawer must not exceed 60"
unless you have the adequate
equipment to reach the drawers
above 60" in a secure manner.
La hauteur du dernier tiroir
ne doit pas excéder 60"
à moins que vous ne possédiez
l'équipement adéquat pour
accéder aux tiroirs au-dessus
de 60" de façon sécuritaire.
5/16-18 bolt
5/16-18 nylon locknut
Boulon 5/16-18
Écrou nylon 5/16-18
3L120202
3S2003Z2
4X
4X
¾"
Guide d'assemblage et d'utilisation
Lisez attentivement les instructions.
Toute la quincaillerie requise est incluse.
Veuillez vérifier le contenu avec votre feuille de
livraison.
Conservez ces instructions pour référence future.
Deux personnes sont requises pour l'assemblage.
Les tiroirs d'un cabinet mobile doivent être
équipés du mécanisme "lock-in" pour éviter
l'ouverture accidentelle.
Le mécanisme "1-tiroir-à-la-fois" est
recommandé pour les cabinets mobiles ou
cabinets avec patins niveleurs pour éviter tout
basculement accidentel.
400 lb *
MAX
lb
* Evenly distributed load
Poids uniformément réparti
60"
5/16" Washer
Rondelle 5/16"
3Z022002
8X
Page 1/7
Cabinet modulaire
Consignes de sécurité
Le cabinet fixe doit être ancré afin
d'en éviter le basculement accidentel
si plus d'un tiroir était ouvert à la fois.
ATTENTION
Please lock or tilt cabinet towards the
back to avoid drawers from opening.
ATTENTION
Verrouiller ou incliner le cabinet vers
l'arrière pour éviter que les tiroirs
n'ouvrent.
Quincaillerie
Tapping screw
Vis taraudeuse
Ancrage 3/8"
3D5326T2
4X
2X
1
''
1/4
for wood top
pour dessus en bois
Ligne R
3/8"Anchor
3122400A
R10-SE21B
7D002010

Advertisement

loading
Need help?

Need help?

Do you have a question about the Modular Cabinet R Line and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Rousseau Modular Cabinet R Line

  • Page 1 Modular Cabinet Cabinet modulaire R Line Ligne R Assembly & User Guide Guide d’assemblage et d'utilisation Read instructions carefully. Lisez attentivement les instructions. All required hardware is included. Toute la quincaillerie requise est incluse. Please check the contents with your packing slip. Veuillez vérifier le contenu avec votre feuille de Two people are required for the assembly.
  • Page 2 Tools Required Outils Requis Ø 7/32" Ø 3/16" Ø 3/8" 1/2" 3/8" for concrete 1/2" pour béton 9/16" Ancrage au sol Floor Anchoring Cabinet must be anchored as indicated... Le cabinet doit être ancré aux endroits prévus à l'arrière. Cabinet avec base Cabinet with base BOTTOM VIEW 3 3/8''...
  • Page 3 Base cover Cache-base Base standard Standard Base Recessed Base Base en retrait Cabinet de superposition Stacking Cabinet Top view Vue de dessus ¾" rousseaumetal.com Page 3/7 1-800-463-4271...
  • Page 4 Poste de travail et cabinet Workstation and Cabinet Assembly of legs and other Pour l'assemblage des pattes et options, refer to assembly autres options, se référer au guide guide W10, W11, W12 & W20. W10, W11, W12 & W20. 12 gage Steel Top with cross bars (WS10/12) All other top Tous les autres dessus Dessus en acier d’épaisseur 12 jauge avec traverses (WS10/12)
  • Page 5 Cabinet Gang Anchoring Ancrage mitoyen des cabinets Front view Front view Fix the bottom of the cabinets only for mobile applications. Vue de face Vue de face Ancrage au bas des cabinets si mobile seulement. Do not tighten completly. Ne pas serrer complètement. Align cabinets at the same height and finish tightening bolts.
  • Page 6 Moving Workcenter with Cabinets Déplacement des postes de travail avec cabinets This section only applies to workstations Section s'appliquant uniquement aux postes that can not be assembled in their intended de travail ne pouvant pas être assemblés final location. directement à leur emplacement prévu. Each cabinet must be anchored underneath a work Chaque cabinet doit assemblé...
  • Page 7 Moving Workcenter with Cabinets Déplacement des postes de travail avec cabinets If a cabinet is not supported by a pallet jack and cannot Dans les cas où il y a un cabinet non supporté par un be anchored to another cabinet (e.g. cabinets are not transpalette et qui ne peut pas être ancré...
