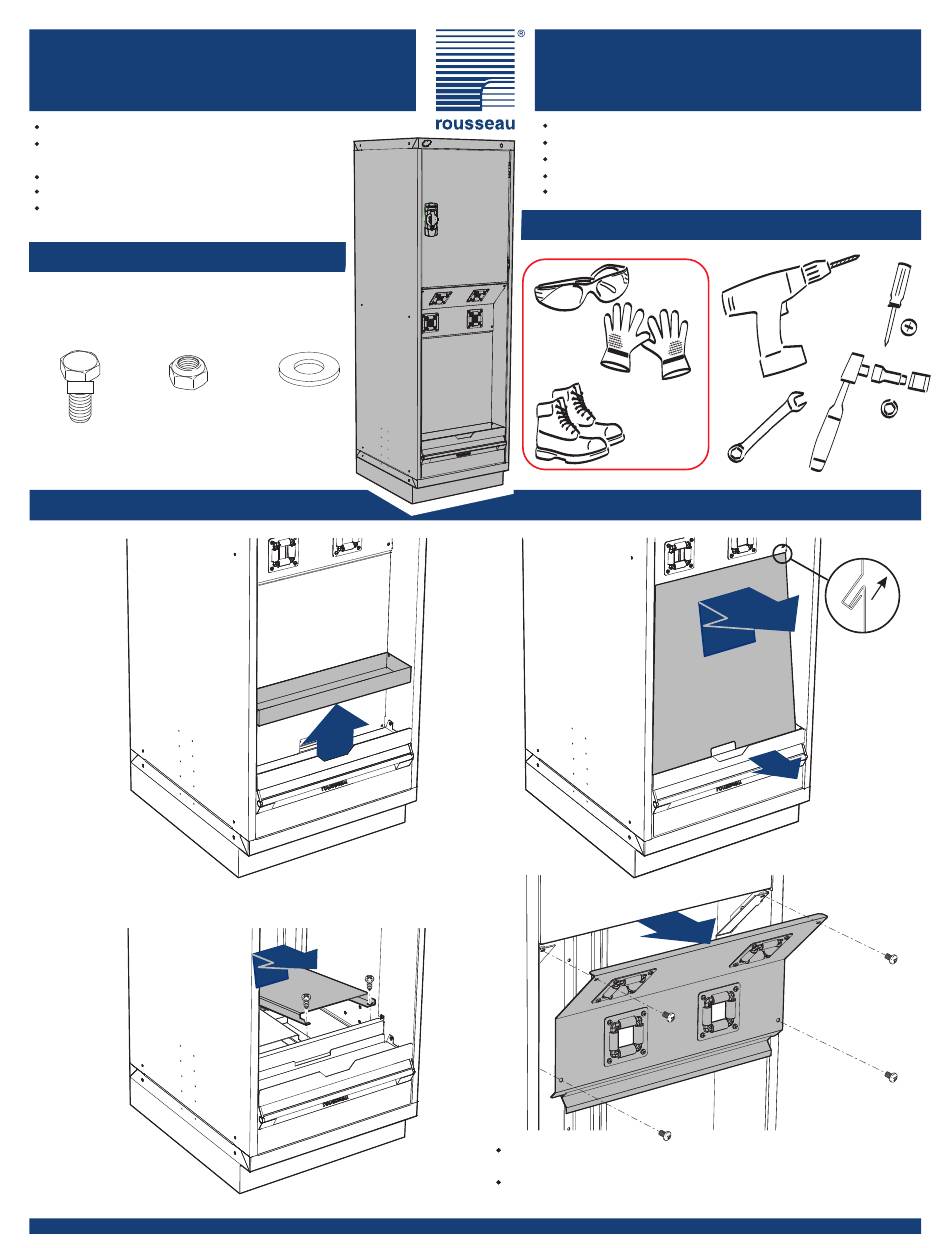

Rousseau R34-MA20B Assembly Manual

72''H Reel Cabinet
R Line
All required hardware is included.
Please check the contents with your
packing slip.
Read instructions carefully.
Two people are required for the assembly.
Save this document for future reference.
Hardware Quincaillerie
5/16-18 bolt 5/16-18 nylon locknut
Boulon 5/16-18 Écrou nylon 5/16-18
3L120202 3S2003Z2
¾"
Bottom Reels Assembly
rousseau.com
1-800-463-4271
Assembly Guide
5/16" Washer
Rondelle 5/16"
3Z022002
1
4
Cabinet à dévidoirs 72''H
Guide d'assemblage
Toute la quincaillerie requise est incluse.
Veuillez vérifier le contenu avec votre feuille de livraison.
Lisez attentivement les instructions.
Deux personnes sont requises pour l'assemblage.
Conservez ces instructions pour référence future.
Suggested tools
Cut-resistant gloves
Gants anti-coupure
Assemblage dévidoirs du bas
If required, the panel with holes can be removed to have more
space to facilitate reels assembly.
Si requis,le panneau avec ouvertures peut être retiré afin
d'avoir plus d'espace pour faciliter l'assemblage des dévidoirs.
Page 1/6
Ligne R
Outils suggérés
Ø 3/8"
1/2"
Side view
Vue de côté
3
2
5
R34-MA20B
7D002034
#2&3
1/2"
