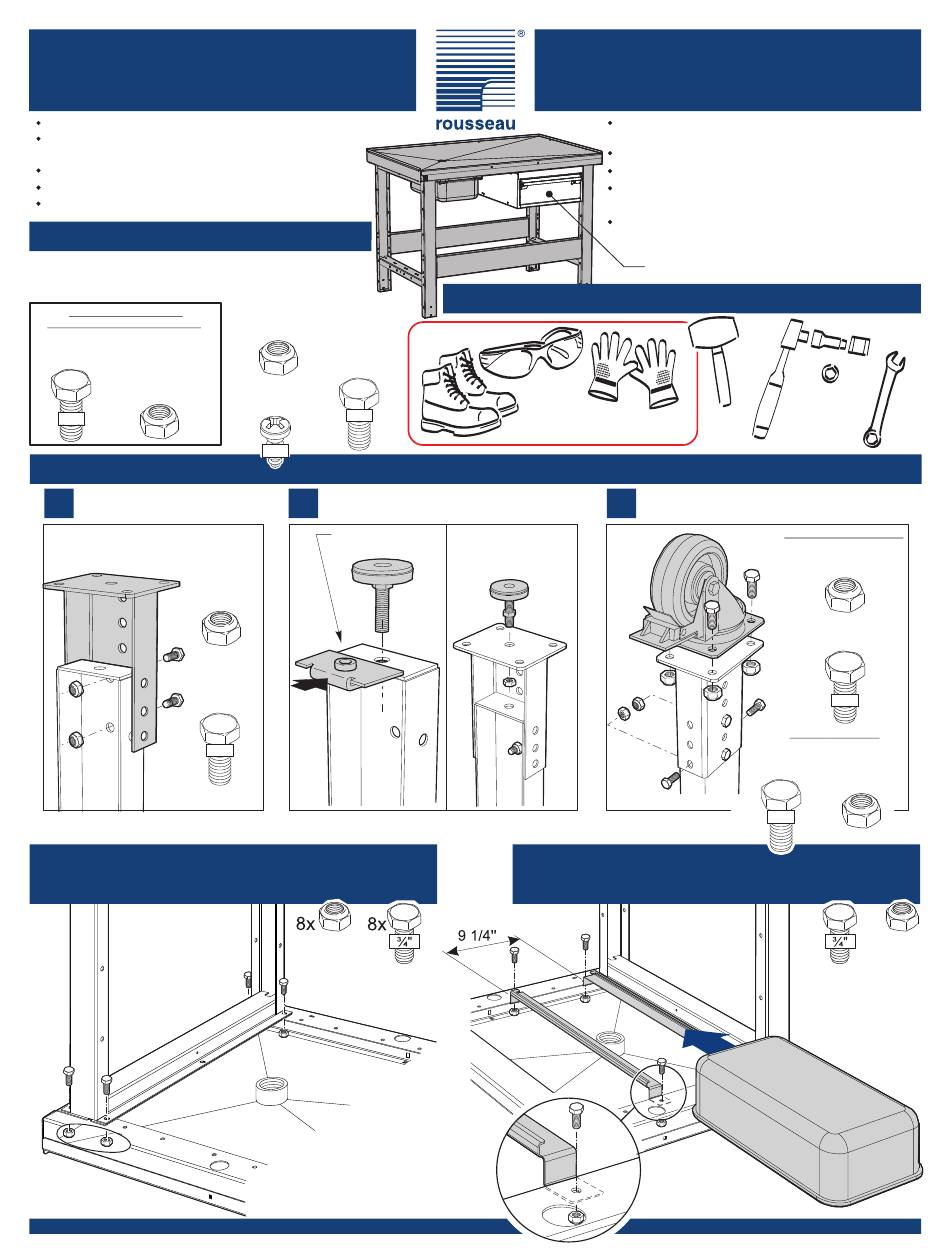

Rousseau W36-MA20S Assembly Manual

Transmission Bench
WS Line
All required hardware is included.
Please check the contents with your
packing slip.
Read instructions carefully.
Save this document for future reference.
Two people are required for the assembly.
Hardware
Some illustrated hardware is only supplied with optional components.
Algunos de los accesorios ilustrados son suministrados
únicamente con los componentes opcionales.
For caster assembly /
Para el montaje de las ruedas
3/8-16 bolts
Perno 3/8-16
3L122222
3/8-16 nylon locknuts
Tuerca de nylon 3/8-16
3S2203Z2
7/8"
Leg Accessories
Leg extensions WS21
1
Extensiones de pata WS21
Per leg
Por pata
5/16-18
Nylon locknuts
Tuerca de nylon
3S2003Z2
8x
5/16-18
Bolts / Perno
3L120202
8x
¾"
Top & Leg(s) Assembly
Superficies y patas - Montaje
rousseau.com
1-800-463-4271
Assembly Guide
Accesorios
5/16-18 nylon locknuts
Tuerca de nylon 5/16-18
3S2003Z2
5/16-18 bolts
Perno 5/16-18
3L120202
Tapping screws Tapping screws
Tornillo autorroscante Vis taraudeuse
3D1618L2 3D1618L2
¾"
5/8" 5/8"
Levelling glides WS26
2
Patines niveladores WS26
For open leg only
Por pata abierta
Guía de montaje
Tools Required
Cut-resistant gloves
Guantes anticorte
With leg
extensions WS21
Con extensión de
pata WS21
Page/Página 1/2
Banco de transmisión
Todos los accesorios necesarios están
incluidos.
Verificar el contenido con la nota de entrega
Leer atentamente las instrucciones.
Conservar estas instrucciones para
consultar en el futuro.
Se requieren dos personas para el montaje.
Drawer unit : refer to assembly guide L16
Unidad con cajón: consultar la guía L16.
Herramientas necesarias
Accesorios de patas
Casters
3
Ruedas
5/16-18
Bolts / Perno
3L120202
8x
¾"
Fluid container - Assembly
Recipiente para líquido - Montaje
Línea WS
1/2"
9/16"
1/2"
9/16"
Per caster / Por ruedas
3/8-16 nylon locknuts
Tuerca de nylon 3/8-16
3S2203Z2
4x
3/8-16 bolts
Perno 3/8-16
3L122222
4x
7/8"
Per leg / Por pata
5/16-18
Nylon locknuts
Tuerca de nylon
3S2003Z2
8x
4x 4x
W36-MA20S
7D000930S
