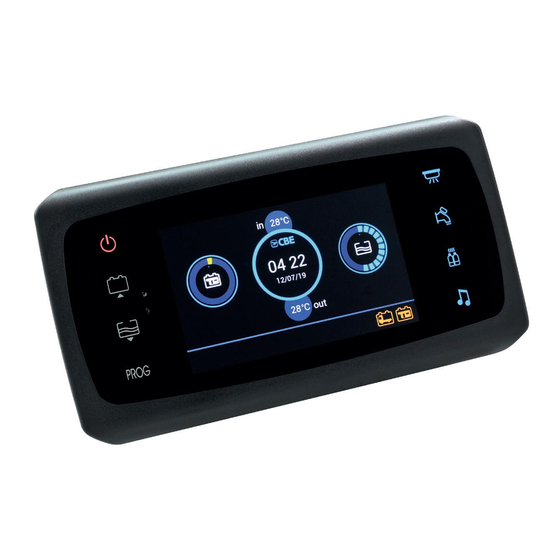

PL50-ST
ISTRUZIONI D'USO
IT
USER'S MANUAL
EN
BEDIENUNGSANLEITUNG
DE
INSTRUCTIONS D'EMPLOI
FR
ed. 02/2025 cod. 000590 Rev.03
NEW TECHNOLOGY

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PL50-ST and is the answer not in the manual?

Questions and answers

Related Manuals for CBE PL50-ST

Summary of Contents for CBE PL50-ST

  • Page 1 NEW TECHNOLOGY PL50-ST ISTRUZIONI D’USO USER’S MANUAL BEDIENUNGSANLEITUNG INSTRUCTIONS D’EMPLOI ed. 02/2025 cod. 000590 Rev.03...

  • Page 3: Table Of Contents

    Elementi principali del sistema elettrico Consigli e verifiche PANNELLO COMANDO “PL50-ST” Descrizione Videata principale Simboli segnali Simboli allarmi Funzioni Videata programmazione utente QUADRO DISTRIBUZIONE “DL40-ST“ Fusibili di protezione SCHEMA D’INSTALLAZIONE “PL50-ST” Main parts of the electrical system Advice and checks CONTROL PANEL “PL50-ST”...
  • Page 4 Signale-symbole Alarme-symbole Funktionen undenprogrammierung VERTEILUNGSMODUL “DL40-ST“ Sicherungen EINBAUPLAN “PL50-ST” Elements principaux du systeme electrique Conseils et controles PANNEAU DE COMMANDE “PL50-ST” Description Visualisation Symboles de signalisation Symboles de alarmes Fonctions Programmation utilisateur TABLEAU DE DISTRIBUTION “DL40-ST“ Fusibles de protection SCHEMA D’INSTALLATION “PL50-ST”...

  • Page 5: Elementi Principali Del Sistema Elettrico

    ELEMENTI PRINCIPALI DEL SISTEMA ELETTRICO > PANNELLO COMANDO “PL50-ST” - comando utenze, test batterie, test serbatoi. > QUADRO DI DISTRIBUZIONE 12V “DL40-ST” > SONDE ELETTRONICHE - misurano il livello dei serbatoi, visualizzazione in %. > BATTERIA SERVIZI “B2” - alimenta tutte le utenze dei servizi.

  • Page 6: Pannello Comando "Pl50-St

    PANNELLO COMANDO “PL50-ST” DESCRIZIONE Pulsante generale ON/OFF (per accendere o Pulsante “PROG” per la programmazione del spegnere premere per 2 secondi). sistema (vedi PROGRAMMAZIONE). Il corrispondente led è verde quando il pannello Pulsante di comando generale luci (gruppi luci di comando è acceso, è rosso in presenza di “A”...

  • Page 7: Videata Principale

    VIDEATA PRINCIPALE DESCRIZIONE Visualizzazione a barra dello stato della batteria Visualizzazione della data. servizi “B2”. Con funzione «AUTONOMIA» Visualizzazione a barra dello stato del serbatoio disattiva, la visualizzazione fa riferimento alla delle acque chiare. tensione della batteria, mentre con funzione «AUTONOMIA»...

  • Page 8: Simboli Allarmi

    Indica che la bombola principale del gas è in via di esaurimento . Indica che il blocco pompa è attivo. Indica con “+ chiave” inserito, che la rete 230V è ancora collegata. L’allarme viene segnalato anche a pannello spento. Indica un errore di comunicazione nel sistema CBE.

  • Page 9: Funzioni

    (corrente nominale 6A) della comando si spegne automaticamente. batteria motore (B1) nei seguenti casi: Automaticamente le utenze vengono ripristinate - con rete 230V inserita e carica batterie CBE quando la tensione maggiore di 13.5 V. è acceso.
  • Page 10 SERBATOI SPEGNIMENTO AUTOMATICO DELLA Serbatoio acque chiare con sonda elettronica: la visualizzazione avviene in “%” (step del 10%). LUCE ESTERNA Serbatoio acque grigie con sonda elettronica: la Un dispositivo elettronico spegne automaticamente visualizzazione avviene in “%” (step del 10%). la luce esterna con motore acceso. Serbatoio ausiliario (optional) con sonda elet- tronica: la visualizzazione avviene in “%”...

  • Page 11: Videata Programmazione Utente

    VIDEATA PROGRAMMAZIONE UTENTE Uscita Lingua Display Setting Adjust Info DESCRIZIONE Premere per più di 2 secondi il pulsante “PROG” rif. 3 per entrare in programmazione . Selezionare, premendo i pulsanti frecce rif. 1 e 2, il menu desiderato e confermare con il pulsante “PROG” rif. 3. Selezionando “ORA”...
  • Page 12 MENU’ OROLOGIO Impostazione formato “12h” o “24h”. Regolazione dell'orologio. - AM/PM (se precedentemente imposto su “12h”) 12:35 - ORA (lampeggiante) - MINUTI (lampeggiante) SVEGLIA Attivazione della sveglia: - ON (attivazione) - OFF (disattivazione) Sveglia Regolazione della sveglia (solo se precedentemente attivata): - ORA (lampeggiante) - MINUTI (lampeggiante) 12:35...

  • Page 13: Menu' Lingua

    DATA Regolazione della data. - giorno/mese/anno 12/02/18 Data MENU’ LINGUA LINGUA Selezionare la lingua desiderata. - ITA (Italiano) - ENG (Inglese) - DEU (Tedesco) Lingua - FRA (Francese) MENU’ DISPLAY PROXIMITY Attivazione / disattivazione della funzione proximity. - ON (attivazione) - OFF (disattivazione) Proximity...
  • Page 14 REGOLAZIONE LED Regolazione dell’intensità della retroilluminazione a led dei pulsanti in situazione “notte” (funzione “crepuscolare” intervenuta). 100% - (0÷100 %) Regolazione dell’intensità della retroilluminazione a led dei pulsanti in situazione “giorno” (funzione “crepuscolare” non intervenuta). 100% - (0÷100 %) REGOLAZIONE LCD Regolazione della retroilluminazione display quando il pannello di comando è...

  • Page 15: Regolazione Toni

    MENU’ SETTING REGOLAZIONE TONI Attivazione / disattivazione degli allarmi acustici. - ON (attivazione) - OFF (disattivazione) Toni REGOLAZIONE STOP POMPA Impostazione tempo d'intervento del dispositivo blocco pompa. - 1min ÷ 255min (attivavazione) - OFF (disattivazione) 5min Stop pompa BATTERIA SERVIZI (B2) * Impostazione del tipo di batteria: - START (batteria al piombo-liquido) - GEL (batteria al piombo-gel)

  • Page 16: Menu' Adjust

    CAPACITA’ BATTERIA (B2) * Impostazione della capacità (Ah) della batteria o delle batterie collegate: - (50 ÷ 450 Ah) 100Ah Capacità B2 NB: Voce presente solo con funzione autonomia su «ON» MENU’ ADJUST REGOLAZIONE TEMP.INT. * Taratura della temperatura interna con step di 0.5°C.
  • Page 17 REGOLAZIONE B2 VOLT Taratura della tensione della batteria servizi “B2". Il valore può essere regolato per un massimo di ±0.5V, con step di 0.1V. 12.3V B2 Volt REGOLAZIONE B1 VOLT Taratura della tensione della batteria motore “B1". Il valore può essere regolato per un massimo di ±0.5V, con step di 0.1V.

  • Page 18: Quadro Distribuzione "Dl40-St

    QUADRO DI DISTRIBUZIONE “DL40-ST” SIDE MARKER DIR3 DIR2 DIR1 DIR4 FUSIBILI DI PROTEZIONE Fusibile 20A per l'alimentazione dell’uscita Fusibile 7.5A per l'alimentazione dell’uscita ausiliaria “DIR3”, collegata direttamente alla ausiliaria “DIR4”, collegata direttamente alla batteria servizi (B2). batteria servizi (B2). Fusibile 10A per l’alimentazione della Fusibile 5A per l’alimentazione della luce stufa/boiler, collegata direttamente alla batteria esterna, si spegne automaticamente con il...

  • Page 19: Main Parts Of The Electrical System

    MAIN PARTS OF THE ELECTRICAL SYSTEM > CONTROL PANEL “PL50-ST” mains’ control, battery test, tank test . > DISTRIBUTION BOX “D L40-ST ” > ELECTRONIC TANK PROBES - they measure the content of the water tanks, visualization in “%”. > LEISURE BATTERY “B2” - it gives power to all users.

  • Page 20: Control Panel "Pl50-St

    CONTROL PANEL “PL50-ST” DESCRIPTIONS On/off main button (to turn on/off press for 2 “PROG” button for system setting (see SET- seconds). TING). If the relevant LED is green the control panel is Main lights button, switches the lights on and off on, if it is red an alarm is on (see ALARM SYM- (lights groups “A”...

  • Page 21: Main Visualizations

    MAIN VISUALIZATIONS DESCRIPTIONS “B2” leisure battery status display. With the Date display. “AUTONOMY” function deactivated, the display Fresh water tank status display. refers to the battery voltage, while with the “AUTONOMY” function activated, it refers to the External temperature digital indicator. SoC (state of charge).

  • Page 22: Alarm Symbol

    It indicates that the 230V net is connected (the symbol appear also when the panel is switched off). It indicates the recharging through solar panel (with a CBE solar regulator only). It displays that alarm clock is set. It displays that the tones are off.

  • Page 23: Functions

    (OUT D+ simulated output, awning light etc.). The D+ set to “START - GEL - AGM”). functions are activated in presence of at least one of - with CBE solar regulator when the B2 voltage is following conditions: >13.6V, only with the control panel on (if battery type is set to “Li”).
  • Page 24 TANKS TEMPERATURE Fresh water tank with electronic probe: visuali- Both int. and ext. temperatures have a sensor, which zation in % (steps of 10%). is placed inside or outside of the vehicle. Waste water tank with electronic probe: visuali- The precision of the temperature value is ±1°C. zation in % (steps of 10%).

  • Page 25: User's Setting Visualizations

    USER’S SETTING VISUALIZATIONS Exit Clock Language Display Setting Adjust Info DESCRIPTION To enter the set mode, press the “PROG” button (ref. 3) for more than 2 seconds. Select, by pushing the arrow keys ref. 1 and 2, the setting menu you want to operate and then confirm by pushing the “PROG”...

  • Page 26: Clock Menu

    CLOCK MENU CLOCK Select “12h” o “24h” type. Clock Clock setting. - AM/PM (if previously set to "12h") - HOURS (blinking) 12:35 - MINUTES (blinking) Clock ALARM CLOCK Alarm clock activation: - ON (activation) - OFF (deactivation) Alarm clock Set alarm clock time (only if alarm clock has been previously activated): - HOURS (blinking) - MINUTES (blinking)

  • Page 27: Language Menu

    DATE Date setting. - day/month/years 12/02/18 Date LANGUAGE MENU LANGUAGE Select the desidered language. - ITA (Italian) - ENG (English) - DEU (German) Language - FRA (French) DISPLAY MENU PROXIMITY Proximity functions activation/deactivation - ON (activation) - OFF (deactivation) Proximity...

  • Page 28: Led Setting

    LED SETTING Intensity setting of the buttons LED backlight in a “night” situation (“TWILIGHT” function on). - (0÷100 %) 100% Intensity setting of the buttons LED backlight in a “day” situation (“TWILIGT” function off). - (0÷100 %) 100% LCD SETTING Intensity setting of the display backlight when the control panel is in stand-by in a “night”...

  • Page 29: Tones Setting

    SETTING MENU TONES SETTING Acoustic alarms activation/deactivation . - ON (activation) - OFF (deactivation) Tones PUMP STOP SETTING Setting pump block device delay. - 1min ÷ 255min (activation) - OFF (deactivation) 5min Pump stop SERVICE BATTERY (B2) * Battery type setting: - START (lead-acid battery) - GEL (lead-gel battery) - AGM (AGM battery)

  • Page 30: Adjust Menu

    CAPACITY BATTERY (B2) * Setting the capacity (Ah) of the battery or connected batteries: - (50 ÷ 450 Ah) 100Ah B2 capacity NB: Option available only with autonomy function set to “ON” ADJUST MENU INT.TEMP. SETTING * Setting internal temperature, step 0.5°C. 25.5 Int.
  • Page 31 VOLTMETERS B2 SETTING Setting of the leisure battery “B2” voltmeter. Max. value +/- 0.5V, step 0.1V. 12.3V B2 Volt VOLTMETERS B1 SETTING Setting of the leisure battery “B1” voltmeter. Max. value 0.5V, step 0.1V. ± 11.7V B2 Volt INFO MENU SW VERSION Connected devices’...

  • Page 32: Distribuition Box "Dl40-St

    DISTRIBUTION BOX “DL40-ST” SIDE MARKER DIR3 DIR2 DIR1 DIR4 PROTECTION FUSES 20A fuse for “DIR3” auxiliary output power 20A fuse to give power to the AUX exit. supply, which is directly connected to leisure bat- 15A fuse to give power to the lights group “A”. tery (B2).

  • Page 33: Hauptelemente Der Elektrischen Anlage

    HAUPTELEMENTE DER ELEKTRISCHEN ANLAGE > KONTROLLPANEEL “PL50-ST” - Steuerung der Verbraucher, Batterie-Test, Tanks-Test, Uhr. > 12V VERTEILUNGSMODUL “DL40-ST” - Relais Schutztsicherungen. > ELEKTRONISCHE TANKSONDE - Messung des Wasserstands in den Tanks, Anzeige in “%”. > VERBRAUCHERBATTERIE “B2” - Versorgt alle Verbraucher.

  • Page 34: Kontrollpanel "Pl50-St

    KONTROLLPANEL “PL50-ST” BESCHREIBUNG Haupttaster ON/OFF (Drücken ca. 2 Sekunden “PROG” Taster für die Programmierung von dem System (sieh Programmierung). um ein- oder auszuschalten). Die leuchtende Leuchtdiode signalisiert, dass Lichter Taster ( Lichtgruppe “A” und “B”). das Panel eingeschaltet ist. Grün bedeutet, dass...

  • Page 35: Hauptanzeige

    HAUPTANZEIGE BESCHREIBUNG Strich-Anzeige für Verbraucherbatterie-Stand Datum. (B2). Bei deaktivierter «AUTONOMIE» - Strich-Anzeige für Frischwassertank-Stand. Funktion, bezieht sich die Anzeige auf die Batteriespannung, während bei aktiver Digitale Aussentemperaturanzeige. «AUTONOMIE» -Funktion bezieht sie sich auf den SoC (Ladezustand). Anzeige der aktiven Signal-Symbole. Digitale Uhr.

  • Page 36: Alarme-Symbole

    Signalisiert, dass di e Hauptgasflasche fast leer ist. Signalisiert, dass di e Pumpensperre aktiv ist . Bei „+ Zündung“ an, signalisiert, dass die 230-V-Spannung noch an liegt . (Symbol erscheint auch bei ausgeschaltetem Panel). Zeigt eine Störung in der Kommunikation mit einem CBE-Gerät an.

  • Page 37: Funktionen

    >13,6V, nur bei eingeschaltetem Bedienpanel D+ FUNKTIONEN (bei Batterietyp «START - GEL - AGM») Eine elektronische Einrichtung schaltet die D+ Funk- - mit CBE-Solarregler bei Spannung B2 > 13,6V, tionen bei laufendem Motor ein (Ausgang OUT D+, eingeschaltetem Bedienpanel (bei Vorzeltleuchte usw.).
  • Page 38 TANKS TEMPERATUREN FW-tank mit elektronischer Tankssonde: Die Die Messung der Innen- u. Aussentemperaturen Anzeige erfolgt in “%” (10%-Schritte). erfolgt anhand von Temperaturfühlern, die innerhalb Abwassertank mit elektronischer Tankssonde: und außerhalb des Fahrzeuges platziert sind. Die Anzeige erfolgt in “%” (10%-Schritte). Die Messgenauigkeit beträgt ±...

  • Page 39: Kundenprogrammierung

    “EINSTELLUNGEN”: Einstellung von System Parameter. “KALIBRIEREN”: Einstellung von Temperatur und Batterie Parameter “INFO”: Anzeige der Software-Version der angeschlossenen CBE-Geräte Durch das Drücken der Pfeiltaster Bez. 1 und 2 das ausgewählte Parameter verändern. Die Bestätigung erfolgt durch das Drücken der Taster “PROG” Bez. 3. Nach der Bestätigung wird entweder das nächste Parameter oder die Hauptseite automatisch angezeigt.
  • Page 40 UHR MENÜ Uhrzeitformat (“12h” oder “24h”). Uhr Einstellung - AM/PM (wehn vorher auf “12h” eingestellt) 12:35 STUNDEN (Uhr Anzeige blinkt) MINUTEN (Minuten blinken) WECKER Aktivierung / Deaktivierung des Weckers: - ON (Aktivierung) - OFF (Deaktivierung) Wecker Weckereinstellung (nur wenn Wecker aktiv): - STUNDEN (blinkend) - MINUTEN (blinkend) 12:35...
  • Page 41 DATUM Datum Einstellung: - Tag/Monat/Jahr 12/02/18 Datum SPRACHE MENÜ SPRACHE Die gewünschte Sprache wählen. - ITA (Italienisch) - ENG (Englisch) - DEU (Deutsch) Sprache - FRA (Französisch) DISPLAY MENÜ PROXIMITY Aktivierung/Deaktivierung der Proximity- Funktion: - ON (Aktivierung) - OFF (Deaktivierung) Proximity...
  • Page 42 LED EINSTELLUNG Einstellung der Intensität der LED- Hinterbeleuchtung der Taster in einer “Nacht- Situation” (d.h. wenn die “DÄMMERUNGSFUNKTION” aktiv ist): 100% - (0÷100 %) Einstellung der Intensität der LED- Hinterbeleuchtung der Taster in einer “Tag- Situation” (d.h. wenn die “DÄMMERUNGSFUNKTION” nicht aktiv ist): 100% - (0÷100 %) BILDSCHIRM EINSTELLUNG...

  • Page 43: Einstellungen Menü

    EINSTELLUNGEN MENÜ AKUSTISCHE ALARMTÖNE Aktivierung / Deaktivierung der akustischen Alarmtöne: - ON (Aktivierung) Toene - OFF (Deaktivierung) PUMPE SPERR Einstellung der Zeitabschaltung der Wasserpumpe: 1min ÷ 255min (Aktivierung) 5min - OFF (Deaktivierung) Pumpe Sperr VERBRAUCHERBATTERIE (B2) * Einstellen des Batterietyps: - START (Blei-Säure-Batterie) - GEL (Blei-Gel-Batterie) - AGM (AGM-Batterie)
  • Page 44 KAPAZITAET BATTERIE (B2) * Einstellen der Kapazität (Ah) der angeschlossenen Batterie oder Batterien: - (50 ÷ 450 Ah) 100Ah Kapazitaet B2 Hinweis: dieser Punkt ist nur vorhanden, wenn die Autonomie-Funktion auf «ON» steht. KALIBRIEREN MENÜ INNENTEMPERATUR * Eichung der Innentemperatur mit Abstand von 0,5°C.
  • Page 45 B1 VOLT EICHUNG Eichung der Spannung der Fahrzeugbatterie “B1”. Max. Wert ± 0,5V mit Abstand von 0,1V. 11.7V B1 volt INFO MENÜ SW-VERSION Anzeige der Software-Version der angeschlossenen CBE-Geräte. DEVICE VERS. distr.box 0.01 bus amper. 0.00 bus dimmer 0.00 bus step 0.00...

  • Page 46: Verteilungsmodul "Dl40-St

    VERTEILUNGSMODUL “DL40-ST” SIDE MARKER DIR3 DIR2 DIR1 DIR4 SICHERUNGEN 20-A Sicherung für die Versorgung der Aux- 15-A Sicherung für die Versorgung der Licht- Ausgang “DIR3”; direkt an Verbraucherbatterie gruppe “B”. (B2) angeschlossen. 10) 7.5-A Sicherung für die Versorgung der Aux- 10-A Sicherung für die Versorgung der Heizung/ Ausgang “DIR4”;...

  • Page 47: Elements Principaux Du Systeme Electrique

    ELEMENTS PRINCIPAUX DU SYSTEME ELECTRIQUE > PANNEAU COMMANDE “PL50-ST” - commande utilisations, test batterie, test réservoirs > TABLEAU DE DISTRIBUTION 12V “ DL40-ST ” > SONDES ELECTRONIQUES - mesurent le contenu des réservoirs, visualisation en “%”. > BATTERIE SERVICES “B2” - alimente toutes les utilisations des services.

  • Page 48: Panneau De Commande "Pl50-St

    PANNEAU DE COMMANDE “PL50-ST” DESCRIPTION Bouton général on/off (pour sa mise en service Bouton “PROG” pour la programmation du et hors service, appuyer 2 secondes). système (voir PROGRAMMATION). La led verte correspondante indique que le Bouton de commande des lumières (groupe tableau de commande est allumé, alors que la...

  • Page 49: Visualisation

    VISUALISATION DESCRIPTION rieure. Affichage de l’état de la batterie des services “B2”. Avec la fonction «AUTONOMIE» Affichage de le date désactivée, l'affichage se réfère à la tension de la batterie, tandis qu'avec la fonction Affichage de l’état du réservoir eau propre. «AUTONOMIE»...

  • Page 50: Symboles De Alarmes

    Indiquant que la bouteille de gaz principale est sur le point de se terminer. Indiquant que le blocage de la pompe est actif Avec “+ clef” enclenché, ceci indique que le circuit de 230V est encore branché. Indique une erreur de communication avec appareil CBE.

  • Page 51: Fonctions

    (si le type de batterie est réglé sur «START - GEL - AGM»). FONCTION D+ - avec régulateur solaire CBE lorsque la tension Un dispositif électronique active les fonctions D+ B2 est >13,6V, uniquement avec le panneau (sortie +OUT D+, lumière extérieure etc.) avec...
  • Page 52 EXTINCTION AUTOMATIQUE DE RESERVOIRS Réservoir eau propre avec sonde électronique: L’ÉCLAIRAGE EXTERIEUR l affichage est en % ’ (niveau de 10%) Un dispositif électronique éteint automatiquement Réservoir eau usée avec sond à vis. l’éclairage extérieur une fois que le moteur a démarré. Réservoir auxiliaire (option) avec sonde électronique : l'affichage est en % (niveau de...

  • Page 53: Programmation Utilisateur

    PROGRAMMATION UTILISATEUR Exit Heure Langue Display Setting Adjust Info DESCRIPTIONS Pour entrer en programmation appuyer plus de deux secondes le bouton “PROG” (ref. 3). En appuyant sur les boutons en forme de flèche réf. 1 et 2, sélectionner le menu voulu et confirmer avec le bouton “PROG”...
  • Page 54 MENU HOROLOGE HEURE Format de réglage "12h" ou "24h". Heure Réglage heure. - AM/PM (si précédemment réglé sur "12h") 12:35 - HEURE (clignotante) Heure - MINUTES (clignotante) REVEIL Activation de l'alarme réveil . - ON (a ctivation - OFF (désactivation) Réveil Etablir de l'heure de la réveil (seulement si déjà...

  • Page 55: Menu Langue

    DATE Réglage date. - jour/mois/annèe 12/02/18 Date MENU LANGUE LANGUE Sélectionner la langue souhaitée. - ITA (Italien) - ENG (Anglais) - DEU (Allemand) Langue - FRA (Français) MENU DISPLAY PROXIMITY Activation désactivation de la fonction proximity. - ON (activation) - OFF (désactivation) Proximity...
  • Page 56 RÉGULATION LED Réglage de l’intensité du rétro-éclairage à Led du boutons en situation “nuit”. (Fonction “crépuscolaire” activé). - (0÷100 %) 100% Réglage de l’intensité du rétro-éclairage à Led du boutons en situation “jour”. (Fonction “crépuscolaire” desactivé). - (0÷100 %) 100% RÉGULATION LCD Régulation du rétro-éclairage affichage quand le panneau de commande est en stand-by en...
  • Page 57 MENU SETTING RÉGULATION TONES Activation / deactivation des alarmes acoustiques. - ON (activation) - OFF (desactivation) Tones RÉGULATION POMPE STOP Réglage temps d’intervention du dispositif de blocage de la pompe . - 1min ÷ 255min (activation) - OFF (desactivation) 5min Pompe Stop BATTERIE DE SERVICE (B2) * Réglage du type de batterie:...
  • Page 58 CAPACITE’ DE BATTERIE (B2) * Réglage de la capacité (Ah) de la batterie ou des batteries connectées: - (50 ÷ 450 Ah) 100Ah Capacité B2 NB: Option available only with autonomy function set to “ON” MENU ADJUST RÉGULATION INT.TEMP. * Réglage témperature intérieure par pas de 0.5°C 25.5...
  • Page 59 RÉGULATION B2 VOLT Réglage de la tension de la batterie services “B2”. Valeur max. +/- 0.5V par pas de 0.1V 12.3V B2 Volt REGOLAZIONE B1 VOLT Réglage de la tension de la batterie moteur “B1”. Valeur max. +/- 0.5V par pas de 0.1V 11.7V B1 Volt MENU INFO...

  • Page 60: Tableau De Distribution "Dl40-St

    TABLEAU DE DISTRIBUTION “DL40-ST” SIDE MARKER DIR3 DIR2 DIR1 DIR4 FUSIBLES DE PROTECTION Fusible 20A pour l'alimentation de la sortie 10) Fusible 7,5A pour l'alimentation de la sortie auxiliaire “DIR3”, branchée directement à la auxiliaire “DIR4”, branchée directement à la batterie services (B2).

  • Page 61: Schema D'installazione "Pl50-St

    INSTALLATION “PL50-ST”...
  • Page 62 NOTE...
  • Page 63 NOTE...
  • Page 64 AL-KO Vehicle Technology Electronics S.r.l. Via Vienna, 4 - z.i. Spini (settore D) 38121 Trento - Italy Tel. +39 0461 991598 Fax +39 0461 960009 cbe@cbe.it / info@nordelettronica.it www.cbe.it / www.nordelettronica.it...
