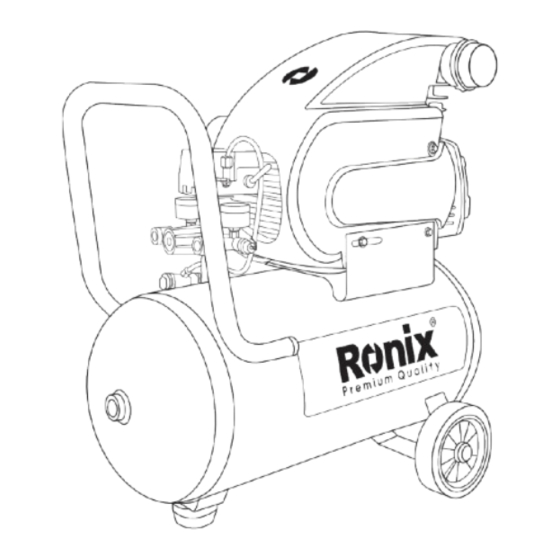

Ronix RC-2510 Manual

Air compressor 25l
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUFTKOMPRESSOR 25L
RC-2510
www.ronixtools.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RC-2510 and is the answer not in the manual?

Questions and answers

Related Manuals for Ronix RC-2510

Summary of Contents for Ronix RC-2510

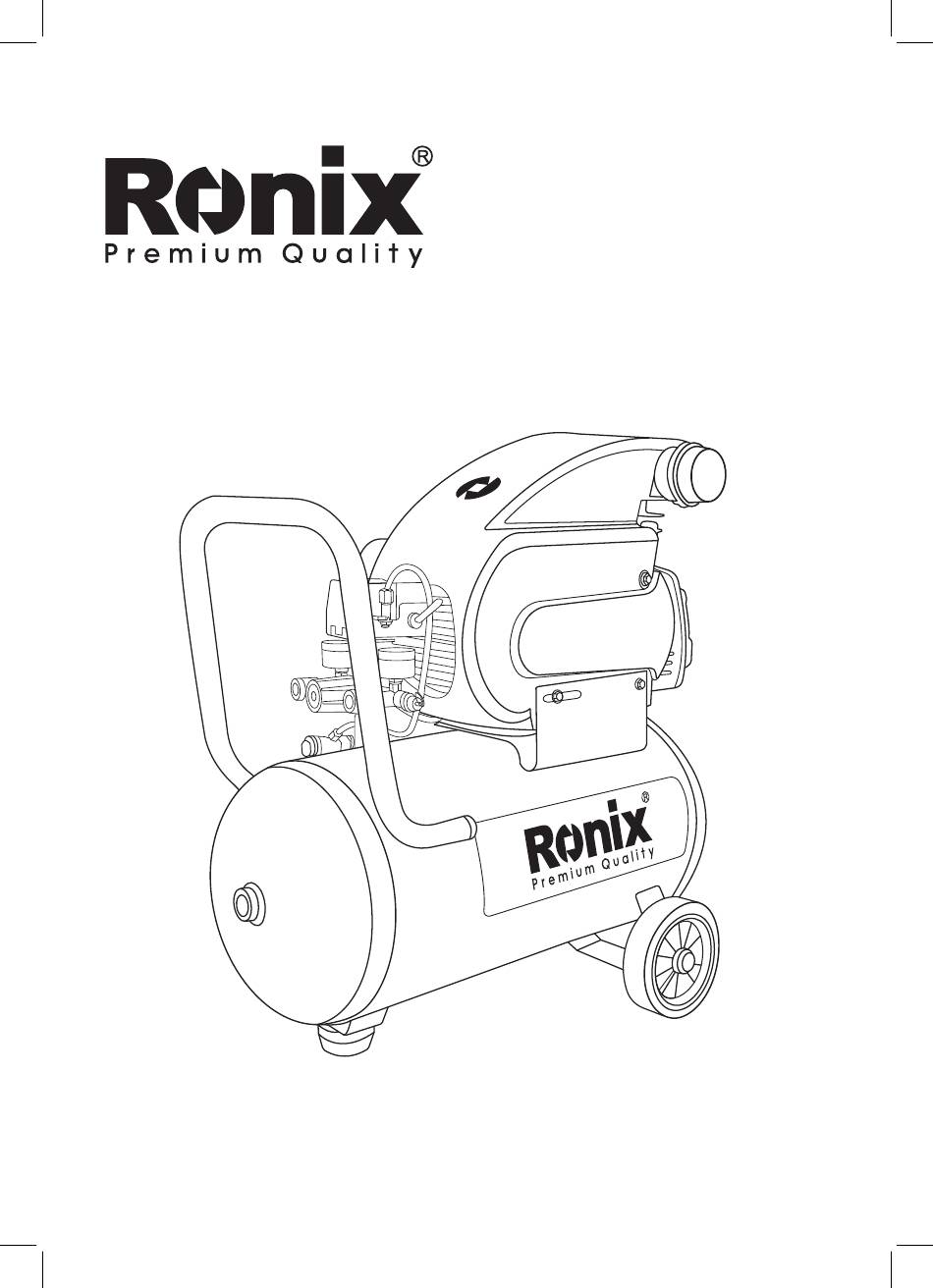

  • Page 1 LUFTKOMPRESSOR 25L RC-2510 www.ronixtools.com...

  • Page 3: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN Modell RC-2510 Maximaler Druck 8Bar-115PSI Tankkapazität Spannung (Voltzahl) 220V Frequenz 50Hz Luftdurchfluss 200L/min Geschwindigkeit 2850U/min Leistung Geräuschpegel 96db Gewicht 22.5Kg 1 Paar Räder, 1 Stk. Luftfilter, 1 Paar Mutter Zubehör 1 Paar Bolzen, 1 Paar Polster WERKZEUGTEILE Ein-/Aus-Schalter...
  • Page 4 Filter Griff Öleinfüllöffnung Sichtglas Sicherheitsschalter Räder ALLGEMEINE SICHERHEITSANWEISUNGEN FÜR ELEKTROWERKZEUGE WARNUNG! -Lesen Sie alle Sicherheitswarnungen und alle Anweisungen sorgfältig durch! Das Nichtbefolgen der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. -Bewahren Sie alle Warnungen und Anweisungen für zukünftige Referenzen auf.

  • Page 5: Elektrische Sicherheit

    ARBEITSBEREICHSICHERHEIT - Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordentliche oder dunkle Bereiche fördern Unfälle. - Betreiben Sie keine Elektrowerkzeuge in explosionsgefährdeten Atmosphären, wie in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder Dämpfe entzünden können.

  • Page 6: Persönliche Sicherheit

    PERSÖNLICHE SICHERHEIT - Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie den gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen.
  • Page 7 Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in dem Tempo, für das es konzipiert wurde. - Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet., Eein Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
  • Page 8 wird die Sicherheit des Elektrowerkzeugs gewährleistet. -Befolgen Sie die Anweisungen zur Schmierung und zum Wechsel von Zubehörteilen. -Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. LUFTKOMPRESSOR: VERWENDUNG UND PFLEGE Überschreiten Sie nicht die Druckbewertung einer Komponente im System.

  • Page 9: Spezielle Sicherheitsvorschriften

    Die Einhaltung dieser Regeln verringert das Risiko einer Verschlechterung des Kunststoffgehäuses SPEZIELLE SICHERHEITSVORSCHRIFTEN Machen Sie sich mit Ihrem Luftkompressor vertraut. Lesen Sie die Bedienungsanleitung sorgfältig durch. Lernen Sie die Anwendungen und Einschränkungen sowie die spezifischen potenziellen Gefahren im Zusammenhang mit diesem Produkt kennen. Die Einhaltung dieser Regel verringert das Risiko von Stromschlägen, Bränden oder schweren Verletzungen.
  • Page 10 oder Stolpern führen und beschädigt werden. Verwenden Sie den Luftkompressor nur für den vorgesehenen Zweck. Verändern oder modifizieren Sie das Gerät nicht vom Originaldesign oder der Funktion ab. Seien Sie sich immer bewusst, dass unsachgemäßer Gebrauch und falsche Handhabung dieses Produkts zu Verletzungen bei Ihnen selbst und anderen führen können.
  • Page 11 ordnungsgemäß repariert oder ersetzt werden. Die Einhaltung dieser Regel verringert das Risiko von Stromschlägen, Bränden oder schweren Verletzungen. Stellen Sie sicher, dass Ihre Verlängerungsschnur in gutem Zustand ist. Verwenden Sie bei Verwendung einer Verlängerungsschnur unbedingt eine, die stark genug ist, um den Strom zu tragen, den Ihr Produkt benötigt.

  • Page 12: Allgemeine Wartung

    Temperaturen kommen. Verwenden Sie Handschuhe, um Verletzungen durch hohe Temperaturen zu vermeiden. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person überwacht oder angewiesen, wie das Gerät zu verwenden ist.

  • Page 13: Austausch Des Luftfilters

    WARNUNG! Vermeiden Sie unbedingt den Kontakt von Bremsflüssigkeiten, Benzin, auf Erdöl basierenden Produkten, Eindringölen usw. mit Kunststoffteilen. Chemikalien können Kunststoff beschädigen, schwächen oder zerstören, was zu schweren persönlichen Verletzungen führen kann. Elektrowerkzeuge, die auf Glasfasermaterial, Gipskartonplatten, Spachtelmassen oder Putz verwendet werden, können aufgrund des abrasiven Charakters von Glasfaserabrieb und -spänen zu beschleunigtem Verschleiß...
  • Page 14 ÖLWECHSEL -Das Öl sollte nach den ersten 10 Betriebsstunden und dann alle 100 Betriebsstunden gewechselt werden. -Das Sichtglas über dem Tank zeigt den Ölstand an, sodass der Bediener auf einen Blick erkennen kann, ob Öl nachgefüllt werden muss. -Stellen Sie einen geeigneten Behälter unter den Ablass, um das gebrauchte Öl aufzufangen.
  • Page 15 AIR COMPRESSOR 25L RC-2510...

  • Page 16: Specifications

    SPECIFICATIONS Model RC-2510 Max.Pressure 8Bar-115PSI Tank Capacity Voltage 220V Frequency 50Hz Air Flow 200L/min Speed 2850RPM Power Noise Level 96db Weight 22.5Kg Wheels, Air Filter, Nut, Accessories Bolts, Custions PARTS LIST ON/OFF Switch Pressure Gauge Pressure Gauge Motor Housing Coupler...

  • Page 17: General Power Tool Safety Warnings

    Filter Handle Oil Fill Hole Safety Sight Glass Switch Wheel GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. - Save all warnings and instructions for future reference.

  • Page 18: Electric Safety

    - Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. ELECTRIC SAFETY - Power tool plugs must match the outlet. Never modify the plug in any way. Don’t use any adaptor plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.
  • Page 19 - Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energizing power tools that have the switch on invites accidents. - Remove any adjusting key or wrench before turning the power tool on.
  • Page 20 power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. - Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. - Use the power tool, accessories and tool bits etc.

  • Page 21: Special Safety Rules

    parts, and any other condition that may affect the product’s operation. If damaged, have the air compressor serviced before using. Many accidents are caused by poorly maintained products. - Keep the exterior of the air compressor dry, clean and free from oil and free from oil and grease.
  • Page 22 - Entangled or snarled hoses can cause loss of balance or footing and may become damaged. - Use the air compressor only for its intended use. Do not alter or modify the unit from the original design or function. - Always be aware that misuse and improper handling of this product can cause injury to yourself and others.
  • Page 23 extension cord, sure to use one heavy enough to carry the current your product will draw. A wire gauge size (A.W.G- of at least 14 is recommended for an extension cord 7.5 m or less in length. A cord exceeding 15M is not recommended.
  • Page 24 ASSEMBLY UNPACKING This product requires assembly. Carefully remove the product and any accessories from the box. WARNING! This product requires assembly. Carefully remove the product and any accessories from the box. WARNING! Do not use this product if any parts on the packing list are already as- sembled to your product when you unpack it.

  • Page 25: Checking The Oil

    WARNING! Do not connect to power supply until assembly is complete. Failure to comply could result in accidental starting and possible serious personal injury. CHECKING THE OIL Always check the oi; when the unit is sitting on a level surface and before first use.

  • Page 26: Break-In Period

    APPLICATIONS Air compressors are utilized in a variety of air variety of air system applications. Match hoses, connectors, air tools, and accessories to the capabilities of the air compressor. You may use this product for the purposes listed below: - Operating some air-powered tools - Operating air accessories such as air nozzles and tire inflators.

  • Page 27: Using The Air Compressor

    NOTE: When the compressor is in the ON position, the air compressor will automatically turn back on when the designated tank air pressure limit. It will also shut off again when the desired limit. It will also shut off again when the desired pressure is reached. WARNING! Never exceed the air tool’s pressure rating as recommended by the manufacturer.

  • Page 28: Draining The Tanks

    5- Connect the power cord to the power supply. 6- Turn the switch ON (1). 7- Pull out and rotate pressure regulator knob to desired line pressure at the outlet; turning counterclockwise regulator knob to desired line pressure. Turning the knob clockwise increases air pressure at the outlet;...

  • Page 29: Checking The Safety Valve

    2- Pull the ring on the pressure relief valve to release until pressure gauge reads less than 1.4 bar. 3- Release the ring. 4- Rotate drain valves counterclockwise to open. 5- Tilt tank drain moisture tank into a suitable container. NOTE: Condensate is a polluting material and should be disposed of in compliance with local regulations.

  • Page 30: General Maintenance

    will shut off when the pressure reaches the preset maximum. 2- Turn the air compressor off. 3- Pull the ring on the safety valve to release air for three to five seconds. 4- The ring pin must be pushed back into position to stop the flow so air at high pressure.

  • Page 31: Bearing Lubrication

    Use clean cloths to remove sort, dust, oil, grease, etc. AS a routine part of air compressor maintenance, it is also advised that the oil is routinely checked for proper levels. WARNING! Do not at any time let brake fluids, gasoline, petroleum- based products, penetrating oils, etc., come in contact with plastic parts, Chemicals can damage, weaken or destroy plastic which may result in serious personal injury.

  • Page 32: Changing The Oil

    4- Install new air filter. 5- Replace the air filter cover and secure it by turning it clockwise. CHANGING THE OIL Replace the oil after the first 10 hours of operation and every 100 hours following the oil change. The sight glass, located above the tank, indicates the oil level and lets the operator see at a glance if oil should be added.

  • Page 33: Troubleshooting

    TROUBLESHOOTING PROBLEM CAUSE POSSIBLE SOLUTION Loss of power or Check for proper use of overheating extension cord Check to be sure unit is plugged NO electrical power Blown shop/house fuse Check fuse/ breaker Shop/house breaker Replace shop/house blow fuse open Compressor will not Reset shop/house break- Current limiting...
  • Page 34 Excessive water in air Drain tanks tanks Excessive moisture in Discharge air Move to area of less humidity; High humidity use air-line filter Defective pressure Take compressor to service switch center Take compressor to service Excessive air usage center Decrease air usage; compressor Compressor runs continuously Large enough for tools require-...
  • Page 36 www.ronixtools.com...
