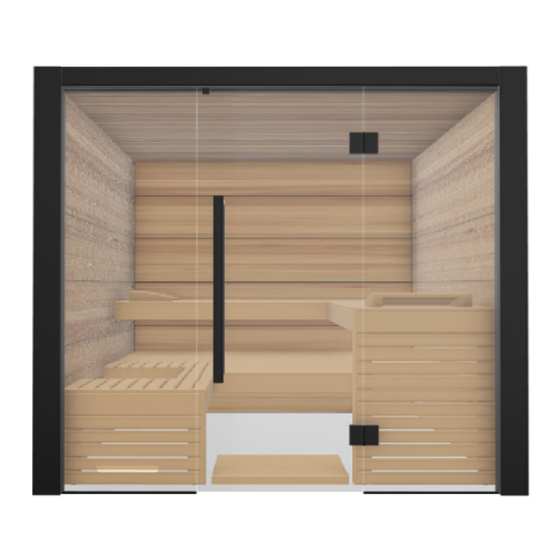

Element sauna
Fuji
Fuji Small - 200.5 x 160 x 210 cm
Fuji Large - 200.5 x 200.5 x 210 cm
INSTRUCTIONS FOR INSTALLATION AND USE
English
Fuji Small
Version 09/23
Fuji Large
EN
DE
FUJI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Fuji Small and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sentiotec Fuji Small

Summary of Contents for Sentiotec Fuji Small

  • Page 1 Element sauna Fuji Fuji Small - 200.5 x 160 x 210 cm Fuji Large - 200.5 x 200.5 x 210 cm INSTRUCTIONS FOR INSTALLATION AND USE English Fuji Small Fuji Large Version 09/23 FUJI...

  • Page 2: Table Of Contents

    1. Preparing for installation 1.1. Important note 1.2. Tools required 1.3. Maintenance and cleaning 1.4. Disposal 2. Parts list for Fuji Small 3. Parts list for Fuji Large 4. Floor plan for Fuji Small 4.1. Left floor plan 4.2. Right floor plan 5. Floor plan for Fuji Large 5.1. Left floor plan...

  • Page 3: Preparing For Installation

    These installation instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. 1.1. Important note ● Before you begin work, check the parts list to ensure that all the individual parts have been delivered.

  • Page 4: Tools Required

    Instructions for installation and use p. 4/16 1.2. Tools required ● Hammer with a wooden head or a mallet ● Cordless screwdriver with bits for cross-head screws and Torx ● Roller tape measure ● Drill bits with a diameter of 3 mm, 10 mm, 20 - 30 mm (for sauna heater power cable) ●...

  • Page 5: Maintenance And Cleaning

    Instructions for installation and use p. 5/16 Handle glass with care: Special care must be taken with the edges of the glass – hardened glass can shatter into small pieces in the event of impact. Insert protective cushioning (e.g: cardboard box) under the edge of the glass.

  • Page 6: Parts List For Fuji Small

    Instructions for installation and use p. 6/16 2. Parts list for Fuji Small No. of Name Dimensions (cm) items Base frame Base frame, rear 197.5 x 6 x 4 Base frame 150.5 x 6 x 4 Wall elements Electrical element W1 157 x 105.7 x 7.1...
  • Page 7 Instructions for installation and use p. 7/16 No. of Name Dimensions (cm) items Interior fittings Upper bench – angled bench 69.5 x 62 x 13 Upper bench 185.3 x 62 x 13 Lower bench 185.3 x 62 x 9 Lower bench 123.3 x 35 x 13 Lower bench –...

  • Page 8: Parts List For Fuji Large

    Instructions for installation and use p. 8/16 3. Parts list for Fuji Large No. of Name Dimensions (cm) items Base frame Base frame, rear 197.5 x 6 x 4 Base frame 191 x 6 x 4 Wall elements Electrical element W1 197.5 x 105.7 x 7.1 Electrical element W2 197.5 x 104.2 x 7.1...
  • Page 9 Instructions for installation and use p. 9/16 No. of Name Dimensions (cm) items Interior fittings Upper bench – angled bench 110 x 62 x 13 Upper bench 185.3 x 62 x 13 Lower bench 185.3 x 62 x 9 Lower bench 123.3 x 55 x 13 Lower bench –...

  • Page 10: Floor Plan For Fuji Small

    Instructions for installation and use p. 10/16 4. Floor plan for Fuji Small 4.1. Left floor plan 2005 2500 4.2. Right floor plan 2005 2500...

  • Page 11: Floor Plan For Fuji Large

    Instructions for installation and use p. 11/16 5. Floor plan for Fuji Large 5.1. Left floor plan 2005 2500 5.2. Right floor plan 2005 2500...

  • Page 12: Assembling The Cabin

    Instructions for installation and use p. 12/16 6. Assembling the cabin ATTENTION! The cabin is designed for both “right-hand” and “left-hand” assembly. Please observe the floor plans on pages 10 and 11, depending on model. Observe the figures starting on page 17. 6.1. Assembling the base frame Screw the corners of the base frame in place as shown. When doing so, make sure it is aligned horizontally (use spirit level). The gap between the floor and the base frame at the front side must be no more than 5 mm.

  • Page 13: Assembling The Glass Elements

    Instructions for installation and use p. 13/16 6.5. Assembling the glass elements Please note that when you install the “glass element with holes for door hinges”, you are defining the direction in which the door opens (see option 1 and 2) as well as the positioning of the sauna heater. Install the aluminium profiles. Position the glass element centrally in the door frame, ensuring straight alignment, and slide the glass elements to the left and right, respectively, into the grooves in the corner posts.

  • Page 14: Installing The Electrical Equipment

    Instructions for installation and use p. 14/16 6.8. Installing the electrical equipment You need a hole in the cable shaft behind the heater measuring Ø 2 cm for the heater supply cable. Use your vertical guideline (6.3.). Drill the cable outlet at a right angle and route the cable as far as the roof to the power unit for the sauna for Home fin and Home Premium fin / 7 x 2.5 mm control (5 x 2.5 mm...
  • Page 15 Fig.1 Connection diagram 1 *Humidity sensor (FTS2) 8 Power booster 2 Status output 9 Fan 139 °C 3 Remote start a Light 4 Additional output (max. 3.5 kW) Earthing bar 5 *Vaporizer (max. 3.5 kW) c Heater sensor with over- heat cut-out (F1) 6 Heating system (max.
  • Page 16 Instructions for installation and use p. 16/16 Heater sensor (F1) Bench sensor (F2) Colour code: Power unit Power unit bk - Black rd - Red gn - Green wt wt - Blue wt - White br - Brown or - Orange wt wt wt wt Humidity/temperature sensor (FTS2)
  • Page 17 Elementsauna Fuji Fuji Small - 200,5 x 160 x 210 cm Fuji Large - 200,5 x 200,5 x 210 cm MONTAGEANLEITUNG Deutsch Fuji Small Fuji Large Version 09/23 FUJI...
  • Page 18 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Benötigtes Werkzeug 1.3. Wartung und Reinigung 1.4. Entsorgung 2. Stückliste Fuji Small 3. Stückliste Fuji Large 4. Grundriss Fuji Small 4.1. Grundriss „links“ 4.2. Grundriss „rechts“ 5. Grundriss Fuji Large 5.1. Grundriss „links“...

  • Page 19: Montage Vorbereitung

    Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt...

  • Page 20: Benötigtes Werkzeug

    Montageanleitung S. 4/16 1.2. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●...

  • Page 21: Wartung Und Reinigung

    Montageanleitung S. 5/28 Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante. 1.3. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel.

  • Page 22: Stückliste Fuji Small

    Montageanleitung S. 6/16 2. Stückliste Fuji Small Az Bezeichnung Maße (cm) Bodenrahmen 1 Bodenrahmen Rückseite 197,5 x 6 x 4 2 Bodenrahmen 150,5 x 6 x 4 Wandelemente 1 Elektroelement W1 157 x 105,7 x 7,1 1 Elektroelement W2 157 x 104,2 x 7,1 1 Lüftungselement W3...
  • Page 23 Montageanleitung S. 7/28 Az Bezeichnung Maße (cm) Inneneinrichtung 1 Obere Bank - Winkelbank 69,5 x 62 x 13 1 Obere Bank 185,3 x 62 x 13 1 Untere Bank 185,3 x 62 x 9 1 Untere Bank 123,3 x 35 x 13 1 Untere Bank - Winkelbank 72 x 62 x 13 1 Bankfuß...

  • Page 24: Stückliste Fuji Large

    Montageanleitung S. 8/16 3. Stückliste Fuji Large Az Bezeichnung Maße (cm) Bodenrahmen 1 Bodenrahmen Rückseite 197,5 x 6 x 4 2 Bodenrahmen 191 x 6 x 4 Wandelemente 1 Elektroelement W1 197,5 x 105,7 x 7,1 1 Elektroelement W2 197,5 x 104,2 x 7,1 1 Lüftungselement W3 187,5 x 105,7 x 7,1 1 Elektroelement W4...
  • Page 25 Montageanleitung S. 9/28 Az Bezeichnung Maße (cm) Inneneinrichtung 1 Obere Bank - Winkelbank 110 x 62 x 13 1 Obere Bank 185,3 x 62 x 13 1 Untere Bank 185,3 x 62 x 9 1 Untere Bank 123,3 x 55 x 13 1 Untere Bank - Winkelbank 112,5 x 62 x 13 1 Bankfuß...

  • Page 26: Grundriss Fuji Small

    Montageanleitung S. 10/16 4. Grundriss Fuji Small 4.1. Grundriss „links“ 2005 2500 4.2. Grundriss „rechts“ 2005 2500...

  • Page 27: Grundriss „Links

    Montageanleitung S. 11/28 5. Grundriss Fuji Large 5.1. Grundriss „links“ 2005 2500 5.2. Grundriss „rechts“ 2005 2500...

  • Page 28: Montage Kabine

    Montageanleitung S. 12/16 6. Montage Kabine ACHTUNG! Die Kabine kann „links“ oder „rechts“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf den Seiten 10 bis 11, je nach Modell. Beachten Sie die Abbildungen ab Seite 17. 6.1. Montage Bodenrahmen Verschrauben Sie die Ecken des Bodenrahmens wie abgebildet. Achten Sie dabei auf die waagrechte Ausrichtung (Wasserwaage).

  • Page 29: Montage Glaselemente

    Montageanleitung S. 13/28 6.5. Montage Glaselemente Beachten Sie, dass Sie mit dem Einbau des „Glaselement mit Bohrungen für Türbänder“ die Richtung der Türöffnung festlegen (sie- he Option 1 und 2), sowie die Platzierung des Saunaofens. Montage der Alu-Profile. Stellen Sie das Glaselement mittig in den Türrahmen, achten Sie auf eine ge- rade Ausrichtung und schieben die Glaselemente links bzw. rechts in die Nut der Ecksteher.

  • Page 30: Montage Elektrogeräte

    Montageanleitung S. 14/16 6.8. Montage Elektrogeräte Für die Ofenzuleitung benötigen Sie ein Ø 2 cm großes Loch hinter dem Ofen in den Kabelschacht. Nutzen Sie Ihre vertikale Hilfslinie (6.3.). Bohren Sie im rechten Winkel den Kabelauslass und verlegen Sie das Kabel bis aufs Dach für Home fin / 7 x 2,5 mm zum Leistungteil der Saunasteuerung (5 x 2,5 mm für Home combi).
  • Page 31 1 *Feuchte-Fühler (FTS2) 8 Leistungserweiterung 2 Statusausgang 9 Lüfter 139 °C 3 Fernstart a Licht 4 Zusatzausgang (max. 3,5 kW) Erdungsschiene 5 *Verdampfer (max. 3,5 kW) c Ofenfühler mit Über- temperatursicherung (F1) 6 Heizsystem (max. 10,5 kW) d Bankfühler (F2) 7 Stromversorgung der e Folienfühler Saunasteuerung...
  • Page 32 Montageanleitung S. 16/16 Ofenfühler (F1) Bankfühler (F2) Farbcode: Leistungsteil Leistungsteil Sw - Schwarz Rt - Rot Gn - Grün Ws Ws Bl - Blau Ws - Weiß Br - Braun Or - Orange Ws Ws Ws Ws Feuchte-Temperatursensor (FTS2) Leistungsteil Br Sw Or Rt FTS2...
  • Page 33 Pictures S. 17/30 Fuji Small 1875 1875 „right“ "right'' 1781 * Multiclips *Multiclips 1875 1875 „left“ "left'' 1781 * Multiclips *Multiclips...
  • Page 34 Pictures S. 18/30 Fuji Large 1875 1875 „right“ "right'' 1781 * Multiclips *Multiclips 1875 1875 „left“ "left'' 1781 * Multiclips *Multiclips...
  • Page 35 Pictures S. 19/30 6.1. 2 Pcs. 4 x 50 Small - 150,5 cm Large - 191 cm...
  • Page 36 Pictures S. 20/30 6.2. 2 Pcs. 2 Pcs. 4 x 80 4 x 80 4 Pcs. 4 x 80...
  • Page 37 Pictures S. 21/30 2 Pcs. 2 Pcs. 4 x 70 4 x 70 2 Pcs. 2 Pcs. 4 x 70 4 x 70 2 Pcs. 2 Pcs. 4 x 70 4 x 70...
  • Page 38 Pictures S. 22/30 6.3. Multiclips 4 Pcs. 4 x 70 22,6 cm...
  • Page 39 Pictures S. 23/30 6.4. 4 Pcs. 5 x 70 13 Pcs. 5 x 90...
  • Page 40 2018 1985 2018...
  • Page 41 Pictures S. 25/30 3 Pcs. Einhängebeschläge 3,2 x 40...
  • Page 42 Pictures S. 26/30 6.6. 12 Pcs. 4 Pcs. 5 x 70 3,5 x 40 59,5 x 4 x 4 cm Small - 95 x 4 x 4 cm Large - 116 x 4 x 4 cm Small - 71,5 x 4 x 4 cm Large - 91,5 x 4 x 4 cm 3 Pcs.
  • Page 43 Pictures S. 27/30 Small - 69,5 x 62 x 13 cm 6 Pcs. Large - 110 x 62 x 13 cm 5 x 70 185,3 x 62 x 13 cm 185,3 x 62 x 9 cm Small - 72 x 62 x 13 cm Large - 112,5 x 62 x 13 cm Small - 123,3 x 35 x 13 cm Large - 123,3 x 55 x 13 cm...
  • Page 44 Pictures S. 28/30 6.7. Option 1 Option 2...
  • Page 45 Pictures S. 29/30 6.8.
  • Page 46 Pictures S. 30/30 6.9. 178,1...
  • Page 47 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Page 48 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
