Concept R
Heater railing Emotion
CPR-EMO-L1
CPR-EMO-L2
CPR-EMO-N1
CPR-EMO-N2
INSTRUCTIONS FOR INSTALLATION AND USE
English
Fits the following models:
CP-RB-090
CP-RB-120
CP-RCB-090
Version 03/21
CP-RB-105
CP-RB-150
CP-RCB-105
Ident no Y05-0879
EN
DE
SV
FI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Concept R Emotion CPR-EMO-L1 and is the answer not in the manual?

Questions and answers

Related Manuals for Sentiotec Concept R Emotion CPR-EMO-L1

Summary of Contents for Sentiotec Concept R Emotion CPR-EMO-L1

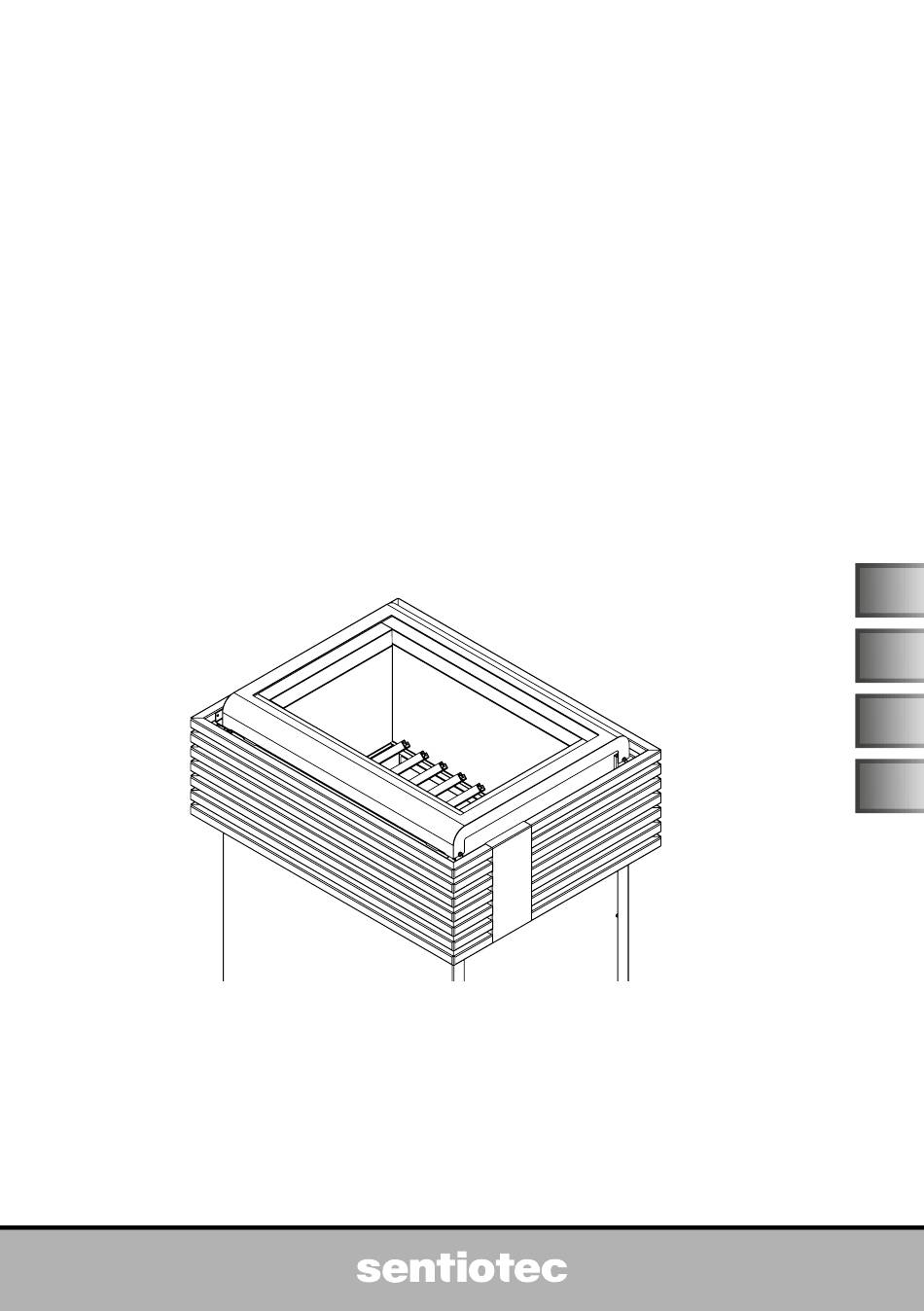

  • Page 1 Concept R Heater railing Emotion CPR-EMO-L1 CPR-EMO-L2 CPR-EMO-N1 CPR-EMO-N2 INSTRUCTIONS FOR INSTALLATION AND USE English Fits the following models: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 Ident no Y05-0879...

  • Page 2: Table Of Contents

    Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. General safety information 3. Scope of delivery 4. Installation 4.1. Installing the railing bracket 4.2. Installing the railing 5. Disposal 1. About this instruction manual Read these instructions for installation carefully and keep them within reach of the product.

  • Page 3: Important Information For Your Safety

    Installation instructions, only for experts p. 3/6 2. Important information for your safety 2.1. Intended use Article number Description Matching heater models CPR-EMO-L1 Small linden wood railing CP-RB-090 / CP-RB-105 CPR-EMO-L2 Large linden wood railing CP-RB-120 / CP-RB-150 CP-RCB-090 / CP-RCB-105 CPR-EMO-N1 Small walnut wood railing...

  • Page 4: Scope Of Delivery

    Installation instructions, only for experts p. 4/6 3. Scope of delivery 2 pcs railing bracket Small wood railing (CPR-EMO-L1, CPR-EMO-N1) 2 Large wood railing (CPR-EMO-L2, CPR-EMO-N2) 3 4 pcs rounded head screws (A2 M 3 x 6 mm...

  • Page 5: Installation

    Installation instructions, only for experts p. 5/6 4. Installation ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a normal screwdriver to install the railing bracket. 4.1. Installing the railing bracket Step 1 Remove screws A and B from the sauna heater using a screwdriver.

  • Page 6: Installing The Railing

    Installation instructions, only for experts p. 6/6 4.2. Installing the railing ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a screwdriver to install the railing. Step 3 Screw the railing 2 from above to the railing brackets.
  • Page 7 Concept R Ofenreling Emotion CPR-EMO-L1 CPR-EMO-L2 CPR-EMO-N1 CPR-EMO-N2 MONTAGEANWEISUNG Deutsch Passend für folgende Modelle: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 Ident-Nr. Y05-0879...
  • Page 8 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Allgemeine Sicherheitshinweise 3. Lieferumfang 4. Montage 4.1. Relinghalterung montieren 4.2. Reling montieren 5. Entsorgung 1. Zu dieser Anleitung Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe des Produktes auf.

  • Page 9: Wichtige Hinweise Zu Ihrer Sicherheit

    Montageanweisung S. 3/6 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch Artikelnummer Beschreibung Passende Ofenmodelle CPR-EMO-L1 Holzreling Emotion klein CP-RB-090 / CP-RB-105 Linde CPR-EMO-L2 Holzreling Emotion groß CP-RB-120 / CP-RB-150 Linde CP-RCB-090 / CP-RCB-105 CPR-EMO-N1 Holzreling Emotion klein CP-RB-090 / CP-RB-105 Wallnuss CPR-EMO-N2 Holzreling Emotion groß...

  • Page 10: Lieferumfang

    Montage- und Gebrauchsanweisung S. 4/6 3. Lieferumfang 2 Stk. Relinghalterung Holzreling klein (CPR-EMO-L1, CPR-EMO-N1) 2 Holzreling groß (CPR-EMO-L2, CPR-EMO-N2) 3 4 Stk. Linsenschrauben (A2 M 3 x 6 mm)

  • Page 11: Montage

    Montageanweisung S. 5/6 4. Montage ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Relinghalterung mit einem normalen Schraubendreher. 4.1. Relinghalterung montieren Schritt 1 Entfernen Sie die Schrauben A und B mit einem Schraubendreher vom Saunaofen.

  • Page 12: Reling Montieren

    Montageanweisung S. 6/6 4.2. Reling montieren ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Reling mit einem normalen Schraubendreher. Schritt 3 Schrauben Sie die Reling 2 von oben auf die Relinghalterungen. Verwenden Sie dazu die beiliegen- den Linsenkopfschrauben 3.
  • Page 13 Concept R Kantribba för bastuaggregat Emotion CPR-EMO-L1 CPR-EMO-L2 CPR-EMO-N1 CPR-EMO-N2 MONTERINGS- OCH BRUKSANVISNING Svenska Passar ihop med de nedanstående modellerna: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 ID-nr: Y05-0879...

  • Page 14: Om Monterings- Och Bruksanvisningen

    Innehållsförteckning 1. Om monterings- och bruksanvisningen 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Allmänna säkerhetsanvisningar 3. Leveransomfattning 4. Montering 4.1. Montera hållaren för kantribbor 4.2. Montera kantribba 5. Avfallshantering 1. Om monterings- och bruksanvisningen Läs hela monteringsanvisningen noga och förvara den sedan i närheten av produkten.

  • Page 15: Viktig Säkerhetsinformation

    Monterings- och bruksanvisning sid. 3/6 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning Lämpliga Artikelnummer Beskrivning aggregatmodeller CPR-EMO-L1 Liten kantribba Emotion CP-RB-090/CP-RB-105 av trä, lind CPR-EMO-L2 Stor kantribba Emotion CP-RB-120/CP-RB-150 av trä, lind CP-RCB-090/ CP-RCB-105 CPR-EMO-N1 Liten kantribba Emotion CP-RB-090/CP-RB-105 av trä, valnöt CPR-EMO-N2 Stor kantribba Emotion CP-RB-120/CP-RB-150...

  • Page 16: Leveransomfattning

    Monterings- och bruksanvisning sid. 4/6 3. Leveransomfattning 2 st. hållare för kantribba Liten kantribba av trä (CPR-EMO-L1, CPR-EMO-N1) 2 Stor kantribba av trä (CPR-EMO-L2, CPR-EMO-N2) 3 4 st. skruvar med linsformat huvud (A2 M 3 x 6 mm)

  • Page 17: Montering

    Monterings- och bruksanvisning sid. 5/6 4. Montering OBS! Materiella skador på produkten Om man använder batteridrivna skruvdragare kan produkten skadas. ● Montera hållaren för kantribbor med en vanlig skruvmejsel. 4.1. Montera hållaren för kantribbor Schritt 1 Skruva av skruvarna A och B från bastuaggregatet med hjälp av en skruvmejsel.

  • Page 18: Montera Kantribba

    Monterings- och bruksanvisning sid. 6/6 4.2. Montera kantribba OBS! Materiella skador på produkten Om man använder batteridrivna skruvdragare kan produkten skadas. ● Montera kantribban med en vanlig skruvmejsel. Schritt 3 Skruva uppifrån hast kantribban 2 på hållaren för kantribbor. Använd de medföljande skruvarna med linsformat huvud till detta 3.
  • Page 19 Concept R Kiuaskaide Emotion CPR-EMO-L1 CPR-EMO-L2 CPR-EMO-N1 CPR-EMO-N2 ASENNUSOHJE Suomi Sopii seuraaviin malleihin: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Versio 03/21 Tunnistenro Y05-0879...
  • Page 20 Sisällysluettelo 1. Sananen näistä ohjeista 2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus 2.2. Yleisiä turvaohjeita 3. Toimituskokonaisuus 4. Asennus 4.1. Kaidepidikkeen asennus 4.2. Kaiteen asennus 5. Hävittäminen 1. Sananen näistä ohjeista Lue nämä asennusohjeet huolellisesti läpi ja säilytä niitä tuotteen lähellä. Näin voit katsoa turvallisuuttasi sekä...

This manual is also suitable for:

Concept r emotion cpr-emo-l2Concept r emotion cpr-emo-n1Concept r emotion cpr-emo-n2

Table of Contents
