Summary of Contents for Lovibond ET 108

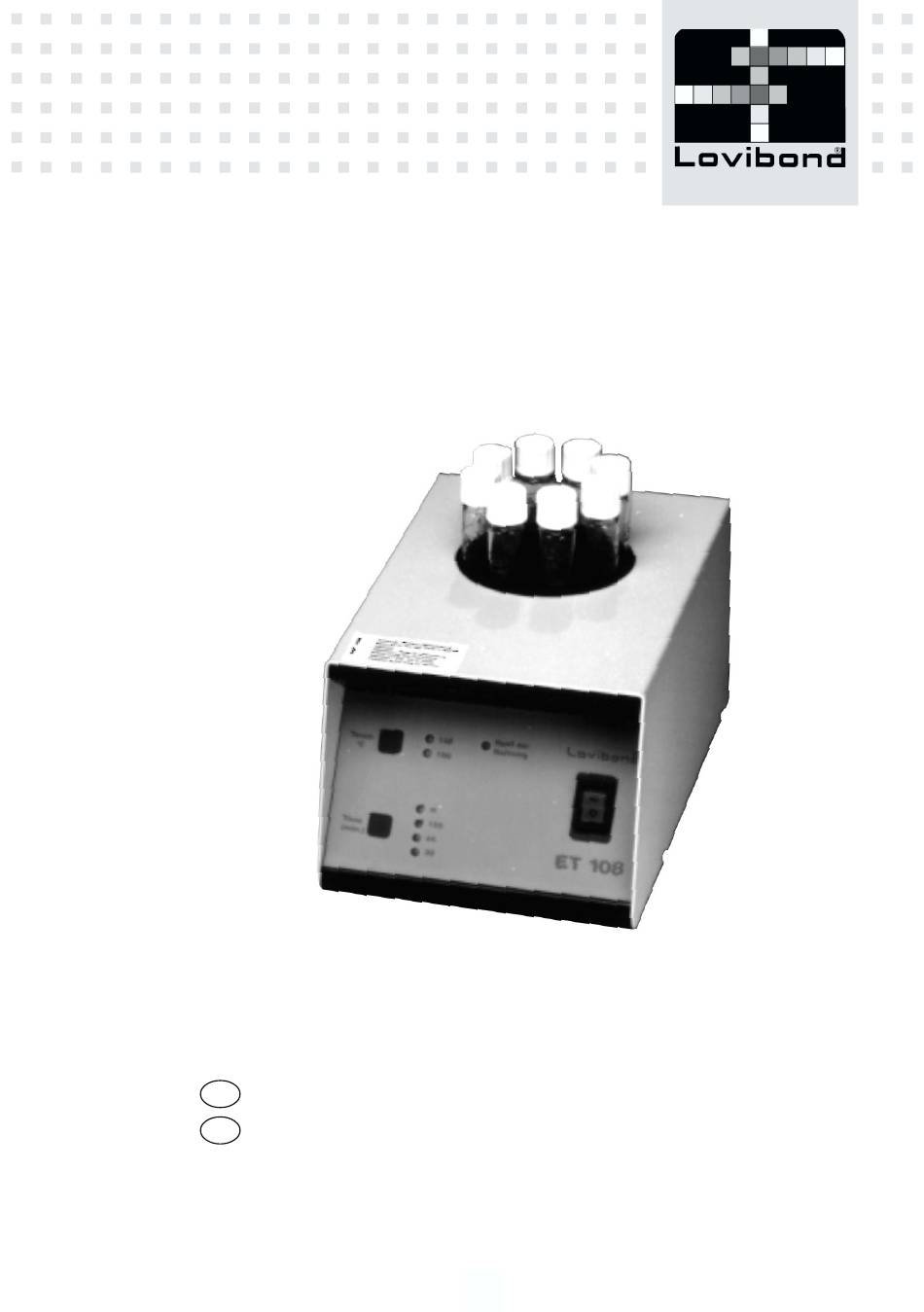

- Page 1 CSB/COD-Reaktor ET 108 Betriebsanleitung ....03 – Instruction Manual ....8 – 12...
-
Page 2: Table Of Contents
Inhaltsverzeichnis CSB-Reaktor ET 108 1.1. Wichtige Hinweise ........ -
Page 3: Wichtige Hinweise
1. CSB-Reaktor ET 108 1.1. Wichtige Hinweise Bedienungsanleitung lesen, ehe Sie das Gerät in Betrieb nehmen. Der Hersteller über- nimmt keine Haftung bei nicht sachgemäßer Benutzung des Gerätes und Nichteinhal- tung der Bedienungsvorschriften. Die am Gerät angebrachten Schilder weisen auf die Gefahren hin, denen der Benutzer beim Betrieb oder bei Wartungsarbeiten ausgesetzt ist. -
Page 4: Messung
1. CSB-Reaktor ET 108 1.5. Messung Das Gerät wird über das mit Schutzleiter versehene Kabel an das Netz angeschlossen 230 V / 50 Hz (110 V / 60 Hz). Die Netzspannung muß mit der Angabe auf dem Typenschild übereinstimmen. Das Gerät wird mit dem Netzschalter (A) auf der Frontplatte eingeschaltet. Beim Ein- schalten ist das Gerät automatisch auf eine Temperatur von 148 °C und eine Heizzeit... - Page 5 1. CSB-Reaktor ET 108 Die eingestellten Temperatur- oder Heizwerte können in jeder Phase des Heizzyklus geändert werden. Dann beginnt der Zyklus von Null, die Ersteinstellung wird nicht berücksichtigt. Der Reaktor ist mit einer 3,15 A trägen Sicherung (230 V; 8 A bei 115 V) abgesichert.
-
Page 6: Schaltplan
1. CSB-Reaktor ET 108 1.6. Schaltplan Schaltplan 230 V/50 Hz (115 V/60 Hz) 5 x 20 mm Sicherung 3,15 A, träge, (8 A) zweipolige Leuchttaste Fühler PT 100 Widerstand Steuerplatine Sicherheitsthermostat 230 V 50 Hz (115 V) (60 Hz) Circuit side... - Page 7 Contents COD-Reactor ET 108 1.1. Important Notes .........
-
Page 8: Important Notes
1. COD-Reactor ET 108 1.1. Important Notes Read the information contained in the present manual before using the unit: The manufacturer does not acknowledge any responsibility for an improper use of the equipment, not responding to directions for use. The labels applied to the unit warn the user on the dangers to which he is exposed during the use or the maintenance. -
Page 9: Measurement
1. COD-Reactor ET 108 1.5. Measurement Connect the instrument to power 230V/50 Hz (115V/60 Hz) by the cable and two pin plus ground. The instrument is turned on by the mains switch (A) located on front panel. Automatically the instrument starts a work cycle with a temperature of 148 °C and a heating time of 120 minutes. - Page 10 1. COD-Reactor ET 108 It is possible to change the values of temperature or time in any phase of the heating cycle. In this case the instrument starts again from zero and does not consider anymore the first choice. The reactor is equipped by two retarded fuses (one spare) enclosed into the safety plug located on rear panel.
-
Page 11: Electric Scheme
1. COD-Reactor ET 108 1.6. Electric scheme Electric scheme 230 V/50 Hz (115 V/60 Hz) 5 x 20 mm retarded fuse 3.15 A, (8 A) Bipolar lighted switch PT 100 probe Resistance Control Electronic Card Security Thermostate 230 V 50 Hz... - Page 12 Technische Änderungen vorbehalten. We reserve the right to alter or amend Printed in Germany 04/97, any of the items contained herein without prior notice. Lovibond ® ist ein eingetragenes ® Warenzeichen der Tintometer Lovibond is a registered trademarks of the Tintometer Group of Companies.
