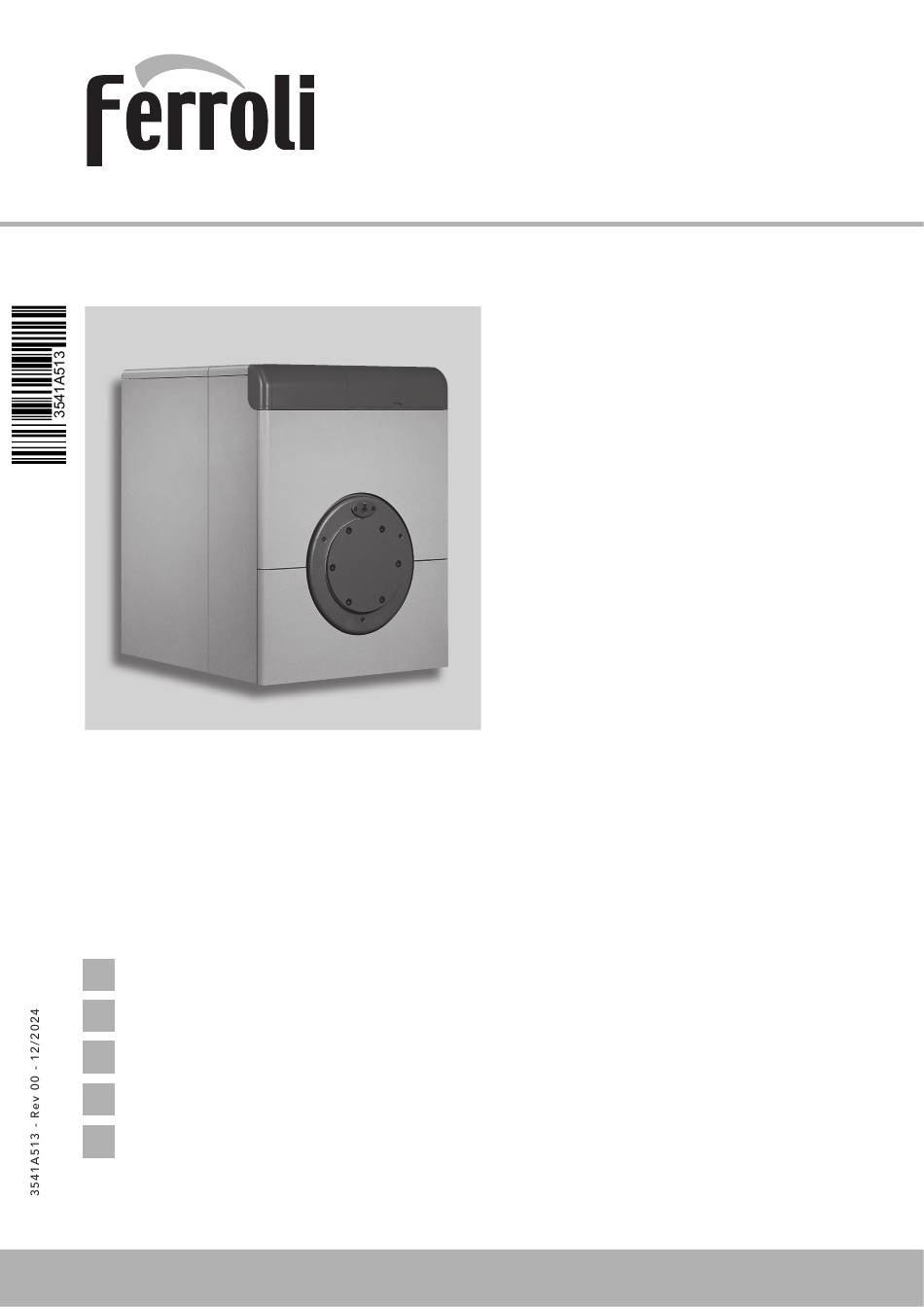

GN4 N
high-efficiency cast iron boiler for liquid fuels and/or gas
GB
OPERATING, INSTALLATION AND MAINTENANCE INSTRUCTIONS
caldaia di ghisa ad alto rendimento per combustibili liquidi e/o gassosi
IT
ISTRUZIONI PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE
chaudière en fonte a haut rendement pour combustibles liquides et/ou gazeux
FR
INSTRUCTIONS POUR L'INSTALLATION ET L'ENTRETIEN
caldera de fundición, de alto rendimiento para combustibles líquidos y/o gaseosos
ES
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
verwarmingsketel in gietijzer met hoog rendement voor vloeibare en/of gasvormige brandstof
NL
AANWIJZINGEN VOOR HET GEBRUIK, DE INSTALLATIE EN HET ONDERHOUD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GN4 N and is the answer not in the manual?

Questions and answers

Related Manuals for Ferroli GN4 N

Summary of Contents for Ferroli GN4 N

  • Page 1 GN4 N high-efficiency cast iron boiler for liquid fuels and/or gas OPERATING, INSTALLATION AND MAINTENANCE INSTRUCTIONS caldaia di ghisa ad alto rendimento per combustibili liquidi e/o gassosi ISTRUZIONI PER L’USO L’INSTALLAZIONE E LA MANUTENZIONE chaudière en fonte a haut rendement pour combustibles liquides et/ou gazeux INSTRUCTIONS POUR L’INSTALLATION ET L’ENTRETIEN...

  • Page 2: Important Warnings

    Carefully read this manual and keep it for future reference. The GN4 N is a high-efficiency heat generator for the production of hot water for heating purposes, suitable for operation with jet burners on gas or liquid fuel.

  • Page 3: Gn4 N 07 217 128 200

    GN4 N 1. OPERATING INSTRUCTIONS 1.1 Control panel Ready for electronic control unit Thermometer Safety thermostat Control thermostat, 2 Stages Line switch “0 - I - TEST” Burner lockout indicator light fig. 1 1.2 Ignition Move the main switch 5 to position “I” to power the boiler and the burner. Refer to the burner manual for the operation of this device.

  • Page 4: Gn4 N 08 270 160 250

    GN4 N 2.1 Water connections Make the water connections to the appliance according to the indications shown both next to each fitting and in Figure 2 of this booklet. The connections must be made in such a way that the pipes are not under stress. The safety valve must be fitted in the central heating circuit, as close as possible to the boiler, without there being any obstructions or on-off devices between the boiler and the valve.

  • Page 5: Gn4 N 09 324 192 300

    GN4 N Connect the panels together, using the screws 1, the washers 2 and the nuts 3, reinforcing the bottom parts using the blades 4 fastened with the screws 5. Loosen the nuts “A”. Insert the side fastening bracket “B”...

  • Page 6: Service And Maintenance

    All the adjustment, commissioning and maintenance operations must be performed by Qualified Personnel, in compliance with the standards in force. FERROLI S.p.A. declines all liability for damage to persons and/or things deriving from the tampering with the appliance by unqualified or unauthorised persons.

  • Page 7: Table Of Contents

    Heat input gas+oil N° Water Operating Model Heat output kW (PCI) kW elem. content pressure Ø mm Ø mm GN4 N 07 1040 GN4 N 08 1170 1010 GN4 N 09 1300 1140 GN4 N 10 1430 1270 GN4 N 11...

  • Page 8: Gn4 N 11 452 266 420

    GN4 N fig. 4 Legenda Central heating flow outlet DN80 - 3” Room thermostat (not supplied) Note The dashed sections of wiring are the responsibility Central heating return inlet DN80 - 3” Switch of the installer Central heating flow outlet Water pressure Switch DN80 - 3”(Low temperature)

  • Page 9: Gn4 N 12 516 309 480

    La preghiamo di leggere attentamente il presente manuale e di conservarlo con cura per ogni riferimento futuro. GN4 N è un generatore termico ad alto rendimento per produzione di acqua calda per riscaldamento, adatto a funzionare con bruciatori ad aria soffiata di combustibile gassoso o liquido.

  • Page 10: Installazione

    GN4 N 1. ISTRUZIONI D’USO 1.1 Pannello comandi Legenda Predisposizione centralina elettronica Termometro Termostato di sicurezza Termostato di regolazione 2 Stadio Interruttore di linea “0 - I - TEST” Lampada spia blocco bruciatore fig. 1 1.2 Accensione Portare l’interruttore principale 5 in posizione “I” per alimentare caldaia e bruciatore. Fare riferimento al manuale del bru- ciatore per il relativo funzionamento.

  • Page 11: Gn4 N 14 695 416 650

    GN4 N 2.1 Collegamenti Idraulici Eseguire l’allacciamento idraulico dell’apparecchio rispettando le indicazioni poste in prossimità di ogni attacco e quelle riportate nella figura 2 di questo libretto. L’allacciamento deve essere fatto in modo che i tubi siano liberi da tensioni ed è d’obbligo montare la valvola di sicurezza sul circuito riscaldamento, in un punto il più...
  • Page 12 GN4 N Collegare i pannelli tra di loro, tramite le viti 1, le rondelle 2 ed i dadi 3, rinfor- zando la loro parte inferiore con le lame 4 fissate con le viti 5. Allentare i dadi "A". Inserire la staffa fissaggio fianchi "B"...

  • Page 13: Servizio E Manutenzione

    Tutte le operazioni di regolazione, messa in servizio e manutenzione devono essere effettuate da Personale Qualificato e di sicura qualificazione, in conformità alle norme vigenti. FERROLI S.p.A. declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell’apparecchio da parte di persone non qualificate e non autorizzate.

  • Page 14: Dati Tecnici

    4. DATI TECNICI Potenza termica Pressione Potenza termica N° Contenuto gas+gasolio (PCI) Modello elem. d’acqua esercizio Ø Ø GN4 N 07 1040 GN4 N 08 1170 1010 GN4 N 09 1300 1140 GN4 N 10 1430 1270 GN4 N 11 1560...
  • Page 15 fig. 4 Legenda 170 Termostato di regolaz. caldaia 1° stadio Mandata impianto DN80 - 3” Circolatore (non fornito) 171 Termostato di regolaz. caldaia 2° stadio Ritorno impianto DN80 - 3” Termostato di sicurezza Mandata impianto DN80 - 3” Termostato ambiente (non fornito) 211 Connettore bruciatore (Bassa temperatura) Interruttore...
  • Page 16 GN4 N est un générateur thermique à haut rendement pour la production d’eau chaude pour le chauffage, qui peut fon- ctionner avec des brûleurs à air soufflé de combustible gazeux ou liquide.
  • Page 17 GN4 N 1. MODE D’EMPLOI 1.1 Panneau de commandes Légende Place boîtier électronique Thermomètre Thermostat de sécurité Thermostat de régulation 2 éme stade Interrupteur de ligne Voyant blocage brûleur fig. 1 1.2 Mise en marche Mettre l’interrupteur principal 5 sur «I» pour alimenter la chaudière et le brûleur. Se reporter au manuel du brûleur pour son fonctionnement.
  • Page 18 GN4 N 2.1 Raccordements hydrauliques Effectuer le raccordement hydraulique de l’appareil en respectant les indications placées près de chaque raccord et celles indiquées dans la figure 2 de ce livret. Le raccordement doit être fait de façon à ce que les tuyaux ne subissent pas de tensions et il est obligatoire de monter la vanne de sécurité...
  • Page 19 GN4 N Fixer les panneaux entre eux, à l’aide des vis 1, les rondelles 2 et les écrous 3, en renforçant leur partie inférieure avec les lames 4 fixées avec les vis 5. serrer les écrous «A» placer l’étrier de fixation des flancs «B».

  • Page 20: Fonctionnement Et Entretien

    Toutes les opérations de réglage, mise en marche et entretien doivent être effectuées par un technicien qualifié, confor- mément aux normes en vigueur. FERROLI S.p.A. décline toute responsabilité pour les dommages aux choses et/ou aux personnes causés par une modifi- cation de l’appareil exécutée par des personnes non qualifiées et non agréées.

  • Page 21: Données Techniques

    Puissance N° Contenu en Pression de Modèle calorifique gaz+fioul calorifique kW élément service (PCI) kW Ø mm Ø mm GN4 N 07 1040 GN4 N 08 1170 1010 GN4 N 09 1300 1140 GN4 N 10 1430 1270 GN4 N 11...
  • Page 22 GN4 N circulateur (non fourni) connecteur brûleur Légende thermostat de sécurité Refoulement installation D N80 – 3" thermostat d’ambiance (non fourni) Note: câblage indiqué en pointillés aux soins de Retour installation DN80 - 3” interrupteur l’installateur Refoulement installation D N80 – 3"...

  • Page 23: Advertencias Importantes

    GN4 N Estimado cliente, le agradecemos de haber elegido GN4 N, una caldera Ferroli de concepción avanzada, tecnología de vanguardia, de elevada fiabilidad y de calidad constructiva. Le rogamos encarecidamente leer atentamente el presente manual y de conservarlo cuidadosamente para cualquier consultación futura.

  • Page 24: Instrucciones De Uso

    GN4 N 1. INSTRUCCIONES DE USO 1.1 Cuadro de mandos Leyenda Predisposición de la centralita electrónica Termometro Termostato de seguridad Termostato de regulación 2a etapa Interruptor de línea Lámpara chivato de bloqueo del quemador fig. 1 1.2 Encender Posicionar el interruptor principal 5 en “I” para alimentar la caldera y el quemador. Consúltese el manual del quemador respecto de su funcionamiento.

  • Page 25: Conexiones Hidráulicas

    GN4 N 2.1 Conexiones hidráulicas Realizar la conexión hidráulica del equipo respetando las indicaciones colocadas cerca de cada enganche y de aquéllas mostradas en la figura 2 de este manual. La conexión debe ser realizada cerciorándose que los tubos estén libres de tensiones; es obligatorio montar la válvula de seguridad en el circuito de calentamiento, en el punto más cercano posible de la caldera, sin que entre ésta y la válvula se...
  • Page 26 GN4 N Unir entre sí los paneles mediante los tornillos 1, las arandelas 2 y las tuercas 3, reforzando su parte inferior con las hojas 4, fijadas con los tornillos 5. Aflojar las tuercas «A». Poner la brida de fijación de los flancos «A».

  • Page 27: Servicio Y Mantenimiento

    FERROLI S.p.A. declina cualquier responsabilidad por lesiones causadas a personas y/o daños a cosas, imputables a mani- pulación del equipo por parte de personas técnicamente no cualificadas y no autorizadas a su uso.

  • Page 28: Datos Técnicos

    Salida de calor N° Contenido Presión de Modelo gas+gasoil (PCI) elem. de agua funcionamiento Ø mm Ø mm GN4 N 07 1040 GN4 N 08 1170 1010 GN4 N 09 1300 1140 GN4 N 10 1430 1270 GN4 N 11...
  • Page 29 GN4 N fig. 4 Leyenda 159 Pulsador de test Circulador (no suministrado) Impulsión equipo DN80 - 3” 170 Termostato de regulación caldera 1° etapa Termostato de seguridad Retorno equipo DN80 - 3” 171 Termostato de regulación caldera 2° etapa Termostato ambiente (no suministra- Impulsión equipo DN80 - 3”...
  • Page 30 GN4 N Geachte klant, Wij danken u om te hebben gekozen voor GN4 N, een geavanceerde verwarmingsketel van Ferroli die zowel avant-garde- technologie als een hoge betrouwbaarheid en kwaliteit biedt. Wij verzoeken u deze handleiding aandachtig door te nemen en zorgvuldig te bewaren voor latere raadplegingen.

  • Page 31: Gn4 N

    GN4 N 1. GEBRUIKSAANWIJZINGEN 1.1 Bedieningspaneel Legende Voorziening elektronische verdeelkast Thermometer Veiligheidsthermostaat Regelthermostaat 2° Stadium Lijnschakelaar Controlelampje blokkeren brander fig. 1 1.2 Ontsteking Breng de hoofdschakelaar 5 in de stand “I” om de verwarmingsketel en brander te voeden. Voor de werking van de brander, de relatieve handleiding raadplegen.

  • Page 32: Elektrische Aansluitingen

    GN4 N 2.1 Aansluitingen op de waterleiding Voer de aansluiting van het apparaat op de waterleiding uit, met inachtneming van de aanwijzingen vlakbij elk aansluitpunt en op figuur 2 in deze handleiding. De aansluiting wordt op zodanige wijze uitgevoerd dat de buizen niet worden belast. Het is verplicht een veiligheidsklep te monteren op het verwarmingscircuit, zo dicht mogelijk bij de verwarmingsketel, zonder obstakel of onderscheppingsin- richting tussen de ketel en de klep.

  • Page 33: Gn4 N

    GN4 N Verbind de panelen onderling, met behulp van de schroeven 1, de rondsels 2 en de moeren 3. Verstevig de onderkant van de panelen met de ijzers 4 vastgezet met de schroeven 5. De moeren “A” aanzetten. De staaf voor de bevestiging van de flanken “B”.

  • Page 34: Service En Onderhoud

    Alle handelingen relatief aan de regelingen, inwerkingstelling en onderhoud dienen te worden uitgevoerd door vakbekwaam en opgeleid personeel, overeenkomstig de geldende nomen. FERROLI S.p.A wijst elke verantwoordelijkheid af voor schade toegebracht aan voorwerpen en/of personen, voortvloeiend uit de wijziging van het apparaat vanwege niet bekwame en niet bevoegde personen.

  • Page 35: Gn4 N

    GN4 N 4. TECHNISCHE GEGEVENS Warmte-input Warmte-output N° Model Waterinhoud Bedrijfsdruk gas+olie (PCI) kW elem. Ø mm Ø mm GN4 N 07 1040 GN4 N 08 1170 1010 GN4 N 09 1300 1140 GN4 N 10 1430 1270 GN4 N 11...
  • Page 36 GN4 N fig. 4 Legende 170 Regelthermostaat ketel 1° stadium Circulator (niet geleverd) Ingang installatie DN80 - 3” 171 Regelthermostaat ketel 2° stadium Veiligheidsthermostaat Retour installatie DN80 - 3” 211 Aansluiting brander Kamerthermostaat (niet geleverd) Ingang installatie DN80 - 3”...
