DOWNROD REPLACEMENT
WARNING: Power must be disconnected before installation and servicing,
cleaning, and other user maintenance. Failure to disconnect power creates risk
of fire, electric shock, and serious bodily injury.
CAUTION: The Big Ass Fans product warranty will not cover equipment damage
or failure that is caused by improper installation or use.

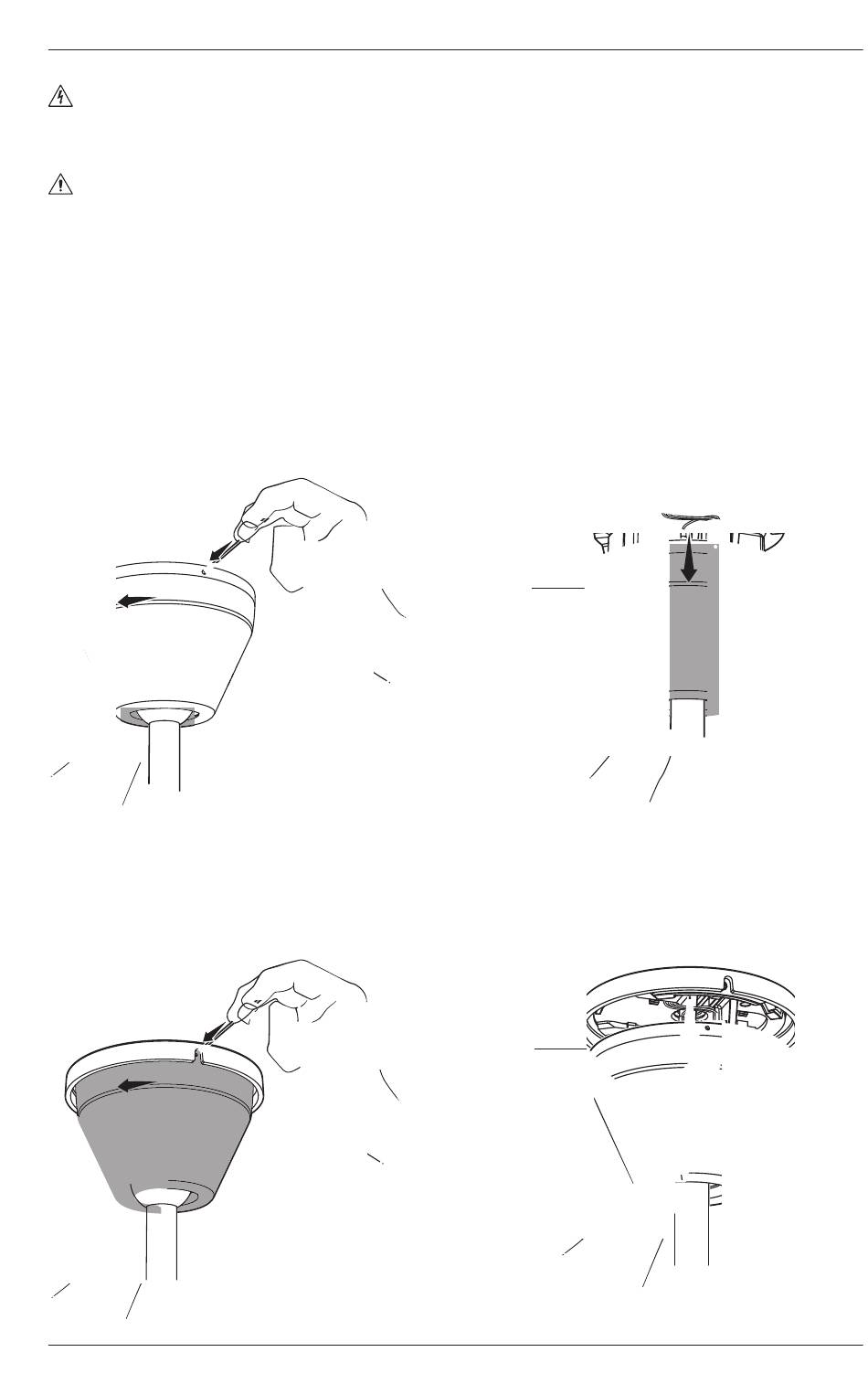

1. Remove wiring cover
Use a long, thin object such as a small Allen wrench or pen tip to press the recessed
tab on the wiring cover (Fig. 1.1). While pressing the tab, turn the cover counterclockwise
(Fig. 1.1) and slide down to remove (Fig. 1.2).
Fans without Mounting Bracket Cover
Fig. 1.1
Fans with Mounting Bracket Cover
Fig. 1.1
OR
© 2023 DELTA T LLC. ALL RIGHTS RESERVED.
Fig. 1.2
Wiring
Cover
Fig. 1.2
Wiring
Cover

Advertisement

loading
Need help?

Need help?

Do you have a question about the Mammoth and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BIG ASS FANS Mammoth

Summary of Contents for BIG ASS FANS Mammoth

  • Page 1 Failure to disconnect power creates risk of fire, electric shock, and serious bodily injury. CAUTION: The Big Ass Fans product warranty will not cover equipment damage or failure that is caused by improper installation or use.
  • Page 2 DOWNROD REPLACEMENT 2. Remove fan stabilizer (if applicable) If your fan has a fan stabilizer, remove the two stabilizer screws and the two fan stabilizer blocks from between the control box tray and mounting ball (Fig. 2a, Fig. 2b). Save the stabilizer and screws for reinstallation. Fig.
  • Page 3 DOWNROD REPLACEMENT 4. Disconnect wiring harnesses and Earth/Ground wire Disconnect wiring harnesses on front (Fig. 4.1) and back (Fig 4.2) of control box. Disconnect green downrod Earth/Ground wire from mounting bracket (Fig. 4.2). Note: Wiring harness appearance may differ slightly from the illustrations. Fig.
  • Page 4 DOWNROD REPLACEMENT 6. Remove mounting ball Remove wedge screw and wedge from mounting ball (Fig 6.1). Slide mounting ball downward and remove steel pin from hole at top of downrod (Fig. 6.2). Slide mounting ball up and off of downrod (Fig. 6.3). Save hardware for reinstallation. Note: Wiring harness appearance may differ slightly from the illustrations.
  • Page 5 DOWNROD REPLACEMENT 8. Uninstall old downrod Disconnect downrod wiring harnesses from motor shaft wiring harnesses (Fig. 8.1). Note: Downrod, wiring harness, and hardware appearance may differ slightly from the illustrations. Remove bolt, washer, and nut securing downrod to motor shaft (Fig. 8.2a, Fig.
  • Page 6 DOWNROD REPLACEMENT 9. Install new downrod Align arrow on new downrod with arrow on motor shaft and connect downrod ground wire and safety cable to shaft (Fig. 9.1). Make sure cable lugs are pointing straight up and are not turned at an angle (Fig. 9.2). Note: Downrod, wiring harness, and hardware appearance may differ slightly from the illustrations.
  • Page 7 DOWNROD REPLACEMENT Gently pull downrod wiring harnesses downward to create enough slack to reach motor shaft harnesses, and then connect the harnesses (Fig. 9.4). Note: Downrod, wiring harness, and hardware appearance may differ slightly from the illustrations. Make sure all hardware is secure, and then gently tug cables at top of downrod to reduce slack (Fig.
  • Page 8 DOWNROD REPLACEMENT 10. Position trim and wiring cover Slide trim down the downrod until it stops. Slide wiring cover down the downrod, resting it on the trim (Fig. 10). Note: Trim shape may differ from the illustrations. Fig. 10 Wiring Cover Wiring Cover Trim Trim...
  • Page 9 DOWNROD REPLACEMENT 11. Reinstall mounting ball Do not over-tighten the wedge screw. Slide mounting ball over downrod (Fig. 11.1). Note: Wiring harness appearance may differ slightly from the illustrations. Insert steel pin into hole at top of downrod, and then slide the mounting ball upward, seating the steel pin in the inner slots (Fig.
  • Page 10 DOWNROD REPLACEMENT 12. Hang fan Raise fan to mounting bracket. Align rib in mounting bracket with slot in mounting ball, position mounting ball, and let fan hang freely (Fig. 12). Note: Wiring harness appearance may differ slightly from the illustration. Gently twist downrod to ensure it is properly seated and will not move during fan operation.
  • Page 11 DOWNROD REPLACEMENT 13. Reconnect wiring harnesses and Earth/Ground wire Connect the two wiring harnesses from the downrod to the harnesses on the back of the control box (Fig. 13.1). Secure green Earth/Ground wire from downrod to mounting bracket (Fig. 13.1). Note: Wiring harness appearance may differ slightly from the illustrations.

  • Page 12: Mounting Bracket

    DOWNROD REPLACEMENT 14. Secure safety cable Mounting Bracket Loop safety cable around mounting bracket and secure with shackle (Fig. 14a). Fig. 14a Safety Cable Shackle Anchor Hook Loop safety cable around anchor hook and secure with shackle (Fig. 14b). Fig. 14b Safety Cable Shackle ©...
  • Page 13 DOWNROD REPLACEMENT Building Structure Loop safety cable around building structure and secure with shackle (Fig. 14c). Fig. 14c Shackle Safety Cable 15. Reinstall fan stabilizer (if applicable) If your fan has a fan stabilizer, insert one fan stabilizer block between bottom of control box tray and top of mounting ball (Fig.
  • Page 14 DOWNROD REPLACEMENT Fig. 15a M4 x 25 mm Screw Fan Stabilizer Block Route wires and safety cable from Control box tray screws should sit downrod through wiring channel in in notches on top of stabilizer. stabilizer. Fig. 15b M3 x 20 mm Fan Stabilizer Wiring Channel Screw...
  • Page 15 DOWNROD REPLACEMENT 16. Secure wiring cover Slide wiring cover up the downrod, aligning tabs on inside of wiring cover with slots on mounting bracket so that top of wiring cover sits flush with mounting bracket. Make sure all wires and the safety cable are tucked into wiring cover, and then twist wiring cover clockwise to lock (Fig.
  • Page 17 REMPLACEMENT DE LA TIGE DE PROLONGATION AVERTISSEMENT : Avant toute intervention (installation, entretien, nettoyage ou autre opération de maintenance), couper l’alimentation électrique. Le non-respect de ces précautions entraîne des risques d’incendie, d’électrocution ou de blessures graves. ATTENTION : La garantie des produits Big Ass Fans ne couvre pas les défaillances ou dégâts matériels dus à...
  • Page 18 REMPLACEMENT DE LA TIGE DE PROLONGATION 2. Dépose du système de stabilisation (le cas échéant) Si votre ventilateur est équipé d’un système de stabilisation, déposez-le en ôtant les deux vis et les deux blocs situés entre le logement du bloc de commande et la boule de fixation (Fig. 2a, Fig. 2b).
  • Page 19 REMPLACEMENT DE LA TIGE DE PROLONGATION 4. Déconnexion des faisceaux et du fil de terre Débranchez les faisceaux situés à l’avant (Fig. 4.1) et à l’arrière (Fig. 4.2) du bloc de commande. Déconnectez le fil de terre vert (sortant de la tige de prolongation) du support de fixation (Fig. 4.2).
  • Page 20 REMPLACEMENT DE LA TIGE DE PROLONGATION 6. Dépose de la boule de fixation Ôtez la vis puis la cale de la boule de fixation (Fig. 6.1). Faites coulisser la boule de fixation vers le bas et retirez la goupille en acier située dans le trou supérieur de la tige de prolongation (Fig. 6.2).
  • Page 21 REMPLACEMENT DE LA TIGE DE PROLONGATION 8. Dépose de la tige de prolongation existante Débranchez les faisceaux sortant de la tige de prolongation de ceux sortant de l’arbre moteur (Fig. 8.1). Remarque : La tige de prolongation, la visserie et les faisceaux peuvent être légèrement différents de ceux illustrés ci-dessous.
  • Page 22 REMPLACEMENT DE LA TIGE DE PROLONGATION 9. Mise en place de la nouvelle tige de prolongation Alignez la flèche de la nouvelle tige de prolongation sur celle de l’arbre moteur et attachez le filin et le fil de terre à l’arbre moteur (Fig. 9.1). Assurez-vous que les cosses du fil de terre et du filin sont orientées verticalement et ne sont pas inclinées (Fig. 9.2).
  • Page 23 REMPLACEMENT DE LA TIGE DE PROLONGATION Tirez doucement sur les faisceaux en bas de la tige de prolongation de façon à avoir suffisamment de mou pour atteindre les faisceaux de l’arbre moteur, puis branchez les faisceaux ensemble (Fig. 9.4). Remarque : La tige de prolongation, la visserie et les faisceaux peuvent être légèrement différents de ceux illustrés ci-dessous.
  • Page 24 REMPLACEMENT DE LA TIGE DE PROLONGATION 10. Mise en place du couvre-fils et de l’enjoliveur Faites coulisser l’enjoliveur vers le bas de la tige de prolongation jusqu’à venir en butée. Faites coulisser le couvre-fils vers le bas de la tige de prolongation jusqu’à venir en appui sur l’enjoliveur (Fig. 10).
  • Page 25 REMPLACEMENT DE LA TIGE DE PROLONGATION 11. Repose de la boule de fixation Ne pas trop serrer la vis de la cale. Faites coulisser la boule de fixation le long de la tige de prolongation (Fig. 11.1). Remarque : Les faisceaux peuvent être légèrement différents de ceux illustrés ci-dessous. Introduisez la goupille en acier dans le trou supérieur de la tige de prolongation, puis faites remonter la boule de fixation en veillant à...
  • Page 26 REMPLACEMENT DE LA TIGE DE PROLONGATION 12. Accrochage du ventilateur Soulevez le ventilateur jusqu’au support de fixation. Alignez la nervure du support de fixation sur la fente de la boule, mettez la boule de fixation en place, puis relâchez le ventilateur (Fig. 12).
  • Page 27 REMPLACEMENT DE LA TIGE DE PROLONGATION 13. Reconnexion des faisceaux et du fil de terre Branchez les deux faisceaux sortant de la tige de prolongation à ceux situés à l’arrière du bloc de commande (Fig. 13.1). Connectez le fil de terre vert (sortant de la tige de prolongation) au support de fixation (Fig. 13.1).
  • Page 28 REMPLACEMENT DE LA TIGE DE PROLONGATION 14. Mise en place du filin de sécurité Support de fixation Faites passer le filin de sécurité autour du support de fixation et attachez-le à l’aide de la manille (Fig. 14a). Fig. 14a Filin de sécurité Manille Crochet d’ancrage Faites passer le filin de sécurité...
  • Page 29 REMPLACEMENT DE LA TIGE DE PROLONGATION Élément structurel Faites passer le filin de sécurité autour de l’élément structurel et attachez-le à l’aide de la manille (Fig. 14c). Fig. 14c Manille Filin de sécurité 15. Repose du système de stabilisation (le cas échéant) Si votre ventilateur est équipé...
  • Page 30 REMPLACEMENT DE LA TIGE DE PROLONGATION Fig. 15a M4 × 25 mm Bloc de stabilisation Faites passer les fils et le filin sortant Les vis du logement du bloc de de la tige de prolongation dans la commande doivent s’insérer dans gorge prévue à cet effet sur le bloc de les encoches supérieures du stabilisation.
  • Page 31 REMPLACEMENT DE LA TIGE DE PROLONGATION 16. Mise en place du couvre-fils Faites remonter le couvre-fils le long de la tige de prolongation en alignant les languettes situées à l’intérieur du couvre-fils sur les fentes situées sur le support de fixation, en veillant à...
  • Page 33 No desconectar la energía puede generar riesgo de incendio, descarga eléctrica y lesiones graves. PRECAUCIÓN: la garantía de los productos Big Ass Fans no cubrirá daños o fallos de los equipos causados por una instalación o un uso inadecuados.
  • Page 34 REEMPLAZO DEL TUBO DE MONTAJE 2. Quitar el estabilizador del ventilador (si corresponde) Si su ventilador tiene un estabilizador, quite los dos tornillos y los dos bloques estabilizadores. Estos se encuentran entre la bandeja de la caja de control y la bola de montaje (Fig. 2a, Fig. 2b).
  • Page 35 REEMPLAZO DEL TUBO DE MONTAJE 4. Desconectar los arneses de cables y el cable de tierra Desconecte los arneses de cables de la parte delantera (Fig. 4.1) y la parte trasera (Fig 4.2) de la caja de control. Desconecte el cable de tierra (cable verde) del soporte de montaje (Fig.
  • Page 36 REEMPLAZO DEL TUBO DE MONTAJE 6. Quitar la bola de montaje Quite el tornillo de cuña y la cuña de la bola de montaje (Fig 6.1). Deslice la bola de montaje hacia abajo y quite el pasador de acero del orificio en la parte superior del tubo de montaje (Fig.
  • Page 37 REEMPLAZO DEL TUBO DE MONTAJE 8. Desinstalar el tubo de montaje viejo Desconecte los arneses de cables del tubo de montaje de los arneses de cables del eje del motor (Fig. 8.1). Nota: el tubo de montaje, los arneses de cables y los accesorios pueden no ser exactamente iguales a los ilustrados.
  • Page 38 REEMPLAZO DEL TUBO DE MONTAJE 9. Instalar el tubo de montaje nuevo Alinee la flecha del tubo de montaje nuevo con la flecha del eje del motor y conecte el cable de tierra al tubo y el cable de seguridad al eje (Fig. 9.1). Verifique que los conectores de los cables apunten directamente hacia arriba y que no estén girados en ángulo (Fig.
  • Page 39 REEMPLAZO DEL TUBO DE MONTAJE Tire suavemente los arneses de cables del tubo de extensión hacia abajo para crear la holgura suficiente para llegar a los arneses del eje del motor. A continuación, conecte los arneses (Fig. 9.4). Nota: el tubo de montaje, los arneses de cables y los accesorios pueden no ser exactamente iguales a los ilustrados.
  • Page 40 REEMPLAZO DEL TUBO DE MONTAJE 10. Ubique la pieza de acabado y la tapa del cableado Deslice la pieza de acabado hacia abajo por el tubo de montaje hasta que se detenga. Deslice la tapa del cableado hacia abajo por el tubo de montaje, apoyándola sobre la pieza de acabado (Fig. 10).
  • Page 41 REEMPLAZO DEL TUBO DE MONTAJE 11. Volver a instalar la bola de montaje No apriete excesivamente el tornillo de cuña. Deslice la bola de montaje por el tubo de montaje (Fig. 11.1). Nota: los arneses de cables pueden no ser exactamente iguales a los ilustrados. Inserte el pasador de acero en el orificio en la parte superior del tubo de montaje y luego deslice la bola de montaje hacia arriba hasta asentar el pasador de acero en las ranuras internas (Fig.
  • Page 42 REEMPLAZO DEL TUBO DE MONTAJE 12. Colgar el ventilador Levante el ventilador hasta el soporte de montaje. Alinee la pestaña del soporte de montaje con la ranura de la bola de montaje, ubique la bola de montaje y permita que el ventilador cuelgue libremente (Fig.
  • Page 43 REEMPLAZO DEL TUBO DE MONTAJE 13. Volver a conectar los arneses de cables y el cable de tierra Conecte los dos arneses de cables del tubo de montaje a los arneses que se encuentran en la parte posterior de la caja de control (Fig. 13.1). Asegure el cable de tierra (cable verde) del tubo de montaje al soporte de montaje (Fig.
  • Page 44 REEMPLAZO DEL TUBO DE MONTAJE 14. Asegurar el cable de seguridad Soporte de montaje Pase el cable de seguridad alrededor del soporte de montaje y asegúrelo con un grillete (Fig. 14a). Fig. 14a Cable de seguridad Grillete Gancho de anclaje Pase el cable de seguridad por el gancho de anclaje y asegúrelo con un grillete (Fig. 14b).
  • Page 45 REEMPLAZO DEL TUBO DE MONTAJE Estructura del edificio Pase el cable de seguridad alrededor de la estructura del edificio y asegúrelo con un grillete (Fig. 14c). Fig. 14c Grillete Cable de seguridad 15. Volver a instalar el estabilizador del ventilador (si corresponde) Si su ventilador tiene un estabilizador, inserte un bloque estabilizador entre la parte inferior de la bandeja de la caja de control y la parte superior de la bola de montaje...
  • Page 46 REEMPLAZO DEL TUBO DE MONTAJE Fig. 15a Tornillo M4 x 25 mm Bloque estabilizador del ventilador Lleve los cables eléctricos y el cable Los tornillos de la bandeja de la de seguridad del tubo de montaje caja de control deben coincidir con a través del canal para cables del las muescas de la parte superior estabilizador.
  • Page 47 REEMPLAZO DEL TUBO DE MONTAJE 16. Asegurar la tapa del cableado Deslice la tapa del cableado hacia arriba por el tubo de montaje, alineando las pestañas en el interior de la tapa del cableado con las ranuras del soporte de montaje de modo que la parte superior de la tapa del cableado quede al ras con el soporte de montaje.
  • Page 48 bigassfans.com HKU-INST-442-MUL-01 REV. B 11/11/2024...
