Elegoo Mars 5 Ultra User Manual

Hide thumbs Also See for Mars 5 Ultra:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
V2
●Mars 5 Ultra
3D Printer
User Manual
Manual de instrucciones
Manuel utilisateur
Manuale utente Benutzerhandbuch
Benutzerhandbuch
ユーザーマニュアル

Advertisement

loading
Need help?

Need help?

Do you have a question about the Mars 5 Ultra and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elegoo Mars 5 Ultra

Summary of Contents for Elegoo Mars 5 Ultra

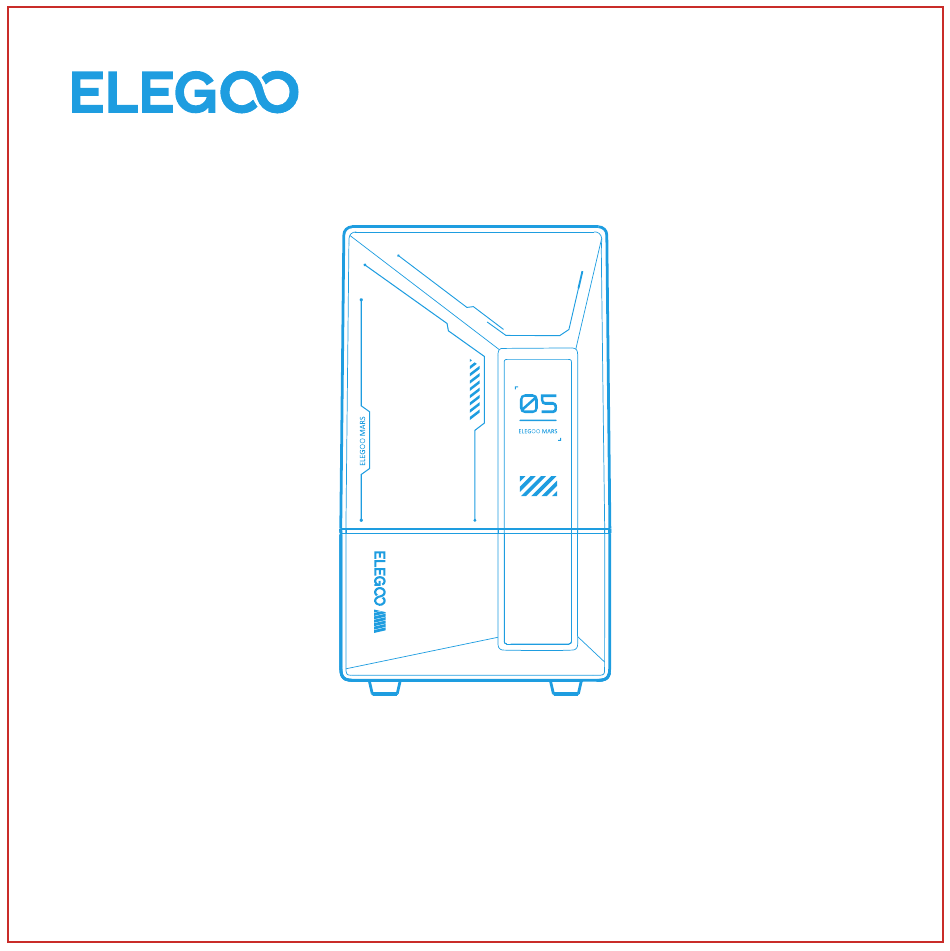

  • Page 1 ●Mars 5 Ultra 3D Printer User Manual Manual de instrucciones Manuel utilisateur Manuale utente Benutzerhandbuch Benutzerhandbuch ユーザーマニュアル...
  • Page 2 Contents English Deutsch Français Italiano Español 日本語...
  • Page 3 ●Mars 5 Ultra 3D Printer User Manual...
  • Page 4 After receiving the product, please confirm whether the equipment is intact and the accessories are complete. If there is any damage or missing, please timely contact us at 3dp@elegoo.com. (To ensure the performance of each product, each product will undergo strict printing tests before leaving the factory. There may be some...
  • Page 5 ●Please use 95% (or higher) ethyl alcohol or isopropyl alcohol to wash your model unless you are using water washable resin. ●If you have any problems with the printer, please contact us at 3dp@elegoo.com. Please do not disassemble or modify ELEGOO 3D printers by yourself, otherwise, the warranty will expire, and damage caused by personal...

  • Page 6: Table Of Contents

    Contents Packing List Printer Introduction 3D Printer Tech Specs Device Self-Check Test Printing Software Installation and Setup Network Management Center AI Camera Resin Calibration Firmware Upgrade Machine Maintenance Warranty Statement...

  • Page 7: Packing List

    Packing List Wifi Antenna Build Plate Resin Tank AI Camera Resin Tray USB Flash Disk Mars 5 Ultra 3D Printer Mask Gloves Funnel Backup Screws User Manual Adapter Tool Kit Scraper...

  • Page 8: Printer Introduction

    Printer Introduction Handle Build Plate Z Axis LCD Display Screen Resin Tank Touch Screen AI Camera Screw Knob Wifi Antenna DC Socket Switch USB Interface...
  • Page 9 Printer Introduction Anti-UV Cover Extension Port (Connect peripherals, such as a mini heater and other compatible printer accessories)

  • Page 10: 3D Printer Tech Specs

    3D Printer Tech Specs Printing Parameter Hardware Specification ●System: EL3D-4.0 ●Dimension: 260mm(L)*268mm(W)*451.5mm(H) ●Operation: 4.0-inch Capacitive Touch Screen ●Build Volume: 153.36mm(L)*77.76mm(W)*165mm(H) ●Slicer Software: CHITUBOX ●Package Size: 555mm(L)*340mm(W)*370mm(H) ●Connectivity: USB Interface & WiFi ●Gross Weight: 10.8KG ●AI Camera: Built-in 1920*1080 Resolution ●Net Weight: 8.8 KG Printing Specification ●Technology: MSLA Stereolithography ●Light Source: COB Light Source (wavelength 405nm)

  • Page 11: Device Self-Check

    Device Self-Check Note: Upon startup, the printer conducts a self-check on key hardware components to prevent any printing failures due to hardware malfunctions. Please refer to the error prompts on the machine to troubleshoot the printer. Do not touch the printer during the self-check process. (See Picture 1) Accumulated release film usage Check device prompts for printer status...

  • Page 12: Test Printing

    The tray prevents resin drips onto the machine when removing the build plate. Then, lift the handle to take out the build plate, and use a scraper to remove the model. You can use ELEGOO's cleaning and curing machine to post-process the model.

  • Page 13: Software Installation And Setup

    2.How to Use CHITUBOX (See Picture 3) After the installation is complete, run the CHITUBOX software. Select ELEGOO Mars 5 Ultra as your default printer and click "Next" to enter the “Printer Settings” page.
  • Page 14 Software Installation and Setup 3.2 Resin Parameter (See Picture 4) Resin Density: 1.1g/ml Resin Cost: You can input the real price of the resin you purchased, and the slicing software can calculate the resin costs for each model you print. (Picture4) (Picture5) 3.3 Parameters (See Picture 5)

  • Page 15: Network Management Center

    Network Management Center 1. Open the slicing software and click in the upper right corner to enter "Network Management Center" (You need to download and install ChituManager for first time use.) (See Picture 6) (Picture6) 2. After entering the Network Management Center, click "Add Printer" to associate the printer (make sure the computer and printer are in the same LAN).

  • Page 16: Ai Camera

    AI Camera 1. In the printer management interface, you can turn on the AI camera to observe the printing situation in real time. You can also choose whether to activate the time-lapse photography feature before starting a print. The generated time-lapse videos can be saved in the history records. (See Picture 8) (Picture8) Notes:...

  • Page 17: Resin Calibration

    Resin Calibration Choose the appropriate section mode for the model (the screen exposure area will be divided into 4, 6, or 8 equal sections depending on the selected mode). Click the "+" button to import the sliced model (please ensure that the model is not placed on the section boundaries, refer to Picture 10 for the section positions). Set the exposure time for each section, starting from Zone 1 (the exposure times for each section should be set in a decreasing or equal manner).
  • Page 18 Resin Calibration 0 （mm） 76.68 153.36 0 （mm） 51.12 102.24 153.36 38.88 38.88 77.76 77.76 (4-Section Mode) (6-Section Mode) 0 （mm） 38.34 76.68 115.02 153.36 38.88 77.76 (8-Section Mode) (Picture10)

  • Page 19: Firmware Upgrade

    Firmware Upgrade 1.Local Upgrade Download the local upgrade firmware package file to a USB flash drive in advance. Insert the USB flash drive into the printer, click "Settings," then click "Version Upgrade," and select "Local Upgrade." Select the version to upgrade and click "Confirm" to start the upgrade. (See Picture 11) (Picture11) 2.Network Upgrade...

  • Page 20: Faq

    Build plate or resin tank is not fastened. 3. Abnormal Screen Exposure If your printer doesn't work please contact us at 3dp@elegoo.com. and as to better help and solve problems for you, please add your order ID in your email.
  • Page 21 6. Why do I get resin insufficient or exceeding maximum volume error when starting a print At the beginning of the print, the mechanical sensor detects the remaining resin in the tank. To ensure smooth printing, the resin level must be above one-third of the tank volume. Additionally, the resin level should not exceed the MAX line to prevent leakage.

  • Page 22: Machine Maintenance

    Machine Maintenance ●Please do not use sharp or pointy tools to scrape the resin tank to avoid damaging the release liner film. ●Please clean up the resin tank before changing the resin to another color. ●Before and after printing, clean the build plate with paper towels or alcohol to ensure that there are no bumps or burrs on the build plate.

  • Page 23: Warranty Statement

    Warranty Statement ●From the date of purchase, ELEGOO printer is entitled to a 1-year free warranty service, except for consumables of the LCD screen and the release film. ●The LCD screen enjoys a 6-month free warranty service. ●The free warranty does NOT include problems caused by self-disassembly and improper use, and wear and...
  • Page 24 ●Telephone--0755-21005141 ●Mailbox--3dp@elegoo.com ●Website--www.ELEGOO.com ●Address--101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...
  • Page 25 ●Mars 5 Ultra 3D Drucker Benutzerhandbuch...
  • Page 26 Bitte prüfen Sie nach Erhalt des Produkts, ob das Gerät intakt ist und das Zubehör vollständig ist. Sollte etwas beschädigt sein oder fehlen, kontaktieren Sie uns bitte rechtzeitig unter 3dp@elegoo.com. (Um die Leistung jedes Produkts zu gewährleisten, wird jedes Produkt strengen Drucktests unterzogen, bevor es die Fabrik verlässt.
  • Page 27 ●Bitte verwenden Sie 95 % (oder mehr) Ethylalkohol oder Isopropylalkohol zum Waschen Ihres Modells, es sei denn, Sie verwenden mit Wasser auswaschbares Harz. ●Sollten Sie Probleme mit dem Drucker haben, kontaktieren Sie uns bitte unter 3dp@elegoo.com. Bitte zerlegen oder modifizieren Sie ELEGOO 3D-Drucker nicht selbst, andernfalls erlischt die Garantie, und...
  • Page 28 Inhaltsverzeichnis Lieferumfang Drucker Einleitung Technische Daten des 3D-Druckers Geräte-Selbsttest Testdruck Installation und Einrichtung der Software Netzwerk-Management-Center AI Kamera Harz-Kalibrierung Firmware Upgrade Wartung des Druckers Garantieerklärung...

  • Page 29: Lieferumfang

    Lieferumfang Wifi Antenne Druckplatte Harz Tank KI Kamera Harz Schale USB Stick Mars 5 Ultra 3D Printer Maske Handschuhe Trichter Ersatzschrauben Benutzerh- Adapter Werkzeugset Spachtel andbuch...

  • Page 30: Drucker Einleitung

    Drucker Einleitung Griff Druckplatte Z-Achse LCD Bildschirm Harzbehälter Touchscreen KI Kamera Sterngriffschrauben Wifi Antenna DC-Buchse Schalter USB Schnittstelle...
  • Page 31 Drucker Einleitung UV-Schutzhülle Erweiterungsanschluss (Anschluss von Zubehör wie z. B . einem Mini-Heizgerät und anderen kompatiblen Geräten )

  • Page 32: Technische Daten Des 3D-Druckers

    Technische Daten des 3D-Druckers Druck-Parameter Hardware-Spezifikation ●System: EL3D-4.0 ●Abmessungen: 260mm(L)*268mm(W)*451.5mm(H) ●Bedienung: 4.0-Zoll Kapazitiver Touchscreen ●Bauvolumen: 153.36mm(L)*77.76mm(W)*165mm(H) ●Slicer Software: CHITUBOX ●Paketgröße: 555mm(L)*340mm(W)*370mm(H) ●Konnektivität : USB & WiFi ●Brutto Gewicht: 10.8KG ●AI-Kamera: 1920*1080 Auflösung ●Netto Gewicht: 8.8 KG Druckspezifikation ●Technologie: MSLA Stereolithography ●Lichtquelle: COB Light Source (Wellenlänge 405nm) ●XY Auflösung: 18*18um(8520*4320) ●Z-Achse Genauigkeit : 0.02mm...

  • Page 33: Geräte-Selbsttest

    Geräte-Selbsttest Hinweis: Beim Einschalten führt der Drucker einen Selbsttest der wichtigsten Hardwarekomponenten durch , um Druckausfälle aufgrund von Hardwarefehlfunktionen zu vermeiden . Bitte beachten Sie die Fehlermeldungen auf dem Gerät , um Fehler zu beheben. Berühren Sie den Drucker während des Selbsttests nicht. (Siehe Abbildung 1) Kumulierter Trennfolienverbrauch Geräteaufforderungen für den Druckerstatus prüfen...

  • Page 34: Testdruck

    Harz auf das Gerät tropft . Heben Sie dann den Griff an , um die Bauplatte herauszunehmen, und verwenden Sie einen Schaber , um das Modell zu entfernen . Zur Nachbearbeitung des Modells können Sie das Reinigungs- und Aushärtungsgerät von ELEGOO verwenden .

  • Page 35: Installation Und Einrichtung Der Software

    Version der Slicing-Software herunterzuladen und auf Ihrem Computer zu installieren. 2.Wie man CHITUBOX nutzt (siehe Abbildung 3) Starten Sie nach Abschluss der Installation die CHITUBOX-Software. Wählen Sie den ELEGOO Mars 5 Ultra als Standarddrucker und klicken Sie auf "Weiter ", um die Seite " Druckereinstellungen" aufzurufen .
  • Page 36 Installation und Einrichtung der Software 3.2 Resin Parameter (Siehe Abbildung 4) Harzdichte: 1.1g/ml Harzkosten: Sie können den tatsächlichen Preis des von Ihnen gekauften Harzes eingeben, und die Slicing- Software kann die Harzkosten für jedes von Ihnen gedruckte Modell berechnen. (Abbildung 4) (Abbildung 5) 3.3 Parameter (Siehe Abbildung 5) Schichthöhe:...

  • Page 37: Netzwerk-Management-Center

    Netzwerk-Management-Center 1. Öffnen Sie die Slicing-Software und klicken Sie auf die obere rechte Ecke , um das "Network Management Center " aufzurufen (Sie müssen den ChituManager herunterladen und installieren , wenn Sie ihn zum ersten Mal verwenden).(siehe Abbildung 6) (Abbildung 6) 2.

  • Page 38: Ai Kamera

    AI Kamera 1. In Anzeige Feld des Druckers könne Sie die KI Kamera ansehen um den Druck in Echtzeit zu beobachten. Sie können dort auch die Option wählen um das Zeitraffer Feature zu aktivieren bevor Sie drucken. Zeitraffer Videos können in der Speicher Historie gespeichert werden.(Siehe Abbildung 8) (Abbildung 8) Hinweis:...

  • Page 39: Harz-Kalibrierung

    Harz-Kalibrierung Wählen Sie den passenden Schnittmodus für das Modell aus (der Belichtungsbereich des Bildschirms wird je nach gewähltem Modus in 4, 6 oder 8 gleiche Schnitte unterteilt ). Klicken Sie auf die "+" -Schaltfläche , um das geschnittene Modell zu importieren (bitte stellen Sie sicher , dass das Modell nicht auf den Schnittgrenzen platziert wird , siehe Abbildung 10 für die Schnittpositionen).
  • Page 40 Harz-Kalibrierung 0 （mm） 109.44 218.88 0 （mm） 0 （mm） 72.96 51.12 145.92 102.24 218.88 153.36 0 （mm） 76.68 153.36 61.44 61.44 38.88 38.88 122.88 122.88 77.76 77.76 (4-Sektionen Modus) (6-Sektionen Modus) 0 （mm） 0 （mm） 54.72 38.34 109.44 76.68 164.16 115.02 218.88 153.36...

  • Page 41: Firmware Upgrade

    Firmware Upgrade 1. Lokales Upgrade Laden Sie die Firmware-Paketdatei für das lokale Upgrade im Voraus auf ein USB-Flash-Laufwerk herunter . Stecken Sie das USB-Flash-Laufwerk in den Drucker, klicken Sie auf "Einstellungen", dann auf " Versions- Upgrade" und wählen Sie "Lokales Upgrade". Wählen Sie die zu aktualisierende Version aus und klicken Sie zum Starten auf "Bestätigen ".

  • Page 42: Faq

    Die Bauplatte oder die Harztank ist nicht festgezogen. 3. Abnormale Belichtung des Bildschirms Wenn Ihr Drucker nicht funktioniert, kontaktieren Sie uns bitte unter 3dp@elegoo.com, und um Ihnen besser zu helfen und Probleme zu lösen, fügen Sie bitte Ihre Bestellnummer in Ihrer E-Mail hinzu.
  • Page 43 6.Warum erhalte ich eine Fehlermeldung für unzureichendes Harz oder Überschreitung des maximalen Volumens beim Starten eines Drucks Zu Beginn des Drucks erkennt der mechanische Sensor das verbleibende Harz im Tank. Um einen reibungslosen Druckvorgang sicherzustellen, muss der Harzstand über einem Drittel des Tankvolumens liegen.

  • Page 44: Wartung Des Druckers

    Wartung des Druckers ●Bitte verwenden Sie keine scharfen oder spitzen Werkzeuge zum Abkratzen des Harzbehälters, um eine Beschädigung des Trennpapiers zu vermeiden. ●Reinigen Sie den Harzbehälter, bevor Sie das Harz durch eine andere Farbe ersetzen. ●Reinigen Sie die Bauplatte vor und nach dem Drucken mit Papiertüchern oder Alkohol, um sicherzustellen, dass keine Unebenheiten oder Grate auf der Bauplatte vorhanden sind.

  • Page 45: Garantieerklärung

    Garantieerklärung ●Ab dem Kaufdatum hat der ELEGOO-Drucker Anspruch auf einen kostenlosen 1-Jahres-Garantieservice, mit Ausnahme der Verbrauchsmaterialien des LCD-Bildschirms und des Freigabefilms. ●Der LCD-Bildschirm genießt eine 6-monatige kostenlose Garantie. ●Die kostenlose Garantie gilt NICHT für Probleme, die durch Selbstzerlegung und unsachgemäßen Gebrauch...
  • Page 46 ●Telefon--0755-21005141 ●Mail--3dp@elegoo.com ●Webseite--www.ELEGOO.com ●Addresse--101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...
  • Page 47 ●Mars 5 Ultra Imprimante 3D Mode d'emploi...
  • Page 48 En cas de dommages ou de pièces manquantes, veuillez nous contacter le plus rapidement possible en écrivant à 3dp@elegoo.com. (Afin de garantir le bon fonctionnement de chaque produit, celui-ci est soumis à des tests d'impression stricts avant de quitter l'usine. Il peut y avoir quelques légères rayures à la réception...
  • Page 49 ●En cas de problème avec l'imprimante, veuillez nous contacter à l'adresse 3dp@elegoo.com. ●Veuillez ne pas démonter ou modifier les imprimantes 3D ELEGOO par vous-même, sinon la garantie expirera et vous devrez payer le montant de la réparation pour les dommages causés.
  • Page 50 Sommaire Liste des pièces Introduction à l'imprimante Spécifications techniques de l'imprimante 3D Auto-test de l’imprimante Impression test Installation et configuration du logiciel Centre de gestion du réseau Caméra IA Calibrage de la résine Mise à jour du micrologiciel Entretien de la machine Déclaration de garantie...

  • Page 51: Liste Des Pièces

    Liste des pièces Antenne Wifi Plateforme Réservoir d'impression de résine Caméra IA Protection contre les Disque flash USB coulures de résine Imprimante 3D Mars 5 Ultra Masque Gants Entonnoir Vis de rechange Mode d'emploi Adaptateur Kit d'outils Grattoir secteur...

  • Page 52: Introduction À L'imprimante

    Introduction à l'imprimante Poignée Plate-forme d'impression Axe Z Ecran d'affichage LCD Réservoir de résine Écran tactile Caméra IA Vis molette Antenne Wifi Prise d'alimentation Interrupteur Interface USB...
  • Page 53 Introduction à l'imprimante Couvercle anti-UV Port d’extension (Connexion des accessoires comme le mini chauffage et les autres accessoires compatibles)

  • Page 54: Spécifications Techniques De L'imprimante 3D

    Spécifications techniques de l'imprimante 3D Paramètres d'impression Spécification du matériel ●Système : EL3D-4.0 ●Dimension:260mm(L.)*268mm(l.)*451.5mm(H.) ●Fonctionnement : Écran tactile capacitif ●Volume imprimable:153.36mm(L.)*77.76mm(l.)*165mm(H.) ●Taille de l'emballage:555mm(L.)*340mm(l.)*370mm(H.) de 4,0 pouces ●Logiciel de tranchage : CHITUBOX ●Poids brut : 10.8KG ●Connectivité : Interface USB et WiFi ●Poids net : 8.8 KG ●Caméra IA : Résolution de 1920*1080 Spécification de l'impression...

  • Page 55: Auto-Test De L'imprimante

    Auto-test de l’imprimante Note: Au démarrage, l'imprimante effectue un autocontrôle des principaux composants matériels afin d'éviter toute erreur d'impression due à des dysfonctionnements matériels. Veuillez vous référer aux messages d'erreur affichés sur l'appareil pour résoudre les problèmes. Ne touchez pas l'imprimante pendant le processus d'autocontrôle.

  • Page 56: Impression Test

    Le bac empêche la résine de couler sur la machine lors du retrait de la plaque d'impression. Ensuite, soulevez la poignée pour retirer la plaque de construction et utilisez un grattoir pour retirer l’impression. Vous pouvez utiliser la machine de nettoyage et de durcissement ELEGOO pour le post traitement de l’impression.

  • Page 57: Installation Et Configuration Du Logiciel

    "Installez le logiciel depuis la clé USB ou téléchargez la dernière version depuis le site web officiel deCHITUBOX (www.chitubox.com)." 2.Comment utiliser CHITUBOX (Voir image 3) Une fois l'installation terminée, lancez le logiciel CHITUBOX. Sélectionnez ELEGOO Mars 5 Ultra comme imprimante par défaut et cliquez sur "Suivant" pour accéder à la page "Paramètres de l'imprimante". (Image3) 3.
  • Page 58 Installation et configuration du logiciel 3.2 Paramètres de la résine (voir image 4) Densité de la résine: 1,1 g/ml Coût de la résine: vous pouvez saisir le prix réel de la résine que vous avez acheté , et le logiciel d'impression peut calculer le coût de la résine pour chaque modèle que vous imprimez.

  • Page 59: Centre De Gestion Du Réseau

    Centre de gestion du réseau 1. Ouvrez le logiciel de découpe et cliquez dans le coin supérieur droit pour entrer dans le "Centre de gestion du réseau" (vous devez télécharger et installer ChituManager lors de la première utilisation). (Voir image 6) (Image6) 2.

  • Page 60: Caméra Ia

    Caméra IA 3. Dans l'interface de gestion de l'imprimante, vous pouvez activer la caméra IA pour observer les travaux d'impression en temps réel. Vous pouvez également choisir d'activer ou non la fonction de photographie en accéléré (time-lapse) avant de lancer une impression. Les vidéos en accéléré sont enregistrées dans l'historique.

  • Page 61: Calibrage De La Résine

    Calibrage de la résine Choisissez le mode de section approprié pour le modèle (la zone d'exposition de l'écran sera divisée en 4, 6 ou 8 sections égales en fonction du mode sélectionné). Cliquez sur le bouton "+" pour importer le modèle tranché...
  • Page 62 Calibrage de la résine 0 （mm） 72.96 145.92 218.88 0 （mm） 0 （mm） 109.44 76.68 218.88 153.36 0 （mm） 51.12 102.24 153.36 61.44 61.44 38.88 38.88 122.88 122.88 77.76 77.76 (Mode 4 sections) (Mode 6 sections) 0 （mm） 54.72 109.44 164.16 218.88 0 （mm）...

  • Page 63: Mise À Jour Du Micrologiciel

    Mise à jour du micrologiciel 1. Mise à jour locale Téléchargez à l'avance le fichier de mise à jour du micrologiciel local sur une clé USB. Insérez la clé USB dans l'imprimante, cliquez sur "Paramètres", puis sur "Mise à jour de la version" et sélectionnez "Mise à jour locale". Sélectionnez la version à...

  • Page 64: Faq

    La plaque d'impression ou le réservoir de résine ne sont pas correctement fixés. 3. Exposition anormale de l'écran Si votre imprimante ne fonctionne pas, veuillez nous contacter à l'adresse 3dp@elegoo.com et pour mieux vous aider et résoudre les problèmes, veuillez ajouter votre numéro de commande dans votre e-mail.
  • Page 65 6. Pourquoi le message d'erreur "insuffisance de résine" ou "dépassement du volume maximal" apparaît-il lors du lancement d'une impression? Au début de l'impression, le capteur mécanique détecte le niveau de résine restant dans le réservoir. Pour garantir une impression fluide, le niveau de résine doit être supérieur à un tiers du volume du réservoir. Le niveau de résine ne doit pas dépasser la ligne MAX pour éviter les fuites.

  • Page 66: Entretien De La Machine

    Entretien de la machine ●N'utilisez pas d'outils pointus ou tranchants pour gratter le bac de résine afin d'éviter d'endommager le film Ether FEP. ●Veuillez nettoyer le réservoir de résine avant de changer la résine pour une autre couleur. ●Avant et après l'impression, nettoyez la plaque d'impression avec des serviettes en papier et de l'alcool pour vous assurer qu'il n'y a pas de bosses ou de bavures sur la plaque de construction.

  • Page 67: Déclaration De Garantie

    Déclaration de garantie ●À partir de la date d'achat, l'imprimante ELEGOO bénéficie d'un service de garantie gratuit d'un an, à l'exception des consommables, de l'écran LCD et du film Ether FEP. ●L'écran LCD bénéficie d'une garantie gratuite de 6 mois.
  • Page 68 ●Téléphone--0755-21005141 ●Email--3dp@elegoo.com ●Site internet--www.ELEGOO.com ●Addresse--101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...

  • Page 69: Manuale Utente

    ●Mars 5 Ultra Stampante 3D Manuale Utente...
  • Page 70 Dopo aver ricevuto il prodotto, verifica che i componenti siano intatti e che siano presenti tutti gli accessori. Se ci fossero danni oppure dei componenti risultassero mancanti, contattaci all’indirizzo 3dp@elegoo.com. ( Per garantire la qualità dei nostri prodotti, li testiamo accuratamente prima che lascino la nostra fabbrica.
  • Page 71 ●Se ci fosse qualsiasi problema con la stampante, contattaci all’indirizzo 3dp@elegoo.com. Non smontare o modificare la stampante 3D ELEGOO in autonomia, altrimenti la garanzia non sarà più valida e la riparazione di qualsiasi danno causato da errori personali dovuti ad un uso sbagliato della stampante dovrà essere pagata.
  • Page 72 Contenuti Contenuto della Confezione Diagramma dei Componenti Caratteristiche Tecniche della Stampante Funzione di Autodiagnosi Test di Stampa Installazione del Software e Configurazione Centro di Controllo della Rete Camera IA Calibrazione della Resina Aggiornamento del Firmware Manutenzione Certificato di Garanzia...

  • Page 73: Contenuto Della Confezione

    Contenuto della Confezione Antenna Wifi Piatto di Stampa Serbatoio della Resina Camera IA Protezione dal Chiavetta USB Gocciolamento Stampante 3D Mars 5 Ultra Maschera Guanti Imbuto Viti di Riserva Manuale Adattatore Kit Utensili Spatola...

  • Page 74: Diagramma Dei Componenti

    Diagramma dei Componenti Maniglia Piatto di Stampa Asse Z Schermo LCD Serbatoio della Resina Schermo Touch Camera IA Vite a Pomello Antenna Wifi Presa DC Interruttore Porta USB...
  • Page 75 Diagramma dei Componenti Copertura Anti-UV Porta ausiliaria (Per connettere accessori come un risacladatore portatile e altri compatibili)

  • Page 76: Caratteristiche Tecniche Della Stampante

    Caratteristiche Tecniche della Stampante Caratteristiche Tecniche Caratteristiche Hardware ●Sistema: EL3D-4.0 ●Dimensioni: 260mm(L)*268mm(W)*451.5mm(H) ●Operatività: Schermo touch capacitivo da 4" ●Volume di Stampa: 153.36mm(L)*77.76mm(W)*165mm(H) ●Programma Slicer: CHITUBOX ●Dimensioni del pacco: 555mm(L)*340mm(W)*370mm(H) ●Connettività: Interfacce USB & WiFi ●Peso del pacco: 10.8KG ●Camera IA: Risoluzione nativa1920*1080 ●Peso netto: 8.8 KG Parametri di Stampa ●Tecnologia: Stereolitografia MSLA...

  • Page 77: Funzione Di Autodiagnosi

    Funzione di Autodiagnosi Nota: prima dell’avvio, la stampante conduce un test di autodiagnosi sui componenti hardware principali per prevenire eventuali fallimenti di stampa causati dal loro malfunzionamento. Fai riferimento ai messaggi di errore per risolvere eventuali problemi. Non toccare la stampante durante il processo di autoverifica. (Vedi immagine 1) Utilizzo attuale del film di rilascio Controlla i messaggi per lo stato della stampante...

  • Page 78: Test Di Stampa

    Dopo alza la maniglia per rimuovere il piatto e utilizza la spatola per rimuovere il modello. Puoi utilizzare la stazione di pulizia ed indurimento ELEGOO per effettuare la pulizia e completare la polimerizzazione del modello.

  • Page 79: Installazione Del Software E Configurazione

    2. Come utilizzare CHITUBOX (Vedi immagine 3) Dopo il completamento dell’installazione, avvia il programma CHITUBOX e seleziona ELEGOO Mars 5 Ultra come stampante predefinita. Fai click su “Avanti” per entrare nella pagina “Impostazioni della Stampante”.
  • Page 80 Installazione del Software e Configurazione Vedi immagine 3.2 Parametri della Resina ( Densità della Resina: 1.1g/ml Costo della Resina: è possibile inserire il prezzo reale della resina acquistata, in modo che il programma sia in grado di calcolare il costo effettivo di ogni modello stampato. (Immagine 4) (Immagine 5) Vedi immagine...

  • Page 81: Centro Di Controllo Della Rete

    Centro di Controllo della Rete 1. Apri il programma di slicing e fai click su nell’angolo in alto a destra per entrare nel “Centro di Controllo della Rete" (Devi scaricare e installare Chitu Manager in caso di primo utilizzo.) (Vedi Immagine 6) (Immagine 6) 2.

  • Page 82: Camera Ia

    Camera IA 1. Nell’interfaccia di gestione della stampante puoi accendere la camera IA per controllare in tempo reale i progressi della stampa. Puoi anche decidere se attivare la modalità time-lapse prima di iniziare una stampa. I video in time-lapse verranno salvati nella cronologia delle registrazioni. (Vedi immagine 8) (Immagine 8) Note:...

  • Page 83: Calibrazione Della Resina

    Calibrazione della Resina Scegli la «modalità a sezioni» che ritieni opportuna per il test (la zona di esposizione verrà suddivisa in 4, 6 o 8 sezioni uguali in base all’opzione scelta). Fai click su «+» per importare il modello da testare (Assicurati di non posizionare il modello nelle zone di confine tra le sezioni, fai riferimento all’immagine 10 per la posizione delle sezioni).
  • Page 84 Calibrazione della Resina 0 （mm） 72.96 145.92 218.88 0 （mm） 109.44 218.88 61.44 61.44 122.88 122.88 (Modalità a 4 sezioni) (Modalità a 6 sezioni) 0 （mm） 54.72 109.44 164.16 218.88 61.44 122.88 (Modalità a 8 sezioni) (Immagine 10)

  • Page 85: Aggiornamento Del Firmware

    Aggiornamento del Firmware 1. Aggiornamento Locale Prima di iniziare, scarica il pacchetto di aggiornamento firmware nella chiavetta USB. Inserisci la chiavetta USB nella stampante e fai click su «Impostazioni», «Aggiornamento della versione» e seleziona «Aggiornamento Locale». Seleziona la nuova versione e fai click su «Conferma» per iniziare. (Vedi immagine 11) (Immagine 11) 2.

  • Page 86: Faq

    Il piatto di stampa o il serbatoio della resina non è avvitato. 3. Esposizione UV anomala Se la stampante non funziona contattaci all’indirizzo 3dp@elegoo.com. Per aiutarti a risolvere al meglio il problema aggiungi anche il numero d’ordine alla mail.
  • Page 87 6. Perché all’inizio di una stampa ricevo un messaggio di errore di resina insufficiente o di superamento del livello massimo? All’inizio di una stampa, il sensore meccanico rileva la quantità di resina rimanente nel serbatoio. Per assicurare una stampa senza problemi, il livello della resina deve essere superiore a un terzo del volume massimo. Inoltre, il livello della resina non deve superare il livello massimo per evitare la fuoriuscita.

  • Page 88: Manutenzione

    Manutenzione ●Non usare oggetti affilati o appuntiti per raschiare il serbatoio della resina in maniera da evitare di danneggiare il film di rilascio. ●Pulisci il serbatoio della resina prima di utilizzare una resina di diverso colore. ●Prima e dopo la stampa, pulisci il piatto di stampa utilizzando un tovagliolo di carta imbevuto di alcool per assicurarti che non siano presenti residui o incrostazioni di resina sul piatto.

  • Page 89: Certificato Di Garanzia

    Certificato di Garanzia ●Dalla data di acquisto, le stampanti ELEGOO beneficiano di un servizio di garanzia gratuito di 1 anno ad eccezione dello schermo LCD e la pellicola di rilascio, in quanto component soggetti a usura. ●Lo schermo LCD beneficia di un servizio di garanzia gratuito di 6 mesi.
  • Page 90 ●Telephone--0755-21005141 ●Mailbox--3dp@elegoo.com ●Website--www.ELEGOO.com ●Address--101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...
  • Page 91 ●Mars 5 Ultra Impresora 3D Manual de instrucciones...
  • Page 92 Si hay algún daño o falta algún elemento, por favor, póngase en contacto con nosotros lo antes posible escribiendo a 3dp@elegoo.com. Para garantizar el correcto funcionamiento de cada producto, éste se somete a estrictas pruebas de impresión antes de salir de fábrica. Puede que haya algunos rasguños leves cuando...
  • Page 93 ●Si tiene algún problema con la impresora, póngase en contacto con nosotros en 3dp@elegoo.com. Por favor, no desmonte o modifique las impresoras ELEGOO 3D por sí mismo, de lo contrario, la garantía expirará, y usted tendrá que pagar el importe de las reparaciones de los daños ocasionados.
  • Page 94 Contenido Lista de piezas Introducción a la impresora Especificaciones técnicas de la impresora 3D Autotest de la impresora Prueba de impresión Impresión de prueba Instalación y configuración del software Cámara IA Calibración de resina Actualización del firmware Mantenimiento de la impresora Declaración de garantía...

  • Page 95: Lista De Piezas

    Lista de piezas Antena Wifi Plataforma de Tanque de resina impresión Cámara IA Protección contra Memoria USB goteos de resina Impresora 3D Mars 5 Ultra Máscara Guantes Embudo Tornillos de Instrucciones Adaptador Kit de Rascador repuesto de uso herramientas de red...

  • Page 96: Introducción A La Impresora

    Introducción a la impresora Mango Plataforma de impresión Eje Z Pantalla LCD Tanque de resina Pantalla táctil Cámara IA Tornillo regulable Antena Wifi Toma de corriente continua Interruptor Interfaz USB...
  • Page 97 Introducción a la impresora Cubierta anti-UV Puerto de expansión (para conectar accesorios como el minicalefactor y otros accesorios compatibles)

  • Page 98: Especificaciones Técnicas De La Impresora 3D

    Especificaciones técnicas de la impresora 3D Parámetros de la impresora Especificación del hardware ●Sistema: EL3D-4.0 ●Dimensiones: 260mm(l.)*268mm(an.)*451.5mm(al.) ●Funcionamiento: Pantalla táctil capacitiva ●Volumen: 153.36mm(l.)*77.76mm(an.)*165mm(al.) de 4,0 pulgadas ●Tamaño del paquete: 555mm(l.)*340mm(an.)*370mm(al.) ●Software: CHITUBOX ●Peso bruto: 10.8KG ●Conexión: Puerto USB y WiFi ●Peso neto: 8.8 KG ●Cámara AI: resolución 1920*1080 Especificaciones de la impresora...

  • Page 99: Autotest De La Impresora

    Autotest de la impresora Nota: Al iniciarse, la impresora realiza un autotest de los componentes clave del hardware para evitar cualquier fallo de impresión debido a un mal funcionamiento del hardware. Consulte las indicaciones de error de la máquina para solucionar los problemas. No toque la impresora durante el proceso de autotest. (Ver imagen 1) Recuento de uso del film de liberación Compruebe los avisos del dispositivo para...

  • Page 100: Prueba De Impresión

    A continuación, levante el asa para retirar la placa de impresión y utilice un rascador para retirar la impresión. Puede utilizar el producto especial de limpieza y curado de ELEGOO para el tratamiento post impresión.

  • Page 101: Instalación Y Configuración Del Software

    2.Cómo utilizar CHITUBOX (Ver imagen 3) Una vez finalizada la instalación, inicie el software CHITUBOX. Seleccione ELEGOO Mars 5 Ultra como impresora predeterminada y haga clic en "Siguiente" para acceder a la página "Configuración de la impresora".
  • Page 102 Instalación y configuración del software 3.2 Parámetros de Resina (Ver Imagen 4) Resin Type (Densidad de Resina): 1.1g/ml Resin Cost (Coste de la resina): Puede introducir el precio real de la resina que ha comprado, y el software de impresión podrá calcular el coste de la resina para cada modelo que imprima. (Imagen 4) (Imagen 5) 3.3 Parámetros (Ver Imagen 5)
  • Page 103 Centro de Gestión de Red 1. Abra el software de corte y haga clic en la esquina superior derecha para acceder al "Centro de Gestión de Red" (tendrá que descargar e instalar ChituManager la primera vez que lo utilice). (Ver imagen 6) (Imagen 6) 2.

  • Page 104: Cámara Ia

    Cámara IA 1. En la interfaz de gestión de la impresora, puede activar la cámara AI para observar las impresiones en tiempo real. También puede elegir si desea activar o no la fotografía time-lapse antes de imprimir. Los vídeos time-lapse se guardan en el historial.
  • Page 105 Calibrado de la resina Elija el modo de sección apropiado para el modelo (el área de exposición de la pantalla se dividirá en 4, 6 u 8 secciones iguales dependiendo del modo seleccionado). Haga clic en el botón "+" para importar el modelo cortado (asegúrese de que el modelo no esté...
  • Page 106 Calibrado de la resina 0 （mm） 72.96 145.92 218.88 0 （mm） 109.44 218.88 61.44 61.44 122.88 122.88 (Modo de 4 secciones) (Modo de 6 secciones) 0 （mm） 54.72 109.44 164.16 218.88 61.44 122.88 (Modo de 8 secciones) (Imagen 10)

  • Page 107: Actualización Del Firmware

    Actualización del firmware 1. Actualización local Descargue previamente el archivo de actualización local del firmware en una memoria USB. Inserte la memoria USB en la impresora, haga clic en "Configuración", luego en "Actualización de versión" y seleccione "Actualización local". Seleccione la versión que desea actualizar y haga clic en "Confirmar" para comenzar. (Ver imagen 11) (Imagen 11) 2.Actualización en línea...

  • Page 108: Faq

    La placa base o el depósito de resina no están correctamente fijados. 3. Exposición anormal de la pantalla Si su impresora no funciona, póngase en contacto con nosotros en 3dp@elegoo.com. Para poder ayudarle mejor y resolver cualquier problema, incluya su número de pedido en el correo electrónico.
  • Page 109 6. ¿Por qué aparece el mensaje de error "resina insuficiente" o "volumen máximo superado" cuando empiezo a imprimir? Al inicio de la impresión, el sensor mecánico detecta el nivel de resina que queda en el depósito. Para garantizar una impresión fluida, el nivel de resina debe ser superior a un tercio del volumen del depósito. El nivel de resina no debe sobrepasar la línea MAX para evitar fugas.

  • Page 110: Mantenimiento De La Impresora

    Mantenimiento de la impresora ●Por favor, no utilice herramientas afiladas o puntiagudas para raspar el tanque de resina para evitar dañar el film de protección. ●Limpie el depósito de resina antes de cambiar la resina por otro color. ●Antes y después de la impresión, limpie la placa de impresión con toallas de papel o alcohol para asegurarse de que no hay protuberancias ni rebabas en la placa de impresión.

  • Page 111: Declaración De Garantía

    Declaración de garantía ●A partir de la fecha de compra, la impresora ELEGOO tiene derecho a un servicio de garantía gratuito de 1 año, excepto para los consumibles de la pantalla LCD y el film de protección. ●La pantalla LCD cuenta con 6 meses de garantía gratuita.
  • Page 112 ● Teléfono --0755-21005141 ● Correo electrónico--3dp@elegoo.com ●Web--www.ELEGOO.com ● Dirección --101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...
  • Page 113 ●Mars 5 Ultra 3Dプリンター 取扱説明書...
  • Page 114 ELEGOO製品をご購入いただき、 誠にありがとうございます。 製品を受け取りましたら、 装置に問題がなく付属品が揃っていることを確認してください。 損傷や欠品がある場合は、 す みやかに3dp@elegoo.comまでご連絡ください。 （各製品の性能を保証するため、 工場出荷前に厳密なプリントテスト を行っております。 製品の開封時に若干の傷が見られることがありますので、 あらかじめご了承ください。 性能上の問題 はございませんので、 安心してご使用いただけます。 ）...
  • Page 115 注意事項: ●3Dプリンター及びその付属品は、 子供の手の届かない場所に保管してください。 ●レジンの量は、 レジンタンク容量の1/3以上で、 かつMAXライン以下になるようにして使用してください。 ●プリンターは乾燥した環境に設置し、 雨や湿気にさらされないようご注意ください。 ●使用中に緊急事態が発生した場合は、 すぐに3Dプリンターの電源を切ってください。 ●プリンターは屋内で使用し、 直射日光やほこりの多い環境を避けてください。 ●返品・交換のため、 元の梱包箱は30日間保管しておいてください （ELEGOOの元の梱包箱のみお受け付けいたします） 。 ●プリントに失敗した際には、 損傷を避けるため、 レジンタンク内の余分な硬化レジンを清掃し、 レジンを取り替えてく ださい。 ●使用する前にマスクや手袋を着用し、 レジンが肌に直接触れないように注意してください。 ●レジンタンクのリリースフィルムが白くなったり、 傷がついてしまったり、 弾力性がなくなった場合には、 プリント失敗 率が高くなります。 速やかにリリースフィルムを交換してください。 ●水洗いレジンを使用していない場合、 95%以上のエチルアルコールかイソプロピルアルコールを用いてプリント後の モデルを洗浄してください。 ●プリンターに関する疑問や不明な点がございましたら、 3dp@elegoo.comまでお問い合わせください。 ELEGOOの3Dプリンターは、 ご自身で分解したり改造したりしないでください。 保証が無効になり、 操作ミスによる損 害に修理費用を支払う必要が生じます。...
  • Page 116 目次 同梱品リスト 各部の名称 3Dプリンター技術仕様 デバイスセルフチェック テストプリント ソフトウェアのインストールと設定 ネットワークマネジメントセンター AIカメラ レジンキャリブレーション ファームウェアアップグレード 装置のメンテナンス 保証ポリシー...

  • Page 117: 同梱品リスト

    同梱品リスト Wifiアンテナ ビルドプレート レジンタンク AIカメラ レジントレー USBフラッシュ ディスク Mars 5 Ultra 3Dプリンター マスク 手袋 漏斗 予備ネジ 取扱説明書 電源アダプタ ツールキット スクレーパー...

  • Page 118: 各部の名称

    各部の名称 ハンドル ビルドプレート Z軸 液晶ディスプレイ レジンタンク タッチスクリーン AIカメラ スクリューノブ Wifiアンテナ DCジャック 電源スイッチ USBポート...
  • Page 119 各部の名称 UVカバー 拡張ポート (ミニヒー ター等互換性のあるア クセサリを接続可能)

  • Page 120: 3Dプリンター技術仕様

    3Dプリンター技術仕様 プリントパラメータ ハードウェア仕様 ●システム : EL3D-4.0 ●本体寸法 : 260mm(L)*268mm(W)*451.5mm(H) ●操作画面 : 4.0 インチ 静電容量式タッチスクリーン ●造形サイズ : 153.36mm(L)*77.76mm(W)*165mm(H) ●スライスソフト : CHITUBOX ●パッケージサイズ : 555mm(L)*340mm(W)*370mm(H) ●接続方式 : USB & WiFi ●総重量 : 10.8KG ●AI カメラ : 1920*1080( 内蔵 ) ●本体重量 : 8.8KG プリント仕様...

  • Page 121: デバイスセルフチェック

    デバイスセルフチェック 注意: プリンターは起動時に重要なハードウェアコンポーネントの自己診断を行い、 ハードウェアの故障によるプリント 失敗を防ぎます。 装置のエラープロンプトを参照してトラブルシューティングを行ってください。 また、 自己診断プロセ ス中はプリンターに触れないでください。 （画像1参照） リリースフィルムの累積使用回数 装置のプロンプトに従って、プリンターの状態を確認してください 再検出 (画像1) リースフィルムの使用回数が60,000回に近づくと、 デバイスはリリースフィルムの交換を促します。 デバイスセルフテス トのページで更新ボタンをクリックすると、 カウンターを手動でリセットすることができます。 （画像2参照） (画像2)

  • Page 122: テストプリント

    テストプリント ビルドプラットフォームを接続ブロックに挿入した後、 ハンドルを押し下げてビルドプラットフォームを接続ブロック に固定します （ビルドプレートにはセルフレベリング機能があり、 箱から出してすぐに使用することができます） 。 ハンドル 1. モデルプリント レジンをゆっくりとレジンタンクに注いでください （レジンはタンク容量の1/3以上、 かつMAXラインを超えないように 注意してください。 装置はプリント前にセルフチェックを行います。 実行中は装置に触れないでください） 。 プリンターの UVカバーを閉めた後、 スライス済みのテストモデルを選択してプリントします。 2. モデルの後処理 プリントが完了したら、 ドリップトレーをレジンタンクに平行に挿入し、 両側のネジを締めて設置します。 トレーは、 ビル ドプレートを取り外す際にレジンが装置にこぼれるのを防ぎます。 その後、 ハンドルを持ち上げてビルドプレートを取り 出し、 スクレーパーでモデルを除去します。 ELEGOOの洗浄硬化機を使用してモデルの後処理を行うことができます。...

  • Page 123: ソフトウェアのインストールと設定

    ソフトウェアのインストールと設定 このプリンターはUSBディスク内のCHITUBOXに対応しており、 お手持ちのパソコンにインストールして使用することが できます。 1. CHITUBOXのインストール USBディスクから選択するか、 CHITUBOXの公式ウェブサイト(www.chitubox.com)にアクセスして、 適切なバージョ ンのソフトウェアをダウンロードし、 コンピューターにインストールしてください。 2. CHITUBOXの使用方法 （画像3参照） インストールが完了したら、 CHITUBOXソフトウェアを起動します。 デフォルトのプリンターとしてELEGOO Mars 5 Ultra を選択し、 「次へ」 をクリックして 「プリンター設定」 ページに進みます。 (画像3) 3. CHITUBOXの設定 3.1 3.1 装置構成パラメータ 「スライス設定」 ページに移動します。 デフォルトの装置パラメーターを変更する必要はありません （画像4参照） 。 XはX軸方向の最大プリントサイズを示しており、 その他のパラメータも同様です。...
  • Page 124 ソフトウェアのインストールと設定 3.2 レジンパラメータ (画像4参照) レジン密度: 1.1g/ml レジンコスト: 購入したレジンの実際の価格を入力すると、 プリントする各モデルのレジンコストを計算できます。 (画像4) (画像5) 3.3 パラメータ(画像5参照) レイヤーの高さ: 印刷される各層の厚みで、 推奨は0.05mmです。 0.01~0.2mmの範囲で調整することも可能です。 設定値が大きいほど、 各層の露光時間は長くなります。 初期層数: 初期プリント層数を設定します。 初期層の数がnの場合、 最初のn層の露光時間が 「初期層の露光時間」 とな ります。 デフォルト設定は 2 です。 露光時間: 通常プリント層の露光時間で、 デフォルト設定は2.5秒です。 層を厚く設定するほど、 露光に必要な時間は長 くなります。 初期層露光時間: 初期層の露光時間を設定します。 初期層の露光時間を十分に長くすることで、 造形物をビルドプラット フォームにしっかり定着させることができます。 デフォルト設定は32秒です。 遷移層数: 各層の間で密着性を高めるための、...

  • Page 125: ネットワークマネジメントセンター

    ネットワークマネジメントセンター 1. スライスソフトを開き、 右上隅の 「ネットワークマネジメントセンター」 をクリックします （初めて使用する場合は、 ChituManagerをダウンロードしてインストールする必要があります） 。 (画像6参照) (画像6) 2. ネットワークマネジメントセンターに入った後、 「デバイスを追加」 をクリックしてプリンターに接続します （コンピュ ーターとプリンターが同じLAN内にあることを確認してください） 。 接続されたデバイスは、 ソフトウェアを通じてリモ ート制御することができます。 (画像7参照) (画像7)

  • Page 126: Aiカメラ

    AIカメラ 1. プリンター管理インターフェースからAIカメラをオンにすると、 プリントの状況をリアルタイムで観察することができ ます。 また、 プリント開始前にタイムラプス撮影機能を使用するかどうかを選択することもできます。 タイムラプス動画は 履歴に保存されます。 (画像8参照) (画像8) 注意: 1. 照明条件が悪いと、 AIカメラの撮影品質が低下する可能性があります。 2. タイムラプス撮影は、 モデルの高さが50mmを超えた場合にのみ使用できます。 タイムラプスの記録は30mmの高さ で開始され、 プリント完了後に追加の処理時間が必要になります。 処理時間はモデルの高さに比例します。 3. 装置は最大20個のタイムラプス動画を保存できます。 保存容量がいっぱいになると、 生成された順に動画が自動的 に置き換えられます。 そのため、 タイムラプス動画はすみやかにダウンロードしてください。 4. AIカメラがビルドプレートへの定着エラーや反りといった異常を検出できるのは、 モデルの高さが90mmを超える 場合のみとなります。 5. AIカメラは連続的な学習を通じて、 異常の検出と判断がより正確になります。 効率的なプリント作業を支援するため、 カメラのアップグレード情報に注意してください。...

  • Page 127: レジンキャリブレーション

    レジンキャリブレーション モデルに適したセクションモードの選択します （画面露光エリアは選択されたモードに応じて4か6、 あるいは8分割 されます） 。 "＋"ボタンをクリックしてスライスされたモデルのインポートしてください （モデルがセクション境界に配置 されないように注意してください。 セクションの位置は画像10を参照してください） 。 各セクションの露光時間をゾーン1 から設定し、 各セクションの露光時間が順に小さくなるか同じになるように設定してください。 「開始」 をクリックしてプ リント開始します。 結果をもとに最適な露光パラメータを決定することができます。 (画像9参照)は4セクションモードの 場合を示しています。 （画像9） モデルのイ セクションモ プリン ンポート ードの選択 ト開始...
  • Page 128 レジンキャリブレーション 0 （mm） 76.68 153.36 0 （mm） 51.12 102.24 153.36 38.88 38.88 77.76 77.76 （4分割モード） （6分割モード） 0 （mm） 38.34 76.68 115.02 153.36 38.88 77.76 （8分割モード） （画像10）...

  • Page 129: ファームウェアアップグレード

    ファームウェアアップグレード 1. ローカルアップグレード 事前にローカルアップグレード用のファームウェアパッケージファイルをUSBフラッシュドライブにダウンロードします。 USBフラッシュドライブをプリンターに挿入し、 「設定」 をクリックしてから 「バージョンアップグレード」 、 「ローカルアッ プグレード」 の順に選択します。 バージョンを選択し、 「確認」 をクリックしてアップグレードを開始します。 （画像11参照） （画像11） 2. ネットワークアップグレード プリンター起動後にネットワークに接続されると、 ファームウェアのアップデートが利用可能な場合にポップアッププロ ンプトが表示されます。 プリンターファームウェアまたはカメラファームウェアのオンラインアップグレードを実行するこ とができます。 （画像12参照） （画像12）...

  • Page 130: Faq

    初期層の露光時間が短すぎる可能性があります。 露光時間を長くしてみてください。 b. モデルの下部とビルドプレートの接触面積が極端に小さい場合、 初期層数を増やしてください。 2. モデルの層に破損が生じます a. プリント中に装置が揺れていませんか？ b. 長時間の使用によりリリースライナーフィルムが緩くなっている可能性があります。 交換を検討してください。 c. ビルドプレートとレジンタンクはしっかり固定されていますか？ 3. スクリーンの露光に異常があります プリンターがうまく動作しない場合は、 3dp@elegoo.com までご連絡ください。 その際、 スムーズに問題を解決するため、 メールに注文IDを添えてください。 4. プリントが失敗します a. モデルが完全にプリントされなかったり、 失敗した場合、 残留物が発生することがあります。 残りのレジンを密封され たボトルに戻すときには漏斗を使用して濾過するようにしてください。 b. 残留物を濾過しない場合、 次回プリントする際にLCDスクリーンを傷つけるおそれがあります。 c. プラットフォームやタンクに残ったレジンは、 ティッシュを使用して清掃し、 拭き取ることができます。 5. プリント開始時に残留物検出のエラーメッセージが表示されるのはなぜですか...
  • Page 131 6. プリント開始時にレジン不足または最大容量超過のエラーが表示されるのはなぜですか プリント開始時に、 装置のセンサーがタンク内の残りのレジンを検出します。 スムーズなプリントを保証するために、 レ ジンのレベルはタンク容量の三分の一以上でなければなりません。 また、 レジンのレベルがMAXラインを超えないよう にすることで、 漏れを防ぎます。 モデルに必要なレジン量がタンク内の現在のレジンレベルを超える場合、 レジンの補充 を促すポップアップメッセージが表示されます。 異常なエラーが発生した場合は、 セルフチェックプロセスを通じて装置 を再度キャリブレーションしてください。 セルフチェック中は装置に触れたり振動させたりしないでください。 センサー のキャリブレーションに影響が出る可能性があります。 7. プリントスピードはどのように調整すればよいですか プリンターのリリーススピードは固定されており、 高速と低速の2つのモードが利用可能です。 ただし、 どのモードであっ ても、 最初の50層は成功率を高めるために常に遅いスピードでプリントされます。 実際の層ごとのプリントスピードも、 層の厚さや露光時間、 休止時間などのスライスパラメータの設定に依存します。 これらのパラメータを変更すると、 実際 のプリントスピードが変わります。 8. 装置内にレジンが漏れた場合はどうすればいいですか チルトリリース動作の性質上、 完全に密閉されたプリントエリアを実現することはできません。 これに対処するために、 いくつかの保護措置を講じています。 センサーがMAXラインを超えるレジンを検出すると、 プリントは停止し、 警告のポ ップアップウィンドウが表示されます。...

  • Page 132: 装置のメンテナンス

    装置のメンテナンス ●レジンタンクに鋭利なものは使用しないでください。 リリースライナーフィルムが傷つく恐れがあります。 ●異なる色のレジンを使う場合は、 事前にレジンタンクを十分に清掃してください。 ●プリント前後には、 ペーパータオルやアルコールでビルドプレートを清掃し、 凹凸やバリがないことを確認してください。 ●プリント前は毎回装置を点検し、 各部品に明らかな破損、 欠損、 異常がないことを確認してください。 ●プリント中は、 プリント環境をできるだけ25～30℃に保ってください。 また、 プリンターの放熱を促進し、 レジンの臭 いが充満するのを防ぐため、 十分に換気してください。 ●Z軸から摩擦音が発生している場合は、 リードスクリューにグリースを塗布してください。 少なくとも2～3ヶ月に1回塗 布し、 頻繁にプリントする場合には塗布の頻度を増やしてください。 ●プリンターを48時間以上使用しない場合は、 タンク内に残ったレジンをレジンボトルに戻し、 しっかり密閉してくださ い。 残留物がある場合は、 フィルターで濾過してください。 ●リリースフィルムは消耗品です。 プリントの成功率を高めるため、 装置の指示に従って定期的に交換してください。 ●ビルドプレートを取り外す際には、 LCDスクリーンを傷つけないように注意してください。 スクリーンの寿命は約2000 時間以上ですが、 プリント頻度によっては短くなる場合があります。 プリントが終わったらスクリーンを清掃し、 装置の電 源を切ってください。...

  • Page 133: 保証ポリシー

    保証ポリシー 1. ELEGOOの機器は、 購入日から1年間の無料保証サービスを受けることができます。 ただし、 消耗品であるLCDスクリ ーンとリリースフィルムは除外されます。 2. LCDスクリーンは6ヶ月間の無料保証サービスが適用されます。 3. 無料保証の範囲には、 人為的な分解や不適切な使用によって生じた問題や、 装置外装の摩耗などは含まれません。...
  • Page 134 ●電話番号 --0755-21005141 ●メールアドレス --3dp@elegoo.com ●Web サイト --www.ELEGOO.com ●住所 --101, No.30 Dahe Industrial Park, Guancheng Community, Guanhu Street, Longhua District, Shenzhen, China...
