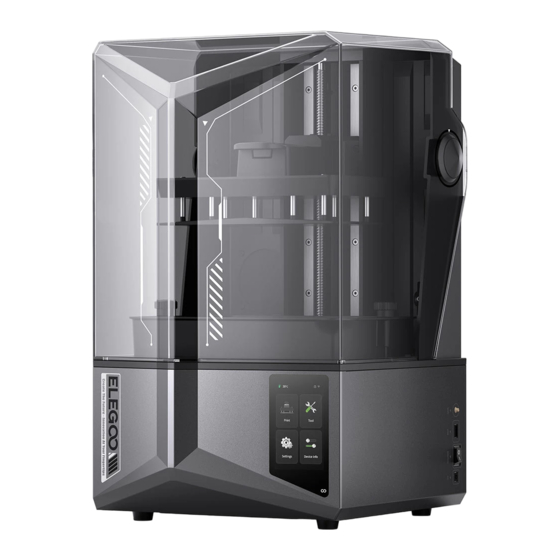

Saturn 4 Ultra
3D Printer
User Manual
Manual de instrucciones
Manuel utilisateur
Manuale utente Benutzerhandbuch
Benutzerhandbuch
ユーザーマニュアル

Advertisement

loading
Need help?

Need help?

Do you have a question about the Saturn 4 Ultra and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elegoo Saturn 4 Ultra

Summary of Contents for Elegoo Saturn 4 Ultra

  • Page 1 Saturn 4 Ultra 3D Printer User Manual Manual de instrucciones Manuel utilisateur Manuale utente Benutzerhandbuch Benutzerhandbuch ユーザーマニュアル...
  • Page 2 Contents English Deutsch Français Italiano Español 日本語...
  • Page 3 Saturn 4 Ultra 3D Printer User Manual...
  • Page 4 After receiving the product, please confirm whether the equipment is intact and the accessories are complete. If there is any damage or missing, please timely contact us at 3dp@elegoo.com.(To ensure the performance of each product, each product will undergo strict printing tests before leaving the factory.
  • Page 5 Please use 95% (or higher) ethyl alcohol or isopropyl alcohol to wash your model unless you are using water washable resin. If you have any problems with the printer, please contact us at 3dp@elegoo.com. Please do not disassemble or modify ELEGOO 3D printers by yourself, otherwise, the warranty will expire, and...

  • Page 6: Table Of Contents

    Contents Packing List Printer Introduction 3D Printer Tech Specs Test Printing Software Installation and Setup Network Management Center Machine Maintenance Warranty Statement...

  • Page 7: Packing List

    Packing List Wifi Antenna Build Platform Resin Tank AI Camera Resin Tray USB Flash Disk Saturn 4 Ultra 3D Printer Mask Gloves Funnel Backup Screws User Manual Adapter Tool Kit Scraper...

  • Page 8: Printer Introduction

    Printer Introduction Z Axis Handle Build Plate LCD Display Screen Resin Tank AI Camera Screw Knob Touch Screen...
  • Page 9 Printer Introduction Anti-UV Cover Wifi Antenna USB Interface DC Socket Extension Port Switch...

  • Page 10: 3D Printer Tech Specs

    3D Printer Tech Specs System: EL3D-4.0 Operation: 4.0-inch Capacitive Touch Screen Printing Parameter Slicer Software: Chitu Box Connectivity: USB Interface & WiFi Technology: MSLA Stereolithography Light Source: COB Light Source + Fresnel Collimating Lens (wavelength 405nm) XY Resolution: 19*24um (11520*5120) Printing Specification Z-axis Accuracy: 0.02mm Layer Thickness: 0.01-0.2mm...

  • Page 11: Test Printing

    After printing is completed, wait until the resin on the build plate stops dripping, then lift the handle to take out the build plate, and use a scraper to remove the model. You can use ELEGOO's cleaning and curing machine to post-process the model.

  • Page 12: Software Installation And Setup

    3. Chitu Box Setting 3.1 Machine Configuration Parameters Click "Parameter Settings" and select ELEGOO Saturn 4 Ultra as your default printer. (See Picture 1) (Picture 1) (Picture 2) 3.2 Build Volume...
  • Page 13 Software Installation and Setup (Picture 3) 3.4 Parameters (See Picture 3) Layer Height: The thickness of each printed layer, the recommended height is 0.05mm, but you can set it from 0.01-0.2mm. The higher the thickness you set, the longer the exposure time will be required for each layer.

  • Page 14: Network Management Center

    Network Management Center 1. After the printer is connected to WiFi, open the slicing software and click in the upper right corner to enter "Network Management Center" (You need to download and install Chitu Manager for first time use.) (See Picture 4) (Picture 4)
  • Page 15 Network Management Center 2. After entering the network management center, click "Add Device" to associate the printer (make sure the computer and printer are in the same LAN), and the associated device can be remotely controlled through the computer. (See Picture 5) (Picture 5)
  • Page 16 Network Management Center 3. In the printer management interface, you can turn on the camera to observe the printing situation in real time, and you can also control the time-lapse photography function to turn on or off. (See Picture 6) (Picture 6)

  • Page 17: Machine Maintenance

    Machine Maintenance Please do not use sharp or pointy tools to scrape the resin tank to avoid damaging the release liner film. Please clean up the resin tank before changing the resin to another color. Before and after printing, clean the build plate with paper towels or alcohol to ensure that there are no bumps or burrs on the build plate.

  • Page 18: Warranty Statement

    Warranty Statement 1. From the date of purchase, ELEGOO printer is entitled to a 1-year free warranty service, except for consumables of the LCD screen and the release film. 2. The LCD screen enjoys a 6-month free warranty service. 3. The free warranty does NOT include problems caused by self-disassembly and improper use,...
  • Page 19 Email Support Discussion Forums Help Articles...
  • Page 20 Saturn 4 Ultra 3D Drucker Benutzerhandbuch...
  • Page 21 Bitte prüfen Sie nach Erhalt des Produkts, ob das Gerät intakt ist und das Zubehör vollständig ist. Sollte etwas beschädigt sein oder fehlen, kontaktieren Sie uns bitte rechtzeitig unter 3dp@elegoo.com. (Um die Leistung jedes Produkts zu gewährleisten, wird jedes Produkt strengen Drucktests unterzogen, bevor es die Fabrik verlässt. Es kann einige leichte Kratzer haben, wenn...
  • Page 22 Bitte verwenden Sie 95 % (oder mehr) Ethylalkohol oder Isopropylalkohol zum Waschen Ihres Modells, es sei denn, Sie verwenden mit Wasser auswaschbares Harz. Sollten Sie Probleme mit dem Drucker haben, kontaktieren Sie uns bitte unter 3dp@elegoo.com. Bitte zerlegen oder modifizieren Sie ELEGOO 3D-Drucker nicht selbst, andernfalls erlischt die Garantie, und Schäden, die durch persönliche Bedienungsfehler verursacht werden, müssen für...

  • Page 23: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang Drucker Einleitung Technische Daten des 3D-Druckers Testdruck Installation und Einrichtung der Software Netzwerk-Management-Center Wartung des Druckers Garantieerklärung...

  • Page 24: Lieferumfang

    Lieferumfang Wifi Antenne Druckplatte Harz Tank KI Kamera Harz Schale USB Stick Saturn 4 Ultra 3D Drucker Maske Handschuhe Trichter Ersatzsc- Benuterh- Adapter Werkzeugset Spachtel hrauben andbuch...

  • Page 25: Drucker Einleitung

    Drucker Einleitung Z Achse Griff Druckplatte LCD Bildschirm Harzbehälter KI Kamera Sterngriffschrauben Touchscreen...
  • Page 26 Drucker Einleitung UV-Schutzhülle WiFi Antenne USB Schnittstelle DC-Buchse Erweiterungsanschluss Schalter...

  • Page 27: Technische Daten Des 3D-Druckers

    Technische Daten des 3D-Druckers System: EL3D-4.0 Bedienung: 4.0-Zoll Kapazitiver Touchscreen Druck-Parameter Slicer Software: Chitu Box Konnektivität : USB & WiFi Technologie: MSLA Stereolithography Lichtquelle: COB-Lichtquelle + Fresnel- Kollimationslinse (Wellenlänge 405nm) XY Auflösung: 19*24um (11520*5120) Druckspezifikation Z-Achse Genauigkeit : 0.02mm Schichtdicke : 0.01-0.2mm Druck Geschwindigkeit: maximal 150mm/H Stromversorgung: 100-240V 50/60 Hz 24V 6A Abmessungen: 327.4mm(L)*329.2mm(B)*548mm(H)

  • Page 28: Testdruck

    Warten Sie nach Abschluss des Druckvorgangs, bis das Harz auf der Druckplatte nicht mehr tropft, heben Sie dann den Griff an, um die Druckplatte herauszunehmen, und verwenden Sie einen Schaber, um das Modell zu entfernen. Zur Nachbearbeitung des Modells können Sie das Reinigungs- und Aushärtungsgerät von ELEGOO verwenden.

  • Page 29: Installation Und Einrichtung Der Software

    Modell klicken und die Optionen im linken Menü verwenden, können Sie den Blickwinkel, die Größe und die Position des Modells steuern und ändern. 3. Chitu Box Einstellungen 3.1 Parameter der Maschinenkonfiguration Klicken Sie auf "Parametereinstellungen" und wählen Sie ELEGOO Saturn 4 Ultra als Ihren Standarddrucker aus. (Siehe Abbildung 1) (Abbildung 1) (Abbildung 2) 3.2 Bauvolumen...
  • Page 30 Installation und Einrichtung der Software (Abbildung 3) 3.4 Parameter (Siehe Abbildung 3) Schichthöhe: Die Dicke jeder gedruckten Schicht, die empfohlene Höhe ist 0,05 mm, aber Sie können sie von 0,01-0,2 mm einstellen. Je höher die eingestellte Dicke ist, desto länger ist die Belichtungszeit für jede Schicht erforderlich.

  • Page 31: Netzwerk-Management-Center

    Netzwerk-Management-Center 1. Nachdem der Drucker mit dem WLAN verbunden ist, öffnen Sie die Slicing-Software und klicken Sie auf die obere rechte Ecke , um das "Network Management Center" aufzurufen (für die erstmalige Verwendung müssen Sie den Chitu Manager herunterladen und installieren). (Siehe Abbildung4) (Abbildung 4)
  • Page 32 Netzwerk-Management-Center 2. Klicken Sie nach dem Aufrufen des Netzwerkmanagement-Centers auf "Gerät hinzufügen", um den Drucker zuzuordnen (stellen Sie sicher, dass sich der Computer und der Drucker im selben LAN befinden), und das zugeordnete Gerät kann über den Computer ferngesteuert werden (siehe Abbildung 5) (Abbildung 5)
  • Page 33 Netzwerk-Management-Center 3. In der Druckerverwaltungsschnittstelle können Sie die Kamera einschalten, um die Drucksituation in Echtzeit zu beobachten, und Sie können auch die Zeitrafferfotofunktion ein- oder ausschalten. (siehe Abbildung 6) (Abbildung 6)

  • Page 34: Wartung Des Druckers

    Wartung des Druckers Bitte verwenden Sie keine scharfen oder spitzen Werkzeuge zum Abkratzen des Harzbehälters, um eine Beschädigung des Trennpapiers zu vermeiden. Reinigen Sie den Harzbehälter, bevor Sie das Harz durch eine andere Farbe ersetzen. Reinigen Sie die Bauplatte vor und nach dem Drucken mit Papiertüchern oder Alkohol, um sicherzustellen, dass keine Unebenheiten oder Grate auf der Bauplatte vorhanden sind.

  • Page 35: Garantieerklärung

    Garantieerklärung 1. Ab dem Kaufdatum hat der ELEGOO-Drucker Anspruch auf einen kostenlosen 1-Jahres- Garantieservice, mit Ausnahme der Verbrauchsmaterialien des LCD-Bildschirms und des Freigabefilms. 2. Der LCD-Bildschirm genießt eine 6-monatige kostenlose Garantie. 3. Die kostenlose Garantie gilt NICHT für Probleme, die durch Selbstzerlegung und unsachgemäßen...
  • Page 36 Email Support Diskussionsforen Hilfeartikel...
  • Page 37 Saturn 4 Ultra Imprimante 3D Mode d'emploi...
  • Page 38 En cas de dommages ou de pièces manquantes, veuillez nous contacter le plus rapidement possible en écrivant à 3dp@elegoo.com. (Afin de garantir le bon fonctionnement de chaque produit, celui-ci est soumis à des tests d'impression stricts avant de quitter l'usine. Il peut y avoir quelques légères rayures à...
  • Page 39 En cas de problème avec l'imprimante, veuillez nous contacter à l'adresse 3dp@elegoo.com. Veuillez ne pas démonter ou modifier les imprimantes 3D ELEGOO par vous-même, sinon la garantie expirera et vous devrez payer le montant de la réparation pour les dommages causés.

  • Page 40: Sommaire

    Sommaire Liste des pièces Introduction à l'imprimante Spécifications techniques de l'imprimante 3D Test d'impression Installation et configuration du logiciel Centre de gestion du réseau Entretien de la machine Déclaration de garantie...

  • Page 41: Liste Des Pièces

    Liste des pièces Antenne WiFi Plateforme Bac de résine d'impression Caméra IA Protection Clé USB anti-gouttes Imprimante 3D Saturn 4 Ultra Masque Gants Entonnoir Vis supplé- Mode d'emploi Adaptateur Kit d'outils Grattoir mentaires secteur...

  • Page 42: Introduction À L'imprimante

    Introduction à l'imprimante Axe Z Poignée Plaque d'impression Écran LCD Bac de résine Caméra IA Vis de maintien du bac Écran tactile...
  • Page 43 Introduction à l'imprimante Couvercle anti-UV Antenne WiFi Port USB Prise d’ alimentation Port pour système Interrupteur ON/OFF de filtration...

  • Page 44: Spécifications Techniques De L'imprimante 3D

    Spécifications techniques de l'imprimante 3D Système : EL3D-4.0 Fonctionnement : Écran tactile capacitif de 4,0 pouces Paramètres d'impression Logiciel de tranchage : Chitubox Connectivité : Interface USB et WiFi Technologie : Stéréolithographie MSLA Source lumineuse : Source lumineuse COB + lentille de Fresnel collimatée (longueur d'onde 405nm) Résolution XY : 19*24um (11520*5120) Spécification de l'impression...

  • Page 45: Test D'impression

    Une fois l'impression terminée, attendez que la résine sur la plaque d'impression cesse de couler, puis soulevez la poignée pour retirer la plaque d'impression et utilisez un grattoir pour retirer le modèle. Vous pouvez aussi utiliser la machine de nettoyage et de durcissement ELEGOO Wash & Cure pour le post-traitement du modèle.

  • Page 46: Installation Et Configuration Du Logiciel

    3. Réglage de Chitubox 3.1 Paramètres de configuration de la machine Cliquez sur "Réglages" et sélectionnez ELEGOO Saturn 4 Ultra comme imprimante par défaut. (Voir image 1) (Image 1) (Image 2) 3.2 Volume de construction...
  • Page 47 Installation et configuration du logiciel (Image 3) 3.4 Paramètres (voir image 3) Layer Height(Hauteur de la couche): Hauteur de chaque couche imprimée. La hauteur recomm-andée est de 0,05 mm, mais vous pouvez la régler entre 0,01 et 0,2 mm. Plus l'épaisseur est élevée, plus le temps d'exposition sera long pour chaque couche.

  • Page 48: Centre De Gestion Du Réseau

    Centre de gestion du réseau 1. Une fois l'imprimante connectée au WiFi, ouvrez le logiciel d'impression et cliquez dans le coin supérieur droit pour entrer dans le "Centre de gestion du réseau" (Vous devez télécharger et installer Chitu Manager pour la première fois) (Voir Image 4).
  • Page 49 Centre de gestion du réseau 2. Après avoir accédé au centre de gestion du réseau, cliquez sur "Add Printer" pour associer l'imprimante (assurez-vous que l'ordinateur et l'imprimante se trouvent dans le même réseau local), l’ imprimante associé pourra contrôlé à distance par l'intermédiaire de l'ordinateur. (Voir l'image 5) (Image 5)
  • Page 50 Centre de gestion du réseau 3. Dans l'interface de gestion de l'imprimante, vous pouvez activer la caméra pour observer la situation d'impression en temps réel, et vous pouvez également contrôler la fonction Time- lapse. (Voir image 6) (Image 6)

  • Page 51: Entretien De La Machine

    Entretien de la machine N'utilisez pas d'outils pointus ou tranchants pour sgratter le bac de résine afin d'éviter d'endommager le film Ether FEP. Veuillez nettoyer le réservoir de résine avant de changer la résine pour une autre couleur. Avant et après l'impression, nettoyez la plaque de construction avec des serviettes en papier et de l'alcool pour vous assurer qu'il n'y a pas de bosses ou de bavures sur la plaque de construction.

  • Page 52: Déclaration De Garantie

    Déclaration de garantie 1. À partir de la date d'achat, l'imprimante ELEGOO bénéficie d'un service de garantie gratuit d'un an, à l'exception des consommables, de l'écran LCD et du film Ether FEP. 2. L'écran LCD bénéficie d'une garantie gratuite de 6 mois.
  • Page 53 Support par e-mail Forums de discussion Articles d'aide...

  • Page 54: Manuale Utente

    Saturn 4 Ultra Stampante 3D Manuale Utente...
  • Page 55 Se ci fossero danni oppure dei componenti risultassero mancanti, contattaci all’ indirizzo 3dp@elegoo.com. ( Per garantire la qualità dei nostri prodotti, li testiamo accuratamente prima che lascino la nostra fabbrica. Per questo motivo, potrebbero essere presenti piccoli graffi...
  • Page 56 Se ci fosse qualsiasi problema con la stampante, contattaci all’ indirizzo 3dp@elegoo.com. Non smontare o modificare la stampante 3D ELEGOO in autonomia, altrimenti la garanzia non sarà più valida e la riparazione di qualsiasi danno causato da errori personali dovuti ad un uso...

  • Page 57: Contenuti

    Contenuti Contenuto della Confezione Diagramma dei Componenti Caratteristiche Tecniche della Stampante Test di Stampa Installazione del Software e Configurazione Centro di Controllo della Rete Manutenzione Certificato di Garanzia...

  • Page 58: Contenuto Della Confezione

    Contenuto della Confezione Antenna Wifi Piatto di Stampa Serbatoio della Resina Camera IA Protezione dal Chiavetta USB Gocciolamento Stampante 3D Saturn 4 Ultra Maschera Guanti Imbuto Viti di Riserva Manuale Adattatore Kit Utensili Spatola...

  • Page 59: Diagramma Dei Componenti

    Diagramma dei Componenti Asse Z Maniglia Piatto di Stampa Schermo LCD Serbatoio della Camera AI Vite a Pomello Schermo touch Resina...
  • Page 60 Diagramma dei Componenti Copertura Anti-UV Antenna Wifi Porta USB Presa DC Foro di Areazione Interruttore Ausiliaria...

  • Page 61: Caratteristiche Tecniche Della Stampante

    Caratteristiche Tecniche della Stampante Sistema: EL3D-4.0 Operatività: Schermo Tattile Capacitivo da 4” Caratteristiche Tecniche Programma Slicer: Chitu Box Connettività: Interfacce USB & WiFi Tecnologia: Stereolitografia MSLA Fonte di luce UV: Fonte di Luce COB + Lenti di Collimazione Fresnel (Lunghezza d’ Onda 405nm) Risoluzione XY: 19*24um (11520*5120) Parametri di Stampa Precisione Asse Z: 0.02mm...

  • Page 62: Test Di Stampa

    Al termine della stampa, aspetta fino a che la resina non smette di gocciolare dal piatto, dopodichè alza la maniglia per rimuovere il piatto e utilizza la spatola per rimuovere il modello. Puoi utilizzare la stazione di pulizia ed indurimento ELEGOO per effettuare la pulizia e completare la polimerizzazione del modello.

  • Page 63: Installazione Del Software E Configurazione

    3. Configurazione di ChituBox 3.1 Parametri di Configurazione della Macchina Fai click su “Impostazioni Parametri" e seleziona la stampante ELEGOO Saturn 4 Ultra come stampante predefinita. (Vedi immagine 1)
  • Page 64 Installazione del Software e Configurazione (Immagine 3) 3.4 Parametri (Vedi Immagine 3) Altezza dei Layer: Lo spessore di ogni strato stampato. Il valore raccomandato è di 0.05mm, ma può essere impostato in un intervallo di 0.01-0.2mm. Più alto è lo spessore scelto, più lungo sarà il tempo di esposizione richiesto per ogni strato.

  • Page 65: Centro Di Controllo Della Rete

    Centro di Controllo della Rete 1. Dopo aver connesso la stampante al WiFi, apri il programma di slicing e fai click sull’ icona nell’ angolo in alto a destra per entrare nel “Centro di Controllo della Rete" (Devi scaricare e installare Chitu Manager in caso di primo utilizzo.) (Vedi Immagine 4) (Immagine 4)
  • Page 66 Centro di Controllo della Rete 2. Dopo essere entrato nel Centro di Controllo della Rete, fai click su “Aggiungi Dispositivo” per associare la stampante (assicurati che il computer e la stampante sia connessi alla stessa LAN). In questo modo, il dispositivo associato può essere controllato da remoto con il computer. (Vedi Immagine 5) (Immagine 5)
  • Page 67 Centro di Controllo della Rete 3. Nell’ interfaccia di gestione della stampante, puoi accendere la camera IA per osservare i progressi della stampa in tempo reale e puoi anche attivare e disattivare la funzione di time- lapse. (Vedi Immagine 6) (Immagine 6)

  • Page 68: Manutenzione

    Manutenzione Non usare oggetti affilati o appuntiti per raschiare il serbatoio della resina in maniera da evitare di danneggiare il film di rilascio. Pulisci il serbatoio della resina prima di utilizzare una resina di diverso colore. Prima e dopo la stampa, pulisci il piatto di stampa utilizzando un tovagliolo di carta imbevuto di alcool per assicurarti che non siano presenti residui o incrostazioni di resina sul piatto.

  • Page 69: Certificato Di Garanzia

    Certificato di Garanzia 1. Dalla data di acquisto, le stampanti ELEGOO beneficiano di un servizio di garanzia gratuito di 1 anno ad eccezione dello schermo LCD e la pellicola di rilascio, in quanto component soggetti a usura. 2. Lo schermo LCD beneficia di un servizio di garanzia gratuito di 6 mesi.
  • Page 70 Supporto Email Forum di Discussione Articoli di Aiuto...
  • Page 71 Saturn 4 Ultra 3D Printer Manual de instrucciones...
  • Page 72 Si hay algún daño o falta algún elemento, por favor, póngase en contacto con nosotros lo antes posible escribiendo a 3dp@elegoo.com. Para garantizar el correcto funcionam- iento de cada producto, éste se somete a estrictas pruebas de impresión antes de salir de fábrica.
  • Page 73 Si tiene algún problema con la impresora, póngase en contacto con nosotros en 3dp@elegoo.com. Por favor, no desmonte o modifique las impresoras ELEGOO 3D por sí mismo, de lo contrario, la garantía expirará, y usted tendrá que pagar el importe de las reparaciones de los daños ocasionados.

  • Page 74: Contenido

    Contenido Lista de piezas Introducción a la impresora Especificaciones técnicas de la impresora 3D Impresión de prueba Instalación y configuración del software Centro de Gestión de Red Mantenimiento de la impresora Declaración de garantía...

  • Page 75: Lista De Piezas

    Lista de piezas Antena Wifi Plataforma Tanque de resina de impresión IA Cámara Bandeja para Memoria USB la resina Impresora 3D Saturn 4 Ultra máscara Guantes Embudo Tornillos de Manual de Adaptador Kit de Espátula seguridad instrucciones herramientas...

  • Page 76: Introducción A La Impresora

    Introducción a la impresora Eje Z Mango Plataforma de Pantalla LCD impresión Tanque de IA Cámara Tornillo de Pantalla táctil resina seguridad...
  • Page 77 Introducción a la impresora Cubierta Anti UV Antena WiFi Conexión USB Enchufe DC Puerto para los Interruptor accesorios extra...

  • Page 78: Especificaciones Técnicas De La Impresora 3D

    Especificaciones técnicas de la impresora 3D Sistema: EL3D-4.0 Funcionamiento: Pantalla táctil capacitiva de 4,0 pulgadas Parámetros de la impresora Software: Chitu Box Conexión: Puerto USB y WiFi Tecnología: Estereolitografía MSLA Fuente de luz: Fuente de luz COB + lente colimadora Fresnel (longitud de onda 405 nm) Resolución XY: 19*24um (11520*5120) Especificaciones de la...

  • Page 79: Impresión De Prueba

    Una vez finalizada la impresión, espere hasta que la resina de la placa de impresión deje de gotear y, a continuación, levante el mango para extraer la placa de impresión y utilice una espátula para retirar el modelo. Puede utilizar la máquina de limpieza y curado de ELEGOO para procesar posteriormente el modelo.

  • Page 80: Instalación Y Configuración Del Software

    ángulo de visión, el tamaño y la posición del modelo. 3. Configuración de Chitu Box 3.1 Parámetros de configuración de la máquina Haga clic en "Configuración de parámetros" y seleccione ELEGOO Saturn 4 Ultra como impresora predeterminada. (Ver imagen 1)
  • Page 81 Instalación y configuración del software (Imagen 3) 3.4 Parámetros (Ver Imagen 3) Layer Height: El grosor de cada capa impresa, la altura recomendada es de 0,05mm, pero se puede ajustar entre 0,01-0,2mm. Cuanto mayor sea el grosor, mayor será el tiempo de exposición requerido para cada capa.

  • Page 82: Centro De Gestión De Red

    Centro de Gestión de Red 1. Una vez que la impresora esté conectada al WiFi, abra el software de impresión y haga clic en la esquina superior derecha para acceder al "Centro de gestión de red" (debe descargar e instalar Chitu Manager para utilizarlo por primera vez) (consulte la imagen (Imagen 4)
  • Page 83 Centro de Gestión de Red 2. Después de entrar en el centro de gestión de red, haga clic en “Add Device" para asociar la impresora (asegúrese de que el ordenador y la impresora están en la misma red LAN), y el dispositivo asociado podrá...
  • Page 84 Centro de Gestión de Red 3. En la pantalla de gestión de la impresora, puede encender la cámara para observar la situación de la impresión en tiempo real, y también puede controlar la función de fotografía time-lapse para encenderla o apagarla. (Ver imagen 6) (Imagen 6)

  • Page 85: Mantenimiento De La Impresora

    Mantenimiento de la impresora Por favor, no utilice herramientas afiladas o puntiagudas para raspar el tanque de resina para evitar dañar el film de protección. Limpie el depósito de resina antes de cambiar la resina por otro color. Antes y después de la impresión, limpie la placa de impresión con toallas de papel o alcohol para asegurarse de que no hay protuberancias ni rebabas en la placa de impresión.

  • Page 86: Declaración De Garantía

    Declaración de garantía 1. A partir de la fecha de compra, la impresora ELEGOO tiene derecho a un servicio de garantía gratuito de 1 año, excepto para los consumibles de la pantalla LCD y el film de protección. 2. La pantalla LCD cuenta con 6 meses de garantía gratuita.
  • Page 87 Soporte vía email Forums de discusión Artículos de ayuda...
  • Page 88 Saturn 4 Ultra 3Dプリンター 取扱説明書...
  • Page 89 ELEGOO製品をご購入いただき、 誠にありがとうございます。 製品を受け取りましたら、 装置に問題がなく付属品が揃っていることを確認してください。 損傷や欠品がある 場合は、 すみやかに3dp@elegoo.comまでご連絡ください。 （ 各製品の性能を保証するため、 工場出荷前に厳密 なプリントテストを行っております。 製品の開封時に若干の傷が見られることがありますので、 あらかじめご了承く ださい。 性能上の問題はございませんので、 安心してご使用いただけます。 ）...
  • Page 90 注意事項: 3Dプリンター及びその付属品は、 子供の手の届かない場所に保管してください。 レジンの量は、 レジンタンク容量の1/3以上で、 かつMAXライン以下になるようにして使用してください。 プリンターは乾燥した環境に設置し、 雨や湿気にさらされないようご注意ください。 使用中に緊急事態が発生した場合は、 すぐに3Dプリンターの電源を切ってください。 プリンターは屋内で使用し、 直射日光やほこりの多い環境を避けてください。 返品 ・ 交換のため、 元の梱包箱は30日間保管しておいてください （ELEGOOの元の梱包箱のみお受け付けいたし ます） 。 プリントに失敗した際には、 損傷を避けるため、 レジンタンク内の余分な硬化レジンを清掃し、 レジンを取り替 えてください。 使用する前にマスクや手袋を着用し、 レジンが肌に直接触れないように注意してください。 レジンタンクのリリースフィルムが白くなったり、 傷がついてしまったり、 弾力性がなくなった場合には、 プリント 失敗率が高くなります。 速やかにリリースフィルムを交換してください。 水洗いレジンを使用していない場合、 95%以上のエチルアルコールかイソプロピルアルコールを用いてプリン ト後のモデルを洗浄してください。 プリンターに関する疑問や不明な点がございましたら、 3dp@elegoo.comまでお問い合わせください。 ELEGOOの3Dプリンターは、 ご自身で分解したり改造したりしないでください。 保証が無効になり、 操作ミスによ...
  • Page 91 目次 同梱品リスト 各部の名称 3Dプリンター技術仕様 テストプリント ソフトウェアのインストールと設定 ネットワークマネジメントセンター 装置のメンテナンス 保証ポリシー...
  • Page 92 同梱品リスト Wifiアンテナ ビルドプラットフォーム レジンタンク AIカメラ レジントレー USBフラッシュ ディスク Saturn 4 Ultra 3Dプリンター マスク 手袋 漏斗 予備ネジ 取扱説明書 電源アダプタ ツールキット スクレーパー...
  • Page 93 各部の名称 Z軸 ハンドル ビルドプレート 液晶ディスプレイ レジンタンク AIカメラ スクリューノブ タッチスクリーン...
  • Page 94 各部の名称 UVカバー WiFiアンテナ USBポート DCジャック 拡張ポート 電源スイッチ...
  • Page 95 3Dプリンター技術仕様 システム: EL3D-4.0 操作画面: 4.0インチ 静電容量式タッチスクリーン プリントパラメータ スライスソフト: Chitu Box 接続方式: USB & WiFi 技術: MSLA ステレオリソグラフィー 光源: COB光源 + フレネルコリメートレンズ （波長405nm） XY解像度: 19*24um (11520*5120) Z軸精度: 0.02mm プリント仕様 層の厚さ: 0.01-0.2mm プリントスピード: 最大 150mm/H 電源: 100-240V 50/60 Hz 24V 6A 本体寸法: 327.4mm(L)*329.2mm(W)*548mm(H) 造形サイズ: 218.88mm(L)*122.88mm(W)*220mm(H) パッケージサイズ: 660mm(L)*450mm(W)*450mm(H) ハードウェア仕様...
  • Page 96 テストプリント ビルドプラットフォームを接続ブロックに挿入した後、 ハンドルを押し下げてビルドプラットフォームを接続ブロック に固定します （ビルドプレートにはセルフレベリング機能があり、 箱から出してすぐに使用することができます） 。 ハンドル 1. モデルプリント レジンをゆっく りとレジンタンクに注いでください （レジンはタンク容量の1/3以上、 かつMAXラインを超えないよう に注意してください。 装置はプリント前にセルフチェックを行います。 実行中は装置に触れないでください） 。 プリ ンターのUVカバーを閉めた後、 スライス済みのテストモデルを選択してプリントします。 2. モデルの後処理 プリントが完了したら、 ビルドプレートのレジンが滴り落ちなくなるまで待機します。 その後、 ハンドルを持ち上げ てビルドプレートを取り出し、 スクレーパーを使ってモデルを取り外します。 ELEGOOの洗浄硬化機を使用して、 モデルの後処理を行うことができます。...
  • Page 97 ンのソフトウェアをダウンロードし、 コンピューターにインストールしてください。 2. Chitu Boxの使用方法 インストールが完了したら、 Chitu Boxソフトウェアを実行します。 「 ファイル-ファイルを開く」 をクリックして、 3Dモデルファイル(.stlタイプ)を開きます。 モデルを左クリックし、 左側メニューのオプションを使用することで、 モデルの視点やサイズ、 位置を制御 ・ 変更することができます。 3. Chitu Box設定 3.1 装置構成パラメータ 「パラメータ設定」 をクリックして、 デフォルトのプリンターとしてELEGOO Saturn 4 Ultraを選択します。 (画像1参照) (画像1) (画像2) 3.2 造形サイズ デフォルトのパラメータを変更する必要はありません(画像2参照)。 XはX軸方向の最大プリントサイズを示し、 他のパラメータも同様です。 3.3 レジンパラメータ (画像3参照) レジン密度:...
  • Page 98 ソフトウェアのインストールと設定 (画像3) 3.4 パラメータ(画像3参照) レイヤーの高さ: 印刷される各層の厚みで、 推奨は0.05mmです。 0.01~0.2mmの範囲で調整することも可能です。 設定値が大きいほど、 各層の露光時間は長くなります。 初期層数: 初期プリント層数を設定します。 初期層の数がnの場合、 最初のn層の露光時間が 「初期層の露光時間」 となります。 デフォルト設定は 5 です。 露光時間: 通常プリント層の露光時間で、 デフォルト設定は2.5秒です。 層を厚く設定するほど、 露光に必要な時間 は長くなります。 初期層露光時間: 初期層の露光時間を設定します。 初期層の露光時間を十分に長く することで、 造形物をビルド プラットフォームにしっかり定着させることができます。 デフォルト設定は35秒です。 遷移層数: 各層の間で密着性を高めるための、 初期層の後に続く遷移層の数。 露光時間を除いて、 遷移レイヤーの 他のパラメータは通常のレイヤーと同じです。 遷移タイプ: 初期層から通常層に遷移する際の、 露光時間の遷移タイプを設定します。 デフォルトは 「リニア遷移」 です。...
  • Page 99 ネットワークマネジメントセンター 1. プリンターをWiFiに接続した後、 スライスソフトを開いて、 右上隅にある　　をクリックして 「ネットワークマネ ジメントセンター」 に進みます （初めて使用する場合は、 Chitu Managerをダウンロードしてインストールする必 要があります） 。 (画像4参照) (画像4)
  • Page 100 ネットワークマネジメントセンター 2. ネットワークマネジメントセンターに入った後、 「 デバイスを追加」 をクリックしてプリンターに接続します （コン ピューターとプリンターが同じLAN内にあることを確認してください） 。 接続されたデバイスは、 コンピューターを 通じてリモート制御することができます。 (画像5参照) (画像 5)
  • Page 101 ネットワークマネジメントセンター 3. プリンター管理画面では、 カメラをオンにしてプリント状況をリアルタイムで観察することができます。 また、 タイムラプス撮影機能のオン/オフを制御することも可能です。 (画像6参照) (画像6)
  • Page 102 装置のメンテナンス レジンタンクに鋭利なものは使用しないでください。 リリースライナーフィルムが傷つく恐れがあります。 異なる色のレジンを使う場合は、 事前にレジンタンクを十分に清掃してください。 プリント前後には、 ペーパータオルやアルコールでビルドプレートを清掃し、 凹凸やバリがないことを確認して ください。 プリント前は毎回装置を点検し、 各部品に明らかな破損、 欠損、 異常がないことを確認してください。 プリント中は、 プリント環境をできるだけ25～30℃に保ってください。 また、 プリンターの放熱を促進し、 レジン の臭いが充満するのを防ぐため、 十分に換気してください。 Z軸から摩擦音が発生している場合は、 リードスクリューにグリースを塗布してください。 少なく とも2～3ヶ月に 1回塗布し、 頻繁にプリントする場合には塗布の頻度を増やしてください。 プリンターを48時間以上使用しない場合は、 タンク内に残ったレジンをレジンボトルに戻し、 しっかり密閉して ください。 残留物がある場合は、 フィルターで濾過してください。 リリースフィルムは消耗品です。 プリントの成功率を高めるため、 装置の指示に従って定期的に交換してください。 ビルドプレートを取り外す際には、 LCDスクリーンを傷つけないように注意してください。 スクリーンの寿命は約 2000時間以上ですが、 プリント頻度によ っては短くなる場合があります。 プリントが終わったらスクリーンを清掃 し、...
  • Page 103 保証ポリシー 1. ELEGOOの機器は、 購入日から1年間の無料保証サービスを受けることができます。 ただし、 消耗品であるLCD スクリーンとリリースフィルムは除外されます。 2. LCDスクリーンは6ヶ月間の無料保証サービスが適用されます。 3. 無料保証の範囲には、 人為的な分解や不適切な使用によ って生じた問題や、 装置外装の摩耗などは含まれません。...
  • Page 104 Eメールサポート ディスカッション ヘルプ記事 フォーラム...
