TOOLS REQUIRED
•
Scissors or utility knife
•
Isopropyl alcohol
•
1/2" Wrench or socket
•
Phillips screwdriver
•
7/16" Wrench
•
13mm Wrench or socket
•
T-30 Torx driver
•
Phillips screwdriver

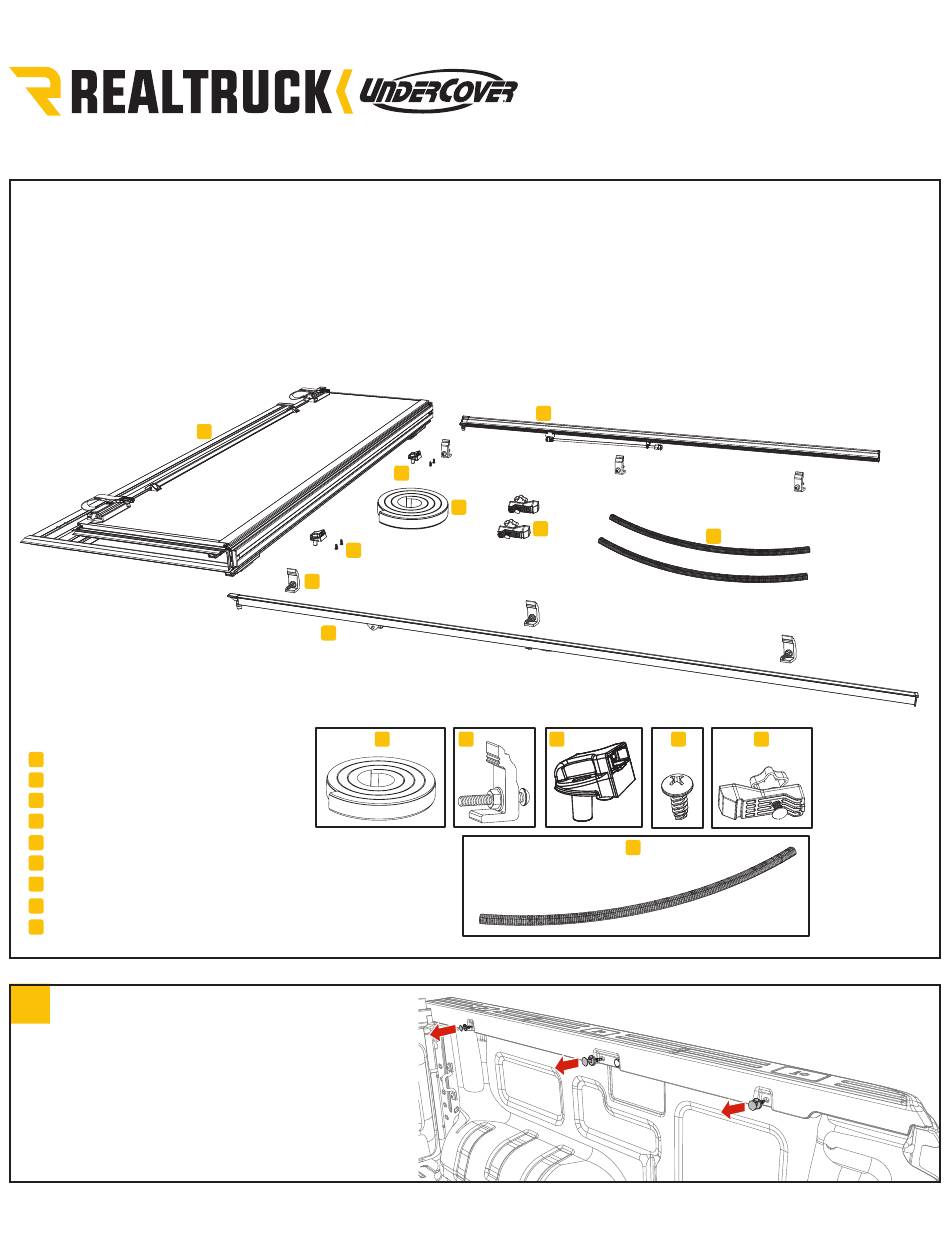

PARTS INCLUDED IN YOUR KIT
1x Hard fold cover
A
1x Driver side rail
B
1x Passenger side rail
C
1x Bulkhead seal
D
6x Clamp assembly
E
2x Buckle ends
F
4x Screws
G
2x Cover retainer clamps
H
2x Drain tubes
I
1
Remove the three corner plastic clips from the
passenger and driver side bed caps as shown
below. Pry out the center first, then pry out the
entire clip. These will not be used again unless you
permanently remove the bed cover assembly.
