SHOEI X-SPR Pro How-To

日 本 語
X-SPR Pro/X-Fifteen
ト ップエアアウトレッ トの交換方法とご注意
警告
1.ビスの取り外し／取り付けで使用する ドライバーは、 サイズ 「+0」 を
使用してください。
2. パーツを取り外す際、 シェルを傷付けないよう十分ご注意ください。
3. ビ スは上からまっすぐに差し込んでください
4.パーツを本来の位置以外に取り付けないでください。 雨漏れやパー
ツの脱落を引き起こす恐れがあります。
5.お手入れに、 ベンジン、 シンナー、 ガソリン、 ガラスクリーナー、 その
他の溶剤は絶対に使用しないでください。 パーツを破損する恐れが
あります。

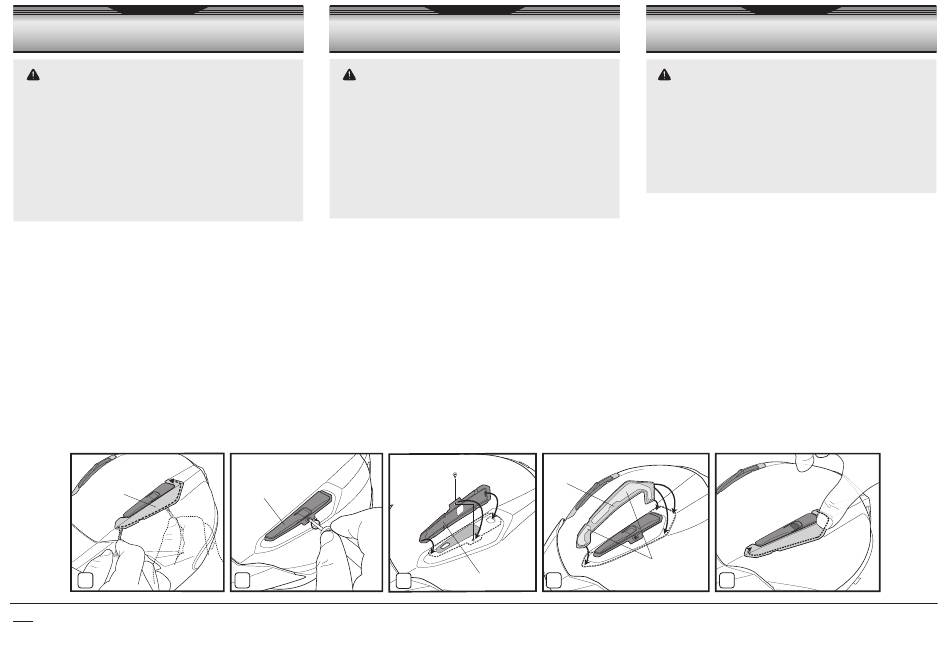

取り外すには、 まず、 マイナス ドライバーなど先が平らな道具を、 シェルが傷つかな
いよう布を巻き付けた上でカバーとシェルの隙間に差し込み、 図1のように矢印に
沿ってカバー裏の両面テープをはがし、 カバーを取り外します。 次に、 ベースを固
定しているビス （1か所） を取りベースを外します （図2） 。 反対側も同じ要領で トッ
プエアアウ トレッ トを取り外します。 カバーとベースを取り外した後、 シェルの表面
に残った両面テープやゴミ、 ホコリ、 油分を取り除いてください。 シェルに貼付して
いる黒のベースステッカーははがさないでください。
取り付けるには、 まず、 ベースの左右を確認して図3の点線の位置にベースを合わ
せビスでとめます。 次に、 新しいカバーの左右を確認して裏面の両面テープの保
護フィルムをはがし、 図4の点線の位置にカバーを合わせ貼り付けます。 反対側も
同じ要領で トップエアアウ トレッ トを取り付けます。 最後に、 カバーの両面テープ部
分 （図５の点線部分） を上からしっかりと押し付けて固定します。
カバー
Cover
커버
1
387
* 製品についてのお問い合わせは、お近くのSHOEI正規販売店か下記Webサイト
をご覧いただき、お問い合わせください。
* For further information, please consult your local SHOEI distributor or dealer.
* 자세한 정보에 대한 문의사항은 가까운 SHOEI 판매점에 문의해 주십시오.。
Printed in Japan 20230915 shoei.com/worldwide/sales.html
How to replace the top air outlet and cautions
WARNING
1. Be sure to use a No. 0 (size "+0") screwdriver to detach or attach
the screws.
2. When removing the parts, be careful not to scratch the surface of
the shell.
3. Insert the screws straight from the top.
4. Be careful not to mount the parts in places other than the
original positions. Otherwise, rain leakage or unsecure parts
may result.
5. Do not use benzine, thinner, gasoline, glass cleaner, or any
other organic solvents for maintenance. Otherwise, parts may
be damaged.
Before removing the top air outlet, first wrap a flathead screwdriver or other
tool with a flat end in a cloth to prevent damage to the shell. Insert the tool into
the gap between the cover and shell, peel off the double-sided tape from the
back of the cover along the arrows as shown in Drawing 1, and then remove
the cover. Next, remove the one screw that secures the base, and then
remove the base (Drawing 2). Remove the top air outlet on the opposite side
in the same manner. After removing the cover and base, clean off any
double-sided tape, marks, dust, or oil remaining on the surface of the shell. Do
not peel off the black base adhesive label adhered to the shell.
To install a new top air outlet, first check the left and right direction of a new
base, set the base to the area with the dotted line in Drawing 3, and then
secure it with the screw. Next, check the left and right direction of a new
cover, peel off the protective film from the double-sided tape on the back of
the cover, set the cover to the area with the dotted line shown in Drawing 4,
and adhere the cover. Install the top air outlet on the opposite side in the
same manner. Firmly press the double-sided tape areas of the cover (areas
with dotted lines in Drawing 5) and secure the cover.
ベース
Base
베이스
2 3
* 需咨询时请与附近的经销商或代理店联系。
* สำหรั บ ข อ มู ล เพิ ่ ม เติ ม โปรดสอบถามตั ว แทนจำหน า ยหรื อ ผู  จ ั ด จำหน า ย SHOEI ใกล บ  า นคุ ณ
* Untuk maklumat lanjut, sila rujuk wakil atau pengedar SHOEI tempatan anda.
E n g l i s h
X-SPR Pro /X-Fifteen
ビス カバー
Screw Cover
나사 커버
ベース
Base
4
베이스
한국어
X-SPR Pro / X-Fifteen
톱 에어 아웃렛의 교체 방법과 주의사항
경고
1. 나사의 분리/체결에 사용하는 드라이버는 사이즈 "+0"을 사용해 주십시오.
2. 부품을 분리할 때 셸에 흠집이 나지 않도록 충분히 주의해 주십시오.
3. 나사는 위에서부터 똑바로 삽입해 주십시오.
4. 부품은 지정된 위치에만 장착해 주십시오. 비가 새거나 부품이 분리될 우려가
있습니다.
5. 손질할 때에는 절대로 벤진, 시너, 가솔린, 유리 클리너, 기타 용제를 사용하지
마십시오. 부품이 파손될 우려가 있습니다.
분리할 때에는 먼저 셸에 흠집이 생기지 않도록 일자 드라이버 등과 같이 끝이 납작한
도구를 천으로 감싼 후 커버와 셸 틈새에 끼운 다음 그림1과 같이 화살표를 따라 커버
뒷면의 양면테이프를 떼고 커버를 분리합니다. 그 후 베이스를 고정한 나사(1곳)를 풀고
베이스를 분리합니다(그림2). 반대쪽 톱 에어 아웃렛도 같은 방법으로 분리합니다. 커버와
베이스를 분리한 후에는 셸 표면에 남아 있는 양면테이프, 때, 먼지, 유분을 제거해
주십시오. 셸에 붙어 있는 검은색 베이스 스티커는 떼지 마십시오.
장착하려면 먼저 베이스 좌우를 확인하고 그림3의 점선 위치에 베이스를 맞춘 후 나사로
고정합니다. 그다음 새 커버 좌우를 확인해 뒷면에 있는 양면테이프의 보호 필름을 떼고
그림4의 점선 위치에 커버를 맞춘 후 붙입니다. 반대쪽 톱 에어 아웃렛도 같은 방법으로
장착합니다. 마지막으로 커버의 양면테이프 부분(그림5의 점선 부분)을 위에서 잘 눌러
고정합니다.
両面テープ
Double-sided tape 5
양면테이프
