11924/11925
Orchesternotenpult
BESTIMMUNGSGEMÄSSE VERWENDUNG
Praktisches und unkompliziertes Orchesternotenpult,
mit besonderer Eignung für Schulen und Orchester
MERKMALE & FÄHIGKEITEN
- Tragfähigkeit: bis zu 5 kg
- Stufenlose Höheneinstellung:
-
a. allein durch Verschieben des Auszugrohres
-
b. zusätzliche Sicherung durch Anziehen der
- b.
Spannmuffe 4.2.2 bei größeren Lasten
- Stufenlos neigbare Notenpultplatte
- Integrierte, trittschalldämmende Parkettschoner
- Platzsparend stapelbar - Abstand nur 70 mm - dank
-
speziellem Fußdesign
- Optional erhältlich: Wagen 11935 zum Transport und
-
Lagerung von bis zu 12 Orchesternotenpulten
- Höhe der Auflage: 750 -1280 mm; Notenpultplatte: 500 x 320 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über
alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Tragfähigkeit: bis zu 5 kg
- Traglast sanft aufsetzen und mittig ausrichten
- Auf geeigneten und ebenen Untergrund achten
- Aufgrund der beweglichen Teile können naturgemäß
Einklemmgefahren entstehen: umsichtige Handhabung
bei Aufbau, Betrieb und Abbau sind daher unverzichtbar

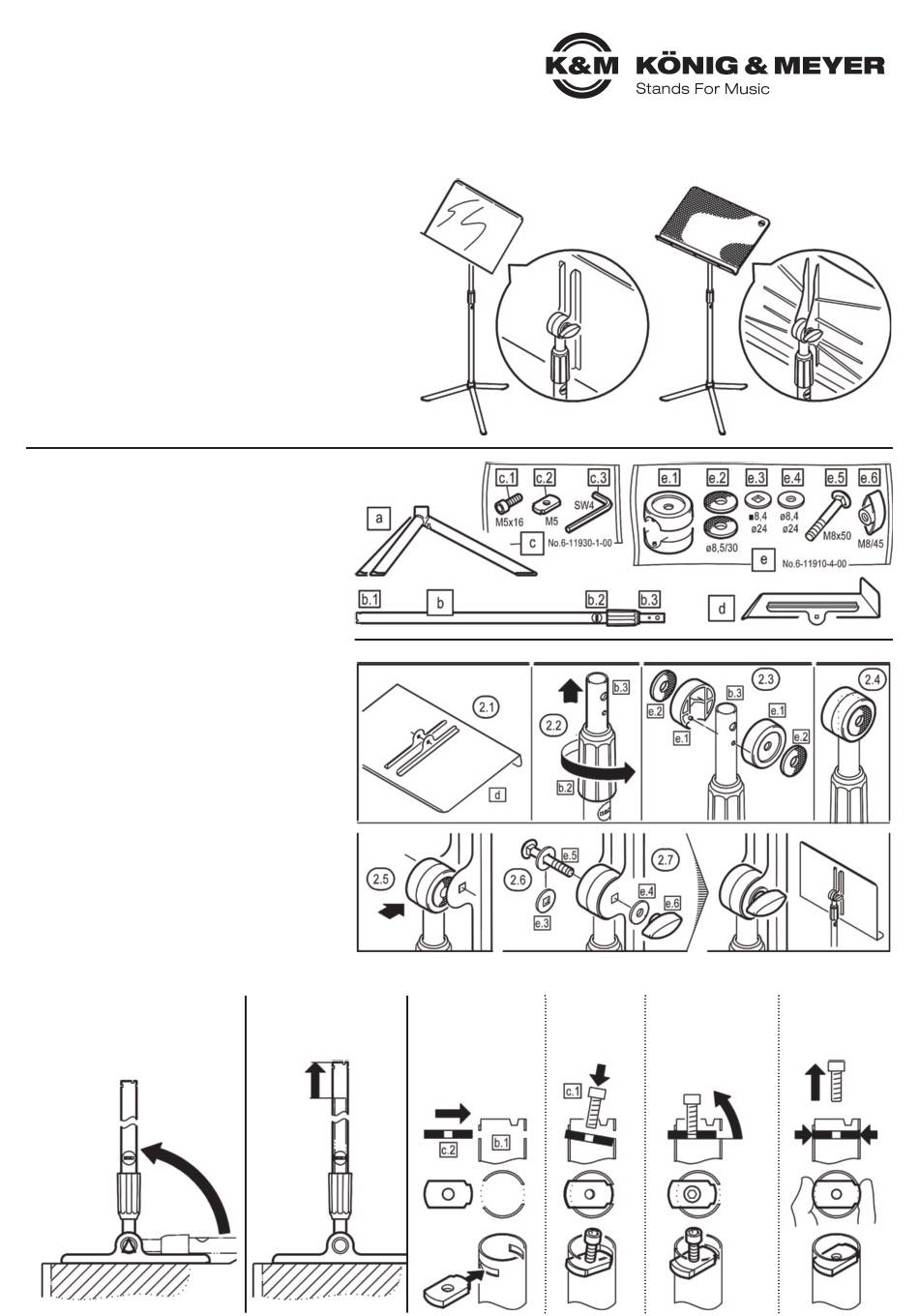

AUFSTELLANLEITUNG
1. BESTANDTEILE
Sichtprüfung vornehmen, ob alle Teile vorhanden und
soweit erkennbar in Ordnung sind.
a Dreibein mit Sockel
e Zubehör Montage Platte:
b Rohrkombination kpl.
e
e.1 Gelenkhalbschale (2x)
c Zubehör Montage Fuß:
e
e.2 Gummischeibe ø 30 mm (2x)
c
c.1 Inbusschraube M5 x 16
e
e.3 Scheibe mit Vierkantloch
c
c.2 Gewindeplättchen M5
e
e.4 U-Scheibe ø 8,5 mm
c
c.3 Inbusschlüssel SW4
e
e.5 Schlossschraube M8 x 50
d Notenpultplatte
e
e.6 Klemmmutter M8
2. MONTAGE der PLATTE ans AUSZUGROHR
2.1 Notenpultplatte d auf Boden oder Tisch ablegen,
2.1
so dass die Rückseite nach oben zeigt.
2.2 Spannmuffe b.2 etwas lösen und Auszugrohr b.3
2.2
ein Stück weit aus dem Grundrohr herausziehen.
2.3 Gelenkhalbschalen e.1 um das Rohrende b.3 legen.
2.3
Die Zapfen greifen dabei in die jeweiligen Bohrungen.
2.4 Gummischeiben e.2 in die Vertiefungen der
2.4
Gelenkhalbschalen e.1 drücken und...
2.5 ...dieses Ensemble zwischen die beiden Haltelaschen
2.5
an der Rückseite der Notenpultplatte schieben, bis die
2.5
Bohrungen aller Teile fluchten.
2.6 Scheibe mit Vierkantloch e.3 über die Schlossschraube e.5
2.6
schieben und durch die Bohrung der Haltelaschen führen.
2.7 U-Scheibe e.4 über das Gewinde schieben und
2.7
Verbindung mittels Klemmmutter M8 e.6 sichern.
3. MONTAGE des SOCKELS ans GRUNDROHR (3.1 - 3.4)
3.1 GRUNDROHR VORBEREITEN
3.1.1
Platte flach auf einen Tisch legen und
Rohrkombination senkrecht aufstellen
1. BESTANDTEILE
2. MONTAGE der PLATTE ans AUSZUGROHR
3.1.2
3.2.1
Grundrohr etwas heraus-
Plättchen b.2 in den
ziehen bis die Schlitze nicht
Schlitz des Grund-
mehr durch das Innenrohr
rohres c.1 stecken
verdeckt sind
Art.-Nr.: 11924
Stahlplatte
3.2 GEWINDEPLÄTTCHEN im GRUNDROHR platzieren
3.2.2
3.2.3
Schraube b.1
Schraubenkopf anheben
ein wenig in das
und das Plättchen in den
Plättchen drehen
Schlitz gegenüber ein-
führen bis es nicht mehr
über das Grundrohr ragt
Art.-Nr.: 11925
Polycarbonat-Platte
3.2.4
Plättchen in Position
halten und Schraube
wieder herausdrehen
