Konig & Meyer 118/1 Quick Start Manual

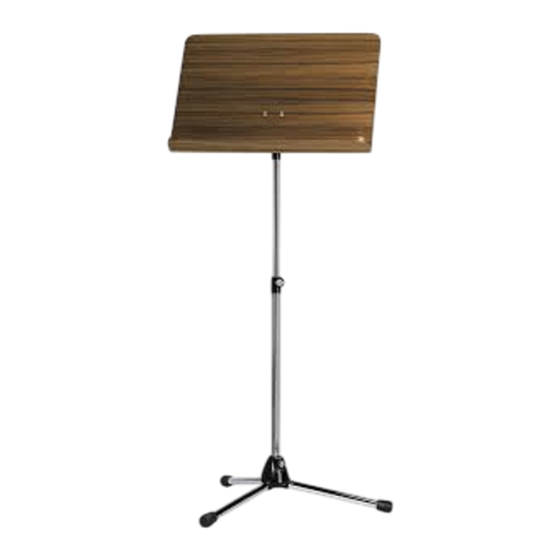

118/1 Orchesternotenpult
11811-050-02 Stativ verchromt, Holzplatte Nussbaum
11812-000-02 Stativ verchromt, Holzplatte schwarz
11812-000-55 Stativ schwarz, Holzplatte schwarz
11818-000-55 Stativ schwarz, Aluplatte schwarz
11819-500-02 Stativ verchromt, Holzplatte Buche
BESTIMMUNGSGEMÄSSER GEBRAUCH
Professionelles Orchesternotenpult dank hochwertiger
Materialien und Verarbeitung. Es ist ausgestattet mit
einer Holz- oder einer leichten Aluminiumplatte.
MERKMALE und FÄHIGKEITEN
- Das robuste Dreibein-Stativ lässt sich für den Transport
- kompakt zusammenlegen.
- Stufenlose Höhenverstellung von 650 (730) bis 1255 mm
- Gewicht: 4,35 kg (mit Holzplatte), 3,6 kg (mit Aluplatte)
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung.
Sie informiert Sie über alle wichtigen Schritte bei Aufbau und
Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung des Produkts bitte Sichtprüfung
- vornehmen und auf Vollständigkeit, Gängigkeit und mögliche
- Schäden untersuchen.
- Ein beschädigtes Produkt darf zunächst nicht weiter
- eingesetzt werden bzw. erst nach qualifizierter Reparatur
- Aufgrund seiner Transparenz kann die Acrylglasplatte
- leicht übersehen und in Konsequenz angestoßen werden.
- Pflegliche und sorgsame Behandlung erhält die Funktion,
- die Langlebigkeit und dient nicht zuletzt der Sicherheit
- Auf die Festigkeit der Schraubverbindungen achten.
- Die Möglichkeit das Produkt zu verstellen, birgt naturgemäß
- Einklemmgefahren und erfordert stets umsichtige Handhabung.
- Vor widrigen Einflüssen schützen (Nässe, Wind, Stöße).
AUFSTELL-/BEDIENUNGSANLEITUNG
1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
und in Ordnung sind - soweit erkennbar.
a.1 STATIV kpl., bestehend aus:
a.1 - klappbares Dreibein-Fußgestell
a.2 - Grundrohr
a.3 - Spannschelle
a.4 - Auszugrohr
a.5 - Schnellwechsel-Schwenkgelenk
b.1 NOTENPULTPLATTE kpl., bestehend aus:
b.1 - Notenpultbrett 550 x 370 mm (Holz), 520 x 359 mm (Alu)
b.2 - Einsteckprisma (Prismenblech) kpl.

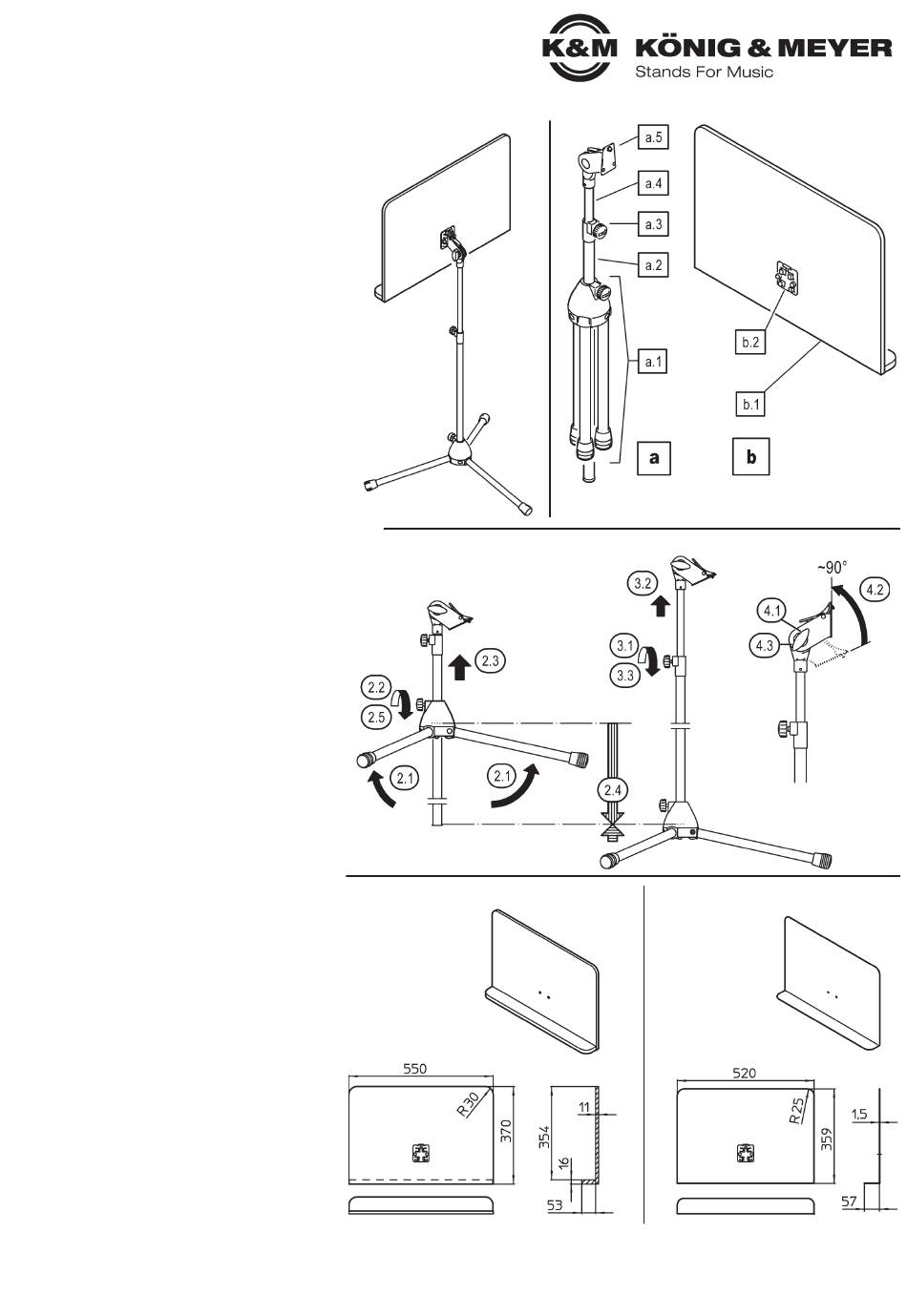

2. /3. /4. STATIV
2. FUSSGESTELL
2.1 Füße aufklappen,
2.2 Sockelschraube lösen,
2.3 Grundrohr herausziehen...
2.4 ...bis zum Anschlag im Sockel
2.5 Sockelschraube wieder festziehen.
3. ROHRKOMBINATION
3.1 Rändelschraube der Spannschelle etwas lösen
3.2 Auszugrohr in gewünschte Höhe bringen
3.3 Rändelschraube wieder festdrehen
4. SCHWENKGELENK
4.1 Flügelmutter lösen
4.2 Gelenk mit Steckprisma senkrecht (90°) ausrichten
4.3 Flügelmutter wieder festziehen
5. NOTENPULTPLATTE
Das Notenpultbrett b.1 ist auf der Rückseite mit
einem Steckprisma b.2 ausgestattet und kann direkt
mit dem vorbereiteten Stativ a verbunden werden.
5.1 HOLZPLATTEN
5.2 ALUPLATTE
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11811-050-02 Rev.12 / 11812-000-02 Rev.12 / 11812-000-55 Rev.18 / 11818-000-55 Rev.20 / 11819-500-02 Rev.12 03-80-661-00 4/24
2. /3. /4. STATIV
2. FUSSGESTELL
5. NOTENPULTPLATTE
5.1 HOLZPLATTEN
5.1 Nussbaum (11811)
5.1 schwarz (11812)
5.1 Buche (11819)
1. BESTANDTEILE
3. ROHRKOMBINATION 4. SCHWENKGELENK
5.2 ALUPLATTE
5.2 schwarz (11818)
