Konig & Meyer 19790 Installation Instructions Manual

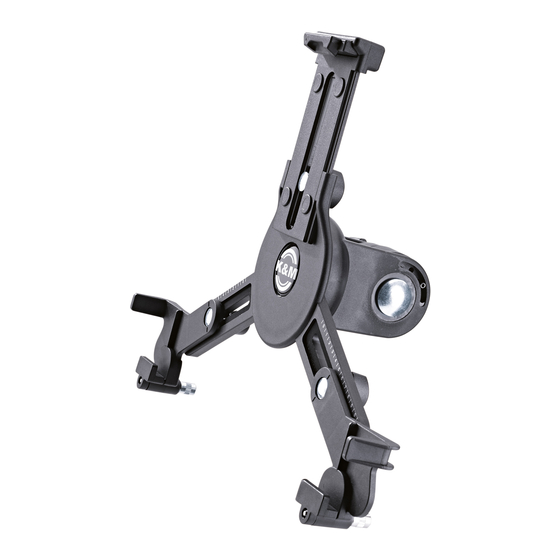

19790 Tablet-PC-Stativhalter
- Effizient und flexibel- die Tablet-Halterung mit 3/8" (5/8")-Anschlußgewinde
- Schreiben, lesen, surfen, Bilder und Videos betrachten
- Gleichermaßen geeignet für Bühne, Heim und Studio
- Für Tablets aller möglichen Hersteller – keine Bindung an bestimmte Marke
- Für Bildschirmgrößen (Höhe: 220 - 331 mm, Breite: 128 - 232 mm)
- Mit hilfreicher Skalierung für wiederkehrende Größeneinstellungen
- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:
- Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Quer
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese An-
leitung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
Bitte beim Montieren des Tablet-PC sicherstellen,
dass dieses gemäß dieser Anleitung im Halter sicher
platziert und auf sicheren Sitz geprüft ist.
Für unsachgemäßen Gebrauch und die daraus
entstehenden Folgen bzw. Schäden wird seitens
K&M nicht gehaftet!
- Geeignete Stative verwenden - das setzt voraus:
- Standfestigkeit, Tragkraft, zentrische Belastung,
- 3/8" (5/8")-Anschlußgewinde, z.B. K&M 199, 260, 260/1,
201A/2, 25680, 26085, 26125, 26150, 262, 26250
- den Tablet-PC sorgfältig platzieren und durch
- anziehen der Schrauben fixieren,
- anschließend auf sicheren Halt prüfen
- Halterung umsichtig handhaben; v.a. bei
- Änderungen der Einstellung (Neigung, Format)
AUFSTELLANLEITUNG

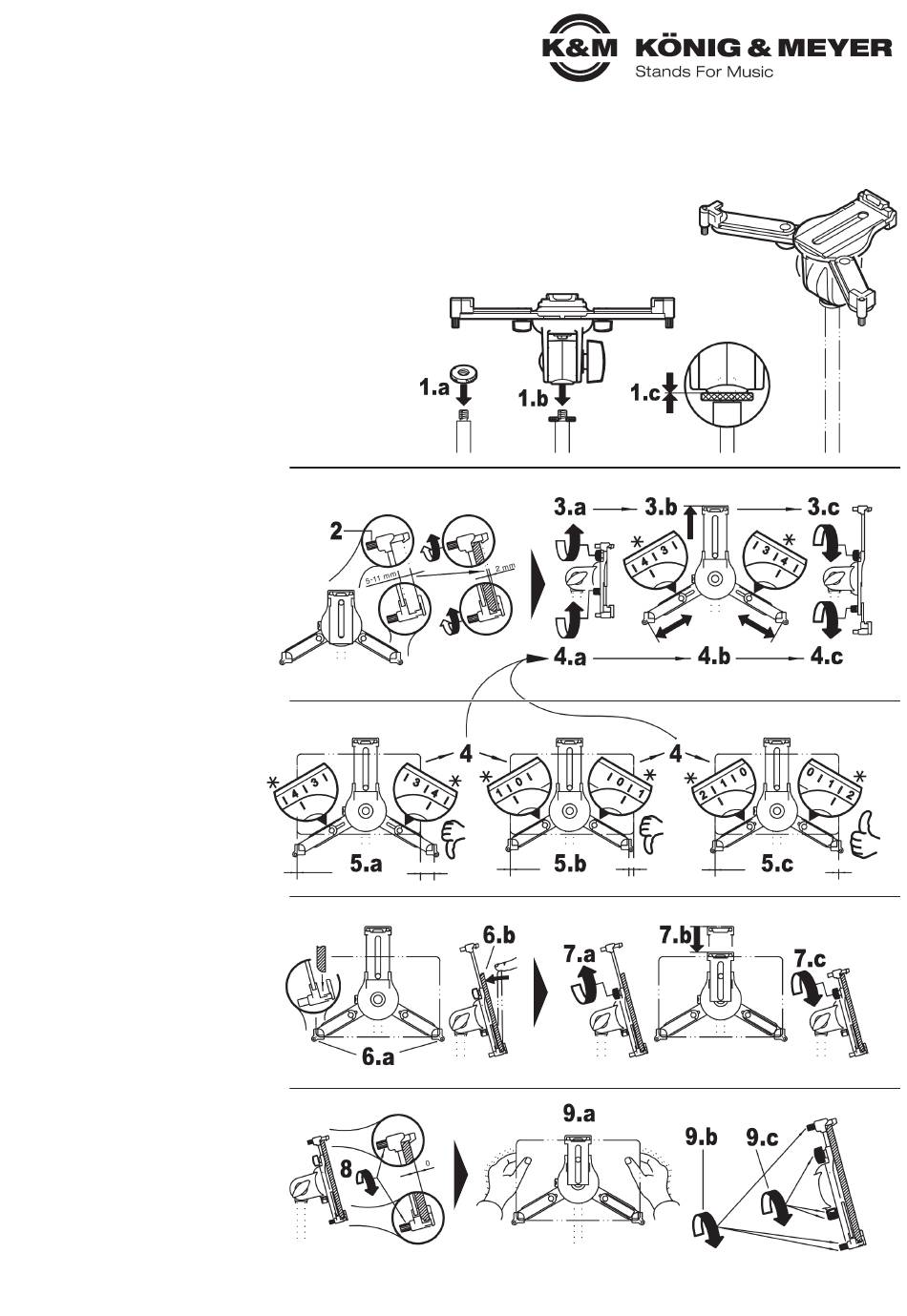

TABLET am STATIV BEFESTIGEN (1)
1 a. Rändelscheibe des Stativs bis zum
1 a. Anschlag auf den Gewindebolzen drehen
1 b. Tablet-Halter auf Gewindebolzen schrauben
1 c. Rändelschraube mit der Halterung verspannen
ERSTMALIGES EINLEGEN des Tablet (2-9)
Viele Einstellungen sind möglich - finden wir
die Passende
2 Zunächst alle drei Rändelstifte öffnen bis
2 sichergestellt ist, dass in der Halterung
2 genügend Platz für das Tablet ist
3 a. Oberen Haltearm lösen,
3 b. max. ausfahren und
c. Klemmschraube wieder festziehen
3
4 a. seitliche Haltearme lösen und diese...
4 b. ...mit Hilfe der Skalen symmetrisch in
4 b. eine ungefähre Position ausfahren,
4 c. Beide Klemmschrauben wieder festziehen
5 Tablet probehalber in die Halteecken führen
5 a. Tablet zu schmal: Haltearme wieder etwas
5 a. einfahren (symmetrisch) bis es passt.
5 b. Tablet zu breit: Haltearme weiter
5 b. ausfahren (symmetrisch) bis es passt.
5 c. Tablet passt, wenn die Halteecken ohne
5 c. seitlichen Luftspalt anliegen.
6 a. Tablet in beide Halteecken einlegen...
6 b. ...und oben anlegen und festhalten
7 Oberen Haltearm einfahren
7 a. Klemmschraube lösen und Arm einfahren...
7 b. ...bis das Tablet spielfrei eingefasst ist.
7 c. Klemmschraube wieder festziehen
8 Tablet in den Halteecken sanft einklemmen
8 durch Anziehen der Rändelstifte
9 Ihr Tablet sollte jetzt sicher positioniert sein.
9 Bitte vergewissern Sie sich, dass dem so ist.
9 a. Sitzt das Tablet spielfrei in den Halterungen?
9 b. Sind die drei Rändelgriffe fest angezogen?
9 c. Sind die drei Kunststoffflügel fest angezogen?
Falls nicht, bitte anhand der Punkte (2-8)
korrigieren.
TABLET am STATIV BEFESTIGEN (1)
ERSTMALIGES EINLEGEN des Tablet (2-9)
passt
Tab zu schmal
* Zahlenwerte der Skala sind nur Beispiel (Auswahl div.Tablets s.Beiblatt)
passt Tab zu breit passt
Tab passt
