Konig & Meyer 11870 Quick Manual

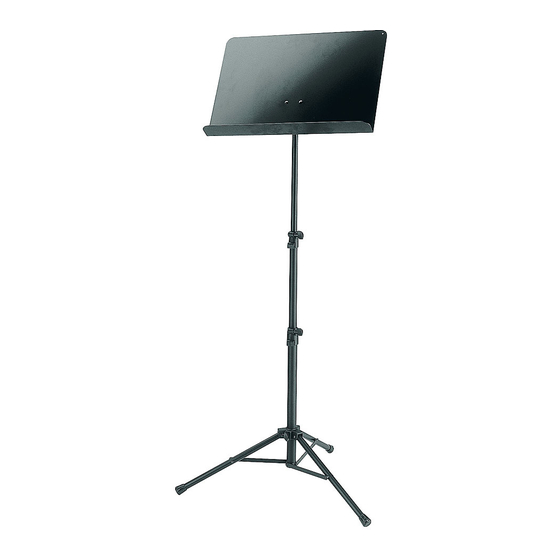

11870 Orchesternotenpult
Ein vielseitig begabtes Notenpult für Heim, Studio und Bühne
- Vorteilhafter Materialmix:
- - transportfreundlich dank 3-fach-Aluminium-Rohrkombination
- - geeignet für Magnethalter durch Notenplatte aus Stahl
- komfortable Schnellverschluss-Klemmung der Notenpultplatte
- Höhe: 650 - 1500 mm, Notenpultplatte: 340 x 490 mm, Gewicht: 2,8 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wich tigen
Schritte bei Aufbau und Handhabung.Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Traglast mittig ausrichten
- auf geeigneten und ebenen Untergrund achten
- die Möglichkeit das Produkt zusammenzuklappen
- birgt naturgemäß Einklemmgefahren:
- umsichtige Handhabung bei Aufbau, Betrieb
- und Abbau sind daher unverzichtbar

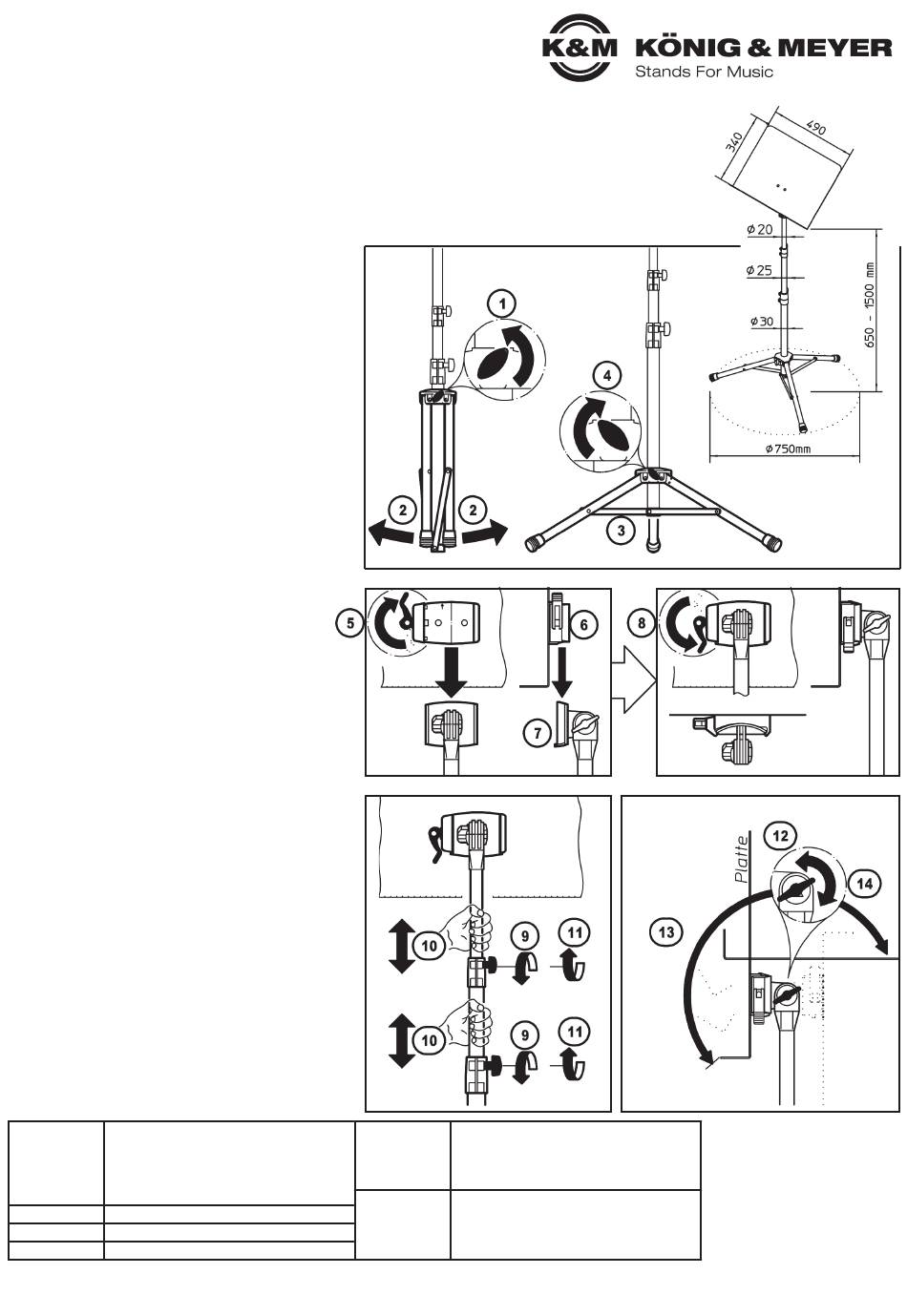

AUFSTELLANLEITUNG
Der Aufbau des Orchesternotenpultes
erfolgt mit wenigen Handgriffen:
STATIV:
1 Feststellschraube etwas lösen,
2 Beine auseinanderziehen bis...
3 ...Fußstreben waagerecht stehen.
4 Feststellschraube wieder anziehen.
4 BEACHTE: Handkraft genügt völlig,
4 überfestes Anziehen belastet die Bauteile.
NOTENPLATTE:
5 Grauen Klemmhebel hochklappen,
6 Steckschuh bis zum Anschlag auf den...
7 ...entsprechenden Bügel des Statives schieben.
8 Sichern der Verbindung durch herunterklappen
8 des grauen Klemmhebels.
Die Demontage erfolgt in
umgekehrter Reihenfolge.
FUNKTIONEN
HÖHENVERSTELLUNG
BEACHTE:
Vor dem Lösen der Klemmschraube 9 stets das
Auszugrohr mit einer Hand festhalten.
19 Klemmschraube der Spannschelle lösen;
10 Auszugrohr in gewünschte Höhe bringen
11 Klemmschraube wieder festdrehen.
NEIGUNG DER PLATTE
12 Flügelmutter lösen,
13 Platte wie gewünscht neigen,
14 Flügelmutter wieder anziehen.
TECHNISCHE DATEN / SPEZIFIKATION
Rohre, Streben: Alu, Notenplatte: Stahl
pulverbeschichtet, schwarz
Material Schellen, Griffe: Polyamid (PA)
Gelenk: Polycarbonat (PC)
Parkettschoner, Stoßdämpfer: (TPE)
Traglast Blätter, Bücher, Ordner u.ä
Packmass Stativ: B x T x H: 100 x 100 x 655 mm
Gewicht 2,8 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11870-015-55 Rev.03 03-80-651-00 01/15
STATIV
NOTEN-
PLATTE
HÖHE
Rohrkombination: ø 30/25/20 mm
max. Fußkreis ø 750 mm
Abmessungen
Höhe: 650-1500 mm (bei max. Fußkreis)
Notenplatte : 490 x 340 x 50 mm
Tragetasche 11450
Zubehör Notenablagen 122a, 12218, 131
(optional) Brillenablage 16050 u.a.,
Magnete 11560, 11580
NEIGUNG
