Konig & Meyer 11965 Manual

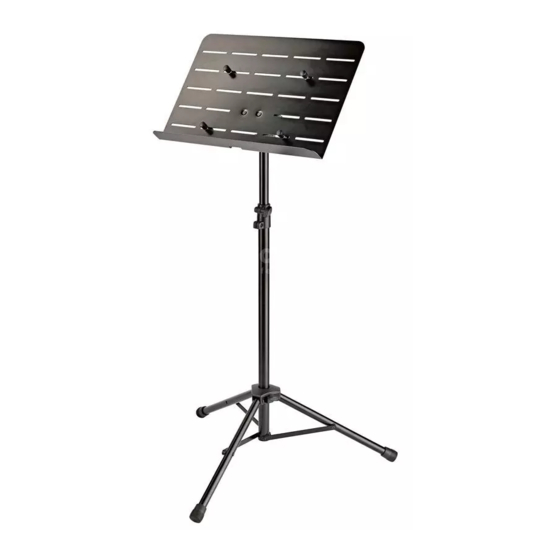

11965 Orchesternotenpult
mit Tablet-Aufnahme
- Hochflexibles Notenpult für Heim, Studio und Bühne
- Dank zusätzlicher Klemmung auch für Tablet-PC jeder Marke und beliebiger Größe
- Mit komfortabler Schnellverschluss-Klemmung der Notenplatte
- Solide, langlebige Platte aus Stahl - bestens geeignet für Magnete
- Stativ: 750-1350 mm, - Platte: 495 x 320 x 50 mm, - Tablet: B. max. 445 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich -
tigen Schritte bei Aufbau und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Der Stativ-Untergrund muss eben und tragfähig sein
- Traglast auf der Platte stets mittig ausrichten
- Schraubverbindungen fest, aber nicht überfest, anziehen
- Die Möglichkeit das Produkt zusammenzuklappen birgt
- naturgemäß Einklemmgefahren: umsichtige Handhabung
- bei Aufbau, Betrieb und Abbau sind daher unverzichtbar
AUFSTELLANLEITUNG
STATIV:
1 Feststellschraube etwas lösen,
2 Beine auseinanderziehen bis...
3 ...Fußstreben waagerecht stehen.
4 Feststellschraube wieder anziehen.
4 BEACHTE: Handkraft genügt völlig,
4 überfestes Anziehen belastet die Bauteile.
NOTENPLATTE:
5 Grauen Klemmhebel hochklappen,
6 Steckschuh bis zum Anschlag auf den...
7 ...entsprechenden Bügel des Statives schieben.
8 Sichern der Verbindung durch herunterklappen
8 des grauen Klemmhebels.
KLEMMBOLZEN (4x):
18 Klemmbolzen auseinander schrauben
19 Geeigneten Schlitz wählen (siehe BEISPIELE)
10 Klemmbolzen wieder lose verbinden
11 Laptop möglichst mittig ausrichten und nun...
12 ...die 4 Klemmbolzen in den Schlitzen so verschieben...
13 ...bis das Laptop angemessen fest fixiert ist.
14 Zustand durch Festdrehen der Rändelmuttern sichern.
FUNKTIONEN
HÖHE - VERSTELLUNG DES STATIVS
BEACHTE: Vor dem Lösen der Klemmschraube stets
das Auszugrohr mit einer Hand festhalten.
15 Klemmschraube der Spannschelle lösen;
16 Auszugrohr in gewünschte Höhe bringen
17 Klemmschraube wieder festdrehen.
NEIGUNG - VERSTELLUNG DER NOTENPULTPLATTE
18 Flügelmutter lösen,
19 Platte wie gewünscht neigen,
19 -senkrecht - - - waagerecht - - - ans Rohr geklappt
20 Flügelmutter wieder anziehen.
Die Notenpultplatte des 11965 erfüllt -wie bisherige Platten
auch- nach wie vor ihre Funktion als zuverlässige Auflage
für Notenblätter, Manuskripte, Bücher, Ordner etc.
TABLET-PC FIXIEREN - siehe (8-14)
Bei Bedarf können zu den vier vorhandenen Klemmbolzen
noch weitere bestellt werden. Artikel-Nr.: 6-12185-2-55 (St.1).
TECHNISCHE DATEN / SPEZIFIKATION
Rohre, Streben, Notenplatte: Stahl
pulverbeschichtet, schwarz
Material Schellen, Griffe: Polyamid (PA)
Gelenk: Polycarbonat (PC)
Parkettschoner, Stoßdämpfer: (TPE)
Blätter, Manuskripte, Bücher, Ordner u.ä
Traglast
Tablets, Laptops, Gadgets
Rohrkombination: ø 30/25 mm
max. Fußkreis ø 750 mm
Abmessungen Höhe: 750-1350 mm (bei max. Fußkreis)
Notenplatte: B x H x T - 495 x 320 x 50 mm
Tabletklemmung: B. max. 445 mm
Packmass 140 x 100 x 780 mm + 495 x 320 x 50 mm
Gewicht 4 kg
STATIV
NOTEN-
PLATTE
KLEMMBOLZEN (4x)
TABLET-PC FIXIEREN
BEISPIEL
Tablet
Tablet
HÖHE
-STATIV
NEIGUNG
-PLATTE
waagerecht
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11965-000-55 Rev.04 03-80-673-00 02/18
