Konig & Meyer 118/4 Quick Start Manual

118/4 Orchesternotenpult
11841-000-02 Stativ verchromt, Holzplatte Nussbaum
11842-000-02 Stativ verchromt, Holzplatte schwarz
BESTIMMUNGSGEMÄSSER GEBRAUCH
Professionelles Orchesternotenpult dank hochwertiger
Materialien und Verarbeitung. Es ist ausgestattet mit einer
Holzplatte und zeichnet sich durch seine sehr große Höhe aus.
MERKMALE und FÄHIGKEITEN
- Das robuste Dreibein-Stativ lässt sich aufgrund seiner
- 3-fach-Rohrkombination kompakt zusammenschieben.
- Dadurch eignet es sich insbesondere für den Transport
- sowie eine platzsparende Aufbewahrung (min. 705 mm).
- Stufenlose Höhenverstellung von 690 (770) bis 1680 mm
- Gewicht: 4,5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung.
Sie informiert Sie über alle wichtigen Schritte bei Aufbau und
Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung des Produkts bitte Sichtprüfung
- vornehmen und auf Vollständigkeit, Gängigkeit und mögliche
- Schäden untersuchen.
- Ein beschädigtes Produkt darf zunächst nicht weiter
- eingesetzt werden bzw. erst nach qualifizierter Reparatur
- Aufgrund seiner Transparenz kann die Acrylglasplatte
- leicht übersehen und in Konsequenz angestoßen werden.
- Pflegliche und sorgsame Behandlung erhält die Funktion,
- die Langlebigkeit und dient nicht zuletzt der Sicherheit
- Auf die Festigkeit der Schraubverbindungen achten.
- Die Möglichkeit das Produkt zu verstellen, birgt naturgemäß
- Einklemmgefahren und erfordert stets umsichtige Handhabung.
- Vor widrigen Einflüssen schützen (Nässe, Wind, Stöße).
AUFSTELL-/BEDIENUNGSANLEITUNG

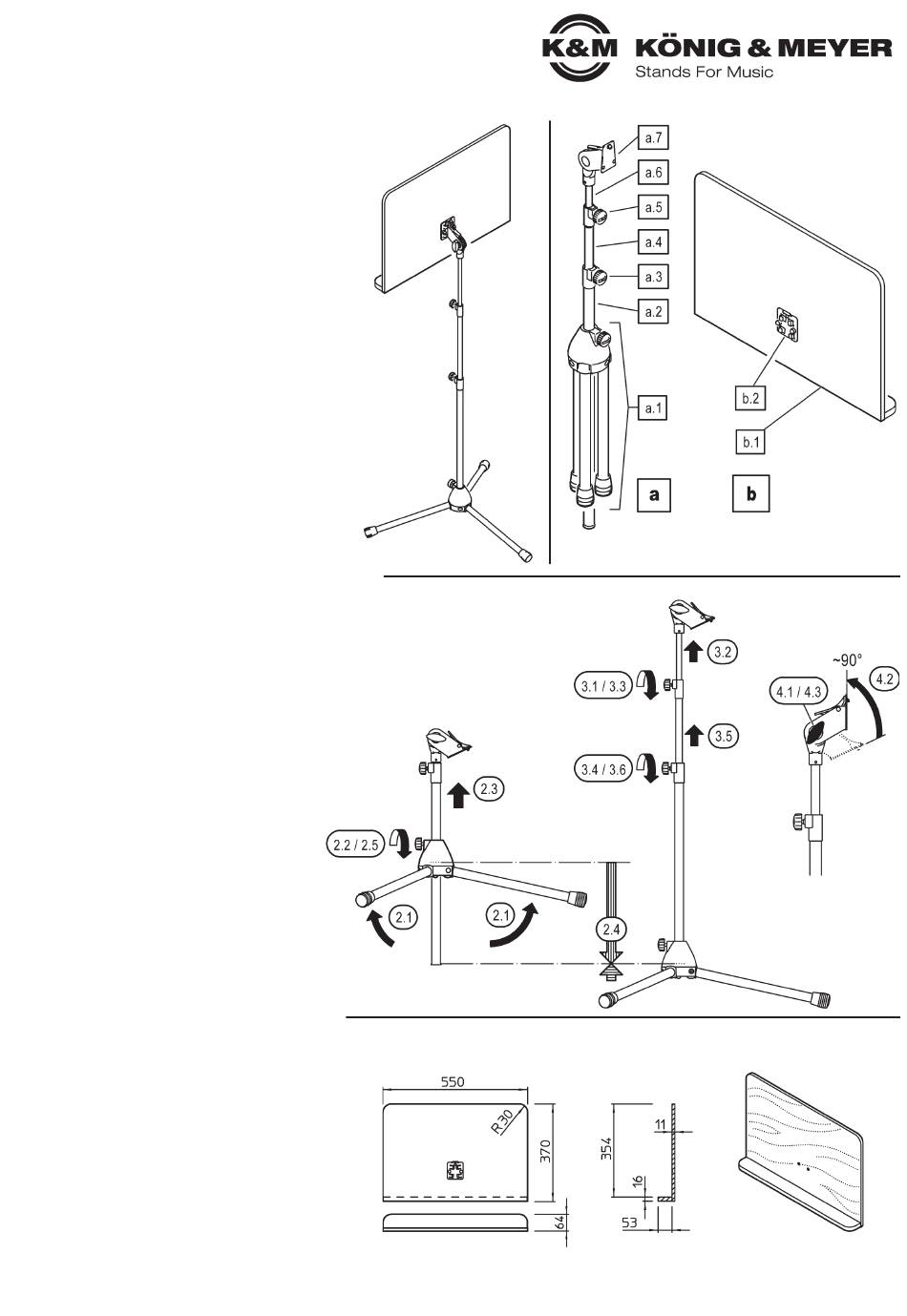

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
und in Ordnung sind - soweit erkennbar.
a.1 STATIV kpl., bestehend aus:
a.1 - klappbares Dreibein-Fußgestell
a.2 - Grundrohr
a.3 - Spannschelle 20/16
a.4 - Auszugrohr
a.3 - Spannschelle 16/12
a.4 - Endrohr
a.7 - Schnellwechsel-Schwenkgelenk
b.1 NOTENPULTPLATTE kpl., bestehend aus:
b.1 - Notenpultbrett 550 x 370 mm
b.2 - Einsteckprisma (Prismenblech) kpl.
2. /3. /4. STATIV
2. FUSSGESTELL
2.1 Füße aufklappen,
2.2 Sockelschraube lösen,
2.3 Grundrohr herausziehen...
2.4 ...bis zum Anschlag im Sockel
2.5 Sockelschraube wieder festziehen.
3. ROHRKOMBINATION
Zunächst das Endrohr a.6 ausfahren. Dazu:
3.1 Rändelschraube der oberen Spannschelle etwas lösen
3.2 Endrohr herausziehen
3.3 Rändelschraube wieder festdrehen
Anschließend das Auszugohr a.4 ausfahren
3.4 Rändelschraube der unteren Spannschelle etwas lösen
3.5 Auszugrohr herausziehen
3.6 Rändelschraube wieder festdrehen
4. SCHWENKGELENK
4.1 Flügelmutter lösen
4.2 Gelenk mit Steckprisma senkrecht (90°) ausrichten
4.3 Flügelmutter wieder festziehen
5. NOTENPULTPLATTE
Das Notenpultbrett b.1 ist auf der Rückseite mit
einem Steckprisma b.2 ausgestattet und kann direkt
mit dem vorbereiteten Stativ a verbunden werden.
5.1 HOLZPLATTEN - Nussbaum (11841) - schwarz (11842)
2. /3. /4. STATIV
2. FUSSGESTELL
5. NOTENPULTPLATTE
5.1 HOLZPLATTEN - Nussbaum (11841) - schwarz (11842)
1. BESTANDTEILE
3. ROHRKOMBINATION 4. SCHWENKGELENK
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
11841-000-02 / 11842-000-02 Rev.12 03-80-663-00 4/24
