Godox ML100R Instruction Manual

Godox ML100R Instruction Manual

Full color led video light
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

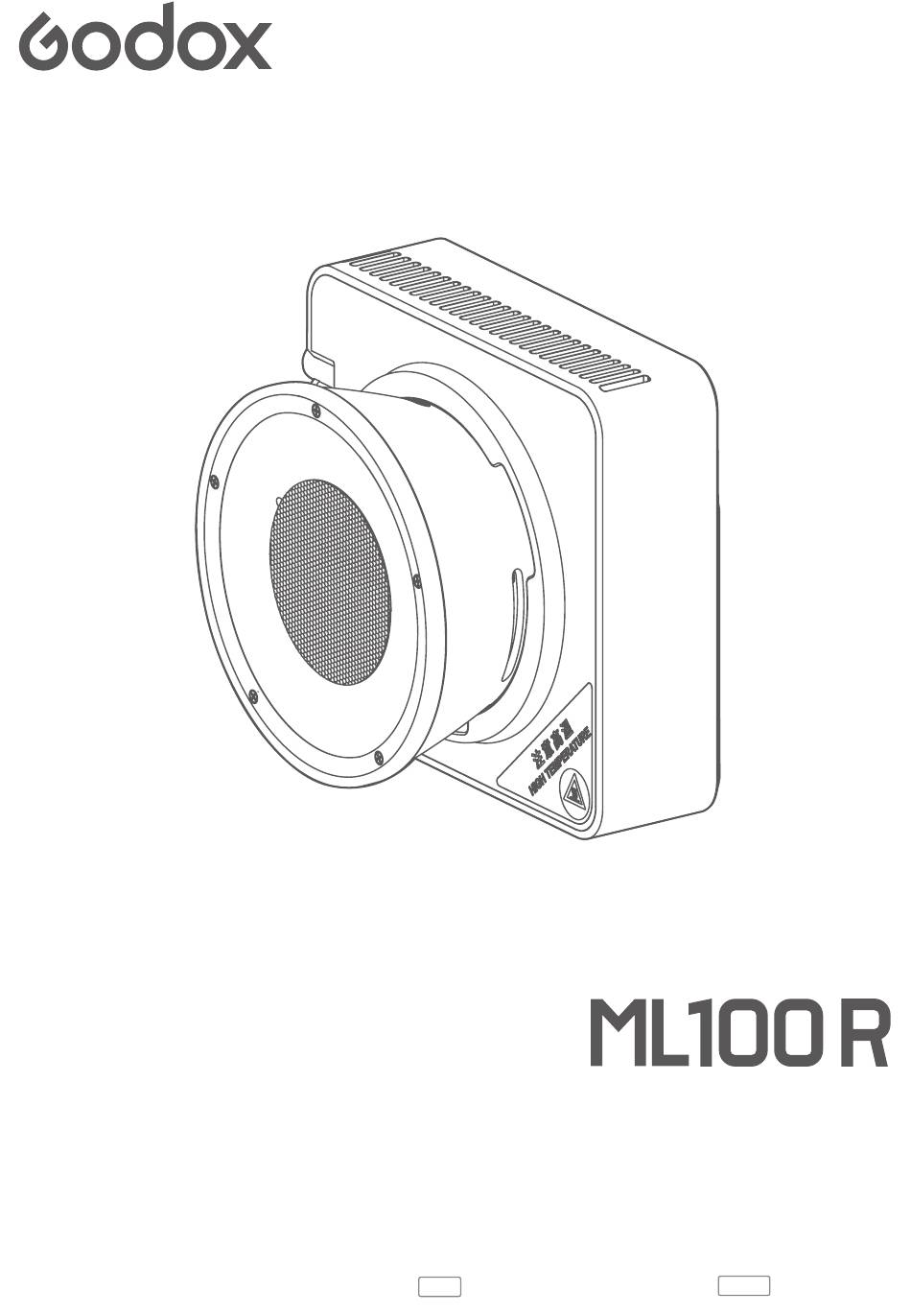

神牛全彩 LED 摄影灯
Godox Full color LED Video Light
使用手册
Instruction Manual
V1.00 固件 /Firmware
V1.0
说明书 /Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ML100R and is the answer not in the manual?

Questions and answers

Related Manuals for Godox ML100R

Summary of Contents for Godox ML100R

  • Page 1 神牛全彩 LED 摄影灯 Godox Full color LED Video Light 使用手册 Instruction Manual V1.00 固件 /Firmware V1.0 说明书 /Instruction Manual...
  • Page 2 重要的安全说明及注意事项 首先作为最基本原则：本产品为专业灯光布景设备，应由专业灯光师使用或在 专业人士指导下使用。使用时必须始终遵循基本的安全预防措施，具体安全预 防措施如下： 1. 使用前必须阅读并理解产品说明书。 2. 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞灯 具或私用灯具造成人身伤害。 3. 本灯具并非普通照明灯具， 不可用于普通照明， 任何有过眼部损伤或眼部敏感的人群均应 避免使用本灯具。 4. 灯具点亮时， 必须小心使用， 禁止接触高温部件， 如 LED 灯珠， 以免造成灼伤。 5. 灯具点亮时， 任何情况下均禁止直视灯珠。 应该在专业灯光师指导下使用强光， 任何情况下 避免长时间处于强光环境， 如引起眼睛不适， 请及时关闭灯具， 暂停使用， 请及时就医。 6. 倘灯珠损坏或因热变形， 应停止使用， 并及时联系制造商、 服务代理商或合格的维修人员更 换灯珠，...
  • Page 3 20. —年保修期， 消耗品电池、 适配器、 电源线等配件不在此保修范围内。 21. 经发现， 擅自检修设备， 将取消一年保修期， 维修需要收取相关费用。 22. 对于不规范操作引起的机器故障不在保修范围内。 23. 设备在使用时请注意灯头表面壳体的高温， 切勿长时间触摸； 设备在结束工作后表面仍会 留有较高余温， 请等待灯体冷却后再进行长时间触摸。 请勿直视光源 前 言 感谢您购买神牛产品！ 神牛全新推出全彩 LED 摄影灯 ML100R， 以全彩光色含 14 类光效， 机身方正而薄便于携带， 底部设有 1/4″螺丝口， 可兼容市面上绝大多数三脚架， 内置蓝牙可无线控制等诸多特性完美 适用于户外直播、 室内直播、 视频拍摄等场景。 本设备包含型号核准代码为 : CMIIT ID: 2020DP13510， 为该产品的无线电发射模块。...
  • Page 4 部件名称 1. 显示屏 2. 开关 /MENU 按键 3. MODE 按键 4. 调节按钮 （滚动 / 短按） 5. 风扇口 6. 卡口推制 7. 神牛卡口 8. DC 输入接口 9. USB-C 输入接口 10. 1/4”接口...
  • Page 5 ML100R 物品清单 透镜反光杯 ML-L15 ×1 灯体 ×1 灯头保护罩 ×1 支架 AD-E2 ×1 AC 电源线 ×1 适配器 ×1 说明书 ×1 收纳包 ×1...
  • Page 6 ML100R Kit1 物品清单 透镜反光杯 ML-L15 ×1 灯体 ×1 灯头保护罩 ×1 支架 AD-E2 ×1 AC 电源线 ×1 适配器 ×1 透镜反光杯 ML-L36 ×1 V 口电池附件套装 AK-B02 ×1 收纳包 ×1 说明书 ×1...
  • Page 7 ML100R Kit2 物品清单 透镜反光杯 ML-L15 ×1 灯体 ×1 灯头保护罩 ×1 支架 AD-E2 ×1 AC 电源线 ×1 适配器 ×1 透镜反光杯 ML-L36 ×1 NP-F 电池附件套装 AK-B01 ×1 收纳包 ×1 说明书 ×1...
  • Page 8 ML100R Kit3 物品清单 透镜反光杯 ML-L15 ×1 灯体 ×1 灯头保护罩 ×1 支架 AD-E2 ×1 AC 电源线 ×1 适配器 ×1 透镜反光杯 ML-L36 ×1 神牛电池手柄 BG02 ×1 收纳包 ×1 说明书 ×1...
  • Page 9 ML100R Kit4 物品清单 透镜反光杯 ML-L15 ×1 灯体 ×1 灯头保护罩 ×1 支架 AD-E2 ×1 适配器 ×1 AC 电源线 ×1 透镜反光杯 ML-L36 ×1 移动电源固定套装 ×1 收纳包 ×1 温馨提示：说明书中线图均为示意图，仅供参考。由于产品不断更 新与升级，产品实物与线图可能存在差异，请以实物为准。 说明书 ×1...
  • Page 10 另购附件 V 口电池附件套装 八角柔光箱 30cm 柔光球 AK-B02 ML-SF50 ML-CS30 60cm 柔光箱 透镜反光杯 透镜反光杯 AD-S60S ML-L15 ML-L36 神牛转保荣卡口转接环 菲涅尔附件 神牛电池手柄 ML-GB ML-CFL5 BG02...
  • Page 11 神牛口 LED 灯投影筒 神牛口 LED 灯投影筒 ML-SP-19° Kit ML-SP-36° Kit 神牛口 LED 灯投影筒 柔光气柱 ML-SP-50° Kit ML-S1A...
  • Page 12 安装灯头保护罩 / 透镜反光杯 将灯头保护罩或透镜反光杯对准灯头卡口插入， 顺时针旋转安装。 ② ① 安装灯头保护罩 ② ① 安装透镜反光杯...
  • Page 13 拆卸灯头保护罩 / 透镜反光杯 按住卡口推制， 逆时针旋转灯头保护罩或透镜反光杯即可。 ② ① 拆卸灯头保护罩 ② ① 拆卸透镜反光杯 注： 灯珠点亮前请将灯头保护罩取下。...
  • Page 14 供电方式 DC 输入接口： 标配适配器接入交流电后与灯体 DC 输入接口连接。 USB-C 输入接口： 另购 18W 以上的充电头或充电宝进行供电， 具体输出亮度将根据使用的充 电头或充电宝的功率值来调整。 开机 / 关机 接通电源后， 长按开关按键实现开机， 再次长按实现关机； 菜单中开启快速开机功能， 开机无 需长按按键。 模式选择 短按 MODE 按键进入模式选择， 滚动调节按钮可 MODE 选图中任意一种模式， 短按调节按钮进入该模式 的具体设置。 通过短按并滚动调节按钮设置参数 值， 向上滚动递增参数值， 向下滚动递减参数值。 RGBW CCT 模式 选中 CCT 后短按调节按钮进入， 滚动调节按钮可 选亮度...
  • Page 15 RGBW 模式 选中 RGBW 后短按调节按钮进入， 滚动调节按钮 RGBW 可选亮度 / 红光 / 绿光 / 蓝光 / 白光。 50.0 亮度范围： 0％～100％ 红光范围： 0％～100％ 绿光范围： 0％～100％ 蓝光范围： 0％～100％ 白光范围： 0％～100％ FX 模式 闪光灯 选中 FX 后短按调节按钮进入， 滚动调节按 钮可选以下 14 类光效。 1. 闪光灯 此光效模拟闪光灯闪光或传统镁光灯闪光， 常用于营造一种生动、 活泼的氛围。 开关：...
  • Page 16 3. 多云 此光效模拟云层遮挡效果， 常用于营造一种阴沉、 压抑或悲伤氛围。 开关： 开启 / 关闭 亮度： 0％ -100％ 亮暗比例： 30%-90% 速度： 随机 /1-100 4. 坏灯泡 此光效模拟一盏损坏的灯泡闪光， 常用于营造昏黄的环境氛围。 开关： 开启 / 关闭 亮度： 0％ -100％ 颜色： CCT/HSI 色温 / 色相： 1800K-10000K/0-360° 速度： 1-100 5. 电视机 此光效模拟电视机或屏幕的光线效果， 常用于营造出一种冷淡、 机械或数字化的氛围。 开关：...
  • Page 17 7. 火 此光效模拟火焰的光线效果， 常用于营造出一种明亮、 热烈、 闪烁氛围。 开关： 开启 / 关闭 亮度： 0％ -100％ 速度： 1-100 8. 烟花 此光效模拟烟花的光线效果， 常用于营造出一种绚丽、 多彩、 浪漫的氛围。 开关： 开启 / 关闭 亮度： 0％ -100％ 余烬： 1-100 速度： 1-100 9. 爆炸 此光效模拟爆炸的光线效果， 常用于营造出一种明亮、 猛烈、 闪烁氛围。 开关： 开启 / 关闭 亮度：...
  • Page 18 11. 警车 此光效模拟警车灯光的闪烁效果， 常用于营造紧张、 追逐或紧张氛围。 开关： 开启 / 关闭 亮度： 0％ -100％ 颜色： 红 + 蓝、 红、 蓝、 蓝 + 白、 蓝 + 黄、 黄、 红 + 白 + 蓝、 红 + 黄 + 蓝 模式： 1-5 12.SOS 此光效模拟 SOS 求救信号的闪烁效果， 常用于营造危险、 求救或紧急情况氛围。 开关：...
  • Page 19 关 动调节按钮到重置栏， 短按调节按钮可选确 定或取消， 选定后短按调节按钮即可； 下一 重置 栏可查看蓝牙 MAC 码， 方便查找灯具。 “Godox Light”app 下载 扫 描 二 维 码 即 可 下 载“Godox Light” 手 机 app （安卓和苹果系统都可以使用） 。 注： 1. 首个移动设备（手机或平板电脑）可直接使用 app 操控灯体。更换其他移动设备时，灯体需进行蓝牙重 置方可正常使用 app。 2.app 需升级至 V3.0 以上版本。...
  • Page 20 “Godox Light”app 固件升级 固件升级 手机中打开 Godox Light， 进入其中一个 场景， 点击 + （添加设备） ， 设备添加完成 蓝牙固件更新信息 后， 点击 延伸出多项设置， 再选择固件 当前已是最新版本 升级即可。 MCU 固件更新信息 MCU 固件升级成功 若出现断连情况，请尝试将设备进行蓝 牙重置后再次连接 关闭 2. 风扇 风扇 短按调节按钮进入风扇设置， 通过滚动调节 按钮可选静音 / 自动 / 中速 / 高速， 选定后...
  • Page 21 按钮完成设置； 开启后， 无需长按开关按键， 开 接入电源即开机。 6. 恢复出厂设置 短按调节按钮进入恢复出厂设置， 通过滚动 恢复出厂设置 调节按钮可选确定 / 取消； 短按调节按钮确 定恢复出厂 ， 灯具自动重启， 界面出现简体中 确定 取消 文和 English 选项， 设置需要的语言后灯体 亮度值自动变为 100％。 7. 灯具信息 短按调节按钮进入灯具信息， 此界面可查看 型号 : ML100R 如图示内容。 固件 : V1.0 温度 : 29...
  • Page 22 照度数据 色温 测试条件 照度单位 裸灯 1800K 搭配透镜反光杯 ML-L15 5480 1520 裸灯 2700 2800K 搭配透镜反光杯 ML-L15 14800 4110 1910 1380 裸灯 2480 3200K 搭配透镜反光杯 ML-L15 13600 3750 1740 1260 裸灯 2430 4300K 搭配透镜反光杯 ML-L15 13300 3690 1710 1240 裸灯 2360 5600K 12900 3570 1660...
  • Page 23 2020 裸灯 G（绿光 ) 搭配透镜反光杯 ML-L15 5230 1440 裸灯 B（蓝光 ) 1590 搭配透镜反光杯 ML-L15 以上数据均为平均值，非绝对值，以上测试皆在灯体 100％亮度下进行。 规格参数 ML100R 型号 DC 输入接口 输入功率≈ 110W 1800K-10000K 色温 0%-100% 调光范围 线性 /S 曲线 / 指数 / 对数 调光曲线 14 类 FX 光效 ≈ 95 ≈...
  • Page 24 Safety Instructions and Attentions First of all, as the most basic principle: This product is a professional lighting set equipment and should be used by professional lighting engineers or under the guidance of professionals. Basic safety attentions must always be followed during use, as follows: 1.
  • Page 25 Foreword Thank you for purchasing ！ Godox’s full color LED video light ML100R has 14 types of FX modes, square and portable size with 1/4″ screw port on the bottom to compatible with most tripods on the market, built- in Bluetooth to enable wireless control, quite suitable for outdoor live streaming, indoor live...

  • Page 26: Names Of Parts

    Names of Parts 1. Display 2. Power Switch/MENU Button 3. MODE Button 4. Select Dial （ Rotate/Press ） 5. Fan Vent 6. Mount Locking Pusher 7. Godox Mount 8. DC Input Port 9. USB-C Input Port 10. 1/4 " Port...
  • Page 27 What’s Inside ML100R Light Body × 1 Protective Cover × 1 Lens Reflector ML-L15 × 1 Holder AD-E2 × 1 Adapter × 1 AC Power Cord × 1 Storage Bag × 1 Instruction Manual × 1...
  • Page 28 What’s Inside ML100R Kit1 Light Body × 1 Protective Cover × 1 Lens Reflector ML-L15 × 1 Holder AD-E2 × 1 Adapter × 1 AC Power Cord × 1 Lens Reflector ML-L36 × 1 V-mount Battery Storage Bag × 1 Accessory Kit AK-B02 ×...
  • Page 29 What’s Inside ML100R Kit2 Light Body × 1 Protective Cover × 1 Lens Reflector ML-L15 × 1 Holder AD-E2 × 1 Adapter × 1 AC Power Cord × 1 Lens Reflector ML-L36 × 1 NP-F Battery Accessory Kit Storage Bag × 1 AK-B01 ×...
  • Page 30 Protective Cover × 1 Lens Reflector ML-L15 × 1 Holder AD-E2 × 1 Adapter × 1 AC Power Cord × 1 Lens Reflector ML-L36 × 1 Storage Bag × 1 Godox Battery Grip BG02 × 1 Instruction Manual × 1...
  • Page 31 What’s Inside ML100R Kit4 Light Body × 1 Protective Cover × 1 Lens Reflector ML-L15 × 1 Holder AD-E2 × 1 Adapter × 1 AC Power Cord × 1 Lens Reflector ML-L36 × 1 Power Bank Kit × 1 Storage Bag × 1...

  • Page 32: Separately Sold Accessories

    Separately Sold Accessories V-mount Battery Accessory Kit Octa Softbox 30cm Softbox AK-B02 ML-SF50 ML-CS30 60cm Softbox Lens Reflector Lens Reflector AD-S60S ML-L15 ML-L36 Godox to Bowens Mount Collapsible Fresnel Godox Battery Grip Adapter Ring ML-GB Attachment ML-CFL5 BG02...
  • Page 33 Godox-mount LED Projection Godox-mount LED Projection ML-SP-19°Kit ML-SP-36°Kit Air Soft Tube Godox-mount LED Projection ML-S1A ML-SP-50°Kit...
  • Page 34 Install the Protection Cover/Lens Reflector Align the protection cover or the lens reflector with the mount and rotate clockwise to install. ② ① Install the Protection Cover ② ① Install the Lens Reflector...
  • Page 35 Disassemble the Protection Cover/Lens Reflector Press and hold the mount locking pusher and rotate counterclockwise to remove the protection cover or the lens reflector. ② ① Disassemble the Protection Cover ② ① Disassemble the Lens Reflector Note: Please take off the protection cover before turning on the light bead.

  • Page 36: Power Supply

    Power Supply DC Power Supply: Connect the DC input port on the light body to AC power source with attached adapter. USB-C Power Supply: You can separately purchase a charging adapter or power bank not less than 18W, the output of which is determined by the charging adapter or power bank used.
  • Page 37 RGBW Mode Rotate and press the select dial to enter RGBW RGBW mode, in which you can adjust the DIM/red/green/blue/white. 50.0 DIM range: 0％ -100％ Red range: 0％～ 100％ Green range: 0％～ 100％ Blue range: 0％～ 100％ White range: 0％～ 100％ FX Mode Rotate and press the select dial to enter Flash...
  • Page 38 3. Cloudy This effect simulates the effect of cloud occlusion and is often used to create a gloomy, oppressive or sad atmosphere. Switch: Turn on/off the effect DIM: 0％ -100％ Ratio: 30％ -90％ Speed: Random/1-100 4. Broken Bulb This effect simulates the effect of a broken bulb and is often used to create a dim atmosphere.
  • Page 39 7. Fire This effect simulates the effect of light from flame and is often used to create a bright, warm, shimmering atmosphere. Switch: Turn on/off the effect DIM: 0％ -100％ Speed: 1-100 8. Firework This effect simulates the effect of light from fireworks and is often used to create a gorgeous, colorful, romantic atmosphere.
  • Page 40 11. Cop Car This effect simulates the effect of light from cop car and is often used to create a tension, chasing atmosphere. Switch: Turn on/off the effect DIM: 0％ -100％ Color: Red+Blue, Red, Blue, Blue+White, Blue+Yellow, Yellow, Red+White+Blue, Red+Yellow+Blue Mode: 1-5 12.

  • Page 41: Menu Settings

    The MAC code is on the left corner for quick check. “GODOX Light” app Downloading Scan the QR code to download the "Godox Light" smartphone app (can be used in Android and iOS). Note: 1.
  • Page 42 “GODOX Light” app Firmware Upgrade Firmware Upgrade Open Godox Light, enter a certain scene and click “+” to add a fixture, then click to display Bluetooth firmware upgrade data more settings, choose firmware upgrade. It is the latest version MCU firmware upgrade data...
  • Page 43 English options show on the display for your choice, after which the brightness will turn to 100% automatically. 7. Fixture Info Short press the select dial to enter fixture Model: ML100R info interface to check the detailed fixture Version: V1.0 information. Temp: 30...
  • Page 44 Illuminance Data Testing Condition Unit Bare Light 1800K With Lens Reflector 5480 1520 ML-L15" Bare Light 2700 2800K With Lens Reflector 14800 4110 1910 ML-L15" 1380 Bare Light 2480 3200K With Lens Reflector 13600 3750 1740 ML-L15" 1260 2430 Bare Light 4300K With Lens Reflector 13300...

  • Page 45: Technical Data

    With Lens Reflector ML-L15" Note: All the data are average values instead of absolute values. All the above tests are based on the condition of 100% brightness. Technical Data Model ML100R DC Input Port Input Power ≈ 110W 1800K-10000K Brightness Range 0%-100%...

  • Page 46: Fcc Statement

    FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 47: Declaration Of Conformity

    Maximum EIRP Power: 5dBm(BT) Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link:...
  • Page 48 产品保修 尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！ 产品信息 型号 产品条码 用户信息 姓名 联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注：此表应由销售商盖章确认。 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠品及其他出厂后附加的部件等 ) 不在此保修承诺内。 保修期 产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日 以购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我 们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。 如您不能提供有效的保修卡， 则在我们确认产品或部件属于保修范围的情况下， 也可以为您提供保修， 但这不作为我们的义务。...
  • Page 49 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期；②错误 或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别 信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的 故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 保修期 （月 ） 产品类别 选件名称 保修服务类型 灯体内部元器件 客户送修 带电性能的部件 灯头保护罩、透镜反光杯、 无 无保修 其他 支架、适配器、线材、或包装 神牛产品售后服务电话 0755-29609320-8062...

  • Page 50: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you...
  • Page 51 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
  • Page 52 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com...
