Godox TL-5 Instruction Manual

一、前言
摄影用三基色多头灯座适用于影棚拍摄。安装上三基色灯后，可以为拍摄提供理想的常亮光源，所见即所得，光线把握简单。使用安全可靠，操
作简单，装配柔光箱后光线效果更佳。
二、注意事项
1. 装卸灯泡之前请先拔出电源，灯泡冷却后方可操作。
2. 灯泡点亮后会发热，请勿触摸，勿放置易燃物体在旁边。
3. 此设备不防水，请勿在雨雾中使用该产品。

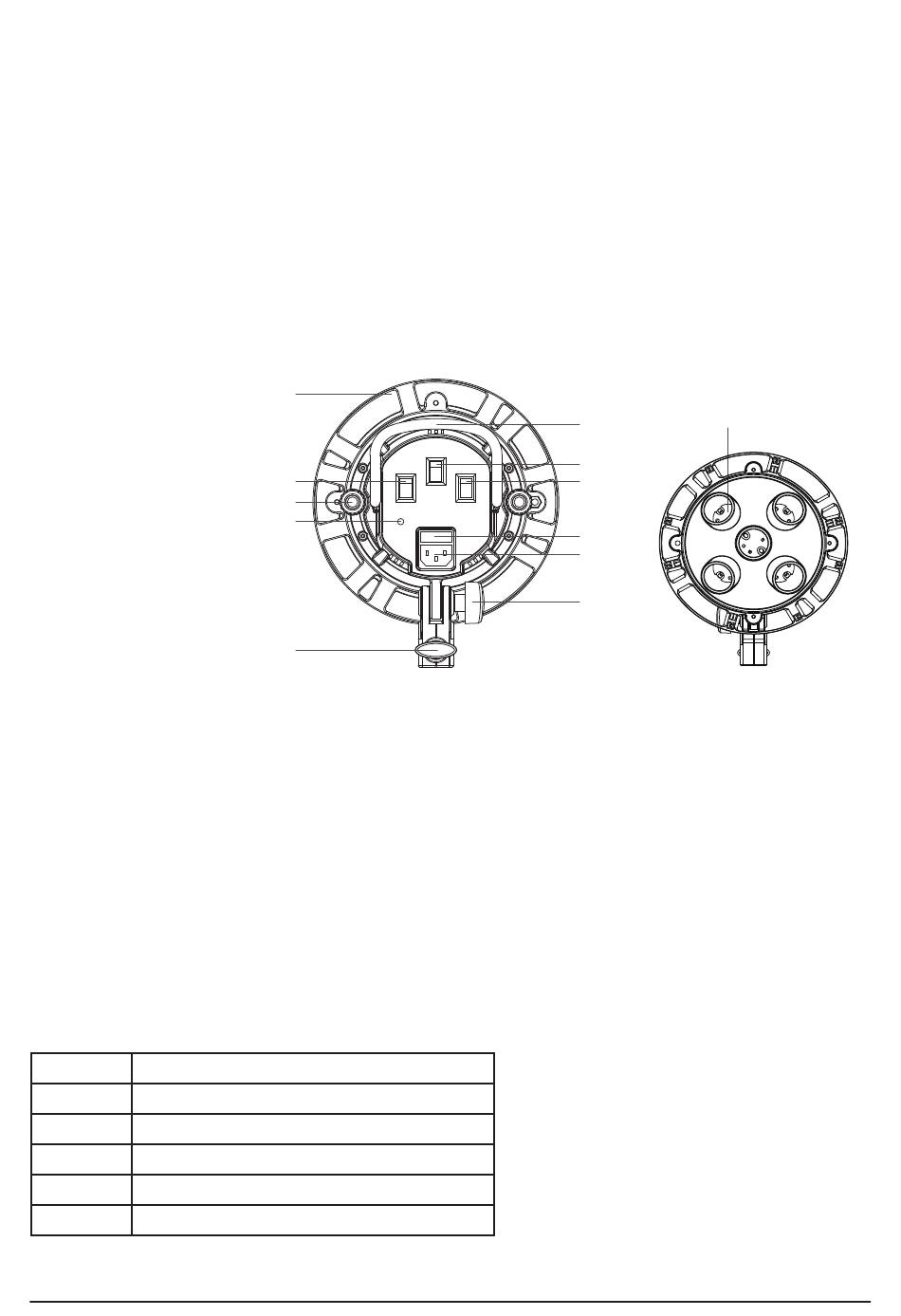

三、部件

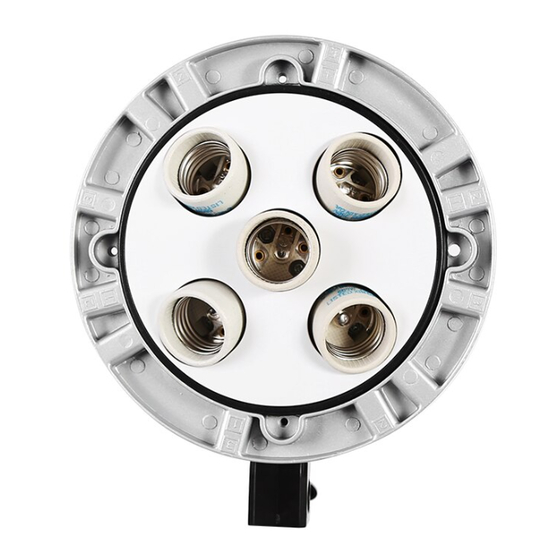

01. E27灯头
02. 柔光箱卡盘
03. 卡盘安装旋钮
04. 开关1
05. 开关2
06. 开关3
07. 把手
08. 电源插座
09. 保险丝座
10. 方向调节旋钮
11. 灯架固定旋钮
12. 电源指示灯
四、使用
1. 安装柔光箱
● 展开一个合适的柔光箱，把柔光箱平铺在一个水平面上。使灯座的灯头朝上，平放在柔光箱开口上面。
● 将各柔光箱撑杆的一头插入柔光箱卡盘（02）上对应的插孔，把柔光箱撑杆的另一头装在柔光箱上，使柔光箱饱满撑起。
● 最后，通过魔术贴把柔光布粘在柔光箱上，展平即可。
2. 固定灯座
● 把灯座安装在一个合适的灯架上，调节灯架固定旋钮（11）使之扭紧固定。
● 通过方向调节旋钮（10），您可以把灯座调节到您所需的灯光发射方向。
3. 接通电源
把电源线一头插入灯座电源插座（08），另一头接通交流电。
4. 灯光控制
本灯座有5个E27灯头，您可以同时安装5个灯泡使用。提供3个开关控制灯泡的打开和关闭。
在控制面板上，每个开关上方 都标示了各自可以控制的灯泡。例如，按下开关1，可以同时打开或关闭左下角和右上角两个灯泡。按下开关2，
可以打开或关闭中间的灯泡。按下开关3，可以同时打开或关闭左上角和右下角两个灯泡。
五、产品参数
电源 AC110-130V/50-60Hz 或AC200-240V/50-60Hz
灯座 E27 灯头*5
柔光箱卡盘 金属卡盘，可装四角柔光箱、八角柔光箱
保险丝 5A（以实际产品为准）
体积 22.8x19.7x9.7cm
重量 770g
摄影用三基色五头灯座
说 明 书
02
04
03
12
11
01
07
05
06
09
08
10
TL-5
型号：
82.A000TL50-00
