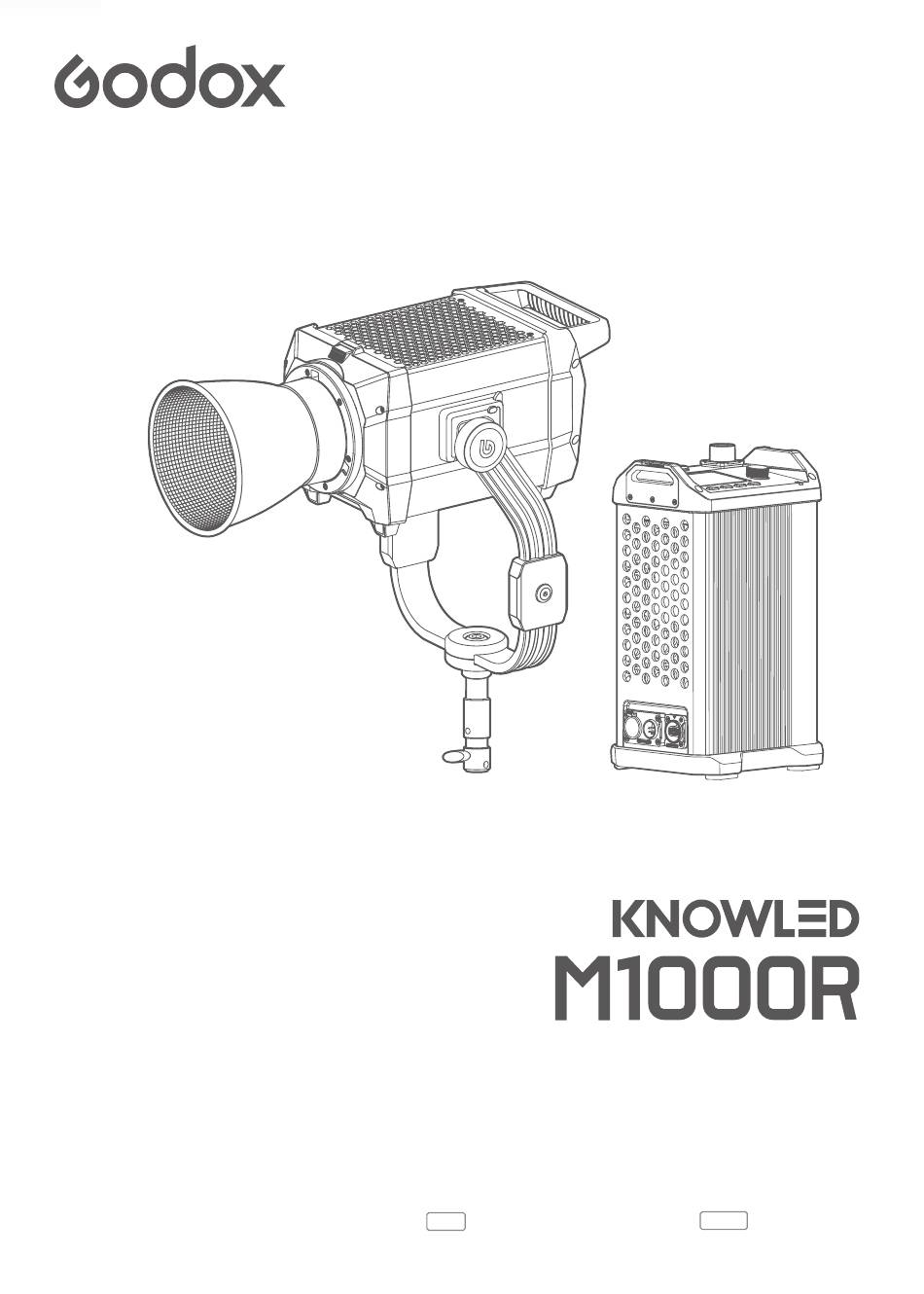

  • Page 1 诺力全彩 LED 影视灯 KNOWLED Full-color LED Light 使用手册 Instruction Manual V1.00 固件 /Firmware V1.1 说明书 /Instruction Manual...
  • Page 2 重要的安全说明及注意事项 首先作为最基本原则： 本产品为专业灯光布景设备， 应由专业灯光师使用或在专业人士指导 下使用。 使用时必须始终遵循基本的安全预防措施， 具体安全预防措施如下： 1. 使用前必须阅读并理解产品说明书。 2. 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞灯 具或私用灯具造成人身伤害。 3. 本灯具并非普通照明灯具， 不可用于普通照明， 任何有过眼部损伤或眼部敏感的人群均应 避免使用本灯具。 4. 灯具点亮时， 必须小心使用， 禁止接触高温部件， 如 LED 灯珠， 以免造成灼伤。 5. 灯具点亮时， 任何情况下均禁止直视灯珠。 应该在专业灯光师指导下使用强光， 任何情况 下避免长时间处于强光环境， 如引起眼睛不适， 请及时关闭灯具， 暂停使用， 请及时就医。 6. 倘灯珠损坏或因热变形， 应停止使用， 并及时联系制造商、 服务代理商或合格的维修人员 更换灯珠，...
  • Page 3 引起玻璃炸裂； 清洁本设备时， 请勿用湿布擦拭， 请用干燥的软布擦拭设备污垢。 18. 设备使用前， 请注意将保护盖取下。 19. 本产品已通过 ROHS， CE 和 FCC 认证， 请参考相关国家标准使用和操作。 20. 安全说明依据本厂严格测试制定， 设备设计和规格如有变更， 恕不另行通知。 客户可以上 神牛官网查看最新的电子版说明， 了解产品最新资讯。 21.—年保修期， 消耗品电池、 适配器、 电源线等配件不在此保修范围内。 22. 经发现， 擅自检修设备， 将取消一年保修期， 维修需要收取相关费用。 23. 对于不规范操作引起的机器故障不在保修范围内。 请勿直视光源 本设备包含型号核准代码为 :CMIIT ID: 25J44811A014， 为该产品的无线电发射模块。 前言 感谢您购买神牛产品！...
  • Page 4 部件名称 灯体 1. 卡口推制 2. 灯珠 3. 保荣卡口 4.U 架 5. 挂线装置 6. 方向调节把手 7. 提手 8. ACC 接口 9. DC INPUT 接口 10. 快装装置...
  • Page 5 控制器 1. 开关按键 2. CP 接口 3. DC OUTPUT 接口 4. 调节旋钮 5. LED 状态灯 6. MODE 按键 7. MENU 按键 8. LOCK 按键 9. PRESET 按键 10. 彩屏 11. DMX OUT 接口 12. DMX IN 接口 13. USB-A 接口 14.
  • Page 6 M1000R 物品清单 灯体 ×1 U 架 ×1 控制器 ×1 保护盖 ×1 反光罩 BR30 ×1 控制器固定件 ×1 绑线绳 ×1 安全绳 ×1 直流电源线 ×1 交流电源线 ×1 说明书 ×1...
  • Page 7 M1000R K1 物品清单 灯体 ×1 控制器 ×1 U 架 ×1 保护盖 ×1 反光罩 BR30 ×1 控制器固定件 ×1 绑线绳 ×1 收纳包 ×1 安全绳 ×1 直流电源线 ×1 交流电源线 ×1 温馨提示： 说明书中线图均为示意图， 仅供参考。 由于产品不断更新 说明书 ×1 与升级， 产品实物与线图可能存在差异， 请以实物为准。...
  • Page 8 安装与拆卸 安装 U 架 1. 将灯具放于平面， 按住灯体上的快装装置按钮， 拨开扳手。 2. 双手握住 U 架两端， 对准快装装置插 3. 最后可将整灯安装在另购的滚轮灯架上， 入， 接着将两边扳手回拨锁紧。 锁紧滚轮灯架的固定旋钮即可。 该灯具重量大， 安装需小心谨慎， 以免造 成人身伤害。...
  • Page 9 拆卸 U 架 1. 双手握住 U 架将灯具从滚轮灯架 2. 按住快装装置按钮， 拨开扳手， 可 上取下来， 放在平面上。 将 U 架取出。 安装保护盖 / 反光罩 保护盖与反光罩的安装方法一致， 将保护盖或反光罩对准灯头卡口插入， 接着顺时针旋转即可。 ② ① 安装保护盖...
  • Page 10 ② ① 安装反光罩 拆卸保护盖 / 反光罩 保护盖与反光罩的拆卸方法一致， 按住卡口推制， 接着逆时针旋转保护盖或反光罩即可。 ① ② 拆卸保护盖...
  • Page 11 ① ② 拆卸反光罩 将控制器安装到灯架上 将控制器固定件把手拧松后插入灯架杆， 顺时针旋转把手锁紧固定件， 最后将控制器快装装 置对准固定件卡槽插入即可。...
  • Page 12 连接 DMX 控制台 1. 无线 DMX 连接 CRMX LumenRadio CRMX TX CRMX DMX512 CRMX 2. 有线 DMX 连接 DMX 连接 DMX512 DMX 连接 DMX 连接 注： 控制台及连接线需另购...
  • Page 13 供电 AC 100-240V ①在拆装连接线或电源线时请先关闭电源， 严禁通电时插拔。 ②在拆卸有锁扣按钮的电源线时， 需要先按住锁扣按钮同时逆时针旋转拔出。 开关机 接通电源后按下开关按键实现开机， 再次 按下实现关机。...
  • Page 14 模式选择 MODE MODE 短按 MODE 按键进入模式选择， 旋转调节旋钮可选 图中任意一种模式， 短按调节旋钮进入该模式的具 体设置。 CCT 模式 短按 MODE 按键进入模式选择， 选中 CCT 后短 按调节旋钮进入该模式， 通过短按并旋转调节旋 85.2 10000 钮设置参数值， 顺时针旋转递增参数值， 逆时针 旋转递减参数值。 亮度范围： 0.0％～ 100.0％ 色温范围： 1800K～ 10000K GM 范围： -100% ～ +100% HSI 模式 短按 MODE 按键进入模式选择，选中 HSI 后短 按调节旋钮进入该模式，通过短按并旋转调节旋...
  • Page 15 RGBW 模式 短按 MODE 按键进入模式选择， 选中 RGBW 后 短按调节旋钮进入该模式， 通过短按并旋转调节 旋钮设置参数值， 顺时针旋转递增参数值， 逆时 针旋转递减参数值。 亮度范围： 0.0％～ 100.0％ 红光范围： 0.0％～ 100.0％ 绿光范围： 0.0％～ 100.0％ 蓝光范围： 0.0％～ 100.0％ 白光范围： 0.0％～ 100.0％ GEL 模式 短按 MODE 按键进入模式选择， 选中 GEL 后短 按调节旋钮进入该模式， 通过短按并旋转调节旋 L-GEL 钮设置参数值，...
  • Page 16 FX 模式 短 按 MODE 按 键 进 入模 式 选 择，选 中 FX 后短按调节旋钮进 入该模式， 通 过旋转调 节旋钮可选 14 类光效， 短按调节旋钮进入 某一类光效的具体设置。 1. 闪光灯 此光效模拟闪光灯闪光或传统镁光灯闪光，常用于营造一种生动、活泼的氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 颜色：CCT / HSI 色温 / 色相：1800K-10000K / 0-360° 触发：自动 / 手动 速度：1-100 模式：闪光灯...
  • Page 17 4. 坏灯泡 此光效模拟电视机或屏幕的光线效果，常用于营造出一种冷淡、机械或数字化的氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 颜色：CCT / HSI 色温 / 色相：1800K-10000K / 0-360° 速度：1-100 5. 电视机 此光效模拟一盏损坏的灯泡闪光，常用于营造昏黄的环境氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 颜色：CCT / HSI 速度：1-100 6. 蜡烛 此光效模拟蜡烛的光线效果，常用于营造出一种柔和、温暖、闪烁的氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 速度：1-100 7. 火 此光效模拟火焰的光线效果，常用于营造出一种明亮、热烈、闪烁氛围。...
  • Page 18 9. 爆炸 此光效模拟爆炸的光线效果，常用于营造出一种明亮、猛烈、闪烁氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 颜色：CCT / HSI 色温 / 色相：1800K-10000K / 0-360° 触发：自动 / 手动 余烬：1-100 速度：1-100 10. 焊接 此光效模拟焊接的光线效果，常用于营造出一种炽热、机械的氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 颜色：CCT / HSI 色温 / 色相：1800K-10000K / 0-360° 速度：1-100 11. 警车 此光效模拟警车灯光的闪烁效果，常用于营造紧张、追逐或紧张氛围。...
  • Page 19 13. 彩光循环 此光效模拟模拟彩色光线的循环和变化效果，常用于营造一种梦幻、科幻的氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 饱和度：0%-100% 速度：1-100 14. 派对 此光效模拟彩色光线、闪光灯和激光等效果，常用于营造出一种狂欢、欢乐、高能氛围。 亮度：0.0％ -100.0％ 开关：开启 / 关闭 饱和度：0%-100% 速度：1-100 注：根据需求旋转调节旋钮设置当前参数值，设置完毕后短按并旋转调节旋钮可跳入下一栏参数进行设置；选 中手动时，通过短按一次调节旋钮触发一次该光效；某个光效设置完毕后短按 MODE 按键回到 14 类光效选择 界面。...
  • Page 20 菜单设置 短按 MENU 按键进入菜单界面， 旋转并短按 调节旋钮可进入图中任意一项的设置， 设置完 毕短按 MENU 按键回到菜单界面。 功率限制 平滑 平滑度 V1.00 版本与升级 恢复出厂设置 M1000R 灯具信息 1.DMX 短按调节旋钮进入 DMX 设置， 通过短按并 旋转调节旋钮设置参数值， 如下表所示。 终止开关 增强通道...
  • Page 21 注： 使用 DMX/RDM 控制台控制灯具， 可登录官网 https://www.godox.com.cn/ 下载 DMX 模式表。...
  • Page 22 扫描二维码即可下载“Godox KNOWLED”app （目前 仅限平板下载和使用） 。 CRMX BT 转 CRMX 1. 首先通过 CRMX BT，将安卓 /iOS 平板与 Godox TimoLink TRX 建立连接； 2. 再将 Godox TimoLink TRX 与 CRMX 灯具建立连接，或与 DMX 灯具（配合 Godox TimoLink RX 使用）建立连接； 3. 最后在“Godox KNOWLED”app 中配置灯具即可控制。 注： TimoLink TRX/RX 为另购物品。...
  • Page 23 3. 蓝牙 短按调节旋钮进入蓝牙设置，通过短按并旋转 调节旋钮设置开启或关闭；如需进行蓝牙复位， 旋转调节旋钮到复位栏，短按调节旋钮即可复 位；下方蓝牙 MAC 码方便查找灯具。 MAC: *** “GODOX Light”App 下载 描下面二维码即可下载“Godox Light”手机 app （安卓和苹果系统都可以使用） 。 注： 1. 首个移动设备 （手机或平板电脑） 可直接使用 app 操控灯体。 更换其他移动设备时， 灯体需进行蓝牙重 置方可正常使用 app。 2. App 需升级至 V3.0 以上版本。...
  • Page 24 4. 以太网 短按调节旋钮进入以太网设置， 通过短按并 手动 旋转调节旋钮设置网络模式， 如下表所示。...
  • Page 25 5.Art-Net & sACN 短按调节旋钮进入 Art-Net & sACN 协议设 置， 通过短按并旋转调节旋钮设置参数值， 如 下表所示。 一级选项 二级选项 说明 Art-Net&sACN 自动 /Art-Net/sACN/ 关 自动： 接受 Art-Net&sACN 两种协议。 Art-Net： 只接受 Art-Net 协议。 sACN： 只接受 sACN 协议。 关： 不接受网络协议。 Art-Net Net 0-127 选择 Art-Net 网络 Art-Net Sub-Net 0-15 在...
  • Page 26 7. 调光曲线 短按调节旋钮进入调光曲线设置， 通过旋转 调节旋钮可选线性 /S 曲线 / 指数 / 对数， 选定后短按调节旋钮完成设置。 指数 对数 8. 平滑度 短按调节旋钮进入平滑度设置， 通过旋转调 平滑度 节旋钮可选默认 / 平滑 / 平滑关， 选定后短 按调节旋钮完成设置。 默认 平滑 平滑关 平滑度 备注 默认 亮度数据进行基础平滑处理， 实现平滑调光， 缩短响应时间 平滑度 亮度数据进行平滑处理， 实现超平滑调光， 响应时间慢 关闭 未对亮度数据进行平滑处理，...
  • Page 27 控制模式 适用环境 调光特性 闪烁 常规模式 正常调光 整个调光范围内都很好 不太会出现闪烁 低亮模式 电视 / 电影 低亮度水平时很好 可能出现闪烁 高速模式 不支持调光 无闪烁 10. 色域空间 短按调节旋钮进入色域空间设置， 通过短按 色域空间 7. 控制模式 并旋转调节旋钮设置。 原始色域 色域空间 色域空间： 原始色域、 校色色域、 Rec.709、 校色色域 DCI-P3。 Rec.709 DCI-P3 11. 风扇 短按调节旋钮进入风扇设置， 通过旋转调 节旋钮可选静音 / 自动 / 中速 / 高速， 选定 后短按调节旋钮完成设置。...
  • Page 28 旋钮可选简体中文 / English， 选定后短按调 节旋钮完成设置。 14. 版本与升级 短按调节旋钮进入版本与升级， 此界面可查 看固件版本号与升级提示。 升级详情 1. 在官网（https://www.godox.com.cn/firmware-continuous-light）下载新固件到 U 盘上。 2. 在关机状态下， 将存有新固件的 U 盘插入 USB-A 接口。 3. 开机， 灯具自动进入升级界面。 4. 升级完毕自动跳回主界面。 注： 1. 必须在官网上下载新固件， 存放在 U 盘根目录里， 而且仅有一个 BIN 文件。 2.USB-A 接口支持供电， 输出电压电流 5V 1.5A，...
  • Page 29 16. 灯具信息 短按调节旋钮进入灯具信息， 此界面可查看 如图示内容。 认证信息： CE FCC 锁定设置 短按 LOCK 按键， 屏幕出现 〈 〉 表示当前 界面被锁定； 再次短按 LOCK 按键便可解锁。 注： 此锁定功能仅锁定控制器操控面板， 其他操作 方式仍可正常操作。 认证信息： CE FCC 预存设置 短按 PRESET 按键进入灯具光效的预设界 预设 7. 控制模式 面， 旋转调节旋钮选择 1-20 组预设。 预设 1 4.7% 1.
  • Page 30 照度数据 （常规模式） 色温 测试条件 照度单位 裸灯 1850 9900 3230 1770 1130 搭配反光罩 BR30 1800K 14100 5060 2420 1340 搭配菲涅尔镜头 1310 BF10( 聚光 ) 搭配菲涅尔镜头 8530 2700 1560 BF10( 泛光 ) 4280 1720 裸灯 21300 7370 3900 2470 搭配反光罩 BR30 2800K 1980 31500 11100...
  • Page 31 色温 测试条件 照度单位 3700 1500 裸灯 18700 6470 3430 2190 搭配反光罩 BR30 8500K 1740 搭配菲涅尔镜头 27500 9670 4840 2880 2560 BF10( 聚光 ) 16200 5720 3160 2090 搭配菲涅尔镜头 BF10( 泛光 ) 1500 3570 1450 裸灯 18200 6260 3340 2130 搭配反光罩 BR30 10000K 1690 26800...
  • Page 32 照度数据 （高速模式） 色温 测试条件 照度单位 裸灯 2160 11500 3940 2160 1310 搭配反光罩 BR30 1800K 1070 16000 5890 2970 1780 搭配菲涅尔镜头 1490 BF10( 聚光 ) 搭配菲涅尔镜头 10400 3520 1930 1200 BF10( 泛光 ) 4990 2070 1160 裸灯 25100 8870 4770 2950 搭配反光罩...
  • Page 33 色温 测试条件 照度单位 裸灯 4300 1830 1010 22000 7710 4120 2590 搭配反光罩 BR30 8500K 2040 32700 11600 5750 3460 搭配菲涅尔镜头 3040 1080 BF10( 聚光 ) 搭配菲涅尔镜头 19300 6910 3780 2360 1790 BF10( 泛光 ) 4160 1770 裸灯 21400 7510 4020 2510 搭配反光罩...
  • Page 34 规格参数 M1000R 型号 100V-240V~50/60Hz 供电 1150W （Max.） 控制器输入功率 1800K-10000K 色温 -100％ ~100％ GM 调节 0.0%-100.0% 调光范围 线性 / S 曲线 / 指数 / 对数 调光曲线 14 类 FX 光效 平均≥ 95 平均≥ 94 TLCI IP54 灯体 / 控制器防水等级 DMX 512 控制台控制， 支持 RDM 协议 /LumenRadio 控制方式...
  • Page 35 Important Safety Instructions and Precautions First of all, as the most basic principle: This product is a professional lighting set equipment and should be used by professional lighting engineers or under the guidance of professionals. Basic safety attentions must always be followed during use, as follows: 1.
  • Page 36 20. The safety instructions are formulated according to the strict testing of the factory, and the design and specifications of the equipment are subject to change without prior notice. For latest product information, please check the GODOX website and view latest electronic instruction.
  • Page 37 Name of Parts Light Body 1. Mount Locking Pusher 2. Lamp Bead 3. Bowens Mount 4. U-type Bracket 5. Hanging Device 6. Direction Adjust Handle 7. Handle 8. ACC Port 9. DC INPUT Port 10. Quick Install Device...
  • Page 38 Controller 1. Power Switch Button 2. CP Port 3. DC OUTPUT Port 4. Select Dial 5. LED Status Indicator 6. MODE Button 7. MENU Button 8. LOCK Button 9. PRESET Button 10. Display 11. DMX OUT Port 12. DMX IN Port 13.
  • Page 39 What’s Inside M1000R Light Body ×1 U-type Bracket ×1 Controller ×1 Protection Cover ×1 Reflector BR30 ×1 Controller Mounting Tying Rope ×1 Device ×1 Safety Rope ×1 DC Power Cord ×1 AC Power Cord ×1 Instruction Manual ×1...
  • Page 40 What’s Inside M1000R K1 Light Body ×1 U-type Bracket ×1 Controller ×1 Protection Cover ×1 Reflector BR30 ×1 Controller Mounting Tying Rope ×1 Device ×1 Safety Rope ×1 DC Power Cord ×1 AC Power Cord ×1 Instruction Manual ×1 Note: Due to continuous updates and upgrades of the products, there may be differences between the actual products and the pictures.
  • Page 41 Installation and Disassembly Install the U-type Bracket 1. Place the light on a flat surface, press down the quick install device button and remove the wrench. 2. Align both ends of the U-type bracket 3. Install the light on the roller stand and with the quick install device and insert in, lock the fixing knob on the roller stand.
  • Page 42 Disassemble the U-type Bracket 1. Hold the handle of the U-type bracket and remove it from the roller stand then place it on a flat surface. 2. Press and hold the quick install device button and release the wrench to remove the U-type bracket.
  • Page 43 Install the Protection Cover/Reflector Align the protection cover or the reflector with the mount and rotate clockwise to install. ② ① Install the Protection Cover ② ① Install the Reflector...
  • Page 44 Disassemble the Protection Cover/Reflector Press and hold the mount locking pusher and rotate counterclockwise to remove the protection cover or the reflector. ① ② Disassemble the Protection Cover ① ② Disassemble the Reflector...
  • Page 45 Install the Controller onto the Light Stand Loosen the handle of controller mounting device and insert the light stand pole, rotate the handle clockwise to lock the mounting device, then align the quick install device with the slot of mounting device and insert it. Connecting to DMX Controller 1.
  • Page 46 2. Wired DMX Connection Connection DMX512 DMX Connection DMX Connection Note: The controller and the connection cable are sold separately. Power Supply AC 100-240V ① Please turn off the power when disassembling and installing the connection cable or power cord, it is strictly forbidden to plug and unplug when the power is on. ②...
  • Page 47 Power Switch Press the power switch after connected to power source to turn on or off the device. Mode Selection MODE MODE Short press the MODE button to enter selection interface, rotate the select dial to select the desired mode, then press it to enter the corresponding parameter settings.
  • Page 48 HSI Mode Short press the MODE button to enter mode selection, rotate and press the select dial to select HSI mode, in which you can adjust the DIM/HUE/SAT. Rotate the select dial clockwise to increase the parameters, while rotate anticlockwise to decrease the parameters.
  • Page 49 X-Y Mode Short press the MODE button to enter mode selection, rotate and press the select dial to select X-Y mode, in which you can adjust the DIM/X coordinate/Y coordinate/color temperature/color space. Rotate the select dial clockwise to increase the parameters, while rotate anticlockwise to decrease the parameters.
  • Page 50 2. Lightning This effect simulates the natural thunder and lightning and is often used to create a tense, terrifying or mysterious atmosphere. DIM: 0.0％～100.0％ Switch: Turn on/off the effect CCT: 1800K-10000K Trigger: Auto/Manual Times: Random/1-10 Frequency: Random /2-20 3. Cloudy This effect simulates the effect of cloud occlusion and is often used to create a gloomy, oppressive or sad atmosphere.
  • Page 51 6. Candle This effect simulates the effect of light from a candle and is often used to create a soft, warm, shimmering atmosphere. DIM: 0.0％～100.0％ Switch: Turn on/off the effect Speed: 1-100 7. Fire This effect simulates the effect of light from flame and is often used to create a bright, warm, shimmering atmosphere.
  • Page 52 10. Welding This effect simulates the effect of light from welding and is often used to create a hot, mechanical atmosphere. DIM: 0.0％～100.0％ Switch: Turn on/off the effect Color: CCT/HSI CCT/HUE: 1800K-10000K/0-360° Speed: 1-100 11. Cop Car This effect simulates the effect of light from cop car and is often used to create a tension, chasing atmosphere.
  • Page 53 14. Party This effect simulates the effect of colorful lights, flashes and laser, and is often used to create a carnival, fun, high energetic atmosphere. DIM: 0.0％～100.0％ Switch: Turn on/off the effect SAT: 0%-100% Speed: 1-100 Note: Please rotate the select dial to adjust the parameters, then press and rotate it to the next parameter. Select manual, the effect can be triggered once by pressing the select dial once.
  • Page 54 1. DMX Address Short press the select dial to enter DMX interface, press and rotate the select dial to DMX Mode adjust the following settings. RDX State DMX Lost Hold Last Command Termination Extend DMX Channels Level 1 Option Level 2 Option Description Address 001-512...
  • Page 55 CRMX BT to CRMX 1. First, connect the Android/iOS tablet to Godox TimoLink TRX via the CRMX BT. 2. Then connect Godox TimoLink TRX to CRMX fixtures, or DMX fixtures (used with Godox TimoLink RX). 3. Finally, add the fixtures in "Godox KNOWLED" app to control them.
  • Page 56 The MAC code is on the corner for quick check. MAC:A426 Download“GODOX Light”App Scan the QR code to download the "Godox Light" smartphone app (can be used in Android and iOS). Note: 1. The app can be used directly on the firstly installed device (smartphone or tablet).
  • Page 57 5. Art-Net & sACN Short press the select dial to enter Art-Net & sACN interface, press and rotate the select dial to adjust the parameters as follows.
  • Page 58 Level 1 Option Level 2 Option Description Art-Net&sACN Auto/Art-Net/sACN/Off Auto Art-Net & sACN two protocols are accepted. Art-Net Only Art-Net protocol. sACN Only sACN protocol. Off No network protocols are accepted. Art-Net Net 0-127 Art-Net network Art-Net Sub-Net 0-15 Choose Art-Net subnet in Art-Net network Art-Net Port 0-15 Art-Net port...
  • Page 59 8. Smoothing Short press the select dial to enter smoothing Smoothing setting interface. Rotate and short press the select dial to choose among default, smooth and off. Default Smooth Smoothing Note Default The brightness data is basically smoothed to achieve smooth dimming and shorten the response time.
  • Page 60 10. Color Space Short press the select dial to enter color space Color Space interface, press and rotate the select dial to Color Space Original Gamut choose among original gamut, correction gamut, Rec.709 and DCI-P3. 11. Fan Short press the select dial to enter fan interface.
  • Page 61 Firmware Upgrade 1. Download the new firmware to the U disk from official website (https://www.godox.com/ firmware-continuous-light). 2. Turn off the device. Insert the U disk with new firmware into the USB-A port. 3. Turn on the device, and it will automatically enter the upgrading interface.
  • Page 62 15. Fixture Info Short press the select dial to enter fixture Fixture Info info interface to check the detailed fixture information . Model: M1000R UID: Firmware Version: V1.0 Certification: CE FCC Temperature: 21℃ Lock Setting Short press the LOCK button, the panel is Fixture Info locked when <...
  • Page 63 Illuminance Data(Normal Mode) Testing Condition Unit Bare Light 1850 With Reflector 9900 3230 1770 1130 1800K BR30 With Fresnel Lens 14100 5060 2420 1340 BF10 (spot) 1310 With Fresnel Lens 8530 2700 1560 BF10 (flood) 4280 1720 Bare Light 21300 7370 3900 2470...
  • Page 64 Testing Condition Unit Bare Light 3700 1500 With Reflector 18700 6470 3430 2190 8500K BR30 1740 With Fresnel Lens 27500 9670 4840 2880 BF10 (spot) 2560 With Fresnel Lens 16200 5720 3160 2090 BF10 (flood) 1500 Bare Light 3570 1450 With Reflector 18200 6260...
  • Page 65 Illuminance Data(Highspeed Mode) Testing Condition Unit Bare Light 2160 With Reflector 11500 3940 2160 1310 1800K BR30 1070 With Fresnel Lens 16000 5890 2970 1780 BF10 (spot) 1490 With Fresnel Lens 10400 3520 1930 1200 BF10 (flood) 4990 2070 1160 Bare Light 25100 8870...
  • Page 66 Testing Condition Unit Bare Light 4300 1830 1010 With Reflector 22000 7710 4120 2590 8500K BR30 2040 With Fresnel Lens 32700 11600 5750 3460 BF10 (spot) 3040 1080 With Fresnel Lens 19300 6910 3780 2360 BF10 (flood) 1790 4160 1770 Bare Light 21400 7510...
  • Page 67 Technical Data Model M1000R Power Supply 100V-240V~50/60Hz Controller Input Power 1150W （Max.） 1800K-10000K GM Adjust -100％ ~100％ Brightness Range 0.0%-100.0% Dimming Curves linear, S-curve, exponential, logarithmic FX Mode Average≥95 TLCI Average≥94 Light Body/Controller IP54 Protection Grade Controlling Methods DMX 512 controller， support RDM protocol/LumenRadio CRMX/Etherne/Art-Net&sACN protocol /Bluetooth app/ controller control Bluetooth Controlling Distance...
  • Page 68 FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 69 Maximum EIRP Power: 1.57dBm(BT) / 3.26dBm(CRMX) Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link: https://www.godox.com/eu-declaration-of-conformity/...
  • Page 70 产品保修 尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！ 产品信息 型号 产品条码 用户信息 姓名 联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注：此表应由销售商盖章确认。 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠品及其他出厂后附加的部件等 ) 不在此保修承诺内。 保修期 产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日 以购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我 们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。 如您不能提供有效的保修卡， 则在我们确认产品或部件属于保修范围的情况下， 也可以为您提供保修， 但这不作为我们的义务。...
  • Page 71 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期；②错误 或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别 信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的 故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 保修期 （月 ） 产品类别 选件名称 保修服务类型 电路板 客戶送修 部件 如外壳、 保护罩、锁紧装置、 无 无保修 其他 包装等。 神牛产品售后服务电话 0755-29609320-8062...
  • Page 72 If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you...
  • Page 73 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
  • Page 74 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com...
