Godox KNOWLED MS60R/Bi Instruction Manual

Godox KNOWLED MS60R/Bi Instruction Manual

Bi-color led light
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
诺力双色温 LED 影视灯
KNOWLED Bi-color LED Light
使用手册
Instruction Manual
V1.00 固件 /Firmware
V1.2
说明书 /Instruction Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the KNOWLED MS60R/Bi and is the answer not in the manual?

Questions and answers

Related Manuals for Godox KNOWLED MS60R/Bi

Summary of Contents for Godox KNOWLED MS60R/Bi

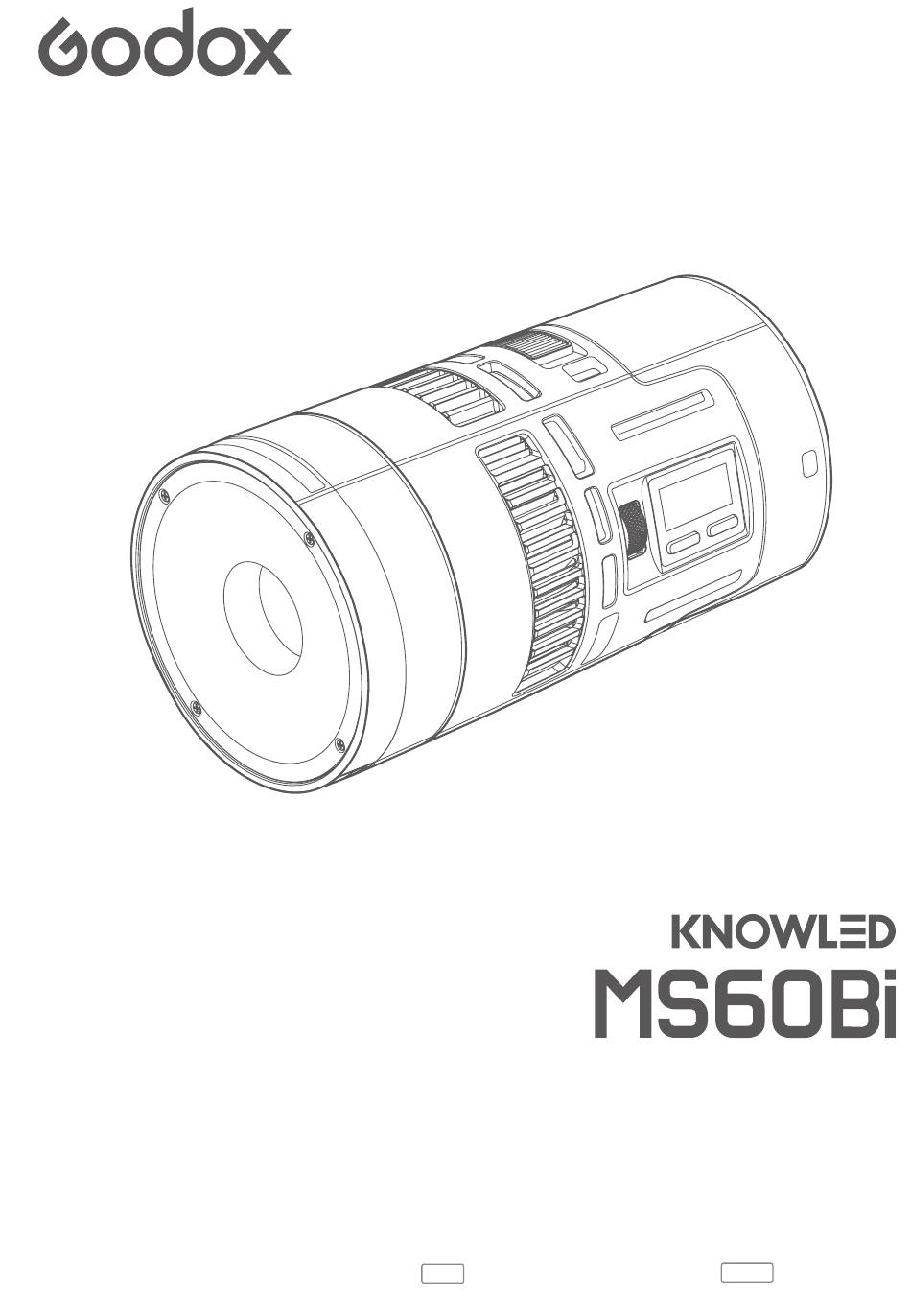

  • Page 1 诺力双色温 LED 影视灯 KNOWLED Bi-color LED Light 使用手册 Instruction Manual V1.00 固件 /Firmware V1.2 说明书 /Instruction Manual...
  • Page 2 重要的安全说明及注意事项 首先作为最基本原则： 本产品为专业灯光布景设备， 应由专业灯光师使用或在专业人士指导 下使用。 使用时必须始终遵循基本的安全预防措施， 具体安全预防措施如下： 使用前必须阅读并理解产品说明书。 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞 灯具或私用灯具造成人身伤害。 本灯具并非普通照明灯具， 不可用于普通照明， 任何有过眼部损伤或眼部敏感的人群均 应避免使用本灯具。 灯具点亮时， 必须小心使用， 禁止接触高温部件， 如 LED 灯珠， 以免造成灼伤。 灯具点亮时， 任何情况下均禁止直视灯珠。 应该在专业灯光师指导下使用强光， 任何情 况下避免长时间处于强光环境， 如引起眼睛不适， 请及时关闭灯具， 暂停使用， 请及时就医。 倘灯珠损坏或因热变形， 应停止使用， 并及时联系制造商、 服务代理商或合格的维修人 员更换灯珠， 以免发生意外。 本产品仅适用于...
  • Page 3 本产品已通过 ROHS， CE 和 FCC 认证， 请参考相关国家标准使用和操作。 安全说明依据本厂严格测试制定， 设备设计和规格如有变更， 恕不另行通知。 客户可以 上神牛官网查看最新的电子版说明， 了解产品最新资讯。 部分产品内置锂电池， 此类产品请使用专用的充电器进行充电， 并且按正确的操作说明， 在规定的电压、 温度范围内使用。 部分产品使用电池供电， 此类产品请勿使用说明书中未指定的任何电池、 电源或附件。 请将电池和其他附件置于儿童及婴幼儿无法触及之处。 如果儿童或婴幼儿吞下电池或附 件， 请立刻就医。 如果电池漏液、 变色、 变形、 冒烟或发出异味， 请立刻将其取出。 在取出 过程中请小心， 以免烫伤。 如果继续使用， 可能会引起火灾、 触电或皮肤烫伤。 请勿使用 任何变形或改造过的电池。 请勿拆卸或改造本产品或电池。 请勿加热电池或焊接电池。 请勿让电池与火或水接触。...
  • Page 4 部件名称 1. 灯珠 10. 开关按键 2. 调节按钮（滚动 / 按压） 11. 灯体 USB-C 接口 3. MODE 按键 12. 卡口推制 4. MENU 按键 13. 电池 USB-C 接口 5. 彩屏 14. 电池电量指示灯 6. NFC 感应区域 15. 挂绳孔 *2 7. 电池 16. 电池电量指示灯按键 8. 1/4”接口 17.
  • Page 5 MS60Bi 物品清单 灯体 × 1 透镜反光杯 × 1 电池 × 1 (MS60BAT01) USB-C 充电线 × 1 转接座 × 1 收纳包 × 1 （80cm） （AD-E2） 说明书 × 1...
  • Page 6 MS60Bi 2K 物品清单 灯体 × 2 透镜反光杯 × 2 适配电源 × 2 （MS60PA01） 电池 × 4 转接座 × 2 (MS60BAT01) （AD-E2 ） 磁吸套件 × 2 （MK）...
  • Page 7 变焦透镜 × 2 深口柔光箱 1' × 1 四角柔光箱 1' ×1' × 1 （SP1） （SS11） （SZL2 ） E27 转接件 × 2 USB-C 充电线 × 2 电源线 × 2 （20cm） 1 拖 4 电源线 × 1 收纳箱 × 1 说明书 × 1...
  • Page 8 MS60Bi 4K 主灯物品清单 适配电源 × 4 灯体 × 4 透镜反光杯 × 4 (MS60PA01) 电池 × 8 转接座 × 4 E27 转接件 × 4 (MS60BAT01) (AD-E2) USB-C 充电线 × 4 电源线 × 4 1 拖 4 电源线 × 1 （20cm） 收纳箱 × 1 说明书...
  • Page 9 MS60Bi 4K 附件物品清单 磁吸套件 × 2 (MK) 变焦透镜 × 2 柔光球 × 2 聚光镜 × 2 (SZL2) (DL5 Lite) 四角柔光箱 1' ×1' × 1 收纳箱 × 1 深口柔光箱 1' × 1 (SS11) （SP1） 温馨提示：说明书中线图均为示意图，仅供参考。由于产品不断更新与升级，产品实物与线图可能存在差异， 请以实物为准。...
  • Page 10 安装 / 拆卸透镜反光杯 安装： 将透镜反光杯对准灯头卡口插入，再顺时针旋转即可安装完毕。 以透镜反光杯上的 标志指向卡口推制，透镜反光杯与灯体侧面的对齐线连成一条，为 正确安装。 ② ① 拆卸： 按住卡口推制，逆时针旋转透镜反光杯即可拆卸完毕。 ① ②...
  • Page 11 安装 / 拆卸转接座 AD-E2 安装： 灯体上的 1/4”接口对准螺丝，顺时针滚动锁紧装置，灯体与转接座即安装为一体，再 安装于另购的三脚架即可。 拆卸： 如需拆卸，逆时针滚动锁紧装置，可将灯体取下。 ① ② 电池说明 安装： 灯体与电池两端的金属触点对齐，将电池卡入槽内向下按压，电池拆卸推制“咔” 一声自动锁紧，电池安装完毕。...
  • Page 12 拆卸： 按住电池拆卸推制，将电池向上拔出即可。 ① ② 指示灯： 按下电池电量指示灯按键， 电池充电： 电池上设有 USB-C 接口，在 可随时查看电池电量。 灯具关机状态下插入标配的 USB-C 充电 线，接入电源可给电池充电，请勿在开机 状态下进行充电。...
  • Page 13 灯体 USB-C 口供电 灯体上设有 USB-C 接口，插入标配的 USB-C 充电线后，接入电源可给灯具供电，此供电方 式无法给电池充电。 注：需使用＞60W 的供电设备 有线 DMX 连接 灯体 USB-C 接口插入 DMX 转接线 DMX-C1 后灯具即具备 DMX 输出口和 DMX 输入口， 再使用 DMX 连接线连接控制台并串联灯具，进行有线 DMX 连接。 注：上文提到的 DMX 转接线 DMX-C1、DMX 控制台、DMX 连接线皆为另购物品。...
  • Page 14 套装 / 另购附件 以下列举的附件为另购附件或不同套装中内含的附件，是否含有以下附件请查看实际购买的 物品清单。 电源线 1 拖 4 电源线 USB-C 充电线（20cm） USB-C 充电线（80cm） 反光罩 SR15 回光灯反光罩 BeamLight S20 投影筒 SP36K 投影筒 SP50K...
  • Page 15 DMX 转接线 DMX-C1 球形柔光罩 SL1 束光筒 AK-SN 格栅 SS11G 格栅 SP1G 裙边 SL1S 四叶挡板 AK-B4...
  • Page 16 适配电源 MS60PA01 1. 灯体与适配电源两端的金属触点对齐，将适配电源卡入槽内向下按压，电池拆卸推制“咔” 一声自动锁紧即安装完毕。 2. 如需拆卸，按住电池拆卸推制的同时将适配电源向上拔出即可。 3. 适配电源上设有 8 字电源插座，通过 8 字电源线连接，接入电源可给灯具供电。 8 字电源插座 USB-C 输出接口 挂绳孔 推制 挂绳孔...
  • Page 17 E27 转接件 1. 将适配电源安装于灯体，E27 转接件插入 8 字电源插座后按压推制进行锁紧。 ① ② ③ 2. 如需拆卸，拨动推制“咔”一声表示已解锁，将 E27 转接件拔出即可。 ② ①...
  • Page 18 变焦透镜 SZL2 1. 实现光束变焦，调节范围 15° ~30°。 2. 将 SZL2 对准灯头卡口插入，顺时针旋转即可安装完毕。 3. 如需拆卸，按住卡口推制，逆时针旋转 SZL2 即可。 ② ① 聚光镜 DL5 Lite 1. 需配合变焦透镜 SZL2 使用。 2. 先将变焦透镜 SZL2 安装在灯体，再将 DL5 Lite 安装口对准 SZL2 插入，往前拨动 SZL2 的 推制即可锁紧。 3. 如需拆卸，往回拨动 SZL2 的推制，解锁成功即可取下 DL5 Lite。...
  • Page 19 磁吸套件 MK 1. 束光筒、变形片配合透镜反光杯使用；束光筒也可在裸灯上使用，套于灯头卡口即可。 2. 四叶挡板、半球扩散罩配合磁吸转接环使用。 3. 磁吸转接环安装：将磁吸转接环对准灯头卡口插入后顺时针旋转，卡口推制自动锁紧即安 装完毕。 ② ① ③...
  • Page 20 四角柔光箱 SS11 1. 先将柔光箱安装在卡盘上，内侧有魔术贴可粘贴上外白布与格栅，将四角柔光箱 SS11 组 装好。 2. 将组装好的 SS11 对准灯头卡口插入，顺时针旋转即可安装完毕。 3. 如需拆卸，按住卡口推制，逆时针旋转 SS11 即可。 深口柔光箱 SP1 1. 先将柔光箱安装在卡盘上， 内侧有魔术贴可粘贴上外白布与格栅， 将深口柔光箱 SP1 组装好。 2. 将组装好的 SP1 对准灯头卡口插入，顺时针旋转即可安装完毕。 3. 如需拆卸，按住卡口推制，逆时针旋转 SP1 即可。...
  • Page 21 NPF 电池转接板 MS60NPA 1. 重要说明： 请确保另购电池的带载能力≥ 70W，以保证灯具在高亮度模式下正常工作。 或者可以降低灯具的亮度输出，减轻电池负载，避免因超载而触发自动关机。 2. 灯体与 MS60NPA 两端的金属触点对齐，将 MS60NPA 卡入槽内向下按压，电池拆卸推制 “咔”一声自动锁紧即安装完毕，另购电池装入 MS60NPA 即可。 3. 如需拆卸，按住电池拆卸推制的同时将 MS60NPA 向上拔出即可。 4. 转接板上设有 DC 口， 插入另购的转接线与 14.8V 的 V 口电池连接， 可进行 V 口电池供电。 ② ① DC 口...
  • Page 22 柔光球 1. 转接环设计为一面平整另一面有凹槽，将平整面套进柔光球内组装好，外露的凹槽面对 准灯头卡口插入再顺时针旋转，卡口推制自动锁紧。 2. 如需拆卸，按住卡口推制，逆时针旋转柔光球即可。 ② ① 温馨提示：另购附件以线图展示，仅供参考。由于产品不断更新与升级，产品实物与线图可能存在差异， 请以实物为准。 开关机 接通电源后拨动开关按键至 ON 实现开机，拨动至 OFF 实现关机，灯具内设防误触功能， 可在菜单内找到该项，设置开启或关闭。...
  • Page 23 CCT 模式 短按 MODE 按键，出现 CCT 设置界面，滚动 ＞10h 调节按钮可选亮度和色温调节。 6500 亮度：短按调节按钮进行亮度调节，向上滚动 递增亮度值， 向下滚动递减亮度值， 调节范围： 0％～100％ （以 0.1％为增量）。 色温：亮度设置完毕后短按并滚动调节按钮至 色温栏，短按调节按钮进行色温调节，向上滚 动递增色温值，向下滚动递减色温值，调节范 围：2800K～6500K （以 100K 为增量）。 FX 模式 闪光灯 短按 MODE 按键，出现 FX 光效设置界面， 通过滚动调节按钮可选 11 类光效，短按调 节按钮进入某一类光效的具体设置；向上滚 动递增参数值，向下滚动递减参数值。 1. 闪光灯 此光效模拟闪光灯闪光或传统镁光灯闪光，常用于营造一种生动、活泼的氛围。 开关：开启...
  • Page 24 3. 多云 此光效模拟云层遮挡效果，常用于营造一种阴沉、压抑或悲伤氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 亮暗比例：30%-90% 速度：随机 /1-100 4. 坏灯泡 此光效模拟一盏损坏的灯泡闪光，常用于营造昏黄的环境氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 色温：2800K-6500K 速度：1-100 5. 电视机 此光效模拟电视机或屏幕的光线效果，常用于营造出一种冷淡、机械或数字化的氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 速度：1-100 6. 蜡烛 此光效模拟蜡烛的光线效果，常用于营造出一种柔和、温暖、闪烁的氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 速度：1-100 7.
  • Page 25 8. 烟花 此光效模拟烟花的光线效果，常用于营造出一种绚丽、多彩、浪漫的氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 余烬：1-100 速度：1-100 9. 爆炸 此光效模拟爆炸的光线效果，常用于营造出一种明亮、猛烈、闪烁氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 色温：2800K-6500K 余烬：1-100 速度：1-100 触发：自动 / 手动 10. 焊接 此光效模拟焊接的光线效果，常用于营造出一种炽热、机械的氛围。 开关：开启 / 关闭 亮度：0％ -100％（以 0.1％为增量） 色温：2800K-6500K 速度：1-100 11.SOS 此光效模拟 SOS 求救信号的闪烁效果，常用于营造危险、求救或紧急情况氛围。 开关：开启...
  • Page 26 菜单设置 短按 MENU 按键进入菜单界面，滚动调节按 MEMU 钮进行选择，选定后短按调节按钮进入该项 的具体设置。 1.DMX 短按调节按钮进入 DMX 设置，通过滚动并 短按调节按钮设置参数值，如下表所示。 DMX 地址 DMX 模式 RDM 状态 开 DMX 丢失状态 终止开关 增强通道 注：使用 DMX/RDM 控制台控制灯具，可登录官网 https://www.godox.com.cn/ 下载 DMX 模式表。...
  • Page 27 “Godox KNOWLED”app 下载 扫描二维码即可下载“Godox KNOWLED”app （目前仅限平板下载和使用）。 CRMX BT 转 CRMX 1. 首先通过 CRMX BT，将安卓 /iOS 平板与 Godox TimoLink TRX 建立连接； 2. 再将 Godox TimoLink TRX 与 CRMX 灯具建立连接，或与 DMX 灯具（配合 Godox TimoLink RX 使用）建立连接； 3. 最后在“Godox KNOWLED”app 中配置灯具即可控制。 注： TimoLink TRX/RX 为另购物品。...
  • Page 28 短按调节按钮进入蓝牙设置，通过短按并滚 蓝牙 动调节按钮设置开启或关闭；如需进行重置， 关 蓝牙 滚动调节按钮到重置栏，短按调节按钮可选 重置 确定重置或取消重置，选定后短按调节按钮 MAC:E900 即可；下一栏可查看蓝牙 MAC 码，方便查 找灯具。 “Godox Light”app 下载 扫描二维码即可下载“Godox Light”手机 app （安卓和苹果系统都可以使用）。 注： 1. 首个移动设备（手机或平板电脑）可直接使用 app 操控灯体。更换其他移动设备时，灯体需进行蓝牙重 置方可正常使用 app。 2.app 需升级至 V3.0 以上版本。 “Godox Light”app 固件升级 固件升级 手机中打开 Godox Light，进入其中一个 场景，点击 +（添加设备），设备添加完...
  • Page 29 4. 调光曲线 短按调节按钮进入调光曲线设置，通过滚动 调光曲线 调节按钮可选线性 /S 曲线 / 指数 / 对数，选 线性 定后短按调节按钮完成设置。 S 曲线 指数 对数 5. 平滑度 短按调节按钮进入平滑度设置，通过滚动调 平滑度 节按钮可选默认 / 平滑 / 平滑关，选定后短 默认 按调节按钮完成设置。 平滑 平滑关 平滑度 备注 默认 亮度数据进行基础平滑处理，实现平滑调光，缩短响应时间 平滑度 亮度数据进行平滑处理，实现超平滑调光，响应时间慢 关闭 未对亮度数据进行平滑处理，响应时间最快 6. 控制模式 控制模式...
  • Page 30 7. 风扇 风扇 短按调节按钮进入风扇设置，通过滚动调节 静音 按钮可选静音 / 自动 / 中速 / 高速，选定后 短按调节按钮完成设置。 自动 中速 高速 8. 防误触 短按调节按钮进入防误触设置，通过滚动调 防误触 节按钮可选开启或关闭，选定后短按调节按 钮完成设置；开启防误触后，开机不会立刻 开 关 进入主界面，屏幕会出现解锁方法，如图示 向下滚动调节按钮即可进入主界面。 9. 灯具编号 灯具编号 短按调节按钮进入灯具编号设置，通过滚动 调节按钮可选 Off/1-2048，选定一个灯具编 号，受控 DMX 后屏幕会显示设置的编号。 CRMX...
  • Page 31 10. 屏幕设置 短按调节按钮进入屏幕设置，通过滚动调节 屏幕设置 按钮设置 10%-100% 屏幕亮度。 11. 语言 短按调节按钮进入语言设置，通过滚动调节 语言 按钮可选简体中文 /English，选定后短按调 简体中文 节按钮完成设置。 English 12. 恢复出厂设置 短按调节按钮进入恢复出厂设置，通过滚动 恢复出厂设置 调节按钮可选确定 / 取消，当您短按调节按 钮确定恢复出厂，灯具将自动重启，界面会 确定 取消 出现简体中文和 English 选项，设置您需要 的语言后灯体亮度值自动变为 100％且界面 来到 CCT 模式。 13. 灯具信息 短按调节按钮进入灯具信息，此界面可查看 型号 : MS60Bi 如图示内容。...
  • Page 32 NFC 加灯 通过手机 NFC 功能与灯具 NFC 芯片相互通信后完成快速添加灯具到【Godox light】App 中。 1、前置条件：灯具支持 NFC 添加、 【Godox light】App 版本 V3.2.4 以上、手机开启蓝牙和 NFC 功能。 2、 使用方法：前置条件成立情况下， 打开 【Godox light】 进入对应场景中， 点击 【+】 选择 【NFC 加灯】功能，进入【NFC 添加设备】页面将手机 NFC 感应区靠近灯具感应区即可完成加灯， 支持多灯添加。 注意：Android 系统直接靠近感应加灯，iOS 需点击右上角（ ）图标后出现弹窗感应加灯。 18:18...
  • Page 33 照度数据 色温 测试条件 照度单位 ≈ 380 ≈ 172 2800K ≈ 1430 ≈ 16 ≈ 133 ≈ 35 ≈ 183 3200K ≈ 1530 ≈ 405 ≈ 142 ≈ 38 ≈ 17 4300K 裸灯 ≈ 1670 ≈ 441 ≈ 200 ≈ 155 ≈...
  • Page 34 规格参数 MS60Bi 型号 锂电池参数 标称电压 14.4V USB-C Input: 5V 3A，9V 3A，12V 2.5A，20V 1.5A 20V 3A Max.60W 灯体 USB-C 接口输入 2800K-6500K 色温 0%-100% 调光范围 线性 / S 曲线 / 指数 / 对数 调光曲线 11 类 FX 光效 平均≥ 97 平均≥ 98 TLCI DMX 512 控制台控制，支持...
  • Page 35 Safety Instructions and Attentions First of all, as the most basic principle: This product is a professional lighting set equipment and should be used by professional lighting engineers or under the guidance of professionals. Basic safety attentions must always be followed during use, as follows: 1.
  • Page 36 20. The safety instructions are formulated according to the strict testing of the factory, and the design and specifications of the equipment are subject to change without prior notice. For latest product information, please check the GODOX website and view latest electronic instruction.
  • Page 37 cords, etc. are not covered by this warranty. 24. If it is found that the equipment is repaired without authorization, the one-year warranty period will be cancelled and relevant fees will be charged for maintenance. 25. Machine failures caused by non-standard operation are not covered by the warranty. Keep these instructions! Consignes de sécurité...
  • Page 38 20. Les consignes de sécurité sont basées sur des tests rigoureux effectués par l'usine. La conception et les spécifications de l'équipement peuvent être modifiées sans préavis. Les clients peuvent se rendre sur le site Web de Godox pour consulter la dernière version électronique des instructions et obtenir les dernières informations sur le produit.
  • Page 39 21. Certains produits sont alimentés par les batteries lithium intégrées. Veuillez utiliser un chargeur dédié pour la charge, suivre les instructions d’utilisation correctes et l’utiliser dans les plages de la tension et de la température spécifiées. 22. Certains produits sont alimentés par des piles. Veuillez ne pas utiliser de piles, d'alimentations ou d'accessoires non spécifiés dans les instructions de ces produits.
  • Page 40 à alimenter d'autres produits. Foreword Thank you for purchasing ！ Godox is proud to introduce the new bi-color LED light MS60Bi, which is featured with various controlling methods (DMX512/LumenRadio CRMX/Bluetooth control), 2800K-6500K CCT range, thousand-bit adjustable brightness, 11 FX modes, high CRI light beads and etc., suitable for lighting interviews, live broadcasts, short videos, and still life...
  • Page 41 Names of Parts 1. Light Beads 10. Power Switch Button 2. Select Dial（Rotate/Press） 11. Light Body USB-C Port 3. MODE Button 12. Mount Locking Pusher 4. MENU Button 13. Battery USB-C Port 5. Display 14. Battery Level Indicator 6. NFC Sensing Area 15.
  • Page 42 What’s Inside MS60Bi Light Body × 1 Lens Reflector × 1 Battery × 1 (MS60BAT01) USB-C Charging Cord × 1 Mount × 1 Storage Bag × 1 （80cm） (AD-E2) Instruction Manual × 1...
  • Page 43 What’s Inside MS60Bi 2K Light Body × 2 Lens Reflector × 2 Power Adapter × 2 (MS60PA01) Battery × 4 Mount × 2 (MS60BAT01) (AD-E2) Magnet Kit × 2 (MK)
  • Page 44 Zoom Lens × 2 Parabolic Softbox 1' × 1 Rectangular Softbox 1' ×1' ×1 (SZL2) (SP1) (SS11) E27 Mount USB-C Charging Cord × 2 Power Cord × 2 Adapter × 2 （20cm） 1 to 4 Power Cord × 1 Carry Case × 1 Instruction Manual ×...
  • Page 45 What’s Inside MS60Bi 4K Main Kit Light Body × 4 Lens Reflector × 4 Power Adapter × 4 (MS60PA01) Battery × 8 Mount × 4 E27 Mount Adapter × 4 (MS60BAT01) (AD-E2) USB-C Charging Cord × 4 Power Cord × 4 1 to 4 Power Cord ×...
  • Page 46 What’s Inside MS60Bi 4K Accessories Kit Magnet Kit × 2 (MK) Zoom Lens × 2 Collapsible Parallel Beam Booster × 2 (SZL2) Diffusion Dome × 2 (DL5 Lite) Parabolic Softbox 1' × 1 Rectangular Softbox 1' ×1' ×1 Carry Case × 1 (SP1) (SS11) Note: Due to continuous updates and upgrades of the products, there may be differences between the actual...
  • Page 47 Install/Disassemble the Lens Reflector Insert the lens reflector into the light head mount and rotate the lens reflector reflector clockwise to install it. Aim the icon on the lens reflector reflector at the mount locking pusher to make the lens reflector aligns with the line on the side of light body, then it can be correctly installed.
  • Page 48 Install/Disassemble the Mount AD-E2 Align the 1/4” port on the light body with the screw, rotate clockwise the locking device to install it, then mount on an optional tripod. To disassemble, rotate anticlockwise the locking device to remove the light body. ①...
  • Page 49 Disassembly: Press and hold the battery disassemble pusher, then pull the battery out to disassemble it. ① ② Battery Level Indicator: Just press down Charging the Battery: When the device is the battery level indicator button to check powered off, insert the attached USB-C the battery level.
  • Page 50 USB-C Power Supply For the Light Body Insert the attached USB-C charging cord into the USB-C port of the light body, then connect to power source to power the light body. Please note that the USB-C port of the light body can not charge the battery.
  • Page 51 Accessories Instructions The following accessories are either sold separately or included in different kits, so the inclusion of which depends on the actual item list of the purchased kit. Power Cord 1 to 4 Power Cord USB-C Charging Cord (20cm) USB-C Charging Cord (80cm) Reflector SR15 Hyper Reflector...
  • Page 52 Lantern SL1 Snoot AK-SN DMX Adapter Cable DMX-C1 Grid SS11G Grid SP1G Skirt SL1S Barndoor AK-B4...
  • Page 53 Power Adapter MS60PA01 1. Align the light body with the metal contacts at both ends of the power adapter, insert the power adapter into the slot and press it down, the battery disassemble pusher will automatically lock with a "click", and the power adapter is installed. 2.
  • Page 54 Mount Adapter E27 1.Install the power adapter onto the light body, then insert the mount adapter E27 into the 8-shaped power socket and press the pusher to lock. ① ② ③ 2.To disassemble, toggle the pusher until a "click" is heard to unlock and then pull out E27. ②...
  • Page 55 Zoom Lens SZL2 1. Light beam with a zoom range adjustable from 15° to 30°. 2. Align SZL2 with the light head mount and insert it, rotate clockwise to install it. 3. To disassemble, press and hold the mounting locking pusher, then rotate SZL2 anticlockwise.
  • Page 56 Magnet Kit MK 1. The snoot and slides need to be collocated with the lens reflector. The snoot can also be inserted onto the locking pusher of bare light. 2. The four-way barndoor and hemispherical diffuser need to be collocated with the magnetic adapter ring.
  • Page 57 Rectangular Softbox SS11 1. Install the rectangular softbox SS11 on the mount adapter first, the inner sides have velcros to paste on the outer white cloth and grid. 2. Align the assembled SS11 with the light head mount and insert it, rotate clockwise to complete the installation.
  • Page 58 NP-F Battery Adapter Plate MS60NPA 1.Important Note: Please make sure the load capacity of the separately purchased battery is no less than 70W, so that the fixture operates normally in high brightness mode. Or you can reduce the brightness output of the fixture to reduce the battery load and avoid triggering the automatic shutdown due to overloading.
  • Page 59 Diffusion Dome 1. Insert the flat surface of the adapter ring into the diffusion dome, then the other outside groove surface into the mount of the light head, then rotate clockwise until the locking pusher is automatically locked. 2. To disassemble, press and hold the mount locking pusher, and rotate diffusion dome anticlockwise.
  • Page 60 Power Switch Toggle the power switch button to ON after connected to the power source can turn it on, toggle the button to OFF can turn it off.The anti-false touch function is available for setting in the menu. CCT Mode Short press the MODE button to enter CCT ＞10h mode, in which you can adjust the brightness...
  • Page 61 1. Flash This light effect simulates the flash of a camera flash or a traditional flash bulb, often used to create a lively and dynamic atmosphere. Switch: Turn on/off the effect DIM: 0％ -100％ (in 0.1% increment) CCT: 2800K-6500K Speed: 1-100 Mode: Camera Flash/Flash Bulb Trigger: Auto/Manual 2.
  • Page 62 5.TV This effect simulates the effect of light from a television or screen and is often used to create a cold, mechanical or digital atmosphere. Switch: Turn on/off the effect DIM: 0％ -100％ (in 0.1% increment) Speed: 1-100 6. Candle This effect simulates the effect of light from a candle and is often used to create a soft, warm, shimmering atmosphere.
  • Page 63 10. Welding This effect simulates the effect of light from welding and is often used to create a hot, mechanical atmosphere. Switch: Turn on/off the effect DIM: 0%-100% (in 0.1% increment) CCT: 2800K-6500K Speed: 1-100 11. SOS This effect simulates the flashing effect of an SOS signal and is often used to create a dangerous, distress or emergency atmosphere.
  • Page 64 Note: Please refer to the DMX mode specification to control the device by DMX/RDM. The electronic version can be downloaded from the official website https://www.godox.com. 2. CRMX Short press the select dial to enter CRMX CRMX interface, rotate and press the select dial to...
  • Page 65 CRMX BT to CRMX 1. First, connect the Android/iOS tablet to Godox TimoLink TRX via the BT module. 2. Then connect Godox TimoLink TRX to CRMX fixtures, or DMX fixtures (used with Godox TimoLink RX). 3. Finally, add the fixtures in "Godox KNOWLED" app to control them.
  • Page 66 “GODOX Light” app Firmware Upgrade Open Godox Light, enter a certain scene and Firmware Upgrade click “+” to add a fixture, then click to display more settings, choose firmware upgrade. Bluetooth firmware upgrade data It is the latest version MCU firmware upgrade data...
  • Page 67 5. Smoothing Short press the select dial to enter smoothing Smoothing interface, rotate and press the select dial to Default choose among default, smooth and off. Smooth Smoothing Note Default The brightness data is basically smoothed to achieve smooth dimming and shorten the response time.
  • Page 68 7. Fan Short press the select dial to enter fan interface, rotate and press the select dial choose among off, auto, medium and high. Auto Medium High 8. Anti-False Touch Short press the select dial to enter anti-false Anti-False Touch touch interface, rotate and press the select dial choose on or off.
  • Page 69 10. Display Short press the select dial to enter display Display interface, rotate and press the select dial to adjust the display brightness from 10% to 100%. 11. Language Short press the select dial to enter language Language interface, rotate and press the select dial 简体中文...
  • Page 70 Use the NFC function of smartphone and NFC chip of the light fixture to connect them, then add the light fixture to 【Godox Light】app. 1. Preconditions: light fixture supports NFC addition, 【Godox Light】 app is V3.2.4 or above, Bluetooth and NFC functions of smartphone are turned on.
  • Page 71 Illuminance Data Condition Unit ≈380 ≈172 2800K ≈1430 ≈35 ≈16 ≈133 ≈405 ≈183 3200K ≈1530 ≈17 ≈142 ≈38 ≈200 4300K Bare Light ≈1670 ≈441 ≈155 ≈41 ≈19 5600K ≈1820 ≈483 ≈218 ≈169 ≈45 ≈20 6500K ≈1810 ≈479 ≈216 ≈168 ≈45 ≈20 Condition Unit...
  • Page 72 Technical Data Model MS60Bi Lithium Battery Parameters Nominal voltage 14.4V USB-C Input: 5V 3A，9V 3A，12V 2.5A， 20V 1.5A Light Body USB-C Port Input 20V 3A Max.60W 2800K-6500K Brightness Range 0%-100% Dimming Curves linear, S-curve, exponential, logarithmic FX Mode Average≥97 TLCI Average≥98 Controlling Methods DMX 512 controller，support RDM protocol/...
  • Page 73 FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 74 Maximum EIRP Power: 7.24dBm(BT) Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link:...
  • Page 75 产品保修 尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！ 产品信息 型号 产品条码 用户信息 姓名 联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注：此表应由销售商盖章确认。 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠品及其他出厂后附加的部件等 ) 不在此保修承诺内。 保修期 产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日 以购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我 们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。 如您不能提供有效的保修卡， 则在我们确认产品或部件属于保修范围的情况下， 也可以为您提供保修， 但这不作为我们的义务。...
  • Page 76 不适用保修情況 如产品存在下列情况， 本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期； ②错误 或不适当使用、 维护或保管导致的故障或损坏， 如： 不当搬运； 非按产品合理预期用途使用； 不当插 拨外接设备； 跌落或外力挤压； 接触或暴露于不适当温度、 溶剂、 酸碱、 水浸或潮湿环境； ③由非神 牛授权机构或人员安装、 修理、 更改、 添加或拆卸造成的故障或损坏； ④产品或部件原有识别信息被 修改变更或除去； ⑤无有效保修卡； ⑥使用非合法授权、 非标准或非公开发行的软件造成的故障或 损坏； ⑦因不可抗力或意外事件造成的故障或损坏； ⑧其他非因产品本身质量问题导致的故障或损 坏。 遇上述情况， 您应向相关责任方寻求解决， 神牛对此不承担任何责任。 因非在保修期或保修范围 内的部件、 附件或软件导致产品不能正常使用的， 不是保修范围内的故障。 产品使用过程中正常的脱 色，...
  • Page 77 If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you...
  • Page 78 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
  • Page 79 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com...
