Exsys EX-12276HMS Manual

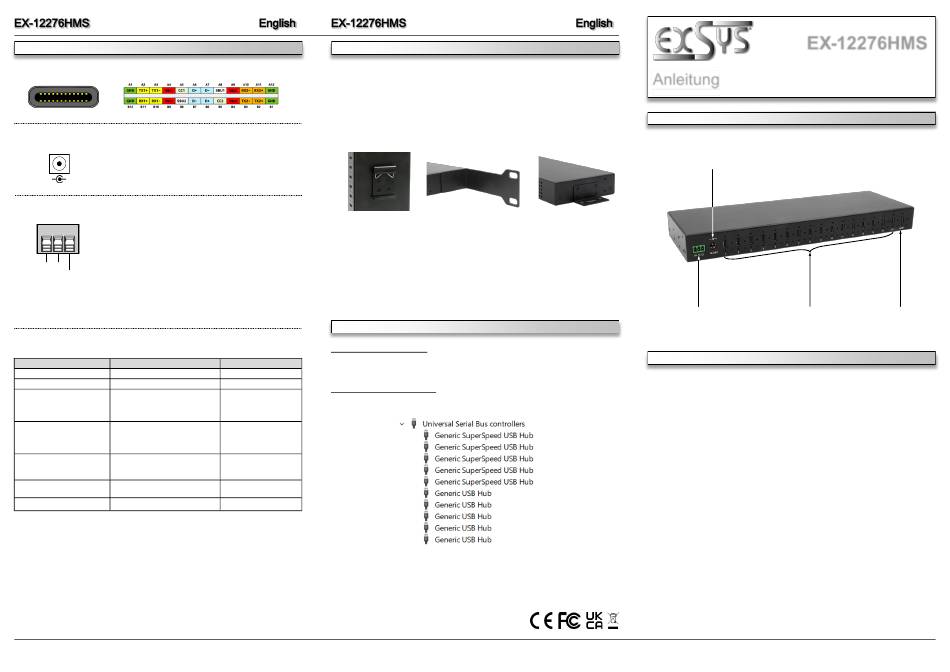

CONNECTORS
USB 3.2 Gen 2x1 C-Port:
+12V to +24V DC-Connector (5.5 x 2.1mm):
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
-
+
+12V to +24V T-Block:
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND it will destroy your
Hardware!
+V -V
Never connect the power supply to the terminal block
GND
while it is switched on!
(Ground)
Redundant power supply is possible by simultaneous use of DC-Connector and Terminal
Block. Both power supplies must use the same voltage!
USB versions overview:
USB-Version Naming
USB 1.0 Full Speed
USB 2.0 Hi-Speed
USB 3.2 Gen 1 USB 5Gbps
formerly: formerly:
USB 3.1 Gen 1 SuperSpeed USB
USB 3.0
USB 3.2 Gen 2x1 USB 10Gbps
formerly: formerly:
USB 3.2 Gen 2 SuperSpeed USB 10 Gbps
USB 3.1 Gen 2
USB 3.2 Gen 2x2 USB 20Gbps
formerly:
SuperSpeed USB 20 Gbps
USB 4 (Version 1) USB 40Gbps
USB 4.0
USB 4 Version 2 USB 80Gbps
5
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-12276HMS. Please refer your computer's reference manual whenever in
doubt.
1. Install the EX-12276HMS on a DIN-Rail, in a 19" rack or on the wall by using the supplied
mounting brackets.
DIN-Rail Kit
on the rear side
2. Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C-Port at the EX-
12276HMS.
4. Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DIN-Rail power supply to the terminal block. Then plug the
mains plug of the power supply unit into a wall socket.
5. Now connect the other end from the USB 3.2 Gen 2 cable (C-Plug) to the USB C-Port at
your PC.
DRIVER INSTALLATION
All Operating Systems
Max. data rate
After the hardware installation the Operating System will recognize the EX-12276HMS
12 Mbit/s
automatically and install the drivers.
480 Mbit/s
CHECK INSTALLED DRIVER
5 Gbit/s
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry:
10 Gbit/s
20 Gbit/s
40 Gbit/s
80 Gbit/s
If you see this or a similar information the hub is installed correctly.
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
19" rack bracket Wall mounting bracket
on each side on each side
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
6
EX-12276HMS
Anleitung Anleitung
Vers. 1.0, 23.10.24
AUFBAU
12-24V DC-Buchse für
mitgeliefertes Netzteil
12-24V T-Block für optio- 16x USB 3.2 Gen 2x1
nal erhältliches Netzteil Downstream C-Ports
BESCHREIBUNG & TECHNISCHE DATEN
Der robuste und industrietaugliche EX-12276HMS ist ein USB 3.2 Gen 2x1 Metall-Hub für bis
zu sechzehn Endgeräte, der an der Wand, in einem 19"-Rack oder auf einer Hutschiene
montiert werden kann. Er wird über ein USB-C Kabel mit dem Host-PC verbunden und verfügt
über sechzehn USB-C 3.2 Gen 2x1 Ports für Endgeräte mit einer hervorragenden Performance
von bis zu 10 Gbit/s (SuperSpeed USB 10Gbps). Über die externe Stromversorgung können bei
einer Maximalleistung von 120 Watt bis zu 2.4 A pro Port zur Verfügung gestellt werden. Dies
ermöglicht das problemlose Aufladen von iPhone, iPad, Smartphone und Tablet. Die
Stromversorgung erfolgt über das mitgelieferte Steckernetzteil oder ein optional erhältliches DIN
-Rail Netzteil (Self-Power).
Kompatibilität: USB 1.1, 2.0 & 3.0/ 3.1/ 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 17x USB 3.2 Gen 2x1 C-Buchse, 1x DC-Buchse 12-24V,
1x Terminal Block 12-24V
Lieferumfang: EX-12276HMS, Netzteil (24V/5A),
USB 3.2 Gen 2x1 Kabel (verschraubbar) 1m, DIN-Rail Kit,
19"-Rack Bügel, Wandmontagehalterung, Anleitung
1
1x USB 3.2 Gen 2x1
Upstream C-Port
