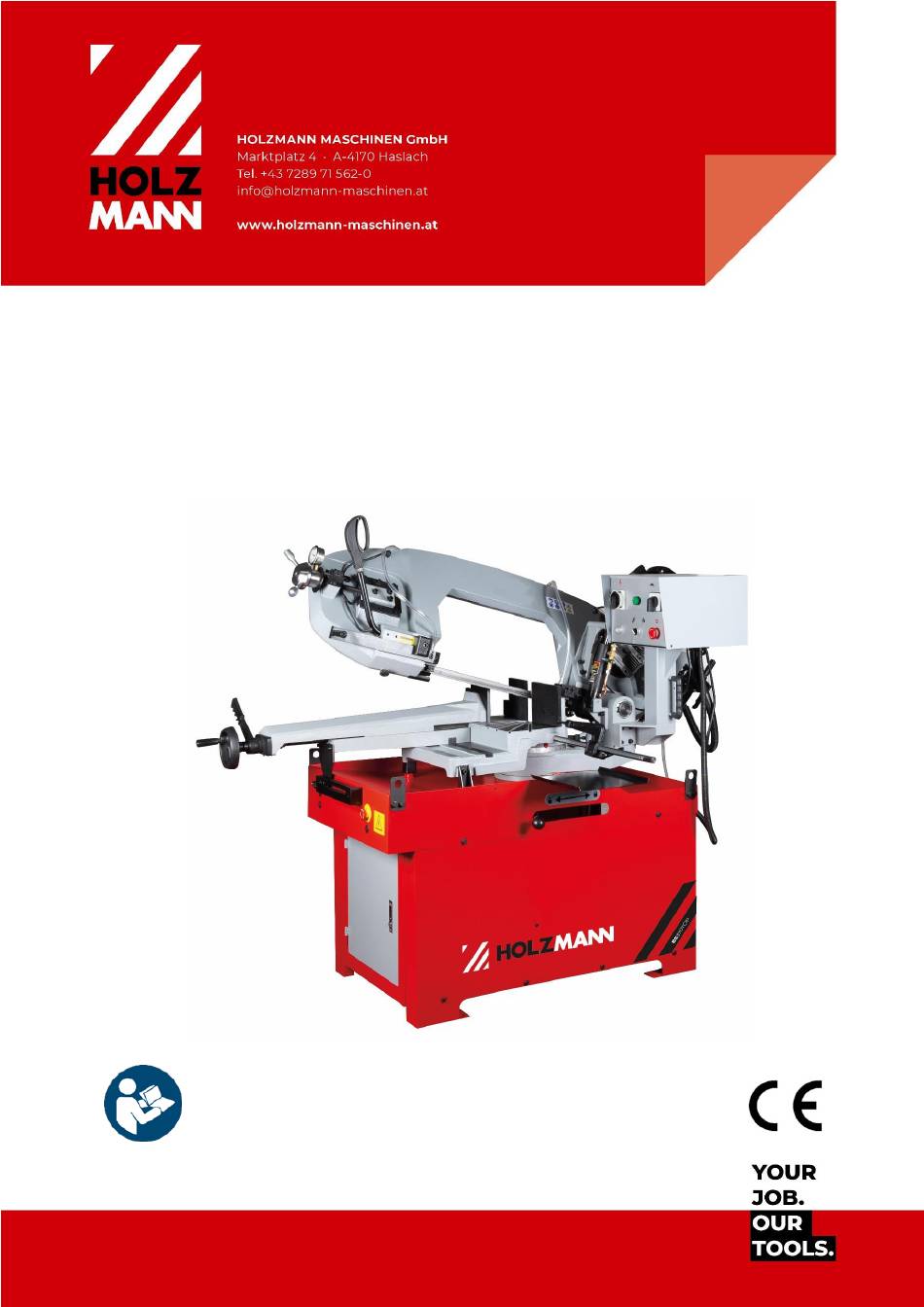

- Page 1 Originalfassung BETRIEBSANLEITUNG METALLBANDSÄGE Übersetzung / Translation USER MANUAL METAL BAND SAW NÁVOD K POUŽITÍ PÁSOVÁ PILA NA KOV BS370TOP_400V Edition: 03.10.2023 – Revision – 00 – FlA – DE/EN/CZ Edition: 31.08.2023 – Revision – 00 – FlA – DE/EN...
-
Page 2: Table Of Contents
Nach dem Schneiden ...................................... 27 Betrieb nach NOT-HALT Abschaltung ..............................27 Reinigung ...................................... 27 Wartung ......................................28 Wartungsplan ........................................28 Sägeband wechseln ......................................28 Getriebeöl wechseln ......................................29 Kühlmittel auffüllen / wechseln ................................30 Lagerung......................................31 Entsorgung....................................31 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 3 Požadavky na uživatele ................................ 54 Bezpečnostní prvky ................................55 Všeobecné bezpečnostní pokyny ..........................55 Elektrická bezpečnost ................................56 Speciální bezpečnostní pokyny pro tento stroj ....................56 Upozornění na nebezpečí ..............................56 Zbytková rizika ........................................56 Ohrožující situace ....................................... 57 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
- Page 4 Likvidace ......................................73 Ersatzteilbestellung / Spare parts order / Objednání náhradních dílů ..........76 Explosionszeichnung / Exploded view / Výkres v rozloženém stavu ............78 Ersatzteilliste / Spare part list / Seznam náhradních dílů ................82 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
- Page 5 Beware of dangerous electrical voltage! Varování před nebezpečným elektrickým napětím! Nicht in Sägebereich bei laufender Maschine greifen! Do not reach into the cutting zone when the machine is running! Nesahejte do prostoru pily, když je stroj v chodu! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
- Page 6 Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern. Missing or non-readable security stickers have to be replaced immediately. Výstražné štítky a/nebo nálepky na stroji, které jsou nečitelné či byly odstraněny, je nutné ihned obnovit! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 7: Lieferumfang / Delivery Content / Rozsah Dodávky
Gabelschlüssel / Open-end Knauf / knob / Knoflík spanner / Vidlicový klíč Feder / spring / Pružina Schlüssel / key / Klíč Inbusschlüssel / Allen key / Schlauch / hose / Hadice Inbusový klíč HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 8: Komponenten / Components / Komponenty
Handrad Sägebandspannung / handwheel saw band tension / Ruční kolečko napínání Motor / motor / pásu pily Anzeige Sägebandspannung / indicator saw band tension / Indikace napnutí pásu Kabel mit Netzstecker / cable with plug / pily HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 9: Technische Daten / Technical Data / Technické Údaje
60° R: 150 mm 45° L: 180×180 mm Schnittleistung / cutting performance / Řezný výkon 0°: 370×220 mm 45° R: 240×160 mm Abstand Boden zu Schraubstock / distance floor to vise / 890 mm Vzdálenost podlahy od svěráku HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 10 Přípustné hodnoty na pracovišti se rovněž mohou v jednotlivých zemích lišit. Tato informace však má uživateli umožnit lépe posoudit ohrožení a riziko. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 11: Sehr Geehrter Kunde
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung übernehmen. Urheberrecht ©... -
Page 12: Bestimmungsgemäße Verwendung
Spannungsversorgung. Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Betriebsanleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der HOLZMANN MASCHINEN GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und... -
Page 13: Sicherheitseinrichtungen
über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind. Stellen Sie sicher, dass sich Unbefugte nur in entsprechendem Sicherheitsabstand (mind. 2 m) zur Maschine aufhalten und halten Sie insbesondere Kinder von der Maschine fern. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 14: Elektrische Sicherheit
Verletzungsgefahr durch Bruch oder Herausschleudern des Sägebandes oder Teile davon, v. a. bei Überlastung als auch bei falscher Laufrichtung des Sägebandes. Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen wurden. Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 15: Gefährdungssituationen
Verpackung zum Aufstellort. Die Angaben finden Sie im Kapitel Technische Daten. H I N W E I S Das Hochheben und der Transport der Maschine darf nur durch qualifiziertes Personal, mit entsprechender Ausbildung für die verwendete Hebeeinrichtung, durchgeführt werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 16: Montage
Werkstücken vor und hinter der Maschine einen entsprechend längeren Abstand. Der Sockel der Maschine verfügt über Befestigungslöcher, mittels derer die Maschine mit dem Boden fest verbunden wird. Damit wird eine Bewegung der Maschine während des Betriebes und mögliche Schäden oder Verletzungen verhindert. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 17: Vorbereitung Der Oberflächen
Fixieren Sie die Trennwand mit je 2 Schrauben samt Unterlegscheiben und Muttern an der linken und rechten Seitenwand (4). Fixieren Sie den Türrahmen an beiden Seitenwänden mit je 2 Schrauben samt Unterlegscheiben und Muttern (5). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 18 Montieren Sie den Walzenständer an den vorgesehenen Bohrungen an die Maschine (11). Achten Sie auf eine bündige Ausrichtung (11a). Kühlmittel-Rückführbleche Montieren Sie die Kühlmittel-Rückführbleche beidseits der Maschine (12 und 13). Positionieren Sie diese je nach Werkstückgröße. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 19: Elektrischer Anschluss
Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine entsprechen. H I N W E I S Abweichung der Speisespannung und der Frequenz! Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 20: Betriebshinweise
Kontrollieren Sie, ob die Sägebandführung so nahe wie möglich am Werkstück positioniert ist. Kontrollieren Sie, ob alle Werkzeuge der Einstellungsarbeiten von der Maschine entfernt wurden. Beachten Sie vor jedem Schnitt, ob der Schraubstock fixiert ist, HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 21: Einstellungen
Uhrzeigersinn, um die Sägebandspannung zu verringern. Die aktuelle Sägebandspannung wird an der äußeren Linie der Anzeige (3) angezeigt. Die optimale Sägebandspannung beträgt 12 bis 14 MPa. HINWEIS: Lösen Sie die Sägebandspannung bei Nichtgebrauch der Maschine. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 22 Lösen Sie die Inbusschraube (13) und stellen Sie zwischen der schmalen oberen Sägebandseite und dem Sägebandführungsblock ein Spiel von 0,2 bis 0,3 mm ein (14). Verwenden Sie dazu eine Fühlerlehre. Ziehen Sie die Inbusschraube (13) wieder fest. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 23: Schraubstock
Werkstückanschlag nach innen oder außen in die gewünschte Position. Das eingestellte Maß ist an der Skala abzulesen. Fixieren Sie den Feststellhebel in dieser Position. Wenn Sie den Werkstückanschlag nicht verwenden, drehen Sie diesen nach unten. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 24: Automatische Abschaltung
NEUTRAL LANGSAM Schalterstellung 1 Schalterstellung 2 SCHNELL Start Taste (4) Start Taste für Automatik Betrieb Schalter Betriebsart (5) Schalterstellung AUTOMATIK BETRIEB links Schalterstellung MANUELLER BETRIEB rechts NOT-HALT Taster (6) Zum Ausschalten in Notfällen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 25: Bedienposition
Schalter an der Bedienkonsole (6). Drehen Sie den Hauptschalter in die ON Position (7). Die Kontrolllampe (8) leuchtet. Drücken Sie die Start Taste an der Bedienkonsole (9). Öffnen Sie den Kühlmittelflussregulator (10). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 26: Manueller Betrieb
Drücken Sie den Griff mit Startfunktion (10). Kontrollieren Sie die Laufrichtung des Sägebandes. Ein richtungsweisender Pfeil befindet sich an der Abdeckung der Sägebandführung. Senken Sie den Sägearm mit passender Geschwindigkeit und schneiden Sie das Werkstück. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 27: Nach Dem Schneiden
Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers. Entfernen Sie nach jedem Einsatz Späne und Schmutzpartikel von der Maschine. Bereiten Sie die Oberflächen auf und schmieren Sie die blanken Maschinenteile mit einem säurefreien Schmieröl ein (z. B. Rostschutzmittel WD40). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 28: Wartung
Getriebeöl Getriebeöl wechseln Sägeband wechseln Verwenden Sie qualitativ hochwertige Sägebänder, die auf die Eigenschaften des zu schneidenden Materials angepasst sind. Informationen über Zahnteilung, Zahnform und Schränkung der Metallbänder entnehmen Sie der Fachliteratur. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 29: Getriebeöl Wechseln
Das Getriebeöl muss nach 6 Monaten und in Folge jährlich gewechselt werden. H I N W E I S Altöle sind giftig und dürfen nicht in die Umwelt gelangen! Kontaktieren Sie gegebenenfalls lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 30: Kühlmittel Auffüllen / Wechseln
H I N W E I S Verwenden Sie nur Kühlmittel, welches den Spezifikationen entspricht. H I N W E I S Verschmutzte Kühlmittel dürfen nicht in die Umwelt gelangen! Kontaktieren Sie gegebenenfalls lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 31: Lagerung
Verdrahtung Motor erhält auf einer oder Kontaktieren Sie den Elektro- Motor erhitzt sich sehr mehreren Phasen nicht genügend Fachmann. schnell Strom Phasen vertauscht Phasen vertauschen Sägeband läuft in die verkehrte Richtung HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 32 Stellen Sie die Sägebandführung nach. Ungeeignetes Material Schneiden Sie Materialien mit den richtigen Eigenschaften für die Art des Schneidens. Sägebandgeschwindigkeit Sägebandgeschwindigkeit anpassen unpassend Laufräder reinigen oder ersetzen Laufräder verunreinigt oder abgenutzt HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 33: Dear Customer
Check the goods immediately after receipt and note any complaints on the consignment note when taking over the goods from the deliverer! Transport damage must be reported to us separately to us within 24 hours. HOLZMANN MASCHINEN GmbH cannot accept any liability for transport damage that has not been reported. Copyright ©... -
Page 34: Intended Use Of The Machine
N O T E HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for any other use or use beyond this and for any resulting damage to property or injury. Technical restrictions... -
Page 35: Safety Devices
Shut down the machine and disconnect it from the power supply, before adjustment, changeover, cleaning, maintenance or repair work, etc. Before starting work on the machine, wait until all tools or machine parts have come to a complete standstill and secure the machine against unintentional restart. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 36: Electrical Safety
C A U T I O N A safety instruction designed in this way indicates a possibly hazardous situation which, if not avoided, may result in minor or moderate injury. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 37 Attach the load lifting slings on both sides to the transport devices of the machine (1). Hang the 4 load lifting slings in the crane hook (2). Move the load slowly and avoid jerky movements. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 38: Preparation
N O T E The use of paint thinners, petro, aggressive chemicals or scouring agents will damage the surfaces! Therefore: Use only mild cleaning agents! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 39: Assemble
2 hexagonal screws and washers (9). Fix the end of the hose with the hose clamp to the connection opening to the machine (10). Push the other end of the hose into the coolant tank. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 40 Handles for adjusting the saw band tension Screw the handles onto the thread of the handwheel for saw band tensioning (17). Spring Hang the hooks of the spring in the two receptacles of the machine (18). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 41: Electrical Connection
Check screw connections for damage and tight fit. For an optimal cutting result, the setting of the saw band (saw band tension, saw band guide), the type of saw band and the lowering speed of the saw arm are decisive. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 42: Operating Instructions
(1) is turned until it touches the micro switch (2). Only then can the machine be put into operation. Turn the handwheel (1) clockwise to increase the saw band tension or anticlockwise to decrease the saw band tension. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 43 Loosen the Allen screw (10) and adjust the worm screw (11) so that there is a clearance of 0.05 mm on both sides between the saw band and the block (12). Use a feeler gauge for this. Tighten the Allen screw (10) again. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 44: Vise
The set dimension can be read on the scale. Fix the locking lever in this position. If you are not using the workpiece gauge, turn it downwards. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 45: Automatic Shut Down
Switch position 2 FAST Start button (4) Start button for automatic operation. Mode switch (5) AUTOMATIC Switch position left OPERATION MANUAL Switch position right OPERATION EMERGENCY STOP button (6) For switching off in emergencies. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 46: Operating Position
(6). Turn the main switch to the ON position (7). The control light (8) lights up. Press the start button on the control panel (9). Open the coolant flow regulator (10). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 47: Manual Operation
When the cut is complete, release the start function on the handle and raise the saw arm. Turn the speed switch (6) to the neutral position. Turn the main motor (7) to the OFF position. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 48: After Cutting
The machine is low-maintenance and only a few parts need to be serviced. Malfunctions or defects that could affect your safety must be repaired immediately! Before each operation, check the perfect condition of the safety devices. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 49: Maintenance Plan
W A R N I N G Risk of injury! Sharp saw band can cause severe cuts! Always use cut resistant gloves when working with the saw band! Wear safety googles. Work with great care! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 50: Change Gearbox Oil
Close the Allen screw again (1). Lower the saw arm again. Open the bleed screw (2) on the top of the gearbox and fill in new gearbox oil. Then refit the bleed screw. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 51: Fill Up / Change Coolant
Release the spring. Clean the machine and cover it. N O T E Improper storage can damage and destroy important components. Only store packed or already unpacked parts under the intended ambient conditions! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 52: Disposal
Readjust the saw band guide. unsuitable material Only cut suitable materials. saw band speed unsuitable Adjust saw band speed. flywheels dirty or worn out Clean of replace flywheels HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 53: Vážený Zákazníku
Ihned po převzetí zkontrolujte zboží a případné reklamace zaznamenejte do nákladního listu při převzetí zásilky dopravcem! Poškození způsobené přepravou nám musí být nahlášeno zvlášť do 24 hodin. Společnost HOLZMANN MASCHINEN GmbH nemůže převzít žádnou záruku za poškození způsobená přepravou, která nebyla zaznamenána. Autorské právo ©... -
Page 54: Použití V Souladu S Určením
Čištění stroje vodou, a to se zapnutým i vypnutým přívodem elektrické energie. Použití v rozporu s určením, resp. nerespektování výkladu a pokynů, uvedených v tomto návodu k použití, bude mít za následek zánik veškerých nároků vůči společnosti HOLZMANN MASCHINEN GmbH na poskytnutí záruky a náhrady škody. -
Page 55: Bezpečnostní Prvky
Nepřetěžujte stroj! Dlouhé vlasy skryjte pod ochranou vlasů. Noste přiléhavý ochranný pracovní oděv a vhodné ochranné prostředky (ochranu zraku, masku proti prachu, ochranu sluchu, bezpečnostní obuv, pracovní rukavice jen při manipulaci s nástroji). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 56: Elektrická Bezpečnost
Nebezpečí úrazu v případě, že pás pily či jeho části prasknou, především při přetížení a při nesprávném směru pohybu pásu pily. Poškození sluchu, pokud uživatel nepřijme preventivní opatření na jeho ochranu. Nebezpečí poranění očí odletujícími částmi, a to i s ochrannými brýlemi. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 57: Ohrožující Situace
Stroj přepravte na místo instalace v obalu. Údaje najdete v kapitole Technické údaje. OZNÁMENÍ Stroj smějí zdvihat a přepravovat jen kvalifikovaní pracovníci s příslušným výcvikem pro použité zdvihací zařízení. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 58: Přípravné Činnosti
0,8 m kolem stroje a s odpovídající větší vzdáleností pro podávání dlouhých obrobků před a za strojem. Základna stroje je opatřena upevňovacími otvory, jimiž lze stroj pevně spojit s podlahou. Tím zabráníte pohybu stroje během provozu a možným škodám a úrazům. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 59: Příprava Povrchu
Přepážku upevněte k levému a pravému bočnímu panelu (4) vždy 2 šrouby s podložkami a maticemi. Rám dvířek upevněte k oběma bočním panelům vždy 2 šrouby s podložkami a maticemi (5). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 60 Válcový stojan namontujte pomocí určených otvorů ke stroji (11). Dbejte na vyrovnání v jedné rovině (11a). Vratné plechy chladicí kapaliny Vratné plechy chladicí kapaliny namontujte na obě strany stroje (12 a 13). Umístěte je podle velikosti obrobků. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 61: Připojení K Elektrické Síti
Zkontrolujte, zda odpovídá napájecí napětí a frekvence v údajích o stroji. OZNÁMENÍ Odchylka napájecího napětí a frekvence! Odchylka ±5 % od hodnoty napájecího napětí je povolena. V napájecí síti stroje musí být zkratová pojistka! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 62: Provozní Pokyny
Před každým řezáním zkontrolujte, zda je svěrák upevněn, je obráběný obrobek řádně upevněn ve svěráku, chladicí kapalina řádně cirkuluje, je směr pohybu pásu pily správný, je zarážka obrobku správně nastavena, je úhel správně nastaven. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 63: Nastavení
Aktuální napnutí pásu pily se zobrazuje na vnější lince indikace (3). Optimální napnutí pásu pily činí 12 až 14 MPa. OZNÁMENÍ: Pokud stroj nepoužíváte, uvolněte napnutí pásu pily. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 64 Imbusový šroub (10) opět utáhněte. Povolte imbusový šroub (13) a mezi úzkou horní stranou pásu pily a blokem vedení pásu pily nastavte vůli 0,2 až 0,3 mm (14). K tomu použijte měrku. Imbusový šroub (13) opět utáhněte. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 65: Svěrák
Uvolněte zajišťovací páku (1) a posuňte zarážku směrem dovnitř nebo ven do požadované polohy. Nastavený rozměr lze odečíst na stupnici. Zajišťovací páku zafixujte v této poloze. Pokud zarážku obrobku nepoužíváte, otočte jej směrem dolů. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 66: Automatické Vypnutí
Tlačítko spuštění pro automatický provoz Spínač provozního režimu (5) Poloha spínače AUTOMATICKÝ PROVOZ vlevo Poloha spínače RUČNÍ PROVOZ vpravo Tlačítko nouzového zastavení (6) Pro vypnutí v nouzových situacích. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 67: Ovládací Poloha
Pomocí spínače na ovládací konzole (6) zvolte požadovanou rychlost. Hlavní spínač otočte do polohy ON (7). Rozsvítí se kontrolní světlo (8). Stiskněte spouštěcí tlačítko na ovládací konzole (9). Otevřete regulátor průtoku chladicí kapaliny (10). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 68: Ruční Provoz
Otevřete regulátor průtoku chladicí kapaliny (9). Stiskněte rukojeť se spouštěcí funkcí (10). Zkontrolujte směr pohybu pásu pily. Směrová šipka je umístěna na krytu vodítka pásu pily. Rameno pily spusťte vhodnou rychlostí dolů a provádějte řezání obrobku. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 69: Po Řezání
Řiďte se údaji a pokyny výrobce čisticího prostředku. Po každém použití odstraňte ze stroje špony a částice nečistot. Proveďte úpravu povrchů a lesklé části stroje namažte mazacím olejem neobsahujícím kyselinu (např. antikorozní prostředek WD40). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 70: Údržba
Převodový olej vyměnit převodový olej Výměna pásu pily Používejte vysoce kvalitní pilové pásy, které jsou přizpůsobeny vlastnostem řezaného materiálu. Informace o rozteči zubů, tvaru zubů a rozvodu kovových pásů naleznete v odborné literatuře. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 71: Vyměnit Převodový Olej
Vyměnit převodový olej Převodový olej musí být vyměněn po 6 měsících a poté každý rok. OZNÁMENÍ Použitý olej je toxický a nesmí uniknout do životního prostředí! Pro informace, týkající řádné likvidace, popřípadě kontaktujte místní orgány. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 72: Nalití / Výměna Chladicí Kapaliny
Vložte síto a nalijte novou chladicí kapalinu (1). Zafixujte čerpadlo (3). OZNÁMENÍ Používejte jen chladicí kapalinu, která vyhovuje specifikacím. OZNÁMENÍ Znečištěná chladicí kapalina nesmí uniknout do životního prostředí! Pro informace, týkající se řádné likvidace, popřípadě místní orgány. kontaktujte HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... -
Page 73: Odstraňování Chyb
Motor není vhodný pro stávající zapojení napětí Motor nedostává dostatečný proud Kontaktujte kvalifikovaného Motor se velmi rychle na jedné nebo více fázích elektrikáře zahřívá Zaměněné fáze Zaměňte fáze Pás pily se pohybuje v obráceném směru HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 74 Řežte materiály se správnými vlastnostmi pro daný typ řezání. Nevhodný materiál Upravte rychlost pásu pily Vyčistěte nebo vyměňte hnací kola Nevhodná rychlost pásu pily Znečištěná nebo opotřebovaná hnací kola HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
- Page 75 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ELEKTRICKÉHO ZAPOJENÍ ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ELEKTRICKÉHO ZAPOJENÍ HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 76: Ersatzteilbestellung / Spare Parts Order / Objednání Náhradních Dílů
Always state the machine type, spare part number and designation. To prevent misunderstandings, we recommend that you add a copy of the spare parts drawing with the spare parts order, on which the required spare parts are clearly marked, especially when not using the online-spare-part catalogue. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 77 Vždy uveďte typ stroje, číslo náhradního dílu a označení. Abychom předešli nedorozumění, doporučujeme přiložit k objednávce náhradních dílů kopii výkresu náhradních dílů, na které jsou potřebné náhradní díly jasně označeny, pokud neprovádíte poptávku pomocí internetového katalogu náhradních dílů. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
-
Page 78: Explosionszeichnung / Exploded View / Výkres V Rozloženém Stavu
ERSATZTEILE / SPARE PARTS / NÁHRADNÍ DÍLY Explosionszeichnung / Exploded view / Výkres v rozloženém stavu HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V... - Page 79 ERSATZTEILE / SPARE PARTS / NÁHRADNÍ DÍLY HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS370TOP_400V...
